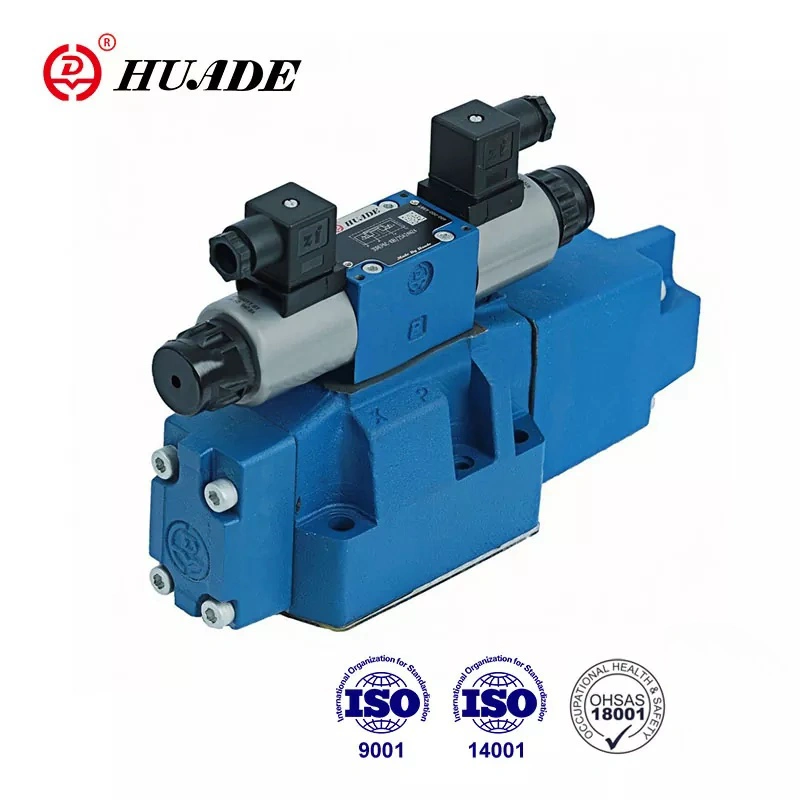

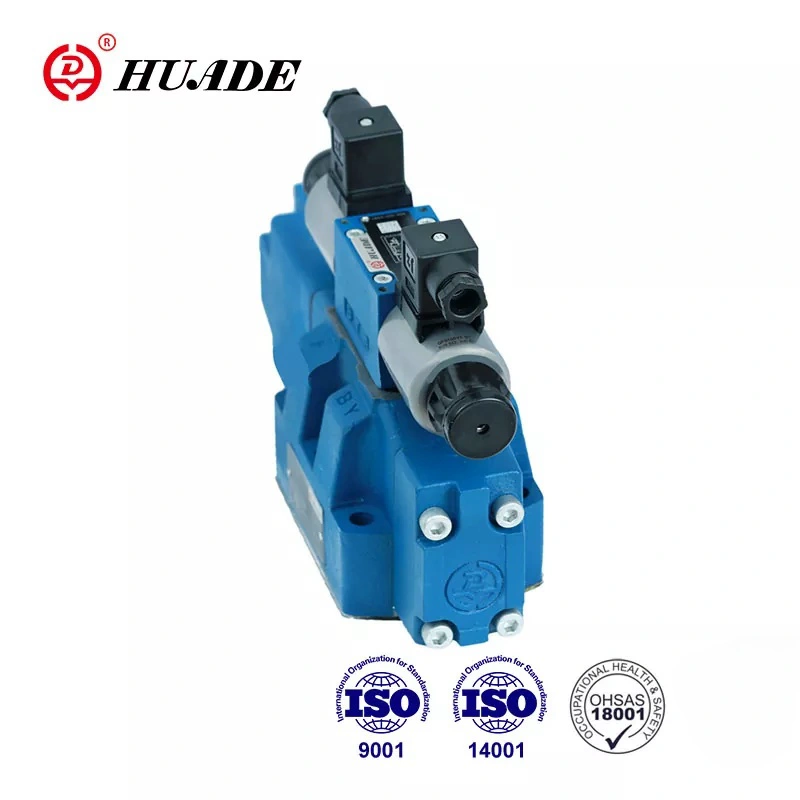

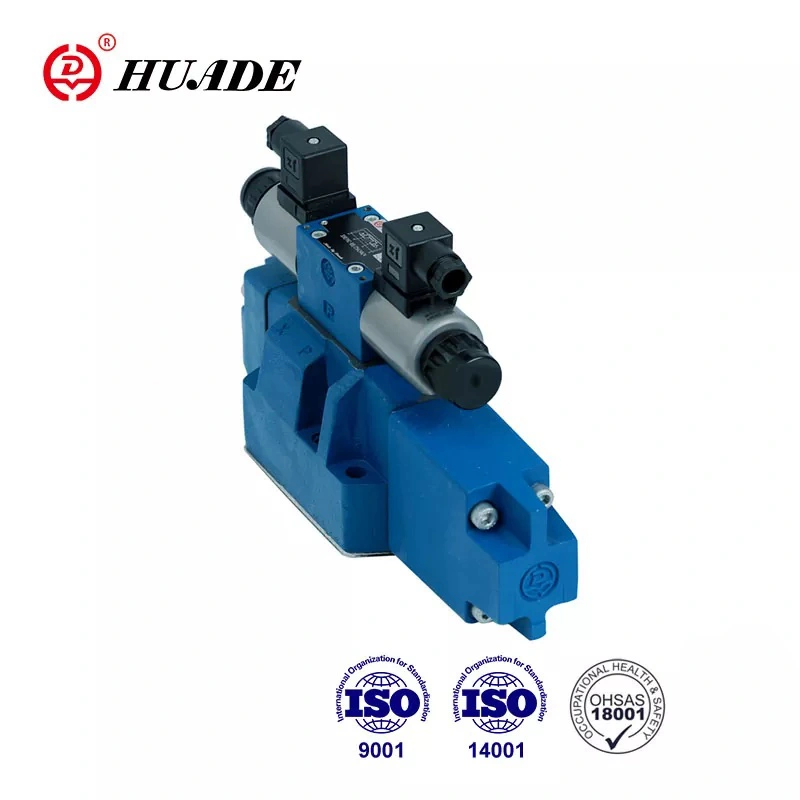

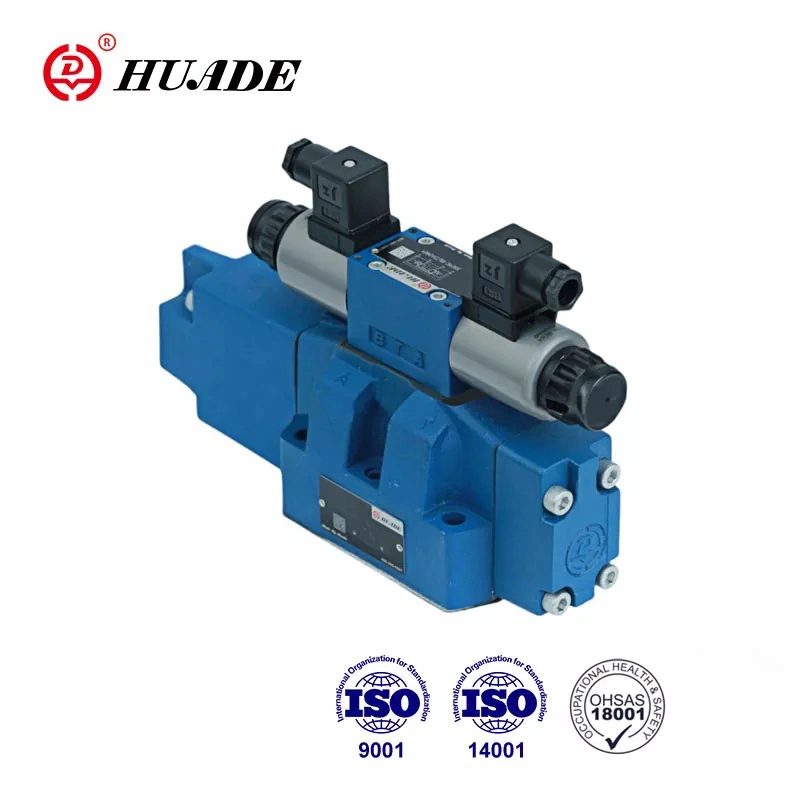

आनुपातिक दिशात्मक वाल्व 4WRZ प्लेट कनेक्शन को अपनाता है, जिसका कनेक्शन आकार समान व्यास के सामान्य रिवर्सिंग वाल्व के समान होता है। इसे स्थापित करना और डीबग करना आसान है। Huade® 4WRZ आनुपातिक वाल्व का मुख्य वाल्व स्प्रिंग-केंद्रित है। मुख्य वाल्व कोर में कोई बहाव, उच्च दोहराव और अच्छी विश्वसनीयता नहीं है। वाल्व CE प्रमाणित है.
|
हाइड्रोलिक डेटा |
|||||
|
आकार |
10 |
16 |
25 |
32 |
|
|
पायलट वाल्व दबाव (एमपीए) |
बाहरी पायलट तेल आपूर्ति |
3 से 10 |
|||
|
आंतरिक पायलट तेल आपूर्ति |
10 तक (10 से अधिक को ZDR6DP2-30B/75YM इंस्टॉल करना होगा) |
||||
|
मुख्य वाल्व दबाव (एमपीए) |
31.5 |
35 |
|||
|
वापसी दबाव (एमपीए) |
पोर्ट टी (बाहरी पायलट तेल वापसी) |
31.5 |
25 |
15 |
|
|
पोर्ट टी (आंतरिक पायलट तेल वापसी) |
3 |
||||
|
वाई पोर्ट |
3 |
||||
|
पायलट तेल की मात्रा (सेमी3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
पोर्ट एक्स या वाई पर पायलट तेल प्रवाह (एल/मिनट) |
3.5 |
5.5 |
7 |
15.9 |
|
|
मुख्य वाल्व के माध्यम से प्रवाह (एल/मिनट) |
270 |
460 |
877 |
1600 |
|
|
हिस्टैरिसीस (एल/मिनट) |
6 |
||||
|
पुनरावृत्ति (%) |
3 |
||||
|
संदूषण की डिग्री(㎛) |
≤20 |
||||
|
तरल पदार्थ |
खनिज तेल (एनबीआर सील के लिए)। फॉस्फेट एस्टर (एफपीएम सील के लिए) |
||||
|
श्यानता सीमा(मिमी ²/सेकेंड) |
2.8 से 380 |
||||
|
द्रव तापमान सीमा (℃) |
-20 से +70 |
||||
|
स्थापित करने की स्थिति |
वैकल्पिक |
||||
|
वजन (किलो) |
एक सोलनॉइड वाला वाल्व |
7.4 |
12.7 |
17.5 |
41.8 |
|
दो सोलनॉइड वाला वाल्व |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
विद्युतीय आकड़ा |
||
|
आपूर्ति का प्रकार |
डीसी |
|
|
सोलनॉइड की नाममात्र धारा (ए) |
0.8 |
|
|
कुंडल प्रतिरोध (Ω) |
ठंडा (at20℃) 19.5; अधिकतम वाल्व, गर्म 28.8 |
|
|
पर्यावरण का तापमान (℃) |
50 |
|
|
कुंडल तापमान (℃) |
150 |
|
|
साइकिल शुल्क |
निरंतर |
|
|
पायलट वर्तमान (ए) |
0.02 |
|
|
इन्सुलेशन |
आईपी65 |
|
|
संबंधित |
1 रैंप समय के साथ |
VT-3000S30 |
|
5 रैंप समय के साथ |
VT3006S30 |
|
|
बिजली का संपर्क |
प्लग कनेक्शन |
|
विशेषताएँ:
▶ पायलट WRZ आनुपातिक वाल्व
▶ सबप्लेट माउंटिंग के लिए
▶ हाइड्रोलिक द्रव की दिशा और प्रवाह दर दोनों के नियंत्रण के लिए
▶ स्प्रिंग केंद्रित. कोई स्पूल ड्रिफ्ट नहीं
▶ नियंत्रण भूमि पर निम्न दबाव में गिरावट
▶ वाल्व और इलेक्ट्रॉनिक नियंत्रण एक ही स्रोत से
▶ आनुपातिक सोलनॉइड ऑपरेशन
▶ DIN 24 340 फॉर्म A, ISO4401 और CETOP-RP121H पर पोर्टिंग पैटर्न
आवेदन पत्र:
टाइप 4WRZ आनुपातिक दिशात्मक वाल्व का व्यापक रूप से मशीन टूल्स, धातु विज्ञान, प्रकाश उद्योग, खनन, इंजीनियरिंग इत्यादि जैसे विभिन्न उद्योगों में उपयोग किया जाता है।
वाल्व प्रकार 4WRZ... आनुपातिक सोलनॉइड के माध्यम से संचालित 4-तरफा वाल्व हैं। वे हाइड्रोलिक द्रव की दिशा और प्रवाह दर को नियंत्रित करते हैं।
इनमें मूल रूप से पायलट वाल्व (3), मुख्य स्पूल (8) के साथ मुख्य वाल्व (7), और सेंटरिंग स्प्रिंग (9) शामिल हैं।
यदि सोलनॉइड 'बी' सक्रिय है, तो पायलट स्पूल (4) को दाईं ओर ले जाया जाता है। पायलट तेल को या तो पोर्ट पी से आंतरिक रूप से, या पोर्ट एक्स से 'बाहरी' रूप से पायलट वाल्व (3) के माध्यम से दबाव कक्ष (10) में डाला जाता है। ) और मुख्य स्पूल (8) को विद्युत धारा की ताकत के अनुपातिक दूरी तक ले जाता है। मुख्य स्पूल में थ्रॉटलिंग खांचे बढ़ते करंट के साथ उत्तरोत्तर खुलते हैं, इस प्रकार एक्चुएटर बंदरगाहों पर हाइड्रोलिक द्रव के प्रवाह को नियंत्रित करते हैं।
जब विद्युत सिग्नल बंद हो जाता है, तो पायलट स्पूल (4), और मुख्य स्पूल (8) दोनों नियंत्रण दबाव आपूर्ति से स्वतंत्र तटस्थ पर लौट आते हैं। एक आपातकालीन हैंड ऑपरेटर सोलनॉइड को सक्रिय किए बिना पायलट स्पूल स्थिति की गति की अनुमति देता है
आनुपातिक दिशात्मक वाल्व 4WRZ की संरचना
पायलट वाल्व
पायलट वाल्व एक आनुपातिक सोलनॉइड संचालित 3-तरफ़ा दबाव कम करने वाला वाल्व (प्रकार 3DREP6) है। थ्रॉटल इंसर्ट को पोर्ट A और B में स्थापित किया गया है, अधिक जानकारी के लिए 3DREP6 का पाठ देखें।
पायलट वाल्व प्रकार 3DREP6 की संरचना
आनुपातिक दिशात्मक वाल्व 4WRZ का प्रतीक
