आप एक हाइड्रोलिक प्रवाह नियंत्रण वाल्व को कैसे समायोजित करते हैं?

हाइड्रोलिक प्रवाह नियंत्रण वाल्वहाइड्रोलिक सिस्टम में आवश्यक घटक हैं, जो एक्ट्यूएटर्स की गति और समय को नियंत्रित करने के लिए हाइड्रोलिक द्रव की प्रवाह दर को विनियमित करने के लिए जिम्मेदार हैं। चाहे आप औद्योगिक मशीनरी, निर्माण उपकरण, या विनिर्माण प्रणालियों के साथ काम कर रहे हों, यह समझें कि इन वाल्वों को ठीक से समायोजित करने का तरीका इष्टतम सिस्टम प्रदर्शन, ऊर्जा दक्षता और उपकरण दीर्घायु के लिए महत्वपूर्ण है।

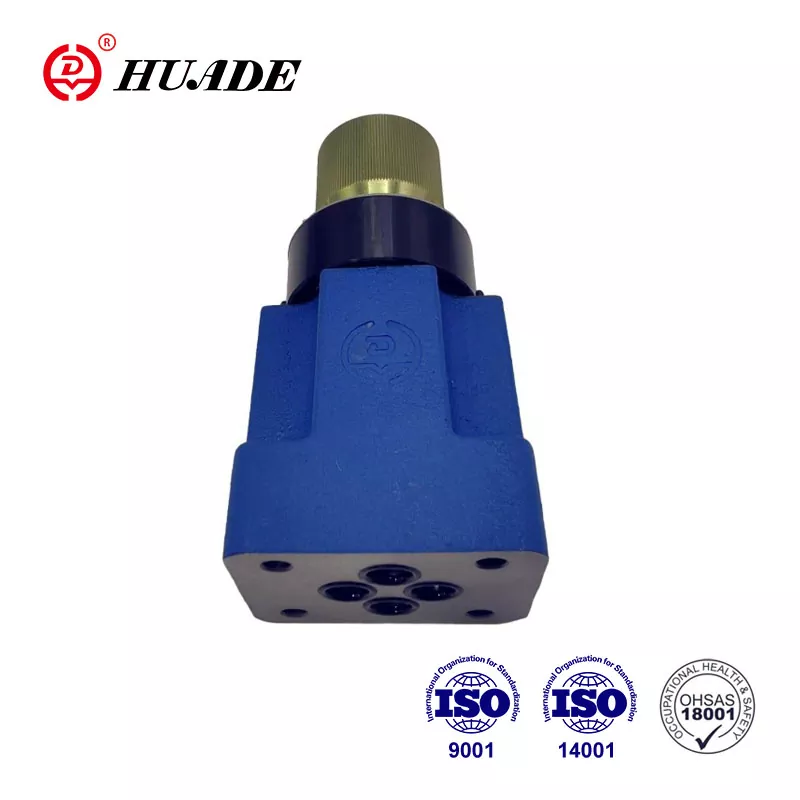

हाइड्रोलिक प्रवाह नियंत्रण वाल्व

समायोजन प्रक्रियाओं में गोता लगाने से पहले, यह समझना महत्वपूर्ण है कि हाइड्रोलिक प्रवाह नियंत्रण वाल्व क्या करते हैं और वे कैसे कार्य करते हैं। ये वाल्व प्रवाह पथ में एक चर प्रतिबंध बनाकर एक प्रणाली के माध्यम से बहने वाले हाइड्रोलिक द्रव की मात्रा को विनियमित करते हैं। प्राथमिक उद्देश्य हाइड्रोलिक एक्ट्यूएटर्स की गति को नियंत्रित करना है, जैसे कि सिलेंडर और मोटर्स, सिस्टम में लोड भिन्नता या दबाव परिवर्तन की परवाह किए बिना।

फ्लो कंट्रोल वाल्व कई प्रकारों में आते हैं, जिनमें सुई वाल्व, थ्रॉटल वाल्व और प्रेशर-संकलित प्रवाह नियंत्रण वाल्व शामिल हैं। प्रत्येक प्रकार के अपने विशिष्ट अनुप्रयोग और समायोजन विधियां हैं, लेकिन मौलिक सिद्धांत सभी वेरिएंट के अनुरूप हैं।


सुरक्षा पहले: पूर्व-समायोजन की तैयारी

हाइड्रोलिक सिस्टम के साथ काम करते समय सुरक्षा हमेशा आपकी सर्वोच्च प्राथमिकता होनी चाहिए। किसी भी समायोजन का प्रयास करने से पहले, यह सुनिश्चित करें कि सिस्टम आपकी सुविधा की सुरक्षा प्रक्रियाओं के अनुसार ठीक से अवसाद और बंद है। हाइड्रोलिक सिस्टम बेहद उच्च दबावों के तहत काम करते हैं जो गंभीर चोट या मृत्यु का कारण बन सकते हैं यदि उचित सावधानियां नहीं ली जाती हैं।

उपयुक्त उपकरण, दबाव गेज, प्रवाह मीटर और सुरक्षा उपकरण सहित आवश्यक उपकरण इकट्ठा करें। सिस्टम के तकनीकी दस्तावेज आसानी से उपलब्ध हैं, जिसमें हाइड्रोलिक स्कीमैटिक्स, वाल्व विनिर्देश और निर्माता की समायोजन प्रक्रियाएं शामिल हैं। अधिकतम दबाव, प्रवाह दर और तापमान सीमाओं सहित सिस्टम के ऑपरेटिंग मापदंडों को समझना सुरक्षित और प्रभावी समायोजन के लिए आवश्यक है।

चरण-दर-चरण समायोजन प्रक्रिया

प्रारंभिक तंत्र मूल्यांकन

हाइड्रोलिक प्रणाली का पूरी तरह से निरीक्षण करके और समायोजन की आवश्यकता वाले विशिष्ट प्रवाह नियंत्रण वाल्व की पहचान करके शुरू करें। क्षति, रिसाव, या संदूषण के किसी भी दृश्यमान संकेतों की जाँच करें जो वाल्व प्रदर्शन को प्रभावित कर सकता है। दूषित हाइड्रोलिक द्रव अनिश्चित वाल्व व्यवहार का कारण बन सकता है और समायोजन करने से पहले संबोधित किया जाना चाहिए।

सिस्टम के वर्तमान प्रदर्शन की समीक्षा करें और किसी भी मुद्दे को दस्तावेज़ करें जिसे आप हल करने की कोशिश कर रहे हैं। सामान्य समस्याओं में एक्ट्यूएटर्स बहुत जल्दी या धीरे -धीरे, झटकेदार गति, या असंगत चक्र समय में शामिल होते हैं। इन लक्षणों को समझने से आपकी समायोजन रणनीति को निर्देशित करने में मदद मिलेगी।

वर्तमान प्रवाह दरों को मापना

कोई भी समायोजन करने से पहले, वाल्व के माध्यम से वर्तमान प्रवाह दरों के आधारभूत माप स्थापित करें। यह हाइड्रोलिक लाइन में स्थापित एक फ्लो मीटर का उपयोग करके या सिलेंडर विस्थापन या मोटर विनिर्देशों के आधार पर एक्ट्यूएटर गति और गणना प्रवाह की गणना करके पूरा किया जा सकता है।

इन मापों को ध्यान से दस्तावेज़ करें, क्योंकि वे समायोजन प्रक्रिया के दौरान संदर्भ बिंदुओं के रूप में काम करेंगे। यदि संभव हो, तो विभिन्न लोड परिस्थितियों में प्रवाह दरों को मापें, यह समझने के लिए कि वाल्व विभिन्न ऑपरेटिंग परिदृश्यों में कैसे प्रदर्शन करता है।

प्राथमिक समायोजन करना

अधिकांश हाइड्रोलिक फ्लो कंट्रोल वाल्व में एक समायोजन पेंच या घुंडी होती है जो वाल्व के प्रतिबंध को बदलती है। समायोजन तंत्र आमतौर पर वाल्व शरीर के भीतर एक सुई, स्पूल, या अन्य प्रवाह-प्रतिबंधित तत्व की स्थिति को बदलकर काम करता है।

छोटे समायोजन के साथ शुरू करें, आमतौर पर एक समय में एक चौथाई से अधिक नहीं। क्लॉकवाइज रोटेशन आम तौर पर प्रवाह को कम करता है (प्रतिबंध बढ़ाता है), जबकि वामावर्त रोटेशन प्रवाह को बढ़ाता है (प्रतिबंध घटाता है)। हालांकि, हमेशा अपने विशिष्ट वाल्व के लिए समायोजन दिशा की पुष्टि करने के लिए वाल्व निर्माता के प्रलेखन से परामर्श करें।

प्रत्येक समायोजन के बाद, हाइड्रोलिक द्रव को ऑपरेटिंग तापमान तक पहुंचने और समायोजन के लिए पूर्ण प्रभाव लेने के लिए कई पूर्ण चक्रों के माध्यम से सिस्टम का संचालन करें। परिवर्तन की मात्रा निर्धारित करने के लिए प्रत्येक समायोजन के बाद प्रवाह दर या एक्ट्यूएटर गति को मापें।

फाइन-ट्यूनिंग और अनुकूलन

एक बार जब आप अपने लक्ष्य मूल्यों के करीब प्रवाह दर प्राप्त कर लेते हैं, तो समायोजन को ठीक करना शुरू करें। इस प्रक्रिया के लिए धैर्य और सटीकता की आवश्यकता होती है, क्योंकि छोटे समायोजन का सिस्टम प्रदर्शन पर महत्वपूर्ण प्रभाव पड़ सकता है। वृद्धिशील परिवर्तन करें और प्रत्येक समायोजन के बाद सिस्टम को अच्छी तरह से परीक्षण करें।

सिस्टम स्थिरता और स्थिरता पर ध्यान दें। एक उचित रूप से समायोजित प्रवाह नियंत्रण वाल्व को शिकार या दोलन के बिना चिकनी, पूर्वानुमानित एक्ट्यूएटर आंदोलन प्रदान करना चाहिए। यदि आप अनियमित व्यवहार को नोटिस करते हैं, तो सिस्टम में हवा की जांच करें, दूषित द्रव, या वाल्व घटकों को पहना जाए।

उन्नत समायोजन तकनीक

तापमान मुआवजा

हाइड्रोलिक द्रव चिपचिपापन तापमान के साथ बदलता है, जो वाल्व के माध्यम से प्रवाह दर को प्रभावित कर सकता है। कुछ उन्नत प्रवाह नियंत्रण वाल्वों में तापमान मुआवजा सुविधाएँ शामिल हैं, लेकिन मैनुअल समायोजन अभी भी आपके परिचालन वातावरण में चरम तापमान भिन्नता के लिए आवश्यक हो सकता है।

अपेक्षित ऑपरेटिंग तापमान की पूरी श्रृंखला में सिस्टम प्रदर्शन की निगरानी करें और यदि आवश्यक हो तो मौसमी समायोजन करें। पैटर्न स्थापित करने और भविष्य के रखरखाव कार्यक्रम का अनुकूलन करने के लिए इन समायोजन के विस्तृत रिकॉर्ड रखें।

दबाव मुआवजा समायोजन

दबाव-मुआवजा प्रवाह नियंत्रण वाल्व सिस्टम में दबाव भिन्नता के बावजूद लगातार प्रवाह दर बनाए रखते हैं। इन वाल्वों में आमतौर पर प्रवाह और दबाव समायोजन क्षमता दोनों होते हैं। दबाव मुआवजा समायोजन प्रवाह नियंत्रण छिद्र में अंतर दबाव को सेट करता है, जबकि प्रवाह समायोजन वास्तविक प्रवाह दर को नियंत्रित करता है।

दबाव-मुआवजा वाले वाल्वों को समायोजित करते समय, पहले अपने सिस्टम के ऑपरेटिंग प्रेशर रेंज के आधार पर दबाव मुआवजे को उचित स्तर पर सेट करें। फिर वांछित प्रवाह दर प्राप्त करने के लिए प्रवाह नियंत्रण को समायोजित करें। यह दो-चरण प्रक्रिया अलग-अलग लोड स्थितियों में इष्टतम वाल्व प्रदर्शन सुनिश्चित करती है।

लोड-सेंसिंग सिस्टम विचार

लोड-सेंसिंग हाइड्रोलिक सिस्टम में, प्रवाह नियंत्रण वाल्व समायोजन को वाल्व और सिस्टम के लोड-सेंसिंग पंप के बीच बातचीत पर विचार करना चाहिए। ये सिस्टम सिस्टम डिमांड के आधार पर स्वचालित रूप से पंप आउटपुट को समायोजित करते हैं, जो प्रवाह नियंत्रण वाल्व व्यवहार को प्रभावित कर सकते हैं।

लोड-सेंसिंग सिस्टम में वाल्व को समायोजित करते समय, सुनिश्चित करें कि वाल्व समायोजन करने से पहले पंप का दबाव और प्रवाह सेटिंग्स ठीक से कॉन्फ़िगर की जाती हैं। पंप आउटपुट और वाल्व सेटिंग्स के बीच संबंध इष्टतम सिस्टम दक्षता और प्रदर्शन को प्राप्त करने के लिए महत्वपूर्ण है।

बचने के लिए सामान्य समायोजन गलतियाँ

हाइड्रोलिक प्रवाह नियंत्रण वाल्व के साथ काम करते समय ओवर-एडजस्टमेंट सबसे आम गलतियों में से एक है। बड़े समायोजन करने से सिस्टम अस्थिरता हो सकती है और संवेदनशील घटकों को नुकसान हो सकता है। हमेशा छोटे, वृद्धिशील परिवर्तन करें और समायोजन के बीच अच्छी तरह से परीक्षण करें।

सिस्टम वार्म-अप समय पर विचार करने में विफल एक और लगातार त्रुटि है। हाइड्रोलिक सिस्टम ऑपरेटिंग तापमान पर ठंड बनाम होने पर अलग -अलग प्रदर्शन करते हैं। हमेशा सिस्टम को अंतिम समायोजन करने से पहले सामान्य ऑपरेटिंग तापमान तक पहुंचने की अनुमति दें।

सिस्टम संदूषण को अनदेखा करने से खराब वाल्व प्रदर्शन और विफल समायोजन हो सकते हैं। दूषित हाइड्रोलिक द्रव वाल्व स्टिकिंग, अनियमित संचालन और समय से पहले पहनने का कारण बन सकता है। वाल्व समायोजन का प्रयास करने से पहले संदूषण के मुद्दों को संबोधित करें।

रखरखाव और निगरानी

प्रवाह नियंत्रण वाल्व प्रदर्शन की नियमित निगरानी इष्टतम सिस्टम संचालन को बनाए रखने के लिए आवश्यक है। एक नियमित निरीक्षण अनुसूची स्थापित करें जिसमें रिसाव के लिए जाँच, प्रवाह दरों की पुष्टि करना और किसी भी प्रदर्शन परिवर्तन का दस्तावेजीकरण करना शामिल है।

दिनांक, सेटिंग्स और प्रदर्शन माप सहित सभी समायोजन के विस्तृत रिकॉर्ड रखें। यह प्रलेखन भविष्य के मुद्दों का निवारण करने और रखरखाव कार्यक्रम का अनुकूलन करने के लिए अमूल्य साबित होगा।

सिस्टम के प्रदर्शन को प्रभावित करने से पहले संभावित वाल्व समस्याओं का पता लगाने के लिए, कंपन विश्लेषण या थर्मल इमेजिंग जैसी स्थिति निगरानी तकनीकों को लागू करने पर विचार करें। मुद्दों का प्रारंभिक पता लगाना सक्रिय रखरखाव के लिए अनुमति देता है और महंगा डाउनटाइम को रोकता है।

हाइड्रोलिक फ्लो कंट्रोल वाल्व को उचित रूप से समायोजित करना एक कला और एक विज्ञान है जिसमें हाइड्रोलिक सिद्धांतों की समझ, सुरक्षा पर ध्यान देने और विस्तार से सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। व्यवस्थित समायोजन प्रक्रियाओं का पालन करके, विस्तृत रिकॉर्ड बनाए रखने और सुरक्षा को प्राथमिकता देने से, आप उपकरण जीवन का विस्तार करते हुए और परिचालन दक्षता में सुधार करते हुए अपने हाइड्रोलिक सिस्टम के प्रदर्शन को अनुकूलित कर सकते हैं।

याद रखें कि प्रत्येक हाइड्रोलिक प्रणाली अद्वितीय है, और समायोजन तकनीकों को विशिष्ट सिस्टम आवश्यकताओं, परिचालन स्थितियों और निर्माता की सिफारिशों के आधार पर अनुकूलित करने की आवश्यकता हो सकती है। जब संदेह होता है, तो उचित समायोजन प्रक्रियाओं और इष्टतम सिस्टम प्रदर्शन को सुनिश्चित करने के लिए हाइड्रोलिक सिस्टम विशेषज्ञों या वाल्व निर्माता की तकनीकी सहायता टीम के साथ परामर्श करें।
