बीजिंग हुआडे हाइड्रोलिक इंडस्ट्रियल ग्रुप एक प्रसिद्ध राज्य स्वामित्व वाली कंपनी है जो हाइड्रोलिक उत्पादों और उपकरणों के डिजाइन, निर्माण और सेवा में विशेषज्ञता रखती है। DBWT राहत वाल्व Rexroth® द्वारा पेश किए गए उत्पादों की जगह ले सकता है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। हाइड्रोलिक वाल्वों की उच्च गुणवत्ता सुनिश्चित करने के लिए ह्यूडे हाइड्रोलिक के पास एक अच्छी निरीक्षण प्रणाली है। फैक्ट्री दुनिया भर से आयातित 750 से अधिक उन्नत उत्पादन उपकरण संचालित करती है। प्रत्येक दबाव वाल्व को जलरोधक प्लास्टिक बैग और मानक डिब्बों में पैक किया जाएगा, जिसमें जालसाजी विरोधी निशान लगे होंगे। रक्षा उपकरणों के आधुनिकीकरण को बढ़ावा देने के लिए सैन्य उद्योग में Huade® हाइड्रोलिक उत्पादों का व्यापक रूप से उपयोग किया जाता है।
|
आकार |
6 |
8、10 |
15、20 |
25、30 |
|
|
ऑपरेटिंग |
पोर्ट पी |
40 |
63 |
40 |
31.5 |
|
पोर्ट टी |
31.5 |
||||
|
प्रवाह (एल/मिनट) |
50 |
120 |
250 |
350 |
|
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए), या |
||||
|
दबाव द्रव |
-30～+80 |
||||
|
चिपचिपापन रेंज (मिमी ²/s) |
10~800 |
||||
विशेषताएँ:

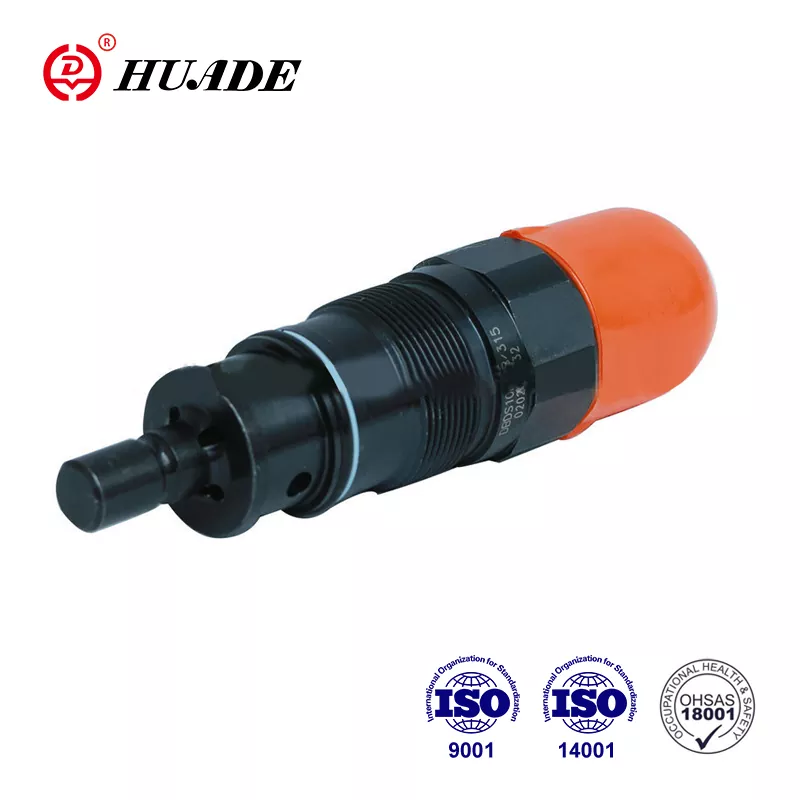

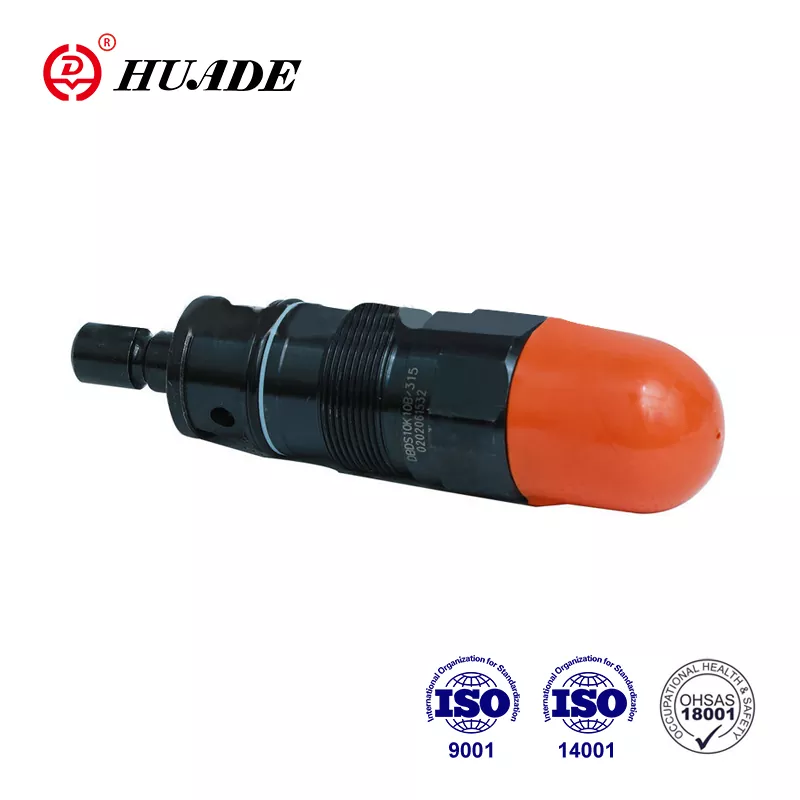

▶ कार्ट्रिज वाल्व के रूप में
▶ थ्रेडेड कनेक्शन के लिए

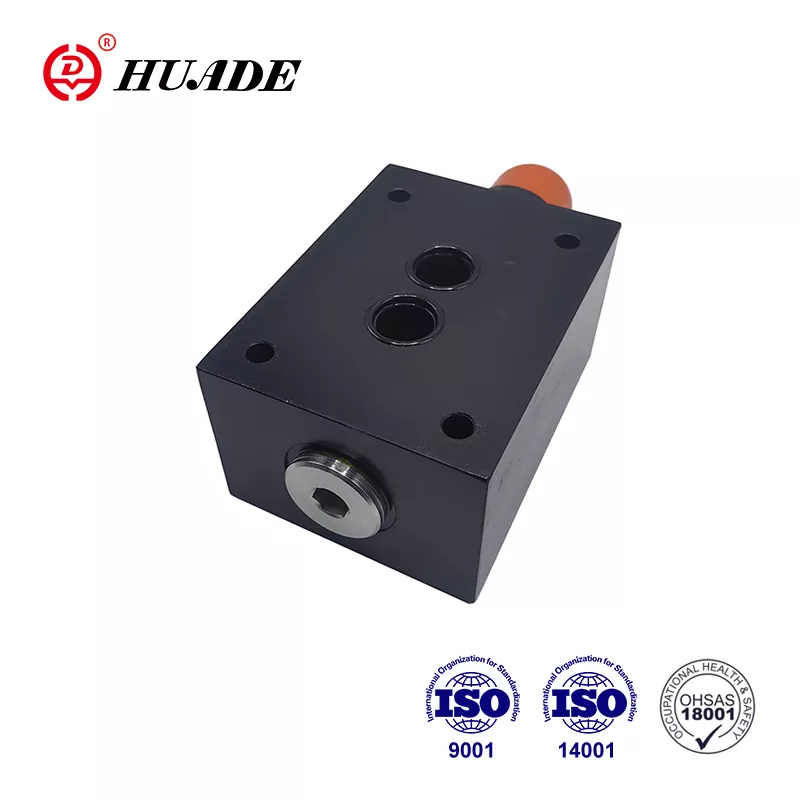

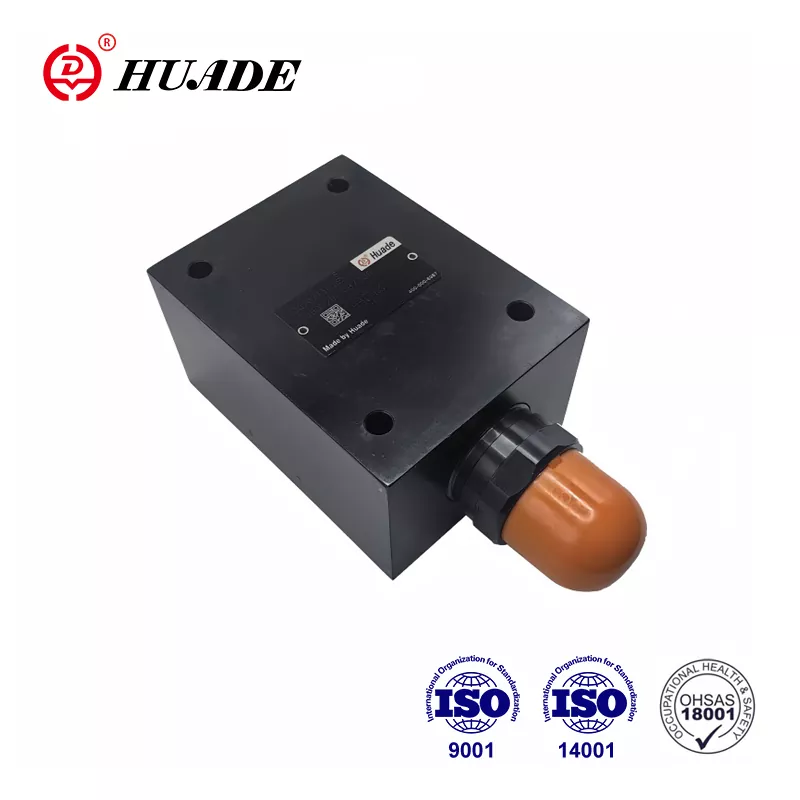

▶ सबप्लेट माउंटिंग के लिए
▶ 3 दबाव समायोजन तत्व, वैकल्पिक:
·रोटरी घुंडी
·.हेक्स. सुरक्षात्मक टोपी के साथ सिर पेंच
स्केल के साथ लॉक करने योग्य रोटरी नॉब
आवेदन पत्र:
डीबीडी दबाव राहत वाल्व सीधे संचालित पॉपपेट वाल्व हैं।
इनका उपयोग हाइड्रोलिक प्रणाली में दबाव को सीमित करने के लिए किया जाता है।
वाल्वों में मुख्य रूप से स्लीव (1), स्प्रिंग (2), डंपिंग स्पूल के साथ पॉपपेट (4) (दबाव चरण 2.5 से 40 एमपीए) या बॉल (4) (दबाव चरण 63 एमपीए) और समायोजन तत्व (3) शामिल हैं। सिस्टम दबाव की सेटिंग समायोजन तत्व (3) के माध्यम से असीमित रूप से परिवर्तनशील है। स्प्रिंग (2) पॉपपेट (4) को सीट पर धकेलता है। पी चैनल सिस्टम से जुड़ा है। सिस्टम में मौजूद दबाव पॉपपेट क्षेत्र (या गेंद) पर लगाया जाता है।
यदि चैनल पी में दबाव स्प्रिंग (2) पर स्थापित वाल्व से ऊपर बढ़ जाता है, तो पॉपपेट (4) स्प्रिंग (2) के विपरीत खुल जाता है। अब दबाव द्रव चैनल पी से चैनल टी में प्रवाहित होता है। पॉपपेट (4) का स्ट्रोक एक पिन द्वारा सीमित होता है। संपूर्ण दबाव सीमा पर एक अच्छी दबाव सेटिंग बनाए रखने के लिए दबाव सीमा को 7 दबाव चरणों में विभाजित किया जाता है। एक दबाव चरण अधिकतम ऑपरेटिंग दबाव के लिए एक निश्चित स्प्रिंग से मेल खाता है जिसे इसके साथ सेट किया जा सकता है।
दबाव राहत वाल्व डीबीडी की संरचना और प्रतीक
डीबीडी के प्रतीक
1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।
2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए।
3. फैक्ट्री छोड़ते समय बिना सबप्लेट वाले उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।
4.वाल्व फिक्सिंग स्क्रू उच्च तीव्रता स्तर (कक्षा 10.9) का होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उपयोग करें।
5. वाल्व से जुड़ी सतह का खुरदरापन आवश्यक है, सतह का खुरदरापन 0.8 है।
6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
