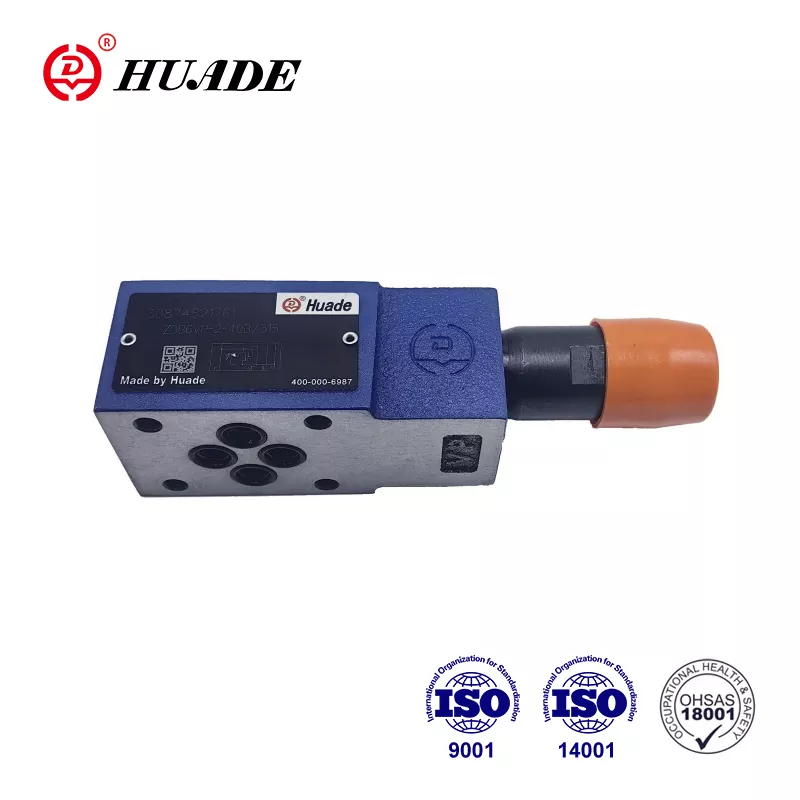

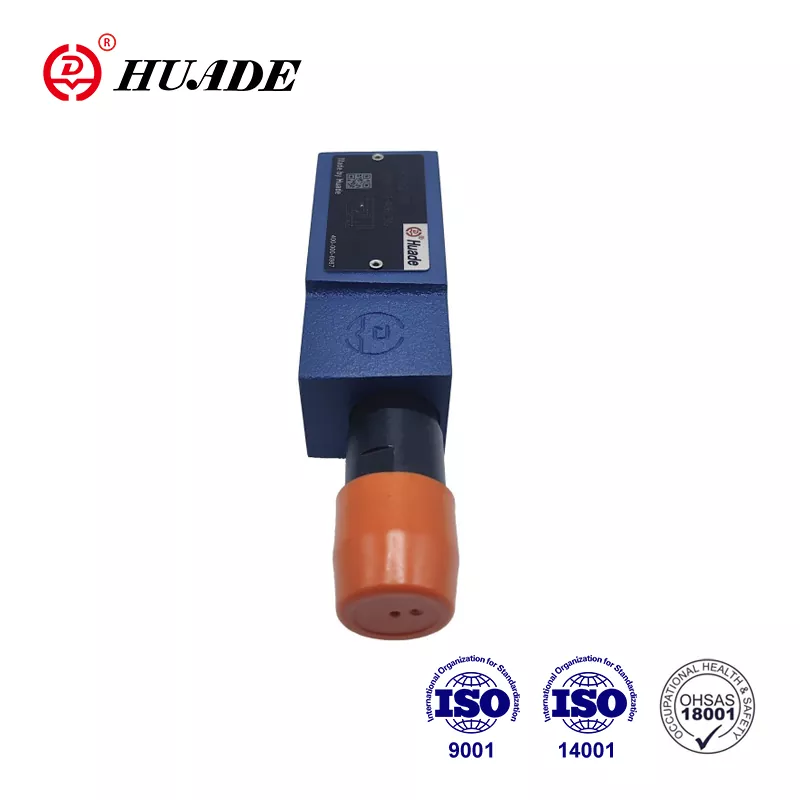

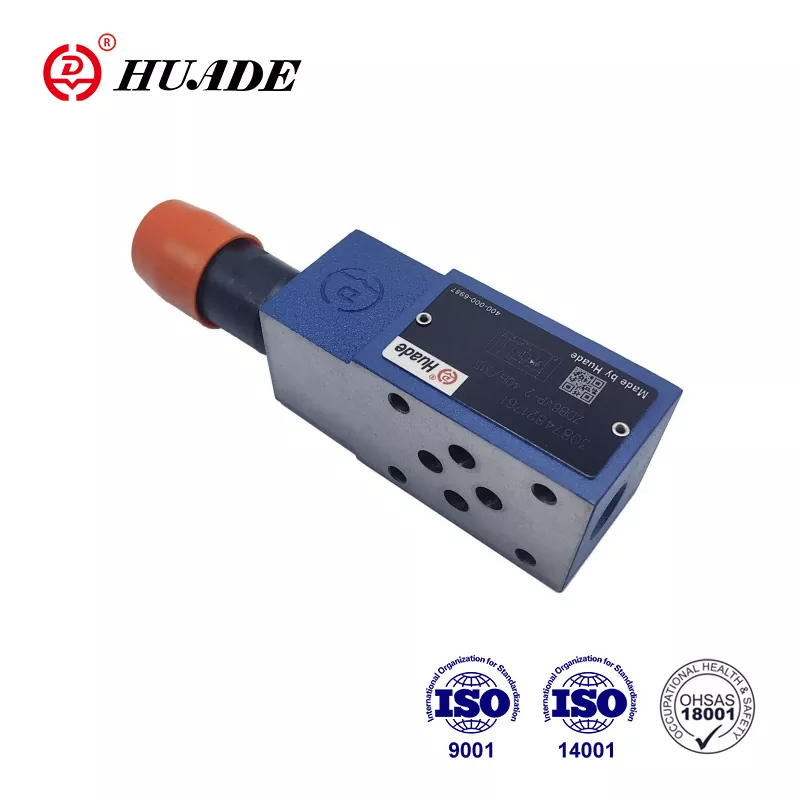

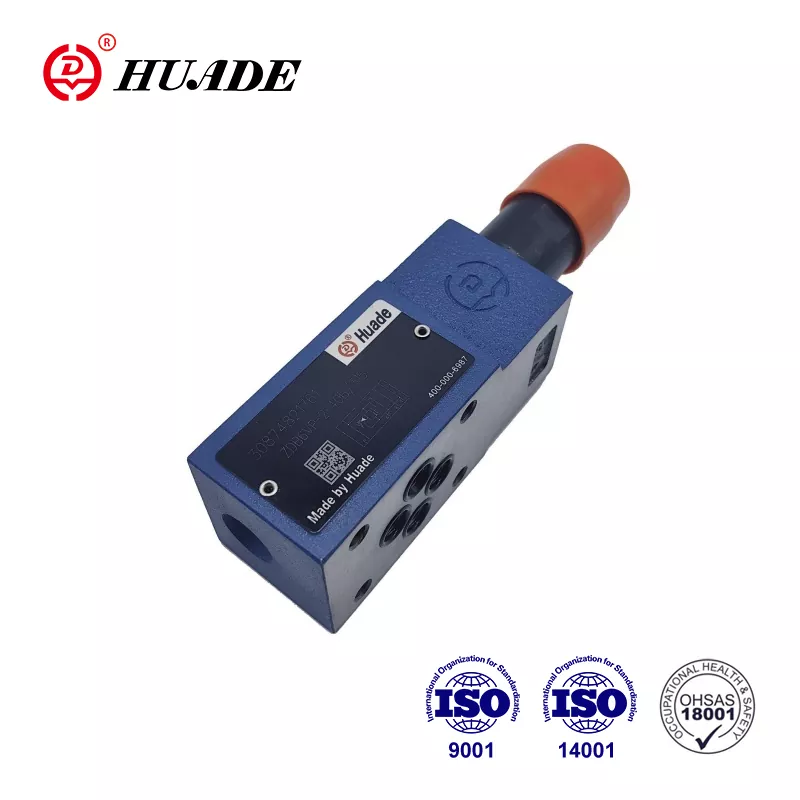

दबाव राहत वाल्व ZDB 6

दबाव राहत वाल्व ZDB 6 Rexroth® द्वारा पेश किए गए उत्पादों की जगह ले सकता है। तथ्य यह है कि हुआडे हाइड्रोलिक का रेक्स्रोथ के साथ दो दीर्घकालिक सहयोग रहा है। यह सहयोग Huade® दबाव वाल्वों को प्रदर्शन, गुणवत्ता और अनुकूलता के मामले में Rexroth उत्पादों के समान स्तर तक पहुंचने में सक्षम बनाता है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 को पारित कर दिया है। फैक्ट्री फैक्ट्री में बड़े पैमाने पर उत्पादन होता है, जो लागत को प्रभावी ढंग से नियंत्रित कर सकता है और ग्राहकों को लागत प्रभावी और व्यावहारिक हाइड्रोलिक दबाव वाल्व प्रदान कर सकता है। अपने विश्वसनीय और स्थिर प्रदर्शन के कारण, Huade® हाइड्रोलिक उत्पादों का व्यापक रूप से सैन्य और समुद्री उद्योगों में उपयोग किया जाता है।

दबाव राहत वाल्व ZDB 6 का उत्पाद पैरामीटर

दबाव राहत वाल्व ZDB 6 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सैंडविच प्लेट वाल्व

▶ 4 दबाव श्रेणियाँ

▶ 5 सर्किट विकल्प

▶ एक या दो दबाव राहत कारतूस के साथ

▶ 4 समायोजन तत्व।

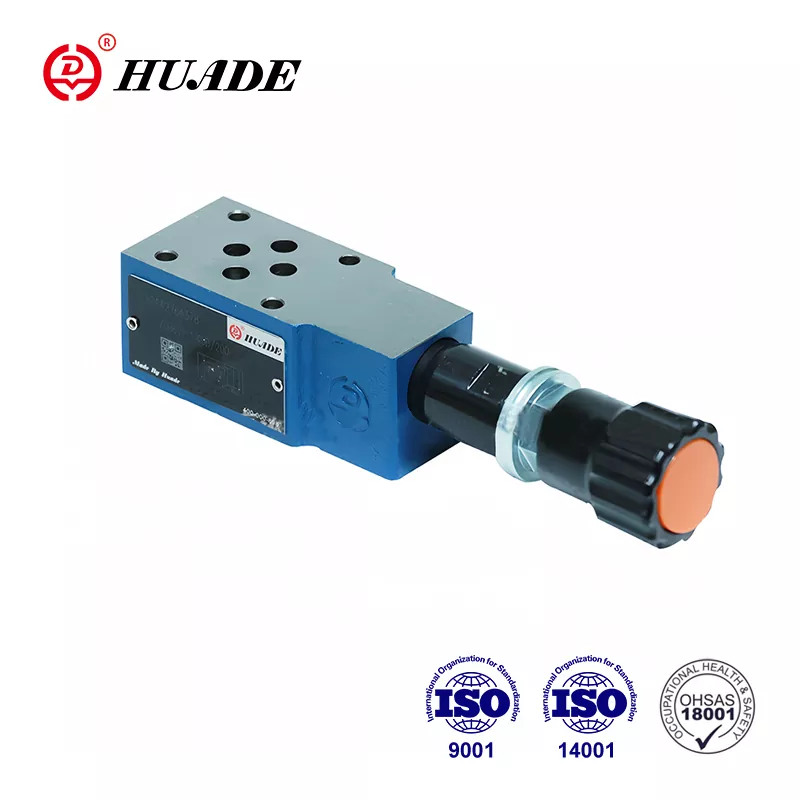

·रोटरी घुंडी

·Sleeve with hexagon and protective cap

स्केल के साथ लॉक करने योग्य रोटरी नॉब

·लॉक करने योग्य रोटरी घुंडी

आवेदन पत्र:

दबाव राहत वाल्व ZDB 6 का उपयोग हाइड्रोलिक प्रणाली के भीतर दबाव को सीमित करने के लिए किया जाता है।

दबाव राहत वाल्व ZDB 6 के कार्य, अनुभाग और प्रतीक

दबाव राहत वाल्व प्रकार ZDB और Z2DB पायलट संचालित हैं और सैंडविच प्लेट डिज़ाइन के हैं।

वे मूल रूप से एक या दो दबाव राहत वाल्व कारतूस के साथ आवास (7) से मिलकर बने होते हैं।

सिस्टम दबाव समायोजन तत्व (4) के माध्यम से निर्धारित किया जाता है।

आराम करने पर, वाल्व बंद हो जाता है। पोर्ट ए में दबाव स्पूल (1) पर कार्य करता है। उसी समय दबाव छिद्र (2) से स्पूल के स्प्रिंग लोडेड पक्ष (1) और छिद्र (3) के माध्यम से पायलट पॉपपेट (6) तक गुजरता है। यदि पोर्ट ए में दबाव स्प्रिंग (5) पर निर्धारित मान से ऊपर बढ़ जाता है, तो पायलट पॉपपेट (6) खुल जाता है। द्रव अब स्पूल (1), छिद्र (3), और चैनल (8) के स्प्रिंग लोडेड पक्ष से पोर्ट टी में प्रवाहित हो सकता है। परिणामस्वरूप दबाव ड्रॉप स्पूल (1) को स्थानांतरित कर देता है, जिससे कनेक्शन ए से टी खुल जाता है, जबकि स्प्रिंग (5) पर निर्धारित दबाव बनाए रखा जाता है।

दो स्प्रिंग कक्षों से पायलट तेल बाहरी रूप से पोर्ट टी के माध्यम से टैंक में लौटता है।

दबाव राहत वाल्व ZDB 6 की संरचना और प्रतीक

सूचना

1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।

2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए।

3. फैक्ट्री छोड़ते समय बिना सबप्लेट वाले उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।

4.वाल्व फिक्सिंग स्क्रू उच्च तीव्रता स्तर (कक्षा 10.9) का होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उपयोग करें।

5. वाल्व से जुड़ी सतह का खुरदरापन आवश्यक है, सतह का खुरदरापन 0.8 है।

6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
