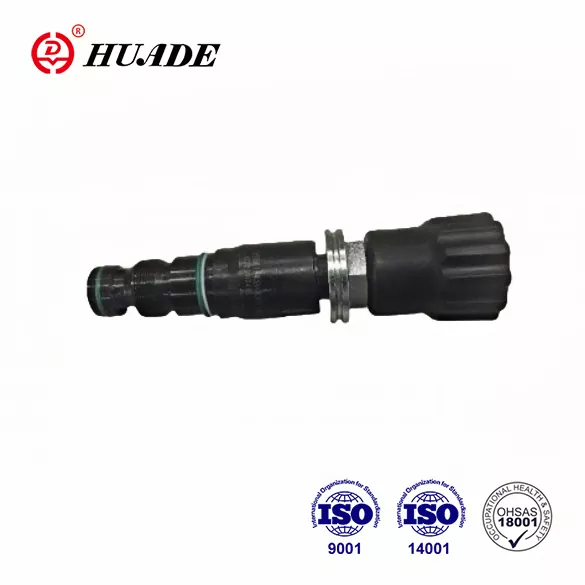

दबाव राहत वाल्व डीबी.के

रेक्स्रोथ की उन्नत तकनीक को पेश करके, हुआडे हाइड्रोलिक ने हाइड्रोलिक घटकों और एकीकृत उपकरणों के डिजाइन, निर्माण में महत्वपूर्ण प्रगति की है। Huade® दबाव राहत वाल्व DB.K अन्य समान उत्पादों की तुलना में अधिक टिकाऊ हैं। वे उसी श्रृंखला में रेक्स्रोथ द्वारा पेश किए गए उत्पादों को प्रतिस्थापित कर सकते हैं। किफायती उत्पाद उपलब्ध कराने के लिए, गुणवत्ता सुनिश्चित करने के लिए फैक्ट्री दुनिया भर से 750 से अधिक उन्नत उत्पादन उपकरण पेश करते समय व्यावहारिकता पर अधिक ध्यान देती है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। Huade® हाइड्रोलिक दबाव वाल्वों ने व्यापक बाजार पहचान हासिल की है। विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन के कारण, इनका व्यापक रूप से निर्माण मशीनरी और समुद्री हाइड्रोलिक प्रणाली जैसे विभिन्न औद्योगिक वातावरण में उपयोग किया जाता है।

दबाव राहत वाल्वों का उत्पाद पैरामीटर DB.K

दबाव राहत वाल्वों की उत्पाद विशेषता और अनुप्रयोग DB.K

विशेषताएँ:

▶ कार्ट्रिज वाल्व

▶ 4 दबाव श्रेणियाँ

▶ 4 समायोजन तत्व

. रोटरी घुंडी

. षट्कोण और सुरक्षात्मक टोपी के साथ आस्तीन

. स्केल के साथ लॉक करने योग्य रोटरी नॉब

. पैमाने के साथ रोटरी घुंडी

आवेदन पत्र:

दबाव राहत वाल्व प्रकार DB..K.. कारतूस में स्थापना के लिए पायलट संचालित दबाव राहत वाल्व हैं। इनका उपयोग हाइड्रोलिक प्रणाली में दबाव को सीमित करने के लिए किया जाता है।

दबाव राहत वाल्वों के कार्य, अनुभाग और प्रतीक DB.K

सिस्टम दबाव की सेटिंग समायोजन तत्व (4) के माध्यम से होती है। आराम करने पर, वाल्व बंद हो जाते हैं। पोर्ट ए में दबाव स्पूल (1) पर कार्य करता है। उसी समय, दबाव स्पूल के स्प्रिंग लोडेड पक्ष (1) पर छिद्र (2) के माध्यम से और छिद्र (3) के माध्यम से पायलट पॉपपेट (6) तक पहुंचाया जाता है। अगर दबाव

पोर्ट में स्प्रिंग (5) पर निर्धारित मान से ऊपर उठता है, पायलट पॉपपेट (6) खुलता है। द्रव अब स्पूल (1), छिद्र (3), और चैनल (8) के स्प्रिंग लोडेड पक्ष से पोर्ट वाई में प्रवाहित हो सकता है। परिणामी दबाव ड्रॉप स्पूल(1) को स्थानांतरित करता है जिससे ए से बी तक कनेक्शन खुल जाता है, जबकि स्प्रिंग (5) पर निर्धारित दबाव बनाए रखा जाता है।

दो स्प्रिंग कक्षों से पायलट तेल वापसी पोर्ट वाई के माध्यम से बाहरी रूप से ली जाती है।

डीबी 10 के2-40बी की संरचना

प्रतीक

सूचना

1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।

2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए।

3. फैक्ट्री छोड़ते समय बिना सबप्लेट वाले उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।

4.वाल्व फिक्सिंग स्क्रू उच्च तीव्रता स्तर (कक्षा 10.9) का होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उपयोग करें।

5. वाल्व से जुड़ी सतह का खुरदरापन आवश्यक है, सतह का खुरदरापन 0.8 है।

6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
