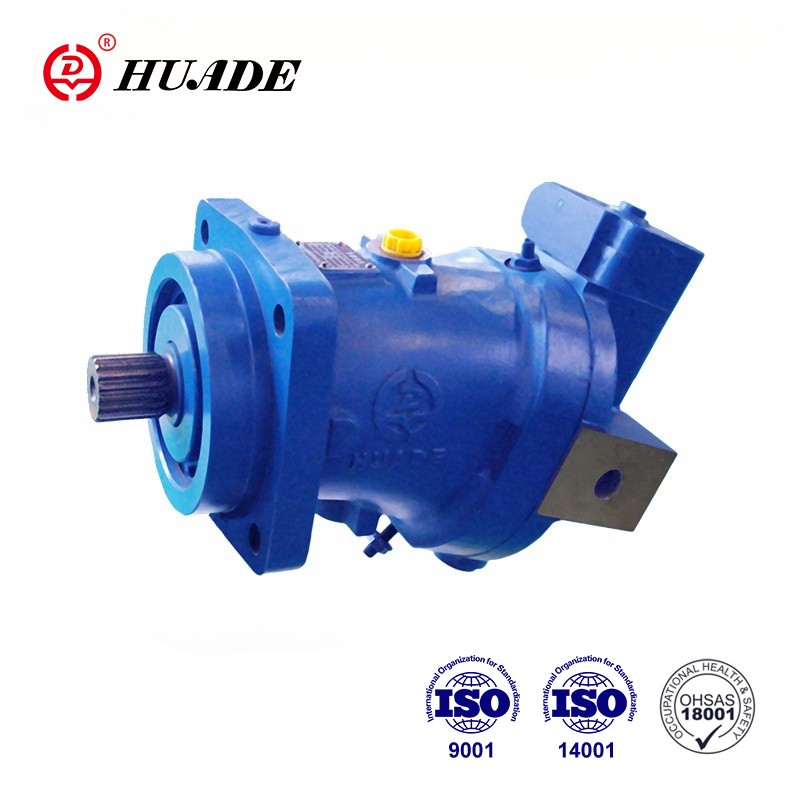

एक हाइड्रोलिक अक्षीय पिस्टन मोटर कैसे काम करता है?

हाइड्रोलिक अक्षीय पिस्टन मोटर्सएक का प्रतिनिधित्व करना द्रव बिजली प्रौद्योगिकी में सबसे परिष्कृत और कुशल समाधानों में से। ये सटीक-इंजीनियर डिवाइस हाइड्रोलिक ऊर्जा को घूर्णी में बदल देते हैं यांत्रिक ऊर्जा, उन्हें भारी से होने वाले अनुप्रयोगों में अपरिहार्य बना रहा है निर्माण उपकरण सटीक निर्माण मशीनरी के लिए। समझ उनका संचालन आधुनिक बनाने वाले सुरुचिपूर्ण इंजीनियरिंग सिद्धांतों को प्रकट करता है हाइड्रोलिक सिस्टम संभव है।

मौलिक सिद्धांत

इसके मूल में, एक हाइड्रोलिक अक्षीय पिस्टन मोटर पास्कल के सिद्धांत पर काम करता है, जिसमें कहा गया है कि दबाव एक पर लागू होता है सीमित द्रव सभी दिशाओं में समान रूप से प्रसारित होता है। मोटर हार्नेस पिस्टन को चलाने के लिए दबाव वाले हाइड्रोलिक द्रव का उपयोग करके यह सिद्धांत एक केंद्रीय अक्ष के चारों ओर एक गोलाकार पैटर्न में। जैसे -जैसे ये पिस्टन वापस चले जाते हैं और आगे, वे एक सावधानीपूर्वक डिज़ाइन किए गए यांत्रिक के माध्यम से घूर्णी गति बनाते हैं लिंकेज सिस्टम।

शब्द "अक्षीय" को संदर्भित करता है पिस्टन का अभिविन्यास, जो मोटर के मुख्य के समानांतर तैनात हैं अक्ष। यह व्यवस्था रेडियल पिस्टन मोटर्स से अलग है, जहां पिस्टन अक्ष के लंबवत तैनात हैं। अक्षीय विन्यास बिजली घनत्व, दक्षता और के संदर्भ में अलग -अलग लाभ प्रदान करता है कॉम्पैक्टनेस।

कोर घटक और उनके कार्य

सिलेंडर ब्लॉक

सिलेंडर ब्लॉक दिल के रूप में कार्य करता है मोटर, जिसमें कई सटीक रूप से मशीनीकृत सिलेंडर की व्यवस्था की गई है केंद्रीय अक्ष के आसपास सममित रूप से। आमतौर पर, मोटर्स में पांच के बीच सुविधा होती है और नौ सिलेंडर, सात एक सामान्य कॉन्फ़िगरेशन के साथ। प्रत्येक सिलेंडर एक पिस्टन जो हाइड्रोलिक दबाव के रूप में अक्षीय रूप से चलता है, एक पिस्टन को लागू किया जाता है। सिलेंडर ब्लॉक एक इकाई के रूप में घूमता है, जो सभी की सामूहिक कार्रवाई द्वारा संचालित है पिस्टन।

पिस्टन और कनेक्टिंग तत्व

व्यक्तिगत पिस्टन प्रत्येक के भीतर स्नूगली फिट होते हैं सिलेंडर, आंतरिक रिसाव को रोकने के लिए सटीक छल्ले द्वारा सील किया गया। प्रत्येक पिस्टन एक कनेक्टिंग रॉड या स्लिपर पैड से जुड़ता है, जो रैखिक गति को स्थानांतरित करता है पिस्टन की घूर्णी गति के लिए। इन जोड़ने वाले तत्वों का सामना करना होगा पूरे रोटेशन में सटीक संरेखण बनाए रखते हुए जबरदस्त बल चक्र।

स्वैश प्लेट

स्वैश प्लेट शायद सबसे अधिक प्रतिनिधित्व करती है अक्षीय पिस्टन मोटर का सरल घटक। यह एंगल्ड प्लेट, जिसे भी कहा जाता है कैम प्लेट, पिस्टन की रैखिक गति को घूर्णी गति में परिवर्तित करता है। जैसा सिलेंडर ब्लॉक घूमता है, पिस्टन स्वैश प्लेट के समोच्च का पालन करते हैं, अपने सिलेंडरों में और बाहर जाना। सीधे स्वैश प्लेट का कोण प्रत्येक पिस्टन स्ट्रोक के विस्थापन को निर्धारित करता है, और चर विस्थापन में मोटर्स, इस कोण को मोटर गति और टोक़ को नियंत्रित करने के लिए समायोजित किया जा सकता है।

वाल्व प्लेट और पोर्ट टाइमिंग

वाल्व प्लेट के समय को नियंत्रित करता है हाइड्रोलिक द्रव प्रत्येक सिलेंडर से और से प्रवाहित होता है। यह स्थिर घटक विशेष रूप से तैनात पोर्ट जो घूर्णन सिलेंडर के साथ संरेखित करते हैं अवरोध पैदा करना। जैसा कि प्रत्येक सिलेंडर वाल्व प्लेट के पिछले हिस्से में घूमता है, यह वैकल्पिक रूप से जोड़ता है उच्च दबाव वाले इनलेट और कम दबाव वाले आउटलेट के लिए, उस पिस्टन को सुनिश्चित करना उनके चक्र में बिल्कुल सही समय पर दबाव वाले तरल पदार्थ प्राप्त करें।

परिचालन चक्र

एक हाइड्रोलिक अक्षीय पिस्टन का संचालन मोटर एक सावधानी से ऑर्केस्ट्रेटेड चक्र का अनुसरण करता है जो लगातार लंबे समय तक दोहराता है जैसा कि दबाव वाले तरल पदार्थ की आपूर्ति की जाती है।

Intake Phase

सेवन के चरण के दौरान, एक पिस्टन शुरू होता है इसके बाहर की ओर स्ट्रोक इसके सिलेंडर के रूप में उच्च दबाव वाले पोर्ट के साथ संरेखित करता है वाल्व प्लेट। दबाव वाले हाइड्रोलिक द्रव विस्तार सिलेंडर में भाग जाता है अंतरिक्ष, पिस्टन के खिलाफ धक्का। उत्पन्न बल दोनों पर निर्भर करता है हाइड्रोलिक दबाव और पिस्टन का प्रभावी क्षेत्र।

शक्ति चरण

जैसे -जैसे सिलेंडर घूमना जारी रखता है, पिस्टन अधिकतम विस्तार तक पहुंचता है और अपने आवक स्ट्रोक की शुरुआत करता है। दबाव डाला पिस्टन पर सिलेंडर एक्सर्ट बल में फंसे द्रव, जो इसे प्रसारित करता है कनेक्टिंग रॉड के माध्यम से स्वैश प्लेट के लिए बल। चूंकि स्वैश प्लेट है एक कोण पर निश्चित, यह अक्षीय बल एक घूर्णी क्षण बनाता है, योगदान देता है मोटर के आउटपुट टॉर्क के लिए।

निकास चरण

जब सिलेंडर के साथ संरेखित करता है कम दबाव वाले बंदरगाह, संपीड़ित द्रव को निष्कासित कर दिया जाता है क्योंकि पिस्टन पूरा करता है आवक स्ट्रोक। यह समय यह सुनिश्चित करता है कि प्रत्येक सिलेंडर को खर्च किए गए तरल पदार्थ से खाली कर दिया जाए अगले सेवन चक्र की शुरुआत करने से पहले। इस वाल्व कार्रवाई का सटीक समय सुचारू संचालन बनाए रखने और दबाव के नुकसान को रोकने के लिए महत्वपूर्ण है।

परिवर्तनीय विस्थापन प्रौद्योगिकी

कई आधुनिक अक्षीय पिस्टन मोटर्स की सुविधा है परिवर्तनीय विस्थापन क्षमता, स्वैश प्लेट कोण को समायोजित करके प्राप्त की गई। जब स्वैश प्लेट कोण बढ़ता है, तो पिस्टन लंबे समय तक स्ट्रोक का अनुभव करते हैं, प्रति क्रांति और अधिक से अधिक विस्थापन के परिणामस्वरूप कम पर उच्च टोक़ गति। इसके विपरीत, स्वैश प्लेट कोण को कम करने से विस्थापन कम हो जाता है, कम टोक़ के साथ उच्च घूर्णी गति के लिए अनुमति।

यह चर विस्थापन सुविधा प्रदान करता है असाधारण नियंत्रण लचीलापन। इलेक्ट्रॉनिक नियंत्रण स्वचालित रूप से समायोजित कर सकते हैं लोड आवश्यकताओं के आधार पर स्वैश प्लेट कोण, दक्षता का अनुकूलन करना ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला। कुछ उन्नत सिस्टम भी प्राप्त कर सकते हैं शून्य विस्थापन, प्रभावी रूप से मोटर को बिना रुकावट के रोकना हाइड्रोलिक प्रवाह।

दक्षता और प्रदर्शन विशेषताएँ

हाइड्रोलिक अक्षीय पिस्टन मोटर्स प्राप्त करते हैं उल्लेखनीय रूप से उच्च दक्षता का स्तर, अक्सर इष्टतम ऑपरेटिंग में 95% से अधिक होता है स्थितियाँ। यह दक्षता कई डिजाइन कारकों से उपजी है, जिनमें शामिल हैं न्यूनतम आंतरिक रिसाव, सटीक घटक सहिष्णुता, और अनुकूलित द्रव गतिशीलता। अक्षीय व्यवस्था प्रदान करके इस दक्षता में योगदान देती है संतुलित रेडियल बल जो असर भार और यांत्रिक घर्षण को कम करते हैं।

इन मोटर्स का पावर-टू-वेट अनुपात असाधारण है, उन्हें मोबाइल अनुप्रयोगों के लिए आदर्श बनाता है जहां वजन है गंभीर। एक एकल मोटर बनाए रखते हुए जबरदस्त टोक़ का उत्पादन कर सकती है अपेक्षाकृत कॉम्पैक्ट आयाम। इसके अतिरिक्त, अंतर्निहित अधिभार संरक्षण हाइड्रोलिक सिस्टम का मतलब है कि ये मोटर्स बिना अस्थायी अधिभार को संभाल सकते हैं हानि।

अनुप्रयोग और लाभ

हाइड्रोलिक अक्षीय पिस्टन मोटर्स पाते हैं कई उद्योगों में आवेदन। निर्माण उपकरणों में, वे शक्ति उत्खनन और लोडर के पहियों के ट्रैक। समुद्री अनुप्रयोगों में शामिल हैं एंकर विंडलास और प्रोपल्शन सिस्टम। औद्योगिक उपयोग कन्वेयर से होता है मशीन टूल स्पिंडल के लिए ड्राइव।

अक्षीय पिस्टन मोटर्स के फायदे उनकी उच्च दक्षता और शक्ति घनत्व से परे विस्तार करें। वे उत्कृष्ट प्रदान करते हैं गति नियंत्रण, समान प्रदर्शन के साथ दोनों दिशाओं में काम कर सकता है, और तत्काल शुरुआत और क्षमताओं को रोकें। बनाए रखने की उनकी क्षमता अलग -अलग गति के पार निरंतर टोक़ उन्हें अनुप्रयोगों के लिए आदर्श बनाता है सटीक गति नियंत्रण की आवश्यकता है।
