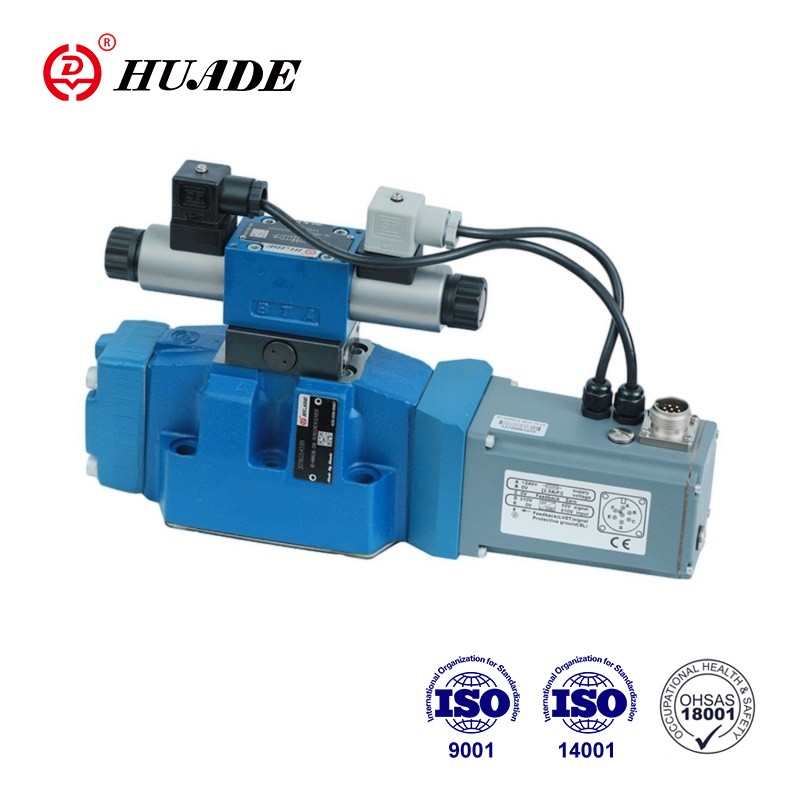

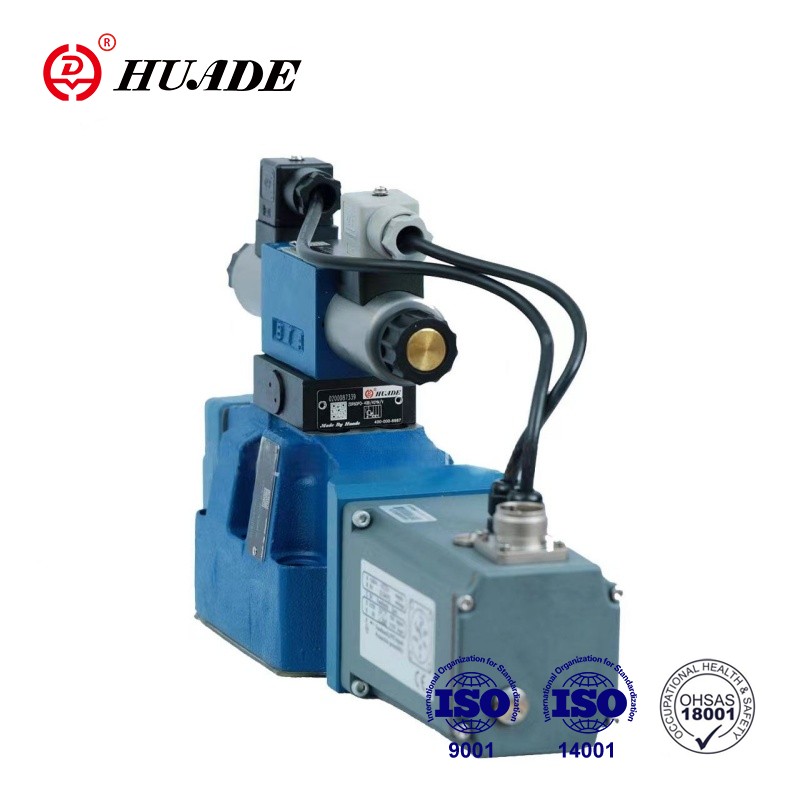

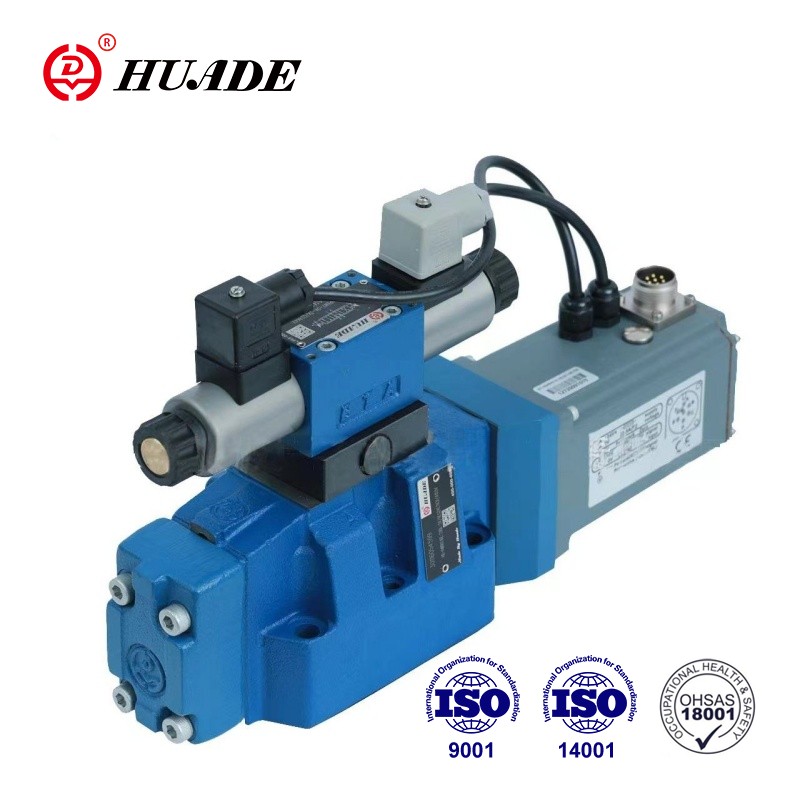

प्रकार 4WRTE के आनुपातिक वाल्व विद्युत स्थिति प्रतिक्रिया, एकीकृत इलेक्ट्रॉनिक्स (ओबीई) और वैकल्पिक स्पूल स्थिति निगरानी के साथ पायलट-संचालित दिशात्मक नियंत्रण वाल्व हैं। उच्च परिशुद्धता, तेज़ प्रतिक्रिया और आनुपातिक वाल्व WRTE-4X का स्थिर नियंत्रण इसे कई औद्योगिक प्रणालियों में एक महत्वपूर्ण घटक बनाता है।
| सामान्य | ||||||
| आकार | 10 | 16 | 25 | 27 | 32 | 35 |
| वजन (किलो) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| स्थापना स्थिति और कमीशनिंग जानकारी | अधिमानतः क्षैतिज | |||||
| परिवेश तापमान सीमा (डिग्री सेल्सियस) | -20..+50 | |||||
| अधिकतम भंडारण समय (वर्ष) | 1 *(यदि भंडारण की स्थिति देखी जाती है, तो ऑपरेटिंग निर्देश 07600-बी देखें) | |||||
| EN ISO 13849 वर्ष के अनुसार MTTF मान | 150 (अधिक जानकारी के लिए डेटा शीट 08012 देखें) | |||||
| इसका परीक्षण DIN EN 60068-2-6 के अनुसार होता है | 10.. 2000 हर्ट्ज/अधिकतम 10 ग्राम/10 चक्र/3 अक्ष | |||||
| DIN EN 60068-2-64 के अनुसार शोर परीक्षण | 20... 2000 हर्ट्ज/10 जीएस/30 ग्राम पीक/30 मिनट। /3 अक्ष | |||||
| DIN EN 60068-2-27 के अनुसार परिवहन झटका | 15 ग्राम/11 एमएस/3 शॉक्स/3 ऑक्स | |||||
| DIN EN 60068-2-30 के अनुसार नम गर्मी, चक्रीय | वेरिएंट 2 + 25 डिग्री सेल्सियस ... + 55 डिग्री सेल्सियस, 90% ... 97% सापेक्ष आर्द्रता, 24 घंटे के 2 चक्र | |||||
विशेषताएँ:
विश्वसनीयता और सुरक्षा बढ़ाने के लिए डिज़ाइन
1. पायलट नियंत्रण वाल्व द्वारा मुख्य चरण के नियंत्रण कक्षों में स्वचालित दबाव मुआवजा
2. स्प्रिंग केंद्रित केंद्रीय स्थिति और/या ऑफसेट स्थिति में मुख्य चरण के स्पूल को नियंत्रित करें
3. वैकल्पिक रूप से स्पूल स्थिति निगरानी के साथ
▶लचीला - स्थिति, गति और दबाव नियंत्रण के लिए उपयुक्त
▶सटीक - उच्च प्रतिक्रिया संवेदनशीलता और थोड़ा हिस्टैरिसीस
आवेदन पत्र:
आनुपातिक दिशात्मक वाल्व WRTE-4X का व्यापक रूप से पेट्रोकेमिकल, ऑटोमोबाइल विनिर्माण, बुद्धिमान उपकरण, बिजली उत्पादन, धातुकर्म उद्योग और अन्य उद्योगों में उपयोग किया जा सकता है।
WRTE-4X वाल्व में मूल रूप से 3 मुख्य असेंबली होती हैं:
1.आवास (1) मुख्य चरण नियंत्रण स्पूल (2) और वैकल्पिक स्पूल स्थिति निगरानी (13) के साथ
2. मुख्य चरण के आगमनात्मक स्थिति ट्रांसड्यूसर (3) के साथ एकीकृत इलेक्ट्रॉनिक्स (वैकल्पिक रूप से इलेक्ट्रॉनिक्स सुरक्षा झिल्ली (14) के साथ)
3.पायलट नियंत्रण वाल्व (4) नियंत्रण स्पूल/सॉकेट इकाई (5), आगमनात्मक स्थिति ट्रांसड्यूसर (6) और मुख्य चरण नियंत्रण स्पूल (2) की केंद्रीय स्थिति के लिए दबाव फ़ीड के साथ।
डी-एनर्जेटिक आनुपातिक सोलनॉइड्स (7; 8) के साथ मुख्य चरण नियंत्रण स्पूल (2) की केंद्रीय स्थिति, सेंटरिंग स्प्रिंग (9) और प्रेशर फीड बैक के कारण। पायलट नियंत्रण वाल्व के माध्यम से मुख्य चरण नियंत्रण स्पूल (2) का नियंत्रण ( 4)→ मुख्य चरण नियंत्रण स्पूल (2) एक विनियमित तरीके से स्थित है। आनुपातिक सोलनॉइड (7;8) के सोलनॉइड बल को बदलकर पायलट नियंत्रण वाल्व (4) के नियंत्रण स्पूल को नियंत्रित करना। कमांड का कनेक्शन और एकीकृत इलेक्ट्रॉनिक्स में वास्तविक मान। पायलट नियंत्रण वाल्व को आंतरिक रूप से पोर्ट पी के माध्यम से या बाह्य रूप से पोर्ट मुख्य चरण नियंत्रण स्पूल (2) केंद्रीय स्थिति में।
का प्रतीक आनुपातिक दिशात्मक वाल्व WRTE-4X
