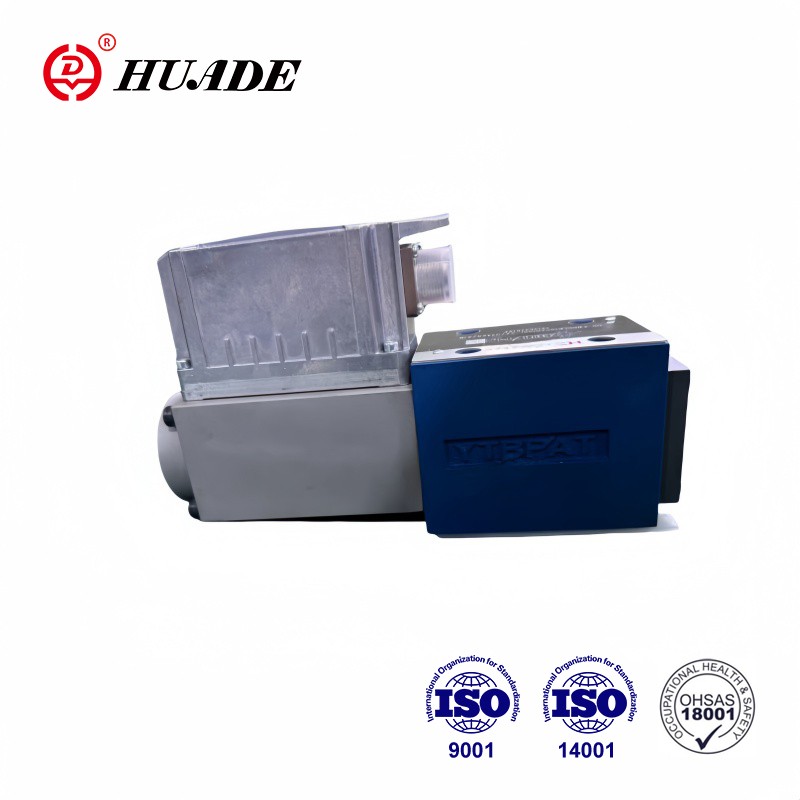

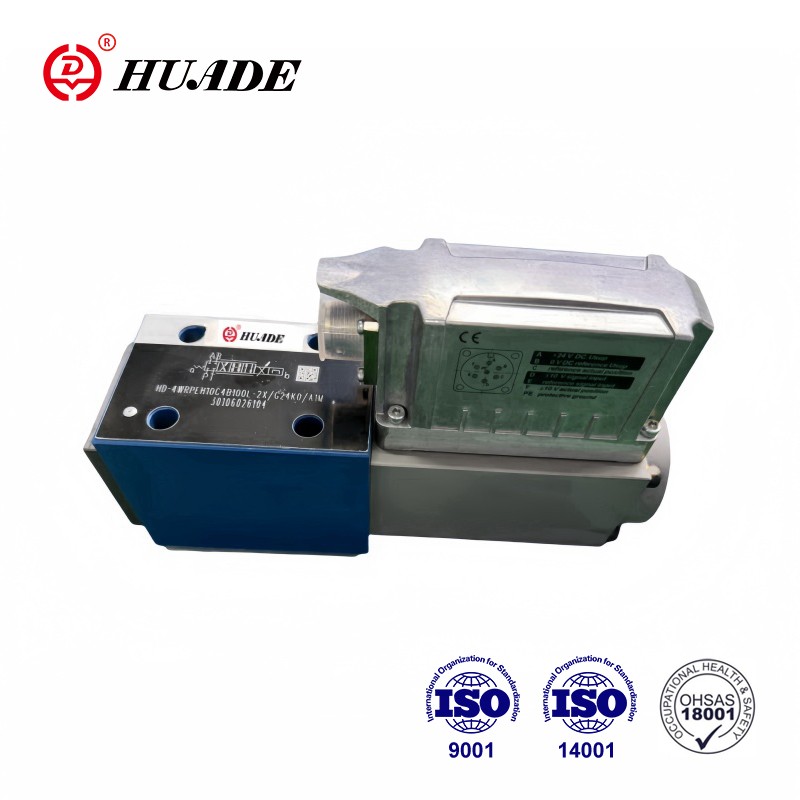

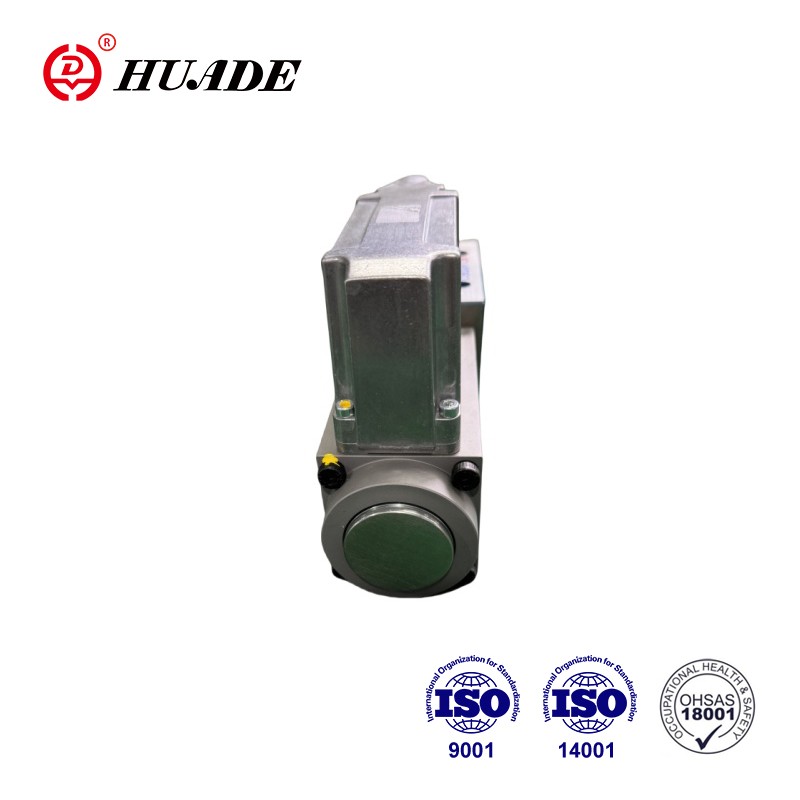

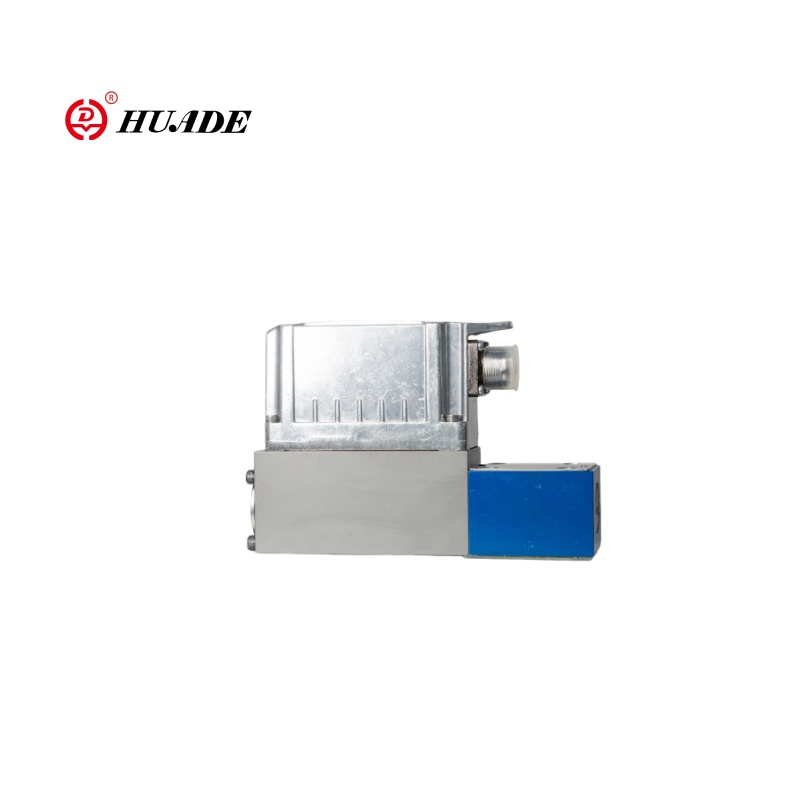

आनुपातिक सर्वो वाल्व 4WRPEH-2X

यह वाल्व 4WRPEH-2X एकीकृत डिजिटल अक्ष नियंत्रक और फील्डबस इंटरफ़ेस के साथ एक प्रत्यक्ष-अभिनय सर्वो आनुपातिक वाल्व है। इसके दो आकार हैं, आकार 6 और आकार 10। 4WRPEH-2X सबप्लेट माउंटेड है। 4WRPEH-2X के एकीकृत इलेक्ट्रॉनिक घटक वास्तविक स्थिति मूल्यों के साथ निर्दिष्ट नियंत्रण मूल्यों की तुलना करते हैं। ह्यूडे के आनुपातिक सर्वो वाल्व ने उच्च प्रदर्शन और कम कीमत के कारण अपने ग्राहकों के बीच काफी प्रतिष्ठा हासिल की है।

आनुपातिक सर्वो वाल्व 4WRPEH-2X का उत्पाद पैरामीटर

आनुपातिक सर्वो वाल्व 4WRPEH-2X की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶सर्वो गुणवत्ता नियंत्रण पिस्टन और आस्तीन के साथ प्रत्यक्ष नियंत्रित कंट्रो1 वाल्व एनजी6 और एनजी10

▶एक तरफा ऑपरेशन, स्विच ऑफ में 4/4 असफल-सुरक्षित स्थिति

स्थिति:

- एकीकृत डिजिटल अक्ष नियंत्रण कार्यक्षमता (IAC-R) के लिए:

● आयतन प्रवाह नियंत्रण

● स्थिति नियंत्रण

● दबाव नियंत्रण

● पी/क्यू फ़ंक्शन

● रिलीज स्थिति/दबाव और स्थिति/

बिजली नियम:

●एनसी कार्यक्षमता (स्टैंड-अलोन ऑपरेशन संभव)

--लक्ष्य और वास्तविक मूल्यों के लिए एनालॉग और डिजिटल इंटरफेस

● 4 एक्स एनालॉग सेंसर (+/- 10 वी या 4..20 एमए) या

● 1 x लंबाई मापने की प्रणाली (1Vss या SSI) और 2 एनालॉग

सेंसर:

--सेटपॉइंट प्रीसेट/वास्तविक मूल्य फीडबैक एनालॉग (करंट या वोल्टेज) या फील्डबस के माध्यम से

- एनालॉग/डिजिटल इनपुट/आउटपुट कॉन्फ़िगर करने योग्य

- वैकल्पिक कैनोपेन, मोडबस, ईथरनेट/आईपी, ईथरकैट, और प्रोफिनेट और अन्य बस प्रोटोकॉल का उपयोग मुख्यधारा पीएलसी, नियंत्रक या ऊपरी कंप्यूटर संचार के साथ किया जा सकता है।

आवेदन पत्र:

आनुपातिक सर्वो वाल्व 4WRPEH-2X का कार्य यह है कि एकीकृत इलेक्ट्रॉनिक घटक वास्तविक स्थिति मूल्यों के साथ निर्दिष्ट नियंत्रण मूल्यों की तुलना करते हैं।

आनुपातिक दिशात्मक वाल्व 4WRKE-3X का अनुभाग और प्रतीक

संरचना:

वाल्वों में मुख्य रूप से शामिल हैं:

▷नियंत्रण पिस्टन और सर्वो गुणवत्ता आस्तीन के साथ प्रत्यक्ष नियंत्रित नियंत्रण वाल्व(1)

वाल्व कोर विस्थापन प्रतिक्रिया के साथ आनुपातिक विद्युत चुंबक (2)

▷एनालॉग और डिजिटल सेंसर इंटरफेस और फील्डबस कनेक्शन के साथ एकीकृत डिजिटल अक्ष नियंत्रक (3)

वाल्व समारोह:

नियंत्रण विचलन के मामले में, कुंडल सक्रिय हो जाता है। कुंडली के चुंबकीय बल में परिवर्तन के कारण। कॉन्ट्रो1 वाल्व कोर समायोजन के लिए स्प्रिंग का विरोध करेगा। वाल्व स्पूल स्ट्रोक और वर्तमान क्रॉस-अनुभागीय क्षेत्र पर। निर्देश संकेत के सीधे आनुपातिक। जब पूर्व निर्धारित नियंत्रण मान 0 होता है, तो इलेक्ट्रॉनिक तत्व। स्प्रिंग बल का विरोध करने के लिए नियंत्रण वाल्व कोर को समायोजित करें और इसे केंद्र स्थिति में ले जाएं। निष्क्रिय अवस्था में, स्प्रिंग वाल्व कोर को लगाने के लिए चलाता है

यह एक असफल सुरक्षित स्थिति में है।

--गति अक्ष नियंत्रक निम्नलिखित नियंत्रण कार्यों को कार्यान्वित करता है

•आयतन प्रवाह नियंत्रण

•स्थिति नियंत्रण

•दबाव/बल नियंत्रण

•रिलीज़ स्थिति/दबाव और स्थिति/बल नियंत्रण

- कमांड वैल्यू को एनालॉग इंटरफ़ेस (X1) के माध्यम से इनपुट किया जा सकता है या बस इंटरफ़ेस X4 के माध्यम से इनपुट किया जा सकता है

--वास्तविक मान को एनालॉग इंटरफ़ेस (X1) के माध्यम से पढ़ा जा सकता है या बस इंटरफ़ेस X4 के माध्यम से प्राप्त किया जा सकता है

- नियंत्रण पैरामीटर बस के माध्यम से सेट किए जा सकते हैं

-- दोष निदान

एकीकृत इलेक्ट्रॉनिक घटक निम्नलिखित दोष स्थितियों में नियंत्रण सक्षम करते हैं, कुंडल शक्ति खो देता है और नियंत्रण वाल्व कोर विफल सुरक्षित स्थिति में वापस आ जाता है।

•बिजली की विफलता

•वाल्व कोर विस्थापन सेंसर ओपन सर्किट दोष

•संचार विफलता

•4-20mA कमांड सिग्नल ओपन सर्किट फॉल्ट

•बाहरी विस्थापन सेंसर की खराबी

•बाहरी विस्थापन सेंसर की खराबी
