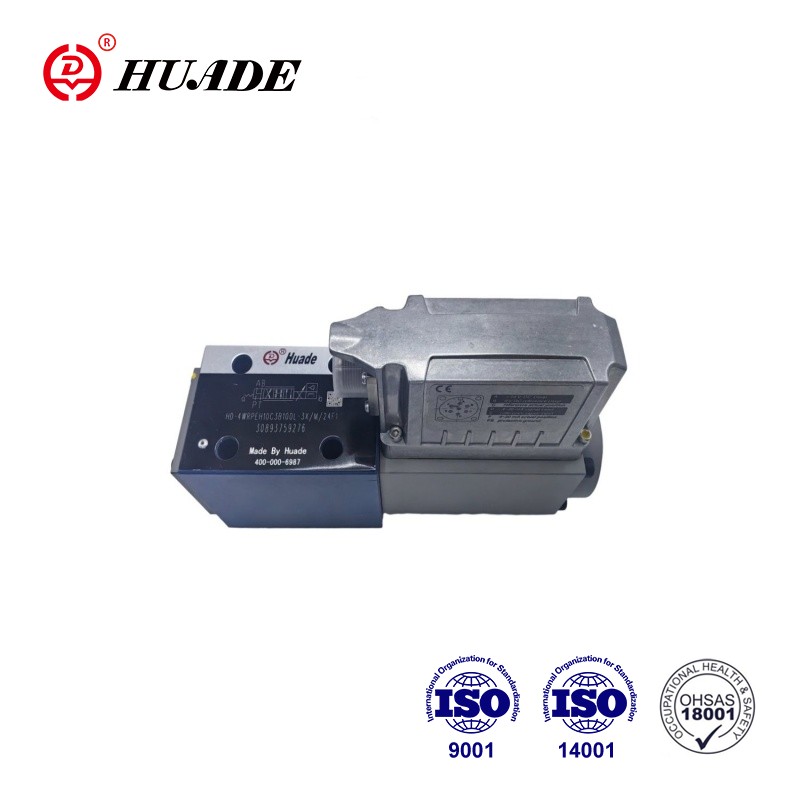

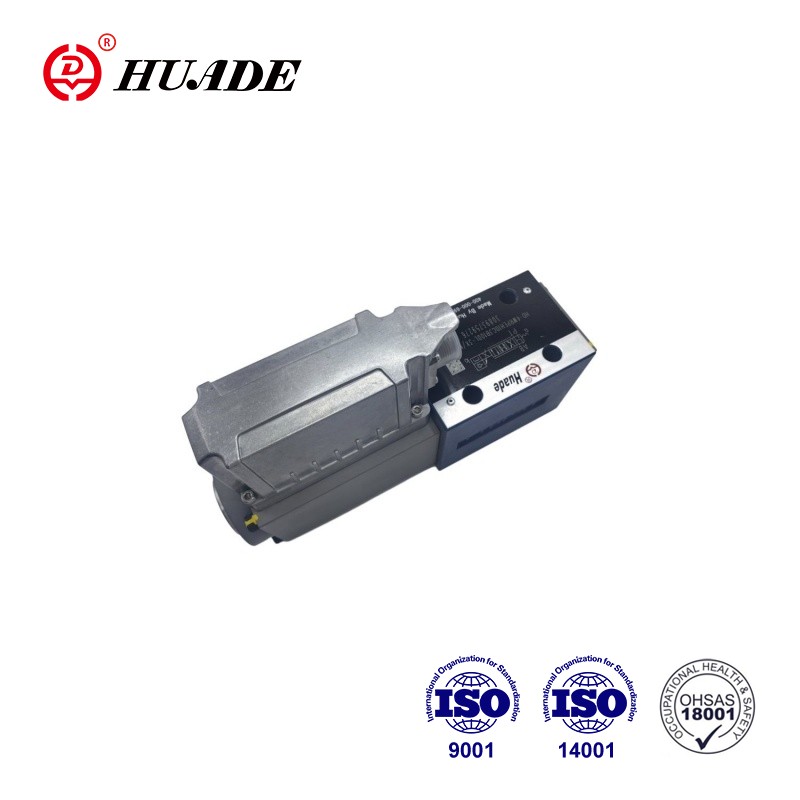

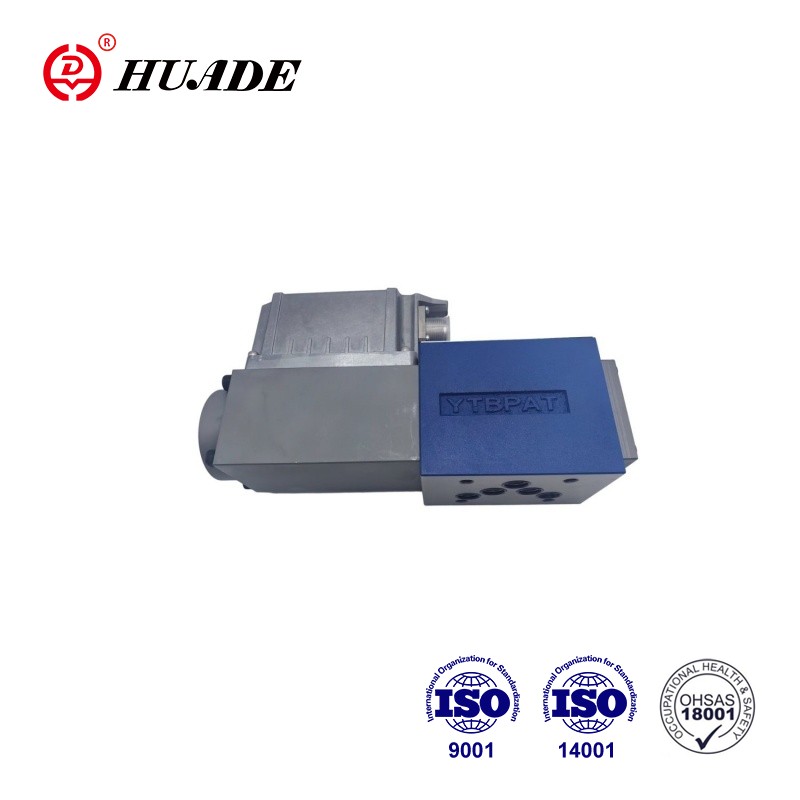

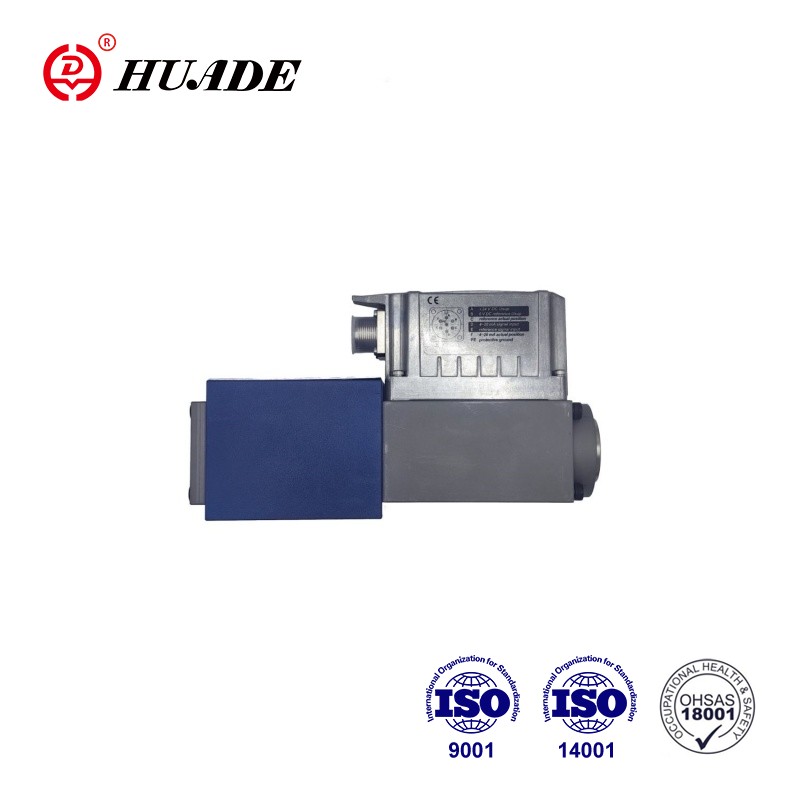

4WRPEH 10- 3X वाल्व विद्युत स्थिति प्रतिक्रिया और एकीकृत इलेक्ट्रॉनिक्स (ओबीई) के साथ एक प्रत्यक्ष-अभिनय दिशात्मक नियंत्रण वाल्व है। 4WRPEH 10- 3X उच्च प्रतिक्रिया सटीकता वाला एक सबप्लेट माउंटेड वाल्व है और उच्च-परिशुद्धता स्थिति, गति और दबाव नियंत्रण के लिए उपयुक्त है। प्रत्यक्ष-अभिनय सर्वो आनुपातिक वाल्व के कार्य सिद्धांत को संक्षेप में प्रस्तुत किया जा सकता है: द्रव प्रवाह और दबाव का सटीक नियंत्रण प्राप्त करने के लिए वाल्व कोर सीधे विद्युत चुम्बकीय बल द्वारा संचालित होता है।
| तकनीकी डाटा | ||
| सामान्य | ||
| कनेक्शन का प्रकार | सबप्लेट माउंटिंग | |
| पोर्टिंग पैटर्न | आईएसओ 4401-05-04-0-05 | |
| वजन (किलो) | 7.1 | |
| स्थापना स्थिति | कोई | |
| परिवेश तापमान सीमा (डिग्री सेल्सियस) | –20… +60 | |
| परिवहन तापमान (डिग्री सेल्सियस) | –30…+80 | |
| अधिकतम भंडारण समय (वर्ष) | 1 | |
| अधिकतम सापेक्ष आर्द्रता (कोई संघनन नहीं) (%) | 95 | |
| EN 60529 के अनुसार सुरक्षा वर्ग | IP65 (यदि उपयुक्त और सही ढंग से लगाए गए मेटिंग कनेक्टर का उपयोग किया जाता है) | |
| अधिकतम सतह तापमान (डिग्री सेल्सियस) | 150 | |
| एन आईएसओ 13849 के अनुसार एमटीटीएफडी मूल्य (वर्ष) | 150 (अधिक जानकारी के लिए डेटा शीट 08012 देखें) | |
| इसका परीक्षण DIN EN 60068-2-6 के अनुसार होता है | 10 ... 2000 हर्ट्ज / अधिकतम 10 ग्राम / 10 चक्र / 3 अक्ष | |
| DIN EN 60068-2-64 के अनुसार शोर परीक्षण | 20… 2000 हर्ट्ज / 10 ग्राम आरएमएस / 30 ग्राम पीक / 30 मिनट। / 3 अक्ष | |
| DIN EN 60068-2-27 के अनुसार परिवहन झटका | 15 ग्राम / 11 एमएस / 3 झटके / 3 अक्ष | |
| DIN EN 60068-2-27 के अनुसार झटका | 35 ग्राम / 6 एमएस / 1000 झटके / 3 अक्ष | |
| अनुपालन | ▶ ईएमसी निर्देश 2014/30/ईयू के अनुसार सीई, के अनुसार परीक्षण किया गया | EN 61000-6-2 और EN 61000-6-3 |
| ▶ RoHS निर्देश | 2011/65/ईयू | |
| हाइड्रोलिक | |||
| अधिकतम परिचालन दबाव | ▶ पोर्ट ए, बी, पी (बार) | 350 | |
| ▶ पोर्ट टी (बार) | 250 | ||
| हाइड्रोलिक द्रव | पृष्ठ 7 पर तालिका देखें | ||
| श्यानता सीमा | ▶ अनुशंसित (मिमी2/एस) | 20… 100 | |
| ▶ अधिकतम स्वीकार्य (मिमी2/एस) | 10… 800 | ||
| हाइड्रोलिक द्रव तापमान रेंज (प्रवाहित) (डिग्री सेल्सियस) | -20…+70 | ||
| हाइड्रोलिक द्रव के संदूषण की अधिकतम स्वीकार्य डिग्री; आईएसओ 4406 के अनुसार स्वच्छता वर्ग (सी) | कक्षा 18/16/13 | ||
| मूल्यांकित प्रवाह (∆p= 35 बार प्रति नियंत्रण किनारा) (एल/मिनट) | 50 | 100 | |
| उपयोग की सीमा (∆पी) फ़ेलसेफ़ में संक्रमण के संबंध में (मान सारांशित किनारे पर लागू होते हैं) | ▶ प्रतीक C3, C5, C (बार) | 350 | 140 |
| ▶ प्रतीक C1, C4 (बार) | 250 | 100 | |
विशेषताएँ:
▶विश्वसनीय - सिद्ध और मजबूत डिजाइन
▶सुरक्षित - स्विच-ऑफ स्थिति में नियंत्रण स्पूल की असफल-सुरक्षित स्थिति
▶ऊर्जा-कुशल - कोई पायलट तेल की मांग नहीं
▶उच्च गुणवत्ता - सर्वो गुणवत्ता में स्पूल और स्लीव को नियंत्रित करें
▶लचीला - स्थिति, वेग और दबाव नियंत्रण के लिए उपयुक्त
▶सटीक - उच्च प्रतिक्रिया संवेदनशीलता और थोड़ा हिस्टैरिसीस
▶आईओ-लिंक इंटरफ़ेस, वैकल्पिक
▶आईओ-लिंक इंटरफ़ेस, वैकल्पिक। वाल्व का उपयोग के साथ
श्रेणी 3 तक शट-ऑफ तत्व के रूप में आईओ-लिंक,
EN 13849-1 के अनुसार पीएल डी।
आवेदन पत्र:
आनुपातिक दिशात्मक सर्वो वाल्व 4WRPEH10-3X का व्यापक रूप से औद्योगिक स्वचालन, इंजीनियरिंग मशीनरी और समुद्री इंजीनियरिंग के क्षेत्र में उपयोग किया जाता है।
स्थापित करना
HD-4WRPEH उच्च-प्रतिक्रिया वाल्व में मुख्य रूप से शामिल हैं:
▶ नियंत्रण स्पूल और सर्वो में आस्तीन के साथ वाल्व आवास
गुणवत्ता (1)
▶ स्थिति ट्रांसड्यूसर के साथ सोलनॉइड को नियंत्रित करें (2)
(वैकल्पिक रूप से इलेक्ट्रॉनिक्स सुरक्षा झिल्ली के साथ (6))
▶ ऑन-बोर्ड इलेक्ट्रॉनिक्स (ओबीई) (3) एनालॉग या आईओ-लिंक इंटरफ़ेस के साथ (4) (वैकल्पिक रूप से डंपिंग के साथ)
प्लेट (5))
समारोह
एकीकृत इलेक्ट्रॉनिक्स (ओबीई) निर्दिष्ट कमांड मान की तुलना स्थिति वास्तविक मान से करता है। नियंत्रण विचलन के मामले में, स्ट्रोक सोलनॉइड सक्रिय हो जाएगा। परिवर्तित सोलनॉइड बल के कारण, नियंत्रण स्पूल को स्प्रिंग के विरुद्ध समायोजित किया जाता है। स्ट्रोक/नियंत्रण स्पूल क्रॉस-सेक्शन को कमांड मान के आनुपातिक रूप से नियंत्रित किया जाता है। 0 की कमांड वैल्यू प्रीसेटिंग के मामले में, इलेक्ट्रॉनिक्स स्प्रिंग के विरुद्ध नियंत्रण स्पूल को केंद्रीय स्थिति में समायोजित करता है। निष्क्रिय स्थिति में, स्प्रिंग अधिकतम तनाव रहित होता है और वाल्व विफल-सुरक्षित स्थिति में होता है।
सुरक्षा फ़ंक्शन (आईओ-लिंक शट-ऑफ)
आईओ-लिंक मास्टर (क्लास बी-पोर्ट), पिन 2 और 5 पर आपूर्ति वोल्टेज को बंद करके, आईओ-लिंक वाल्व को सुरक्षित रूप से बंद किया जा सकता है। आपूर्ति वोल्टेज बंद होने के बाद, वाल्व का नियंत्रण स्पूल विफल-सुरक्षित स्थिति में सेट हो जाता है।
सुरक्षा शट-डाउन के लिए हाइड्रोलिक शर्त की गारंटी देने के लिए, नियंत्रण स्पूल/आस्तीन के ओवरलैप पर भी विचार किया जाना चाहिए।
पर्याप्त ओवरलैप की गारंटी C3, C5, C4 और C1 प्रतीकों द्वारा दी जाती है।
सुरक्षित शट-ऑफ आईओ-लिंक वाल्व का हिस्सा नहीं है और मशीनरी के सुरक्षित डिजाइन के लिए इसे ध्यान में रखा जाना चाहिए।
सोलनॉइड शट-ऑफ को नियंत्रित करें
निम्नलिखित त्रुटियों के मामले में, नियंत्रण सोलनॉइड को एकीकृत इलेक्ट्रॉनिक्स (ओबीई) द्वारा डी-एनर्जेटिक किया जाता है और नियंत्रण स्पूल को विफल-सुरक्षित स्थिति में सेट किया जाता है:
▶ न्यूनतम आपूर्ति वोल्टेज से नीचे गिरना
▶ केवल इंटरफ़ेस "F1" पर:
- 2 एमए के न्यूनतम वर्तमान कमांड मान से नीचे गिरना (कमांड वैल्यू लाइन (करंट लूप) का केबल ब्रेक शामिल है)
▶ केवल इंटरफ़ेस "L1" पर:
- निष्क्रिय, संचार व्यवधान सक्षम करें
(प्रहरी)
– आंतरिक आईओ-लिंक त्रुटि के मामले में
▶ केवल इंटरफ़ेस "C6" पर:
- इसके अतिरिक्त, निष्क्रिय जारी करें
डंपिंग प्लेट "डी"
अवमंदन प्लेट (5) त्वरण को कम कर देती है
ऑन-बोर्ड इलेक्ट्रॉनिक्स पर आयाम (आवृत्ति >300 हर्ट्ज)।
सूचना:
मुख्य रूप से कम-आवृत्ति उत्तेजना <300 हर्ट्ज वाले अनुप्रयोगों के लिए डंपिंग प्लेट का उपयोग करने की अनुशंसा नहीं की जाती है।
इलेक्ट्रॉनिक्स सुरक्षा झिल्ली "-967"
- एकीकृत इलेक्ट्रॉनिक्स (ओबीई) के आवास में घनीभूत गठन को रोकने के लिए, एक इलेक्ट्रॉनिक्स सुरक्षा झिल्ली (6) का उपयोग किया जा सकता है।
उच्च परिवेशी वायु आर्द्रता के साथ उद्योग-मानक स्थितियों के बाहर उपयोग के लिए अनुशंसित
महत्वपूर्ण चक्रीय तापमान परिवर्तन (जैसे बाहर)।
के प्रतीक आनुपातिक दिशात्मक सर्वो वाल्व 4WRPEH 10-3X
