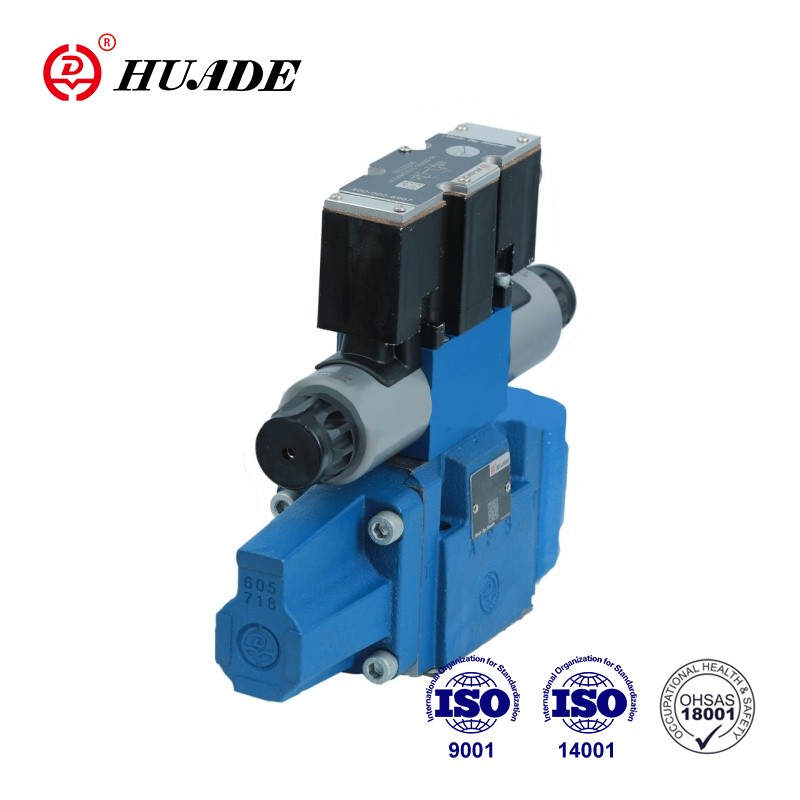

आनुपातिक दिशात्मक वाल्व 4Wrze-7x

Huafilter Huade हाइड्रोलिक का अनुमोदित वितरक है, आनुपातिक दिशात्मक वाल्व 4Wrze-7x की आपूर्ति करता है। स्वतंत्र अनुसंधान और विकास के वर्षों के साथ -साथ रेक्स्रोथ से शुरू होने वाली प्रौद्योगिकी के बाद, हुएडे के आनुपातिक दिशात्मक नियंत्रण वाल्व में स्थिर प्रदर्शन है, जो इसे रेक्स्रोथ के लिए एक उत्कृष्ट और सस्ती विकल्प बनाता है।

जांच भेजें पीडीएफ डाउनलोड

उत्पाद वर्णन

HD-4Wrze वाल्व टाइप पायलट संचालित 4-वे वाल्व हैं जो आनुपातिक सोलनॉइड के माध्यम से सक्रिय होते हैं, वे प्रवाह की दिशा और दर को नियंत्रित करते हैं। इस आनुपातिक दिशात्मक वाल्व में उच्च लागत प्रदर्शन है। कारखाना दुनिया भर से उन्नत उत्पादन उपकरणों से सुसज्जित है और प्रत्येक आनुपातिक वाल्व के स्थिर प्रदर्शन को सुनिश्चित करने के लिए कठोर परीक्षण प्रक्रियाएं हैं।

आनुपातिक आनुपातिक दिशात्मक वाल्व 4WRZE-7X का उत्पाद पैरामीटर

हाइड्रोलिक
नाम मात्र का आकार		10	16	25	32
परिचालन दाब	पायलट तेल आपूर्ति बाहरी	3 ~ 10
-पिलोट वाल्व (एमपीए)	पायलट तेल आपूर्ति आंतरिक	10 ~ 31.5	10 ~ 35
-अन वाल्व (एमपीए)		31.5	35
रिटर्न लाइन प्रेशर (एमपीए)	पोर्ट टी (पायलट ऑयल ड्रेन एक्सटर्मल)	31.5	25	25	15
	पोर्ट टी (पायलट तेल नाली इंटरम)	3
	पोर्ट वाई	3
स्पूल आंदोलन के लिए पायलट तेल की मात्रा (CM3) 0 ~ 100%		1.7	4.6	10	26.5
पोर्ट एक्स और वाई (एल/मिनट) पर पायलट तेल प्रवाह इनपुट सिग्नल 0 ~ 100% के कदम के लिए		3.5	5.5	7	15.9
मुख्य वाल्व (एल/मिनट) के माध्यम से प्रवाह		170	460	870	1600
हिस्टैरिसीस %		≤6
प्रेशर द्रव		खनिज OI1 से DIN 51 524
दबाव द्रव तापमान सीमा		-20 ~ 80
चिपचिपापन सीमा (mm2/s)		20 ~ 380
इंस्टालेशन		वैकल्पिक, अधिमानतः क्षैतिज
संस्करण WRZ के लिए वजन ... (WRZE के लिए "अतिरिक्त रूप से 0.2 किग्रा)		7.8	13.4	18.2	42.2

विद्युतीय
वाल्व प्रकार		सितम्बर	सिकुड़ना
वोल्टेज प्रकार		डीसी
Max.current (ए)		1.5	2.5
सोलनॉइड कॉइल प्रतिरोध	20 ℃ पर ठंडा मूल्य	4.8	2
	अधिकतम।	7.2	3
सुरक्षा		IP65
कुंडल तापमान		150 तक
कर्तव्य %		100
नियंत्रण इलेक्ट्रॉनिक्स		HD-VT-VSPA2-50-1X/।	एकीकृत नियंत्रण इलेक्ट्रॉनिक्स

उत्पाद सुविधा और आनुपातिक दिशात्मक वाल्व 4WRZE-7X का अनुप्रयोग

विशेषताएँ:

▶ पायलट ने आनुपातिक दिशात्मक वाल्व का संचालन किया

▶ सबप्लेट माउंटिंग के लिए

▶ दिशा और प्रवाह की दर का नियंत्रण

▶ वसंत केंद्रित नियंत्रण स्पूल

एक एकल स्रोत से ▶ वाल्व और आनुपातिक नियंत्रण इलेक्ट्रॉनिक्स

आवेदन पत्र:

HD-4WRZE वाल्व का उपयोग दिशा और प्रवाह को नियंत्रित करने के लिए किया जाता है।

आनुपातिक दिशात्मक वाल्व 4WRZE-7X का खंड और प्रतीक

वाल्व में मूल रूप से शामिल हैं: पायलट वाल्व ①, मुख्य स्पूल ④, मुख्य वाल्व ⑥, और सेंटरिंग स्प्रिंग ③। डी-एन्जिटाइज्ड कंडीशन में सोलनॉइड बी के साथ कंट्रोल स्पूल to दाईं ओर ले जाता है। पायलट वाल्व को पायलट ऑयल की आपूर्ति पोर्ट पी या बाहरी के माध्यम से पोर्ट एक्स के माध्यम से आंतरिक होती है। पायलट वाल्व के माध्यम से पायलट ऑयल फ्लो।

डी-एन्जिटेड स्थिति में सोलनॉइड ए के साथ मुख्य स्पूल बाईं ओर ले जाता है। पी से बी और सोलनॉइड के ए से टी। डी-एनर्जाइजेशन से कनेक्शन, नियंत्रण स्पूल और पायलट स्पूल ④ को अपने केंद्र के पदों में वापस ले जाया जाता है।

आनुपातिक दिशात्मक वाल्व 4WREZE-7X का प्रतीक

पायलट तेल आपूर्ति
