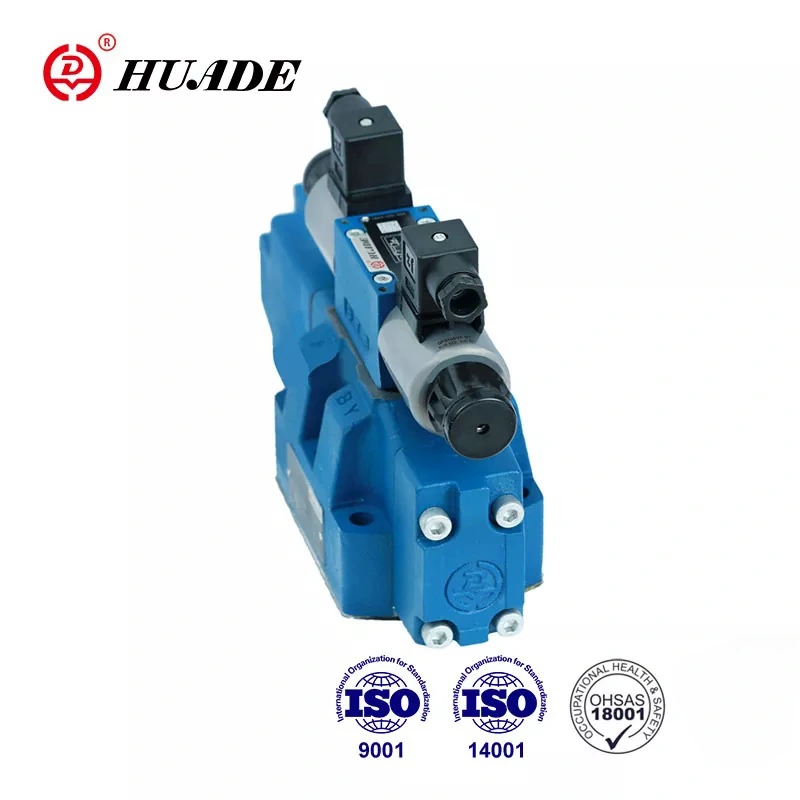

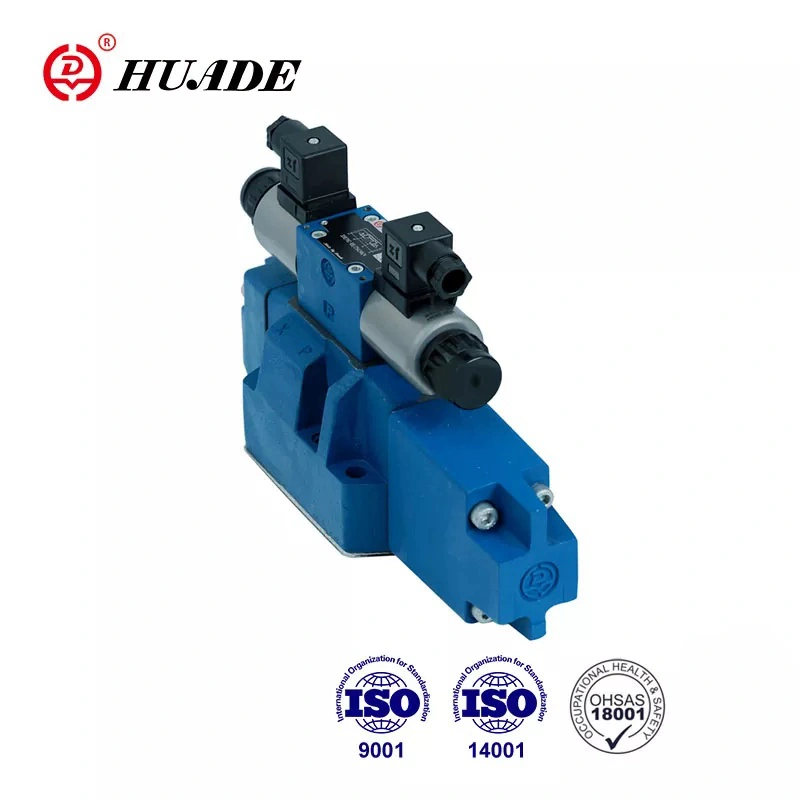

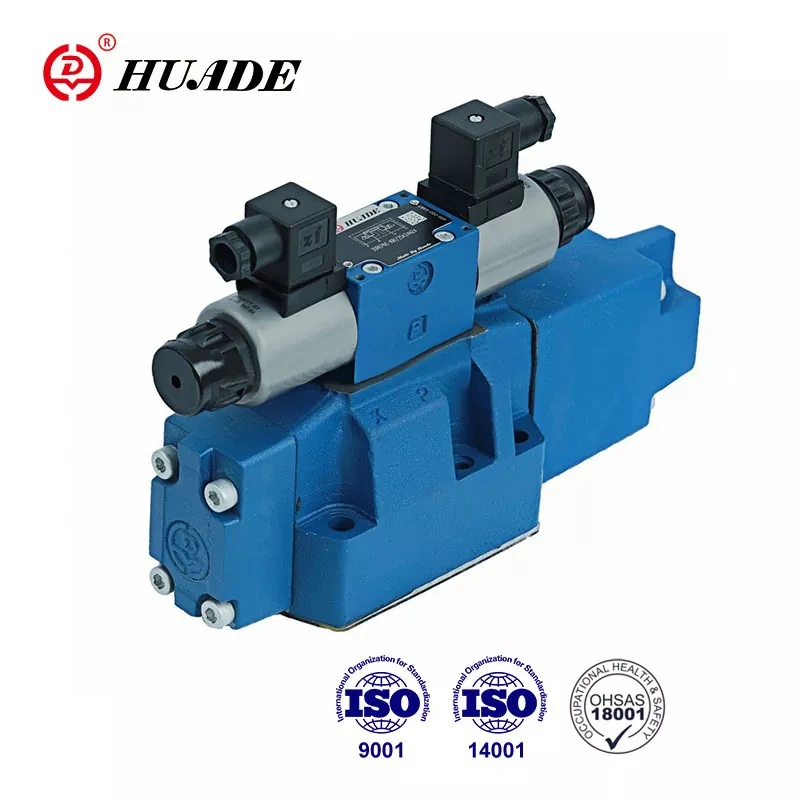

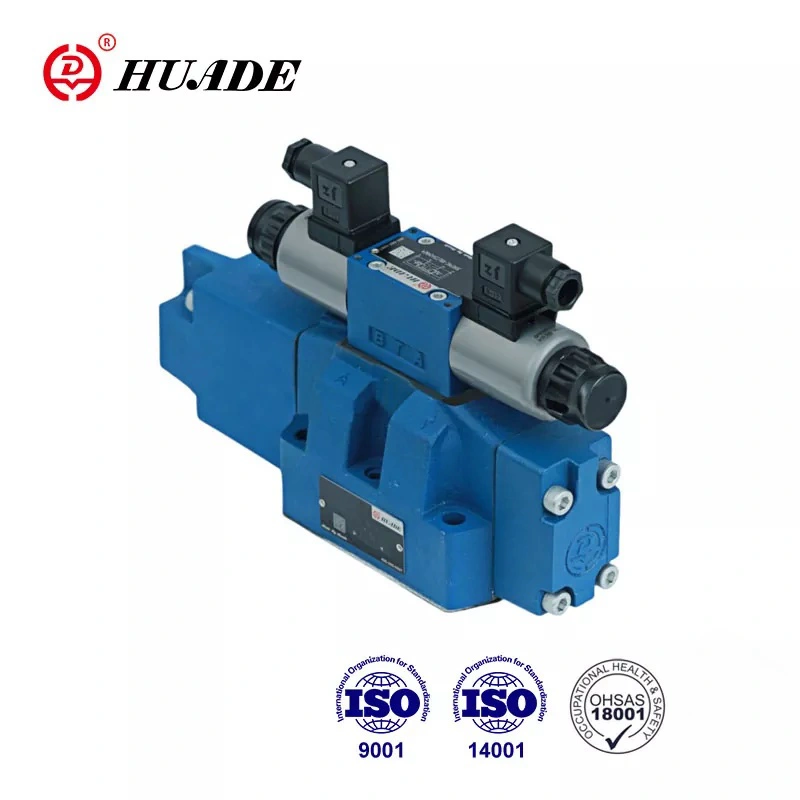

एक एकल 4WRH आनुपातिक वाल्व प्रवाह और प्रवाह दिशा दोनों को नियंत्रित कर सकता है, जिससे सिस्टम संरचना सरल हो जाती है। वाल्व बॉडी मजबूत प्रवाह क्षमता और बड़ी प्रवाह दर के साथ कास्ट इनर चैनल को अपनाती है। मुख्य वाल्व अक्षीय त्रिकोणीय नियंत्रण खांचे को अपनाता है, जिसमें नियंत्रण कंधे पर छोटे दबाव की गिरावट और दबाव की हानि होती है। टाइप 4WRH आनुपातिक वाल्व बड़े प्रवाह और उच्च परिशुद्धता आवश्यकताओं वाले सिस्टम के लिए उपयुक्त है।
|
हाइड्रोलिक डेटा |
|||||
|
आकार |
10 |
16 |
25 |
32 |
|
|
पायलट वाल्व दबाव (एमपीए) |
बाहरी पायलट तेल आपूर्ति |
3 से 10 |
|||
|
आंतरिक पायलट तेल आपूर्ति |
10 तक (10 से अधिक को ZDR6DP2-30B/75YM इंस्टॉल करना होगा) |
||||
|
मुख्य वाल्व दबाव (एमपीए) |
31.5 |
35 |
|||
|
वापसी दबाव (एमपीए) |
पोर्ट टी (बाहरी पायलट तेल वापसी) |
31.5 |
25 |
15 |
|
|
पोर्ट टी (आंतरिक पायलट तेल वापसी) |
3 |
||||
|
वाई पोर्ट |
3 |
||||
|
पायलट तेल की मात्रा (सेमी3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
पोर्ट एक्स या वाई पर पायलट तेल प्रवाह (एल/मिनट) |
3.5 |
5.5 |
7 |
15.9 |
|
|
मुख्य वाल्व के माध्यम से प्रवाह (एल/मिनट) |
270 |
460 |
877 |
1600 |
|
|
हिस्टैरिसीस (एल/मिनट) |
6 |
||||
|
पुनरावृत्ति (%) |
3 |
||||
|
संदूषण की डिग्री(㎛) |
≤20 |
||||
|
तरल पदार्थ |
खनिज तेल (एनबीआर सील के लिए)। फॉस्फेट एस्टर (एफपीएम सील के लिए) |
||||
|
श्यानता सीमा(मिमी ²/सेकेंड) |
2.8 से 380 |
||||
|
द्रव तापमान सीमा (℃) |
-20 से +70 |
||||
|
स्थापित करने की स्थिति |
वैकल्पिक |
||||
|
वजन (किलो) |
एक सोलनॉइड वाला वाल्व |
7.4 |
12.7 |
17.5 |
41.8 |
|
दो सोलनॉइड वाला वाल्व |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
विद्युतीय आकड़ा |
||
|
आपूर्ति का प्रकार |
डीसी |
|
|
सोलनॉइड की नाममात्र धारा (ए) |
0.8 |
|
|
कुंडल प्रतिरोध (Ω) |
ठंडा (at20℃) 19.5; अधिकतम वाल्व, गर्म 28.8 |
|
|
पर्यावरण का तापमान (℃) |
50 |
|
|
कुंडल तापमान (℃) |
150 |
|
|
साइकिल शुल्क |
निरंतर |
|
|
पायलट वर्तमान (ए) |
0.02 |
|
|
इन्सुलेशन |
आईपी65 |
|
|
संबंधित |
1 रैंप समय के साथ |
VT-3000S30 |
|
5 रैंप समय के साथ |
VT3006S30 |
|
|
बिजली का संपर्क |
प्लग कनेक्शन |
|
विशेषताएँ:
▶ पायलट दिशा WRH आनुपातिक वाल्व
▶ सबप्लेट माउंटिंग के लिए
▶ हाइड्रोलिक द्रव की दिशा और प्रवाह दर दोनों के नियंत्रण के लिए
▶ स्प्रिंग केंद्रित. कोई स्पूल ड्रिफ्ट नहीं
▶ नियंत्रण भूमि पर निम्न दबाव में गिरावट
▶ वाल्व और इलेक्ट्रॉनिक नियंत्रण एक ही स्रोत से
▶ आनुपातिक सोलनॉइड ऑपरेशन
▶ DIN 24 340 फॉर्म A, ISO4401 और CETOP-RP121H पर पोर्टिंग पैटर्न
आवेदन पत्र:
टाइप 4WRH आनुपातिक वाल्व का व्यापक रूप से विभिन्न उद्योगों जैसे मशीन टूल्स, धातु विज्ञान, प्रकाश उद्योग, खनन, इंजीनियरिंग आदि में उपयोग किया जाता है।
प्रकार 4WRH वाल्व दबाव नियंत्रण वाल्व के माध्यम से बाहरी संचालन के लिए पायलट द्वारा संचालित आनुपातिक दिशात्मक वाल्व हैं। कार्य और सिद्धांत वाल्व प्रकार 4WRZ के लिए समान है। इंटर-कनेक्टिंग प्लेट (12) पायलट कनेक्शन A को कनेक्शन T(Y) से जोड़ती है। ) और पी (एक्स) के साथ पायलट कनेक्शन बी। मुख्य वाल्व पर पायलट दबाव 0.4 एमपीए से 2.5 एमपीए तक होना चाहिए। इसलिए प्रवाह या तो पी से ए और बी से टी या पी से बी और ए से टी तक है।
आनुपातिक दिशात्मक वाल्व 4WRH की संरचना
पायलट वाल्व
पायलट वाल्व एक आनुपातिक सोलनॉइड संचालित 3-तरफ़ा दबाव कम करने वाला वाल्व (प्रकार 3DREP6) है। थ्रॉटल इंसर्ट को पोर्ट A और B में स्थापित किया गया है, अधिक जानकारी के लिए 3DREP6 का पाठ देखें।
पायलट वाल्व प्रकार 3DREP6 की संरचना
आनुपातिक दिशात्मक वाल्व 4WRH का प्रतीक
