कभी किसी कूड़ा उठाने वाले ट्रक को काम करते हुए देखा और सोचा:"यह कैसे जानता है कि पहले कंटेनर को उठाना है, फिर उसे पूरी तरह से झुका देना है?"या हो सकता है कि आपने फ़ैक्टरी रोबोटों को सही क्रम में काम करते देखा हो और सोचा हो,"क्या चीज़ उन्हें इतना समन्वित बनाती है?"
उत्तर आपको आश्चर्यचकित कर सकता है - यह अक्सर एक सरल लेकिन शानदार उपकरण होता है जिसे दबाव अनुक्रम वाल्व कहा जाता है। और इस गाइड के अंत तक, आप ठीक से समझ जाएंगे कि कैसे ये "यांत्रिक दिमाग" हमारी दुनिया को सुचारू रूप से चलाते हैं।

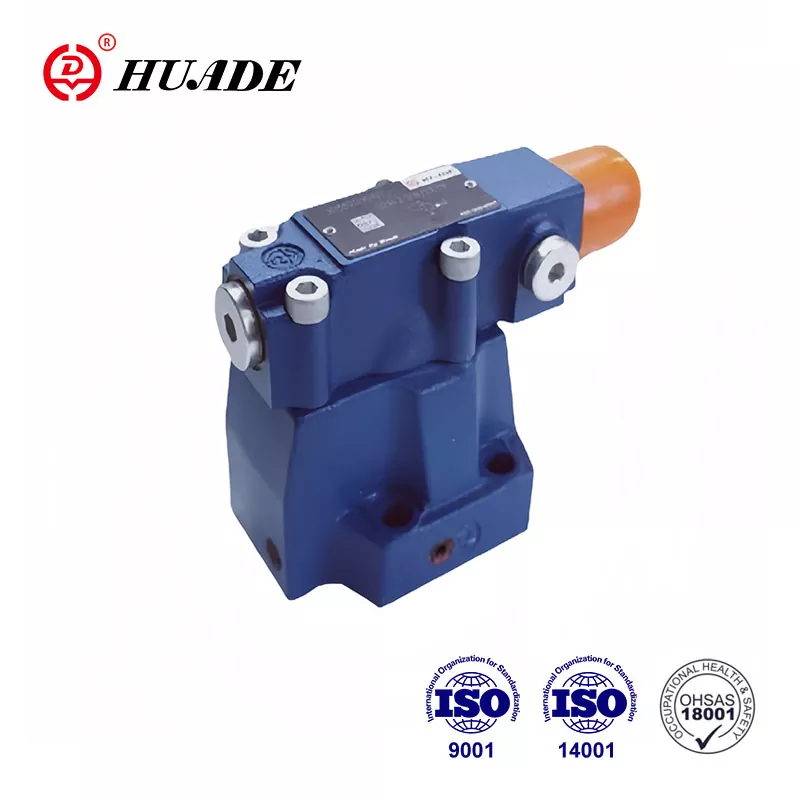

दबाव अनुक्रम वाल्व क्या है? (सरल उत्तर)
एक दबाव अनुक्रम वाल्व (का हिस्सा)दबाव नियंत्रण छिद्रसिस्टम) एक की तरह हैहाइड्रोलिक सिस्टम के लिए स्मार्ट ट्रैफिक लाइट. जैसे ट्रैफिक लाइट नियंत्रित करती है कि कारें कब चल सकती हैं, यह वाल्व नियंत्रित करता है कि मशीन के विभिन्न हिस्से कब काम करना शुरू कर सकते हैं।
यहाँ मुख्य विचार है:यह तब तक बंद (लाल बत्ती) रहता है जब तक दबाव एक विशिष्ट स्तर तक नहीं बन जाता, फिर हाइड्रोलिक द्रव को अगले घटक तक प्रवाहित करने के लिए खुलता है (हरी बत्ती)। यह बिना किसी कंप्यूटर या विद्युत नियंत्रण की आवश्यकता के स्वचालित अनुक्रमण बनाता है।
त्वरित उदाहरण:
मूंगफली का मक्खन सैंडविच बनाने के बारे में सोचें:
स्टेप 1:रोटी तैयार करें (प्राथमिक क्रिया)
इंतज़ार:सुनिश्चित करें कि रोटी ठीक से रखी हुई है
चरण दो:मूंगफली का मक्खन जोड़ें (द्वितीयक क्रिया)
एक दबाव अनुक्रम वाल्व मशीनों के लिए वही काम करता है - यह सुनिश्चित करता है कि चरण 2 शुरू होने से पहले चरण 1 पूरी तरह से समाप्त हो जाए।
आपकी मशीनों को दबाव अनुक्रम वाल्व की आवश्यकता क्यों है?
आश्चर्य है कि हम सब कुछ एक ही बार में क्यों नहीं होने दे सकते? यहां बताया गया है कि उचित अनुक्रमण क्यों मायने रखता है:
अनुक्रम नियंत्रण के बिना, आपके पास अराजकता होगी। कल्पना करें कि यदि आपकी कार के ट्रांसमिशन ने इंजन चालू होने के दौरान ही गियर बदलने की कोशिश की, या यदि 3डी प्रिंटर ने बिस्तर गर्म होने से पहले ही प्रिंट करना शुरू कर दिया। उचित अनुक्रमण के बिना हाइड्रोलिक सिस्टम में ठीक यही होता है।
व्यावसायिक मामला (इंजीनियर उन्हें क्यों पसंद करते हैं):
शून्य बिजली की आवश्यकता- विस्फोटक वातावरण में काम करता है जहां इलेक्ट्रॉनिक्स विफल हो जाते हैं
बुलेटप्रूफ विश्वसनीयता- कम हिस्से का मतलब कम विफलताएं (सामान्य जीवनकाल: 10+ वर्ष)
लागत बचत- $5,000 के PLC सिस्टम को $200 के वाल्व से बदल सकता है
रखरखाव में सरलता- अधिकांश तकनीशियन बुनियादी उपकरणों के साथ उनकी सेवा कर सकते हैं
वास्तविक प्रश्न:क्या आप गंदे, उच्च दबाव वाले वातावरण में किसी कंप्यूटर प्रोग्राम या साधारण यांत्रिक उपकरण पर भरोसा करेंगे? अधिकांश अनुभवी इंजीनियर हर बार मैकेनिकल चुनते हैं।
दबाव अनुक्रम वाल्व कैसे काम करता है?
कार्य सिद्धांत वास्तव में काफी सरल है:
मूल प्रक्रिया:
प्राथमिक कार्रवाई शुरू होती है- पहला सिलेंडर या मोटर काम करना शुरू करता है
दबाव बनता है- जब पहली क्रिया पूरी हो जाती है, तो द्रव गति करना बंद कर देता है और दबाव बढ़ जाता है
वाल्व खुलता है- एक बार जब दबाव निर्धारित बिंदु (जैसे 400 पीएसआई) तक पहुंच जाता है, तो अनुक्रम वाल्व खुल जाता है
द्वितीयक क्रिया आरंभ होती है- द्रव दूसरे सिलेंडर या मोटर में प्रवाहित होता है
इसे नदी पर बने बांध की तरह समझें। बांध (अनुक्रम वाल्व) पानी को तब तक रोके रखता है जब तक पानी का स्तर (दबाव) पर्याप्त नहीं हो जाता। फिर यह पानी को नीचे की ओर प्रवाहित करने के लिए द्वार खोलता है।
मुख्य भाग (अंदर क्या है):
वाल्व बॉडी- मुख्य आवास (एक घर की तरह)
वसंत- "ट्रिगर प्रेशर" सेट करता है (दरवाजे के ताले की तरह)
एडजस्टमेंट स्क्रू- आपका दबाव डायल (थर्मोस्टेट की तरह)
बाहरी जल निकासी बंदरगाह- रीडिंग सटीक रखता है (दबाव राहत छेद की तरह)
एक टिप के लिए:बाहरी नाली महत्वपूर्ण है - इसके बिना, बैकप्रेशर वाल्व को गलत समय पर खोलने में मूर्ख बना सकता है। अपने सिस्टम डिज़ाइन में हमेशा बाहरी ड्रेन निर्दिष्ट करें।
हाइड्रोलिक अनुक्रम वाल्व प्रकार: आपको किसकी आवश्यकता है?
इस बात को लेकर असमंजस में हैं कि किस प्रकार का चयन करें? यहां वह विवरण दिया गया है जो आपको महंगी गलतियों से बचाएगा।
[दूसरे से तुलना करेंदबाव नियंत्रण वाल्व प्रकार]
1. प्रत्यक्ष-अभिनय हाइड्रोलिक अनुक्रम वाल्व
इसे ऐसे समझें:एक साधारण स्प्रिंग-लोडेड दरवाज़ा
प्रतिक्रिया समय:बिजली की तेजी (2-10 मिलीसेकंड)
दबाव सीमा:आमतौर पर 5,000 पीएसआई तक
लागत:बजट अनुकूल ($50-$300)
इसके लिए सर्वोत्तम:छोटे मोबाइल उपकरण, त्वरित-चक्र अनुप्रयोग
नकारात्मक पक्ष:उच्च दबाव पर "उछल-कूद" हो सकता है
2. पायलट-संचालित दबाव अनुक्रम वाल्व
इसे ऐसे समझें:एक परिष्कृत दो-चरणीय प्रणाली
प्रतिक्रिया समय:धीमी लेकिन स्थिर (≈100 मिलीसेकंड)
दबाव सीमा:10,000+ पीएसआई तक
लागत:उच्च निवेश ($200-$1,500)
इसके लिए सर्वोत्तम:बड़े औद्योगिक प्रेस, सटीक विनिर्माण
फ़ायदा:विभिन्न परिस्थितियों में चट्टान जैसी ठोस स्थिरता
आपको किसे चुनना चाहिए?यदि आपको गति और सरलता की आवश्यकता है, तो प्रत्यक्ष-अभिनय करें। यदि आपको परिशुद्धता की आवश्यकता है और उच्च प्रवाह को संभालना है, तो पायलट-संचालित आपका उत्तर है।
दबाव अनुक्रम वाल्व अनुप्रयोग: आप उन्हें कहां काम करते हुए पाएंगे
क्या आप जानना चाहते हैं कि ये वाल्व वास्तव में कहाँ काम करते हैं? वे हर जगह हैं - आप शायद बिना जाने-समझे उनका रोज़ सामना करते हैं।
विनिर्माण एवं औद्योगिक उपकरण
सीएनसी मशीनिंग केंद्र:वर्कपीस को क्लैंप करें → काटना शुरू करें → उपकरण वापस लें
अंतः क्षेपण ढलाई:मोल्ड बंद करें → प्लास्टिक डालें → भाग बाहर निकालें
हाइड्रोलिक प्रेस:सामग्री की स्थिति → दबाव डालें → छोड़ें और बाहर निकालें
मोबाइल मशीनरी अनुप्रयोग
कचरा ट्रक:कंटेनर उठाएं → टिप और डंप करें → स्थिति पर लौटें
निर्माण उपकरण:आउटरिगर तैनात करें → भार उठाएं → बूम वापस लें
कृषि मशीनरी:कार्यान्वयन बढ़ाएं → पीटीओ संलग्न करें → ऑपरेशन शुरू करें
विशिष्ट प्रणालियाँ
टेलीस्कोपिक सिलेंडर नियंत्रण:सुचारू संचालन के लिए अनुभागों को उचित क्रम में बढ़ाएँ
मल्टी-स्टेज हाइड्रोलिक सिस्टम:इलेक्ट्रॉनिक नियंत्रण के बिना एकाधिक एक्चुएटर्स का समन्वय करें
नमूना?जब भी आप हाइड्रोलिक उपकरण को सही क्रम में काम करते हुए देखते हैं, तो संभावना है कि शो को व्यवस्थित करने वाला एक अनुक्रम वाल्व हो।
दबाव अनुक्रम वाल्व अन्य वाल्वों से किस प्रकार भिन्न है?
दबाव अनुक्रम वाल्वों को अन्य समान वाल्वों के साथ भ्रमित करना आसान है। यहां उन्हें अलग बताने का तरीका बताया गया है।
[बारे में और सीखोराहत वाल्व कार्य]
अनुक्रम वाल्व बनाम राहत वाल्व
| विशेषता | अनुक्रम वाल्व | रिलीफ वाल्व |
|---|---|---|
| उद्देश्य | संचालन के क्रम को नियंत्रित करता है | सिस्टम को उच्च दबाव से बचाता है |
| डिफ़ॉल्ट स्थिति | बंद किया हुआ | बंद किया हुआ |
| जब यह खुलता है | अगली कार्रवाई शुरू करने के लिए निर्धारित दबाव पर | केवल तभी जब दबाव बहुत अधिक हो जाए |
| तरल पदार्थ कहाँ जाता है | अगले एक्चुएटर के लिए | टैंक पर वापस |
अनुक्रम वाल्व बनाम कम करने वाला वाल्व
| विशेषता | अनुक्रम वाल्व | कम करने वाला वाल्व |
|---|---|---|
| डिफ़ॉल्ट स्थिति | सामान्यतः बंद | सामान्यत: खुला है |
| यह क्या निगरानी रखता है | इनलेट दबाव | आउटलेट दबाव |
| उद्देश्य | अगला ऑपरेशन शुरू करें | डाउनस्ट्रीम दबाव सीमित करें |
हाइड्रोलिक अनुक्रम वाल्व चयन गाइड: इसे पहली बार ठीक से प्राप्त करें
यह अनुमान लगाते-लगाते थक गए कि कौन सा वाल्व काम करेगा? यहां आपकी चरण-दर-चरण चयन प्रक्रिया है:
चरण 1: अपनी सिस्टम आवश्यकताएँ जानें
अधिकतम सिस्टम दबाव:वाल्व को आपके उच्चतम दबाव से 25% ऊपर संभालना चाहिए
माध्यमिक सर्किट प्रवाह दर:आवश्यक GPM की गणना करें (वाल्व को 20% अधिक संभालना होगा)
आवश्यक सटीकता:सामान्य उपयोग के लिए ±50 पीएसआई, सटीक कार्य के लिए ±10 पीएसआई
प्रतिक्रिया समय की आवश्यकता:तेज़ (<50ms) या स्थिर (>100ms)
चरण 2: पर्यावरणीय वास्तविकता की जाँच करें
अपने आप से ये प्रश्न पूछें:
तापमान सीमा क्या है? (मानक सील -10°F से +200°F तक काम करती है)
पर्यावरण कितना गंदा है? (संदूषण प्रतिरोध पर विचार करें)
हाइड्रोलिक द्रव किस प्रकार का है? (पेट्रोलियम, सिंथेटिक, जैव-आधारित?)
किसी विस्फोटक माहौल की चिंता? (विशेष प्रमाणपत्र की आवश्यकता हो सकती है)
चरण 3: अपने वाल्व आकार की गणना करें
प्रवाह क्षमता के लिए सरल सूत्र:
आवश्यक सीवी = प्रवाह दर (जीपीएम) ÷ √(वाल्व पर दबाव ड्रॉप)
उदाहरण:100 पीएसआई उपलब्ध दबाव ड्रॉप के साथ 20 जीपीएम माध्यमिक प्रवाह की आवश्यकता सीवी = 20 ÷ √100 = 2.0
एक टिप के लिए:अधिकतम क्षमता पर संचालन से बचने के लिए अपने वाल्व का आकार हमेशा गणना से 20-30% बड़ा रखें।
दबाव अनुक्रम वाल्व स्थापना युक्तियाँ: महंगी गलतियों से बचें
इंस्टॉल करने के लिए तैयार हैं लेकिन इसके गलत होने को लेकर चिंतित हैं? इन फ़ील्ड-परीक्षणित दिशानिर्देशों का पालन करें:
महत्वपूर्ण सेटअप पैरामीटर
दबाव गणना सेट करें:प्राथमिक भार + 50-100 पीएसआई सुरक्षा मार्जिन
राहत वाल्व समन्वय:अनुक्रम वाल्व के ऊपर रिलीफ वाल्व 150-200 पीएसआई सेट करें
बाहरी नाली कनेक्शन:हमेशा टैंक से कनेक्ट करें (इस पोर्ट को कभी भी प्लग न करें!)
माउंटिंग ओरिएंटेशन:निर्माता के विनिर्देशों का पालन करें (आमतौर पर कोई भी स्थिति ठीक है)
इंस्टालेशन अनुक्रम जो काम करता है
प्री-इंस्टॉलेशन जांच:सभी पोर्ट और कनेक्शन सत्यापित करें
माउंट वाल्व:उचित टॉर्क स्पेक्स का उपयोग करें (आमतौर पर फिटिंग के लिए 15-25 फीट-एलबीएस)
प्रारंभिक दबाव निर्धारित करें:धीमी शुरुआत करें, परीक्षण के दौरान ऊपर की ओर समायोजित करें
परीक्षण चक्र:अंतिम समायोजन से पहले कई पूर्ण चक्र चलाएँ
फ़ाइन ट्यून:इष्टतम प्रदर्शन के लिए सेट दबाव समायोजित करें
सामान्य नौसिखिया गलती:प्रारंभ में दबाव बहुत अधिक निर्धारित करना। हमेशा धीमी शुरुआत करें और ऊपर काम करें - क्षतिग्रस्त उपकरण को ठीक करने की तुलना में दबाव बढ़ाना आसान है।
अनुक्रम वाल्व समस्या निवारण: समस्याओं को तेजी से ठीक करें
सिस्टम ठीक से अनुक्रमण नहीं कर रहा? यहां आपका डायग्नोस्टिक रोडमैप है:
समस्या #1: द्वितीयक कार्रवाई प्रारंभ नहीं होगी
लक्षण:प्राथमिक सिलेंडर स्ट्रोक पूरा करता है, लेकिन माध्यमिक कभी सक्रिय नहीं होता है
त्वरित निदान:प्राथमिक स्ट्रोक पूरा होने के दौरान सिस्टम दबाव नापने का यंत्र की जाँच करें
समाधान (संभावना के क्रम में):
निचला अनुक्रम वाल्व सेट दबाव
अवरुद्ध नाली लाइन को साफ़ करें
कमजोर या टूटे हुए स्प्रिंग को बदलें
सत्यापित करें कि राहत वाल्व बहुत जल्दी नहीं खुल रहा है
समस्या #2: समयपूर्व माध्यमिक सक्रियण
लक्षण:दोनों क्रियाएं एक साथ घटित होने का प्रयास करती हैं
मूल कारणों:दबाव बहुत कम या अप्रत्याशित दबाव स्पाइक्स सेट करें
रणनीति ठीक करें:उचित अनुक्रम प्राप्त होने तक सेट दबाव को 25 पीएसआई वृद्धि तक बढ़ाएं
समस्या #3: अनियमित या शोर वाला संचालन
आप क्या सुनेंगे/देखेंगे:बकबक, कंपन, असंगत साइकिल चलाना
हमेशा की तरह संदिग्ध:दूषित तरल पदार्थ, सिस्टम में हवा, घिसे हुए आंतरिक घटक
कार्य योजना:
तरल पदार्थ की सफ़ाई की जाँच करें (ISO 18/16/13 या बेहतर होना चाहिए)
सभी ऊंचे बिंदुओं से वायु प्रवाहित करें
यदि समस्या बनी रहती है, तो वाल्व का पुनर्निर्माण करें या बदलें
आपातकालीन निदान युक्ति:यदि आप उत्पादन समय खो रहे हैं, तो अस्थायी रूप से अनुक्रम वाल्व को बायपास करें और भागों का ऑर्डर करते समय मैन्युअल रूप से काम करें।
दबाव अनुक्रम वाल्व रखरखाव: अपने निवेश को अधिकतम करें
अप्रत्याशित डाउनटाइम से बचना चाहते हैं? ये रखरखाव रणनीतियाँ आपके वाल्वों को दशकों तक चालू रखेंगी:
90-दिवसीय निरीक्षण दिनचर्या
दृश्य जांच:बाहरी लीक, जंग, ढीली फिटिंग की तलाश करें
दबाव सत्यापन:पुष्टि करें कि सेट दबाव कम नहीं हुआ है (±25 पीएसआई सहनशीलता)
द्रव विश्लेषण:संदूषण स्तर और तरल पदार्थ की स्थिति की जाँच करें
चक्र की गिनती:पूर्वानुमानित रखरखाव शेड्यूलिंग के लिए ट्रैक संचालन
वार्षिक रखरखाव कार्य
पूरा सिस्टम फ्लश:फिल्टर और हाइड्रोलिक द्रव बदलें
वाल्व अंशांकन:दबावों को मूल विशिष्टताओं पर रीसेट करें
सील निरीक्षण:इससे पहले कि वे बुरी तरह विफल हो जाएं, उनकी टूट-फूट की जांच कर लें
प्रदर्शन परीक्षण:प्रतिक्रिया समय और दबाव सटीकता सत्यापित करें
रखरखाव बजट वास्तविकता:निवारक रखरखाव पर $200/वर्ष खर्च करने से आम तौर पर आपातकालीन मरम्मत और खोए हुए उत्पादन में $2,000+ की बचत होती है।
स्मार्ट रखरखाव युक्ति:एक अतिरिक्त वाल्व को कॉन्फ़िगर और तैयार रखें। जब समस्याएँ उत्पन्न होती हैं, तो वाल्वों को स्वैप करें और विफल इकाई को ऑफ़लाइन पुनर्निर्माण करें - न्यूनतम डाउनटाइम, अधिकतम उत्पादकता।
अनुक्रम वाल्व प्रौद्योगिकी रुझान: आगे क्या आ रहा है
आश्चर्य है कि क्या अनुक्रम वाल्व अप्रचलित हो जाएंगे? यहां जानिए उद्योग के अंदरूनी सूत्र क्या जानते हैं:
स्मार्ट अनुक्रम वाल्व एकीकरण
IoT सेंसर:चक्र, तापमान और दबाव बहाव की निगरानी करें
भविष्य बतानेवाला विश्लेषक:AI 30-60 दिन पहले विफलताओं की भविष्यवाणी करता है
दूरस्थ निदान:अपने फ़ोन से वाल्व स्वास्थ्य की जाँच करें
लागत वास्तविकता:स्मार्ट वाल्व की लागत 2-3 गुना अधिक है लेकिन रखरखाव लागत को 40% तक कम कर सकता है
उन्नत सामग्री और डिज़ाइन
नैनो-कोटिंग तकनीक:सील जीवन को 300-500% तक बढ़ाता है
समग्र वाल्व निकाय:हल्का वजन, बेहतर संक्षारण प्रतिरोध
कम-घर्षण आंतरिक:ऊर्जा हानि को 15-25% तक कम करता है
इलेक्ट्रॉनिक बनाम मैकेनिकल बहस
इलेक्ट्रॉनिक नियंत्रण लाभ:असीम रूप से प्रोग्राम करने योग्य, सटीक, डेटा-समृद्ध
यांत्रिक वाल्व लाभ:किसी प्रोग्रामिंग की आवश्यकता नहीं, बिजली के बिना काम करता है, सरल समस्या निवारण
उद्योग जगत की वास्तविकता:इलेक्ट्रॉनिक्स की प्रगति के बावजूद, यांत्रिक अनुक्रम वाल्व निम्नलिखित में मजबूत बाजार हिस्सेदारी बनाए रखते हैं:
लागत-संवेदनशील अनुप्रयोग
खतरनाक वातावरण
विश्वसनीय शक्ति के बिना दूरस्थ स्थान
सरल सिस्टम जहां इलेक्ट्रॉनिक्स अनावश्यक जटिलता जोड़ते हैं
जमीनी स्तर:दबाव अनुक्रम वाल्व कहीं नहीं जा रहे हैं - वे यांत्रिक रूप से विश्वसनीय रहते हुए अधिक स्मार्ट बनने के लिए विकसित हो रहे हैं।
आपके अगले कदम: इस ज्ञान को काम में लाना
दबाव अनुक्रम वाल्व निर्दिष्ट करने, स्थापित करने या समस्या निवारण के लिए तैयार हैं? यहां आपकी कार्य योजना है:
सिस्टम डिज़ाइनरों के लिए:
अपनी आवश्यकताओं की गणना करेंदिए गए आकार निर्धारण फ़ार्मुलों का उपयोग करना
वाल्व प्रकार चुनेंगति बनाम परिशुद्धता आवश्यकताओं के आधार पर
बाहरी नाली निर्दिष्ट करें- ठेकेदारों को इस पर सस्ते में पैसा खर्च न करने दें
समायोजन पहुंच की योजना बनाएं- तकनीशियन आपको बाद में धन्यवाद देंगे
रखरखाव टीमों के लिए:
90-दिवसीय निरीक्षण दिनचर्या शुरू करेंतुरंत
सामान्य स्पेयर पार्ट्स का स्टॉक रखें(स्प्रिंग्स, सील, समायोजन पेंच)
दस्तावेज़ वर्तमान सेट दबावइससे पहले कि वे बह जाएं
ट्रेन संचालकप्रारंभिक चेतावनी संकेतों को पहचानना
समस्यानिवारकों के लिए:
हमेशा पहले बुनियादी बातें जांच लें- दबाव, द्रव स्तर, फ़िल्टर स्थिति
एक दबाव नापने का यंत्र अपने पास रखेंत्वरित निदान के लिए
बाह्य निकास नियम याद रखें- यह अनुक्रम वाल्व की 60% समस्याओं को ठीक करता है
आपके विशिष्ट एप्लिकेशन के बारे में प्रश्न?अधिकांश वाल्व निर्माता निःशुल्क एप्लिकेशन इंजीनियरिंग सहायता प्रदान करते हैं - उनकी विशेषज्ञता का लाभ उठाएं।
अंतिम विचार:सबसे अच्छा अनुक्रम वाल्व वह है जो उचित रूप से चुना गया हो, सही ढंग से स्थापित किया गया हो और नियमित रूप से रखरखाव किया गया हो। इन बुनियादी सिद्धांतों में महारत हासिल करें, और आपको फिर कभी रहस्यमय अनुक्रमण संबंधी समस्याएं नहीं होंगी।
