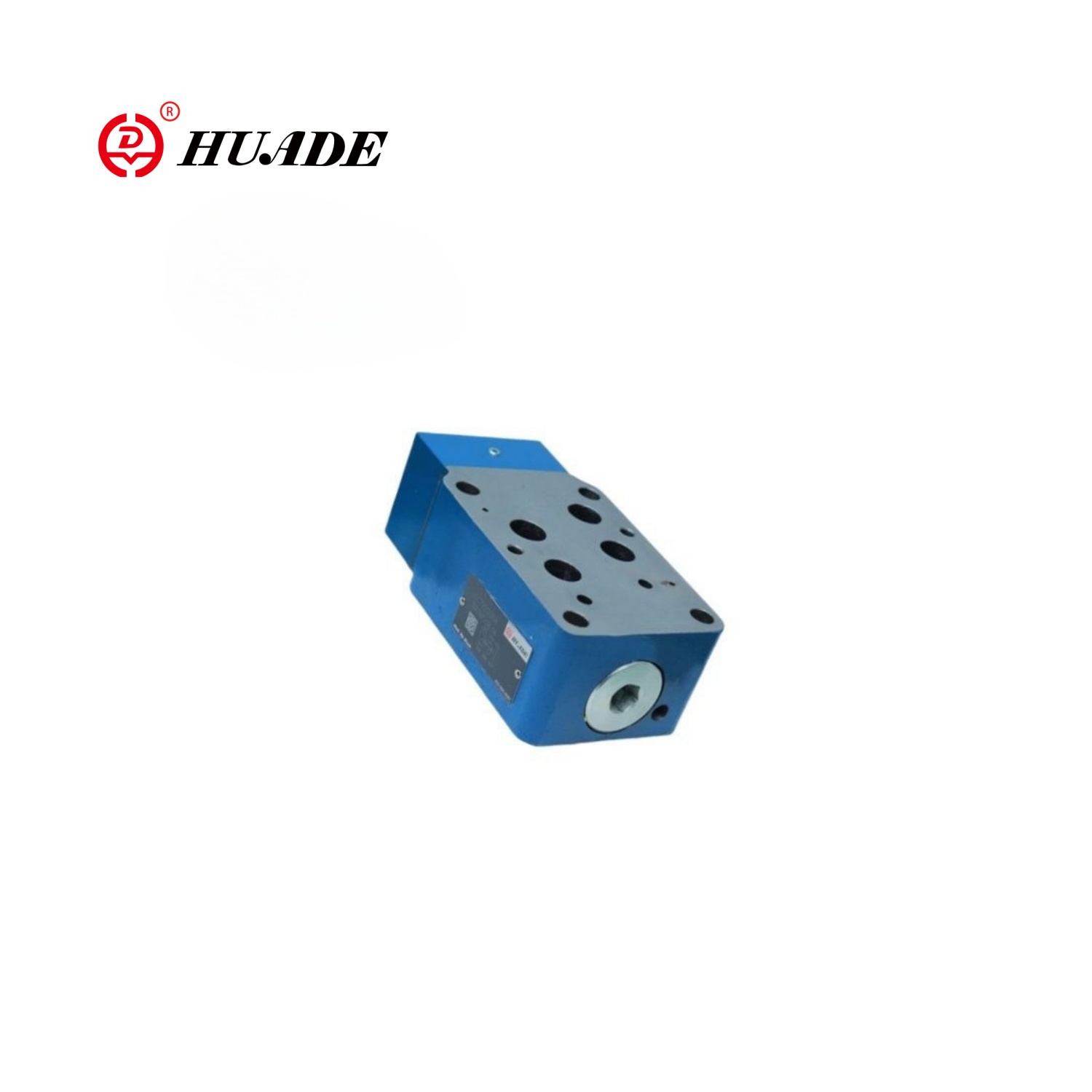

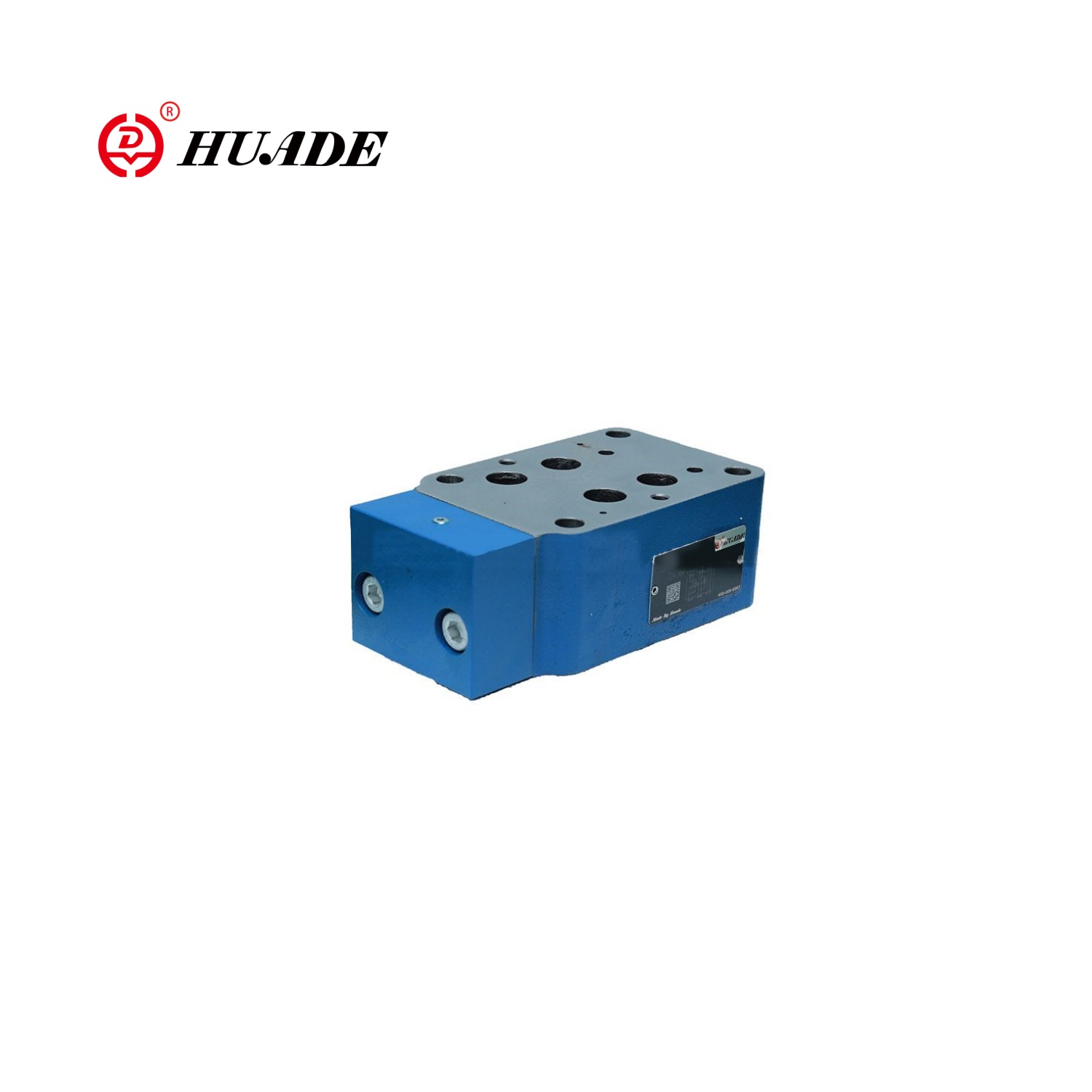

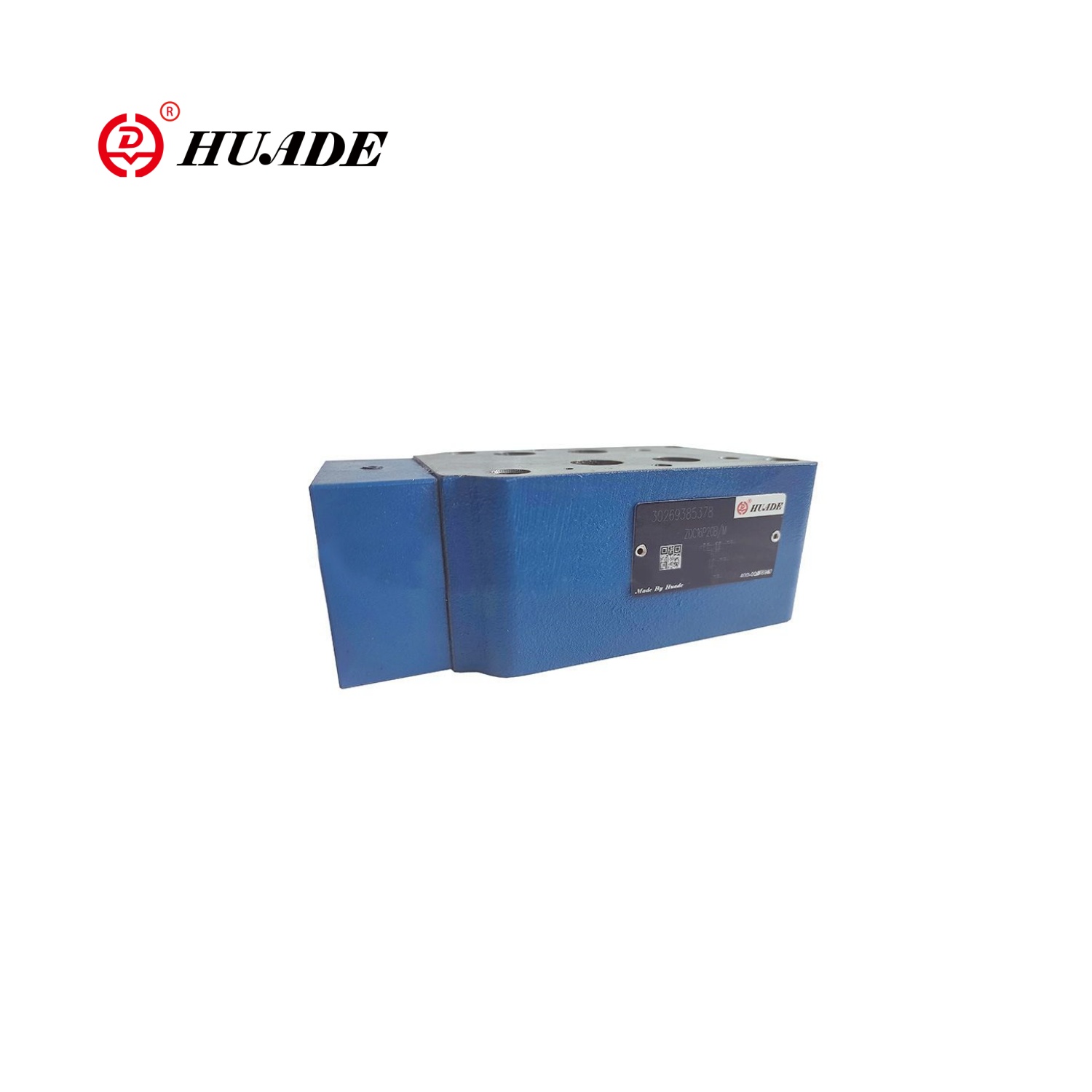

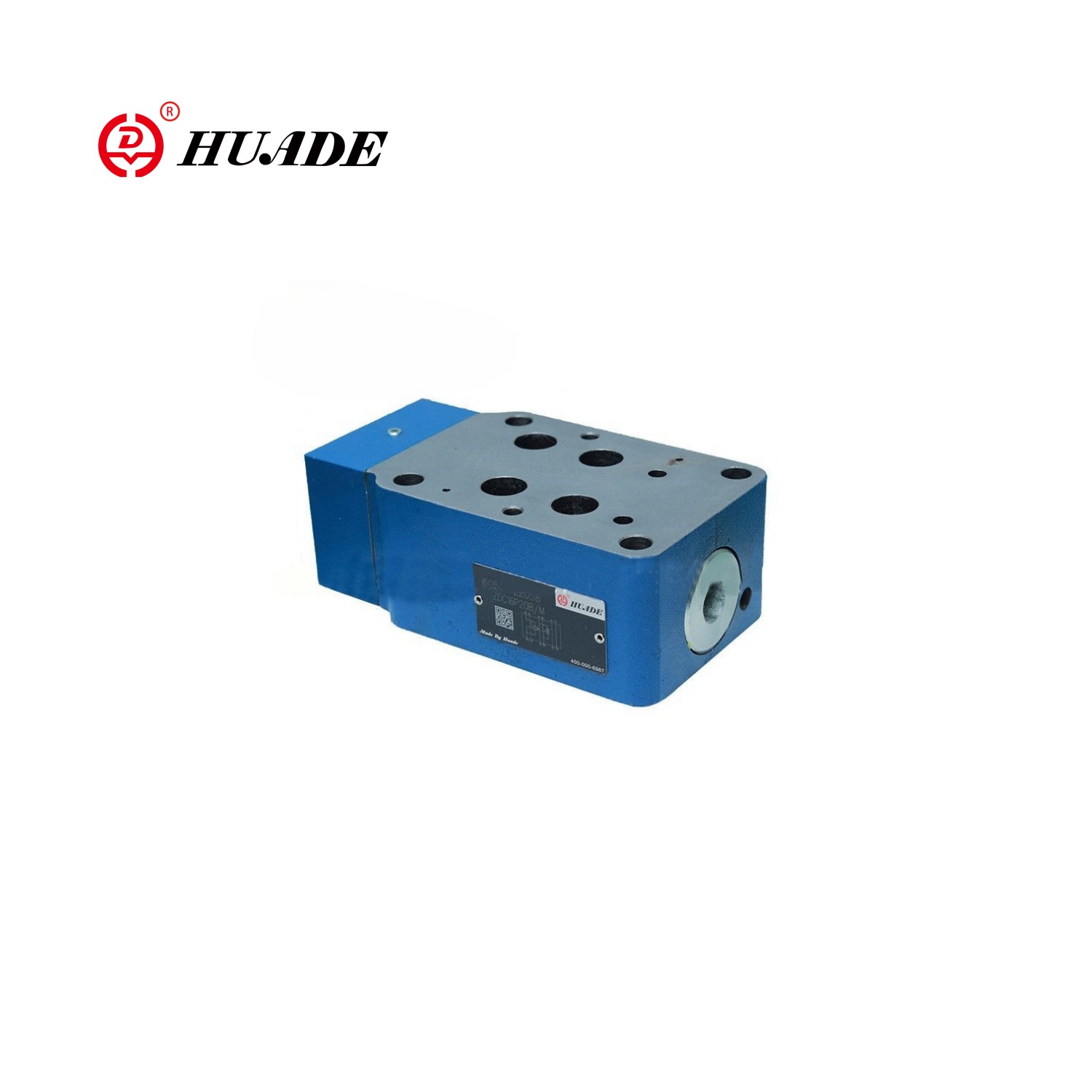

वाल्व ZDC का कार्य सिद्धांत थ्रॉटलिंग और दबाव मुआवजे के तंत्र पर आधारित है। मीटर-इन प्रेशर कम्पेसाटर ZDC का उपयोग आमतौर पर थ्रॉटल पोर्ट के उद्घाटन को नियंत्रित करके प्रवाह को समायोजित करने के लिए एक आनुपातिक दिशात्मक वाल्व WRZ के साथ किया जाता है, जबकि थ्रॉटल पोर्ट स्थिरांक से पहले और बाद में दबाव अंतर रखने के लिए दबाव कम्पेसाटर का उपयोग किया जाता है, जिससे लोड मुआवजा प्राप्त होता है। यह लोड परिवर्तनों से अप्रभावित एक्ट्यूएटर की गति, सिस्टम की स्थिरता और नियंत्रण सटीकता में सुधार करता है।
| आकार | 10 | 16 | 25 |
| प्रवाह (एल/मिनट) | 85 | 150 | 325 |
| वजन (किग्रा) | 3 | 3.5 | 8.9 |
| ऑपरेटिंग प्रेशर (MPA) PMAX | A 、 b 、 p | 35 | |
| T | 25 | ||
| X | 3 से 10 | ||
| Y | ऊपर 3. (केवल जब पोर्ट संचालित आनुपातिक दिशा वाल्व के साथ उपयोग किया जाता है, othenwise 15) | ||
| समावेश की डिग्री | ≤20 (अनुशंसा 10) | ||
विशेषताएँ:
▶ एक अंतर्निहित शटल वाल्व के माध्यम से पोर्ट पी से ए या पी से बी में मुआवजा लोड करें
▶ 2-वे संस्करण "पी '
▶ 3-वे संस्करण "पी टी" (NS10-25)
▶ प्रवाह नियंत्रण जब एक आनुपातिक दिशात्मक वाल्व के साथ मिलकर काम कर रहा है
आवेदन पत्र:
मीटर-इन प्रेशर कम्पेसाटर ZDC का उपयोग व्यापक रूप से धातुकर्म मशीनरी, मेटालर्जिकल मशीनरी, मेटालर्जिकल मशीनरी में किया जाता है।
मीटर-इन प्रेशर कम्पेसाटर ZDC वाल्व 2 या 3-वे डिज़ाइन के प्रत्यक्ष संचालित मीटर-इन प्रेशर कम्पेसेटर हैं।
वे चैनल पी में मीटर-इन प्रेशर कम्पेसाटर के रूप में लोड मुआवजे के लिए उपयोग किए जाते हैं।
इन वाल्वों में मूल रूप से आवास (1), नियंत्रण स्पूल (2), स्प्रिंग वॉशर (4) के साथ संपीड़न वसंत (3) और एकीकृत शटल वाल्व (6) के साथ कवर (5) शामिल हैं।
संपीड़न वसंत (3) P1 से P तक खुली स्थिति में नियंत्रण स्पूल (2) रखता है, जब दबाव अंतर P1 से A1 या P1 से B1 से B1 से कम होता है।
यदि दबाव अंतर 1.O MPA से अधिक है, तो नियंत्रण स्पूल (2) को बाईं ओर ले जाया जाता है जब तक कि दबाव अंतर बहाल नहीं हो जाता है।

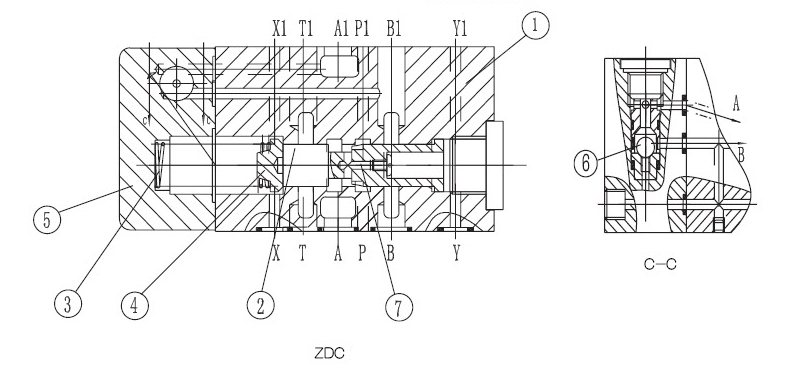

की संरचना मीटर-इन प्रेशर कम्पेसाटर ZDC

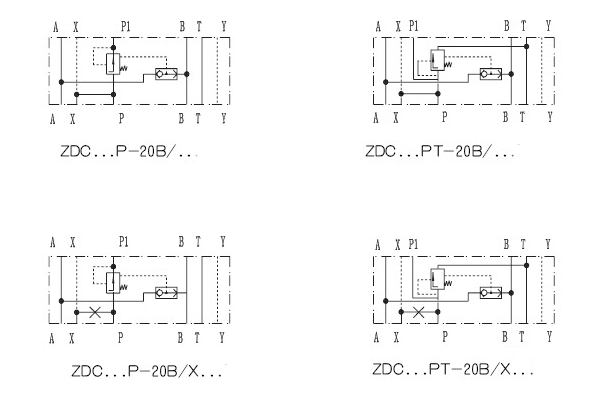

मीटर-इन प्रेशर कम्पेसाटर ZDC के प्रतीक
पता
p₂ · Aspool = p₃ · Aspool + Fspring
