कल की गगनचुंबी इमारतों का निर्माण करने वाली विशाल क्रेनों से लेकर जीवन रक्षक चिकित्सा उपकरणों का निर्माण करने वाले सटीक रोबोटिक हथियारों तक, हाइड्रोलिक पावर इकाइयां (एचपीयू) हमारी आधुनिक दुनिया को शक्ति देने वाले गुमनाम नायक हैं। ये उल्लेखनीय मशीनें सरल यांत्रिक ऊर्जा को अजेय हाइड्रोलिक बल में बदल देती हैं, जिससे असंभव संभव हो जाता है।
एक हाइड्रोलिक स्टेशन - जिसे हाइड्रोलिक पावर यूनिट, एचपीयू सिस्टम या हाइड्रोलिक पंप स्टेशन के रूप में भी जाना जाता है - सिर्फ औद्योगिक उपकरण से कहीं अधिक है। यह अनगिनत उद्योगों की धड़कन है, बल गुणक है जो मनुष्यों को पहाड़ों को हिलाने देता है, और सटीक उपकरण है जो हमारे भविष्य को आकार देता है।
इस व्यापक मार्गदर्शिका में, हम इन इंजीनियरिंग चमत्कारों के पीछे के रहस्यों को उजागर करेंगे। चाहे आप एक महत्वाकांक्षी इंजीनियर हों, एक जिज्ञासु छात्र हों, या एक पेशेवर हों जो अपने ज्ञान को गहरा करना चाहते हों, आप यह जानने वाले हैं कि कैसे हाइड्रोलिक स्टेशन उद्योगों में क्रांति ला रहे हैं और ऐसी संभावनाएं पैदा कर रहे हैं जो दशकों पहले असंभव लगती थीं।

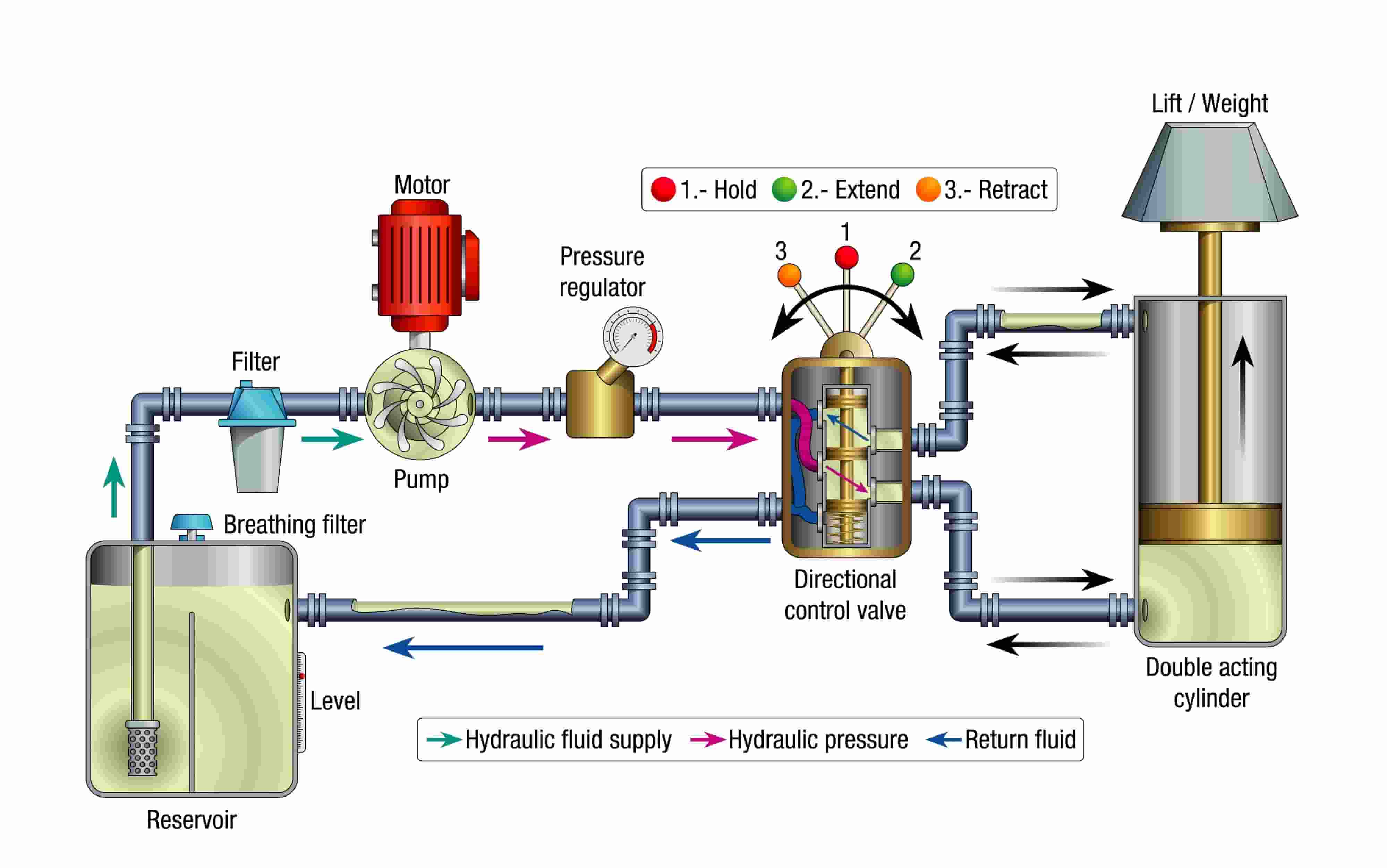

हाइड्रोलिक स्टेशन एक पूर्ण विद्युत प्रणाली है जो हाइड्रोलिक उपकरण संचालित करने के लिए उच्च दबाव में तरल पदार्थ (आमतौर पर तेल) पंप करता है। यह एक शक्तिशाली पानी पंप की तरह है, लेकिन आपके बगीचे के लिए पानी पंप करने के बजाय, यह भारी मशीनरी को बिजली देने के लिए विशेष तेल पंप करता है।
हाइड्रोलिक स्टेशन में एक साथ काम करने वाले कई प्रमुख भाग शामिल हैं:
- दबाव बनाने के लिए एक पंप
- पंप चलाने के लिए एक मोटर
- हाइड्रोलिक तरल पदार्थ को संग्रहित करने के लिए एक टैंक
- प्रवाह और दबाव को नियंत्रित करने के लिए वाल्व
- तरल पदार्थ को साफ रखने के लिए फिल्टर
हाइड्रोलिक पंप स्टेशन आधुनिक उद्योग में हर जगह हैं क्योंकि वे उल्लेखनीय रूप से कॉम्पैक्ट पैकेज में कुछ असाधारण - अविश्वसनीय शक्ति प्रदान करते हैं। यहां बताया गया है कि ये एचपीयू सिस्टम हमारे काम करने के तरीके में क्रांतिकारी बदलाव ला रहे हैं:
- उच्च शक्ति आउटपुट:एक छोटा हाइड्रोलिक स्टेशन एक कार को उठाने या टनों सामग्री को स्थानांतरित करने के लिए पर्याप्त बल उत्पन्न कर सकता है।
- सटीक नियंत्रण:ऑपरेटर अद्भुत सटीकता के साथ गति और बल को नियंत्रित कर सकते हैं - नाजुक संचालन के लिए बिल्कुल सही।
- विश्वसनीयता:अच्छी तरह से बनाए रखा गया हाइड्रोलिक स्टेशन बिना किसी बड़ी समस्या के वर्षों तक चल सकता है।
- बहुमुखी प्रतिभा:एक हाइड्रोलिक स्टेशन एक ही समय में कई उपकरणों को बिजली दे सकता है।

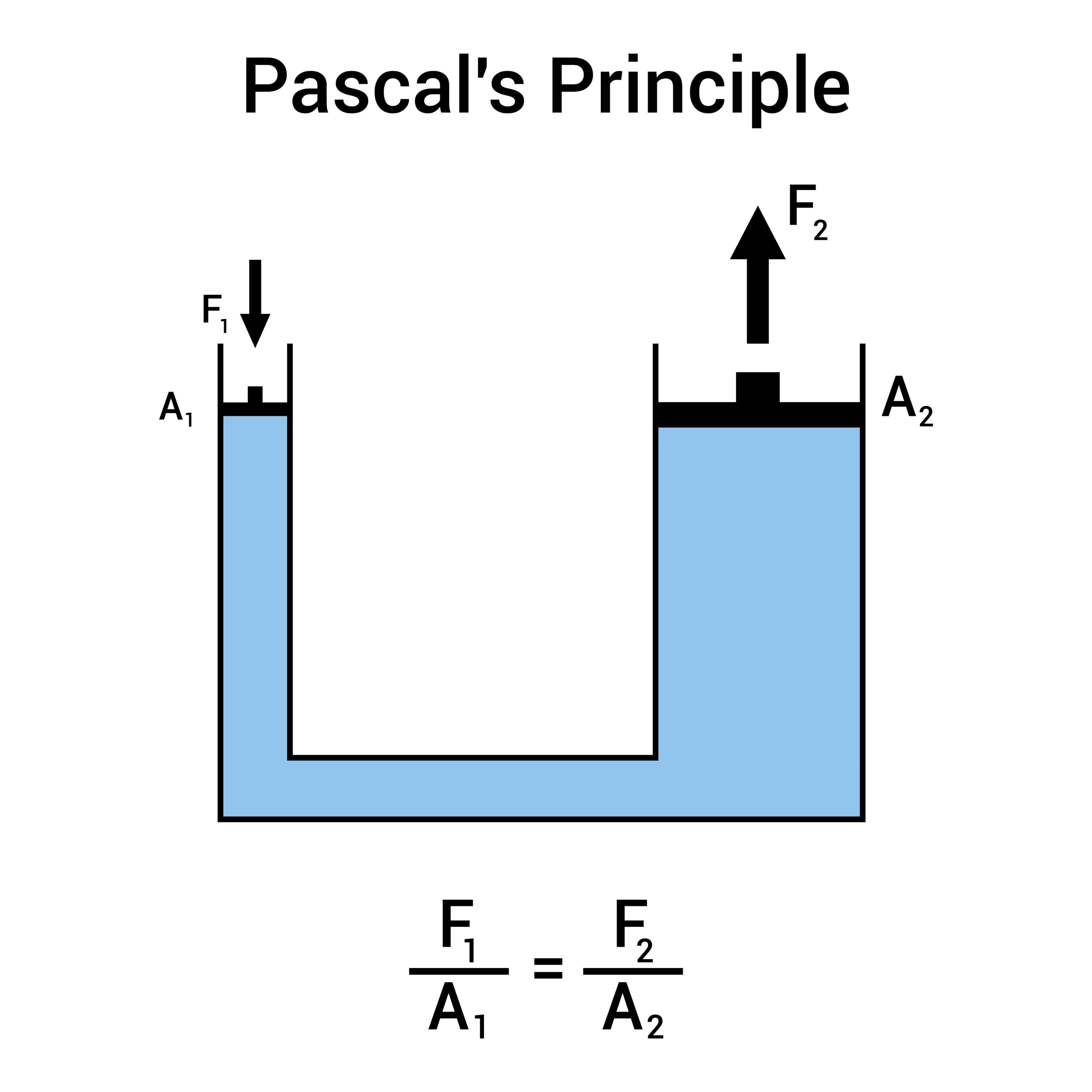

सभी हाइड्रोलिक प्रणालियाँ पास्कल के नियम के कारण काम करती हैं, जिसकी खोज 1600 के दशक में फ्रांसीसी वैज्ञानिक ब्लेज़ पास्कल ने की थी। यह नियम कहता है कि जब आप किसी सीमित तरल पदार्थ (जैसे किसी बंद प्रणाली में तेल) पर दबाव डालते हैं, तो वह दबाव सभी दिशाओं में समान रूप से फैलता है।
इसे समझने का एक सरल तरीका यहां दिया गया है: कल्पना करें कि आपके पास पानी का गुब्बारा है। जब आप एक भाग को दबाते हैं, तो दबाव गुब्बारे के अंदर हर जगह समान रूप से जाता है। हाइड्रोलिक सिस्टम बिजली स्थानांतरित करने के लिए इस सिद्धांत का उपयोग करते हैं।
असली जादू तब होता है जब हाइड्रोलिक सिस्टम बल को कई गुना बढ़ा देता है। ऐसे:
यदि आपके पास दो जुड़े हुए सिलेंडर हैं - एक छोटा और एक बड़ा - और आप छोटे सिलेंडर को नीचे दबाते हैं, तो बड़ा वाला अधिक बल के साथ ऊपर की ओर धकेलेगा। व्यापार-बंद यह है कि बड़ा सिलेंडर कम दूरी तक चलता है।
उदाहरण:यदि बड़े सिलेंडर का सतह क्षेत्र छोटे सिलेंडर की तुलना में 10 गुना अधिक है, तो यह 10 गुना अधिक बल उत्पन्न करेगा। लेकिन यह केवल 1/10वीं दूरी तय करेगा।
यही कारण है कि हाइड्रोलिक जैक केवल एक छोटे हैंडपंप से भारी कारों को उठा सकते हैं!
हाइड्रोलिक सिस्टम में उपयोग किया जाने वाला तरल पदार्थ सिर्फ कोई तरल पदार्थ नहीं है। इसमें विशेष गुण हैं:
- गैर-संपीड़ित:हवा के विपरीत (जो आसानी से संपीड़ित होती है), हाइड्रोलिक तेल अधिक संपीड़ित नहीं होता है। इसका मतलब है कि आपके द्वारा बनाया गया सारा दबाव सीधे काम करने के लिए स्थानांतरित हो जाता है।
- चिकनाई:तरल पदार्थ सभी चलने वाले हिस्सों को चिकनाई देता है, जिससे टूट-फूट कम होती है।
- गर्मी का हस्तांतरण:यह गर्म घटकों से गर्मी को दूर ले जाने में मदद करता है।
- स्थिर:अच्छा हाइड्रोलिक द्रव दबाव और गर्मी में आसानी से नहीं टूटता।
हाइड्रोलिक पंप
पंप किसी भी हाइड्रोलिक स्टेशन का दिल है। यह टैंक से हाइड्रोलिक द्रव चूसता है और उच्च दबाव में उसे बाहर धकेलता है। इसके तीन मुख्य प्रकार हैं:
- गियर पंप:सरल, विश्वसनीय और किफायती। बुनियादी अनुप्रयोगों के लिए अच्छा है.
- वेन पंप्स:शांत और अधिक कुशल. मध्यम-ड्यूटी अनुप्रयोगों में उपयोग किया जाता है।
- पिस्टन पंप:सबसे शक्तिशाली और सटीक. भारी-भरकम और उच्च दबाव वाले काम के लिए उपयोग किया जाता है।
विद्युत मोटर या इंजन
यह पंप को चलाने के लिए यांत्रिक शक्ति प्रदान करता है। अधिकांश हाइड्रोलिक स्टेशन विद्युत मोटरों का उपयोग करते हैं क्योंकि वे:
- नियंत्रित करना आसान है
- साफ़ (कोई निकास नहीं)
- भरोसेमंद
- कई आकारों में उपलब्ध है
पोर्टेबल इकाइयों या बाहरी काम के लिए, गैसोलीन या डीजल इंजन आम हैं।
हाइड्रोलिक टैंक (जलाशय)
टैंक हाइड्रोलिक तरल पदार्थ संग्रहीत करता है और कई उद्देश्यों को पूरा करता है:
- पंप को द्रव आपूर्ति प्रदान करता है
- हवा के बुलबुले को तरल पदार्थ से अलग होने की अनुमति देता है
- तरल पदार्थ को ठंडा करने में मदद करता है
- प्रदूषकों को बाहर निकलने दें
टैंक का आकार आम तौर पर प्रति मिनट पंप की प्रवाह दर के 2-3 गुना के बराबर होता है।
दबाव राहत मुड़ने वाला फाटक
यह एक महत्वपूर्ण सुरक्षा घटक है. जब दबाव बहुत अधिक हो जाता है, तो सिस्टम को नुकसान से बचाने के लिए यह वाल्व स्वचालित रूप से खुल जाता है। यह प्रेशर कुकर पर लगे सुरक्षा वाल्व की तरह है।
दिशात्मक नियंत्रण वाल्व
ये वाल्व नियंत्रित करते हैं कि हाइड्रोलिक द्रव कहाँ बहता है। वे कर सकते हैं:
- सिलेंडर का विस्तार करने के लिए तरल पदार्थ भेजें
- एक सिलेंडर को वापस लेने के लिए रिवर्स प्रवाह
- स्थिति बनाए रखने के लिए प्रवाह रोकें
- सिस्टम के विभिन्न भागों में सीधा प्रवाह
प्रवाह नियंत्रण वाल्व
ये नियंत्रित करते हैं कि द्रव कितनी तेजी से बहता है, जो हाइड्रोलिक एक्चुएटर्स की गति को नियंत्रित करता है। अधिक प्रवाह का अर्थ है तेज़ गति।
फिल्टर
हाइड्रोलिक सिस्टम के लिए स्वच्छ तरल पदार्थ आवश्यक है। फ़िल्टर हटाएँ:
- गंदगी और मलबा
- घिसाव से धातु के कण
- जल प्रदूषण
- रासायनिक विखंडन उत्पाद
दबाव नापने का यंत्र
ये एक नज़र में सिस्टम दबाव दिखाते हैं। ऑपरेटर इनका उपयोग निम्न के लिए करते हैं:
- सामान्य संचालन की निगरानी करें
- समस्याओं का शीघ्र पता लगाएं
- सिस्टम प्रदर्शन को समायोजित करें
तापमान सेंसर
ऑपरेशन के दौरान हाइड्रोलिक द्रव गर्म हो जाता है। तापमान सेंसर ओवरहीटिंग को रोकने में मदद करते हैं:
- शीतलन प्रणाली को ट्रिगर करना
- ऑपरेटरों को समस्याओं के बारे में चेतावनी देना
- जरूरत पड़ने पर स्वचालित रूप से बंद हो रहा है
इलेक्ट्रॉनिक नियंत्रक
आधुनिक हाइड्रोलिक स्टेशनों में अक्सर कंप्यूटर नियंत्रण शामिल होते हैं:
- प्रदर्शन को स्वचालित रूप से अनुकूलित करें
- दूरस्थ निगरानी प्रदान करें
- परिचालन संबंधी डेटा लॉग करें
- पूर्वानुमानित रखरखाव सक्षम करें
यह समझना आसान है कि हाइड्रोलिक स्टेशन कैसे काम करता है जब आप इसकी पूरी यात्रा के दौरान तरल पदार्थ का अनुसरण करते हैं:
चरण 1: तरल पदार्थ का सेवन
हाइड्रोलिक पंप सक्शन बनाता है जो सक्शन स्ट्रेनर के माध्यम से टैंक से तरल पदार्थ खींचता है। यह छलनी बड़े कणों को पकड़ लेती है जो पंप को नुकसान पहुंचा सकते हैं।
चरण 2: दबाव डालना
पंप द्रव को संपीड़ित करता है और इसे उच्च दबाव पर सिस्टम में धकेलता है। दबाव हल्के काम के लिए 500 पीएसआई से लेकर भारी-भरकम अनुप्रयोगों के लिए 10,000 पीएसआई या अधिक तक हो सकता है।
चरण 3: प्रवाह नियंत्रण
दबावयुक्त द्रव नियंत्रण वाल्वों के माध्यम से बहता है जो इसे वहां निर्देशित करता है जहां इसकी आवश्यकता होती है। ये वाल्व हाइड्रोलिक द्रव के लिए यातायात नियंत्रक की तरह कार्य करते हैं।
चरण 4: कार्य निष्पादन
दबावयुक्त द्रव हाइड्रोलिक एक्चुएटर्स (सिलेंडर या मोटर) तक पहुंचता है जहां उपयोगी कार्य करने के लिए हाइड्रोलिक ऊर्जा वापस यांत्रिक ऊर्जा में परिवर्तित हो जाती है।
चरण 5: वापसी प्रवाह
काम करने के बाद, तरल पदार्थ रिटर्न फिल्टर के माध्यम से वापस टैंक में प्रवाहित होता है। ये फ़िल्टर कार्य चक्र के दौरान उठाए गए किसी भी संदूषण को पकड़ लेते हैं।
चरण 6: कंडीशनिंग
वापस टैंक में, तरल पदार्थ:
- ठंडा हो जाता है
- फंसे हुए हवा के बुलबुले छोड़ता है
- कणों को व्यवस्थित होने देता है
- अगले चक्र के लिए तैयार हो जाता है
लूप सिस्टम खोलें
खुली प्रणालियों में, उपयोग के बाद द्रव सीधे टैंक में लौट आता है। लाभों में शामिल हैं:
- बेहतर शीतलन
- सरल डिज़ाइन
- कम लागत
- आसान रखरखाव
बंद लूप सिस्टम
बंद प्रणालियों में, द्रव सीधे पंप और एक्चुएटर्स के बीच प्रसारित होता है। लाभों में शामिल हैं:
- अधिक कॉम्पेक्ट
- बेहतर दक्षता
- कम तरल पदार्थ की जरूरत
- तेज़ प्रतिक्रिया
निश्चित विस्थापन प्रणाली
ये पंप प्रत्येक घुमाव के साथ समान मात्रा में तरल पदार्थ ले जाते हैं। वे हैं:
- सरल और विश्वसनीय
- कम लागत
- निरंतर गति वाले अनुप्रयोगों के लिए अच्छा है
- सुरक्षा के लिए दबाव राहत वाल्व की आवश्यकता है
परिवर्तनीय विस्थापन प्रणालियाँ
ये पंप अपना आउटपुट वॉल्यूम बदल सकते हैं। वे पेशकश करते हैं:
- बेहतर ऊर्जा दक्षता
- स्वचालित दबाव नियंत्रण
- परिवर्तनीय गति संचालन
- अधिक जटिल लेकिन अधिक बहुमुखी
इलेक्ट्रिक हाइड्रोलिक स्टेशन
- फ़ैक्टरियों और कार्यशालाओं में सबसे आम
- सटीक गति नियंत्रण
- स्वच्छ संचालन (कोई निकास नहीं)
- स्वचालित करना आसान है
- विद्युत आपूर्ति की आवश्यकता है
इंजन चालित हाइड्रोलिक स्टेशन
- गैसोलीन या डीजल इंजन का प्रयोग करें
- पोर्टेबल और स्वतंत्र
- आउटडोर/दूरस्थ कार्य के लिए अच्छा है
- अधिक रखरखाव की आवश्यकता है
- निकास और शोर उत्पन्न करें
स्थिर हाइड्रोलिक स्टेशन
- स्थायी रूप से स्थापित
- बड़ा और अधिक शक्तिशाली
- एकाधिक मशीनों की सेवा कर सकता है
- बेहतर शीतलन प्रणाली
- कम परिचालन लागत
पोर्टेबल हाइड्रोलिक स्टेशन
- पहिएदार या हाथ से ढोया हुआ
- स्व-निहित इकाइयाँ
- फ़ील्ड सेवा के लिए बिल्कुल उपयुक्त
- आकार और वजन द्वारा सीमित
- प्रति अश्वशक्ति अधिक लागत
कम दबाव (1,000 पीएसआई से कम)
- बुनियादी अनुप्रयोगों के लिए उपयोग किया जाता है
- कम लागत वाले घटक
- सरल रखरखाव
- शुरुआती लोगों के लिए अच्छा है
मध्यम दबाव (1,000-3,000 पीएसआई)
- सबसे सामान्य श्रेणी
- शक्ति और लागत का अच्छा संतुलन
- अनुप्रयोगों की विस्तृत विविधता
- मानक औद्योगिक उपयोग
उच्च दबाव (3,000 पीएसआई से अधिक)
- न्यूनतम स्थान में अधिकतम शक्ति
- महंगे घटक
- विशेषज्ञ रखरखाव की आवश्यकता है
- भारी-भरकम काम के लिए उपयोग किया जाता है
हाइड्रोलिक स्टेशन अनगिनत निर्माण मशीनों को शक्ति प्रदान करते हैं:
उत्खनन
हाइड्रोलिक स्टेशन बूम, आर्म, बकेट और ट्रैक को नियंत्रित करते हैं। एक एकल उत्खननकर्ता में विभिन्न कार्यों के लिए कई हाइड्रोलिक सर्किट हो सकते हैं।
बुलडोजर
ब्लेड लिफ्टिंग, एंगलिंग और ट्रैक ड्राइव सिस्टम सभी हाइड्रोलिक पावर का उपयोग करते हैं।
क्रेन
हाइड्रोलिक स्टेशन भारी भार उठाने और रखने के लिए सुचारू, सटीक नियंत्रण प्रदान करते हैं।
कंक्रीट पंप
उच्च दबाव वाले हाइड्रोलिक सिस्टम कंक्रीट को लंबी नली के माध्यम से सटीक स्थानों पर धकेलते हैं।
मशीन के उपकरण
हाइड्रोलिक स्टेशनों की शक्ति:
- धातु को मोड़ने के लिए ब्रेक दबाएँ
- भागों को बनाने के लिए हाइड्रोलिक प्रेस
- इंजेक्शन मोल्डिंग मशीनें
- धातु काटने के उपकरण
सामग्री हैंडलिंग
- फोर्कलिफ्ट उठाने और झुकाने के लिए हाइड्रोलिक स्टेशनों का उपयोग करते हैं
- कन्वेयर सिस्टम स्थिति निर्धारण के लिए हाइड्रोलिक्स का उपयोग करते हैं
- रोबोटिक सिस्टम हाइड्रोलिक एक्चुएटर्स पर निर्भर करते हैं
ट्रैक्टर
आधुनिक ट्रैक्टर हाइड्रोलिक पावर का उपयोग करते हैं:
- तीन-बिंदु अड़चन प्रणाली
- पॉवर स्टियरिंग
- नियंत्रण लागू करें
- फ्रंट-एंड लोडर
कटाई उपकरण:कंबाइन, बेलर और अन्य कृषि मशीनें फसल प्रसंस्करण और प्रबंधन के लिए हाइड्रोलिक्स का उपयोग करती हैं।
वाहन लिफ्टें
प्रत्येक ऑटो मरम्मत की दुकान हाइड्रोलिक स्टेशनों द्वारा संचालित हाइड्रोलिक लिफ्टों पर निर्भर करती है।
कचरा ट्रक
हाइड्रोलिक सिस्टम उठाने और कॉम्पैक्टिंग तंत्र को शक्ति प्रदान करते हैं।
डंप ट्रक
हाइड्रोलिक स्टेशन अनलोडिंग के लिए ट्रक बेड को ऊपर और नीचे करते हैं।
जहाज उपकरण
हाइड्रोलिक स्टेशनों की शक्ति:
- संचालन प्रणाली
- डेक क्रेन
- एंकर पवनचक्की
- कार्गो प्रबंधन उपकरण
अपतटीय प्लेटफार्म:तेल रिग ड्रिलिंग और पाइप हैंडलिंग के लिए बड़े पैमाने पर हाइड्रोलिक सिस्टम का उपयोग करते हैं।
विमान प्रणाली
हाइड्रोलिक पावर संचालित होती है:
- लैंडिंग सामग्री
- उड़ान नियंत्रण सतहें
- कार्गो दरवाजे
- ब्रेक सिस्टम
हाइड्रोलिक प्रणालियों की विश्वसनीयता उन्हें उड़ान सुरक्षा के लिए आवश्यक बनाती है।
प्रवाह दर
गैलन प्रति मिनट (जीपीएम) या लीटर प्रति मिनट (एलपीएम) में मापी गई प्रवाह दर यह निर्धारित करती है कि एक्चुएटर कितनी तेजी से चलते हैं। उच्च प्रवाह का अर्थ है तेज़ संचालन लेकिन इसके लिए बड़े पंप और अधिक शक्ति की आवश्यकता होती है।
परिचालन दाब
पाउंड प्रति वर्ग इंच (पीएसआई) या बार में मापा गया दबाव यह निर्धारित करता है कि सिस्टम कितना बल उत्पन्न कर सकता है। उच्च दबाव का मतलब अधिक बल है लेकिन इसके लिए मजबूत घटकों की आवश्यकता होती है।
बिजली की आवश्यकताएं
हाइड्रोलिक पावर (एचपी) की गणना इस प्रकार की जा सकती है:एचपी = (प्रवाह × दबाव) ÷ 1714
यह पंप को चलाने के लिए आवश्यक मोटर को आकार देने में मदद करता है।
क्षमता
कुल सिस्टम दक्षता आम तौर पर 70-85% के बीच होती है और इस पर निर्भर करती है:
- पंप दक्षता (85-95%)
- मोटर दक्षता (90-95%)
- सिस्टम हानियाँ (वाल्व, फ़िल्टर, लाइनें)
उच्च शक्ति-से-वजन अनुपात
अधिकांश अन्य बिजली स्रोतों की तुलना में हाइड्रोलिक सिस्टम प्रति पाउंड अधिक बिजली उत्पन्न करते हैं। यह उन्हें मोबाइल उपकरणों के लिए आदर्श बनाता है जहां वजन मायने रखता है।
सटीक नियंत्रण
ऑपरेटर असाधारण सटीकता के साथ बल, गति और स्थिति को नियंत्रित कर सकते हैं। यह परिशुद्धता हाइड्रोलिक्स को नाजुक संचालन के लिए एकदम सही बनाती है।
रैखिक गति
हाइड्रोलिक सिलेंडर जटिल यांत्रिक संबंधों के बिना चिकनी, सीधी-रेखा गति प्रदान करते हैं।
त्वरित प्रतिवर्तीता
यांत्रिक प्रणालियों के विपरीत, जिन्हें क्लच और गियर की आवश्यकता होती है, दिशा को बिना रुके तुरंत बदला जा सकता है।
