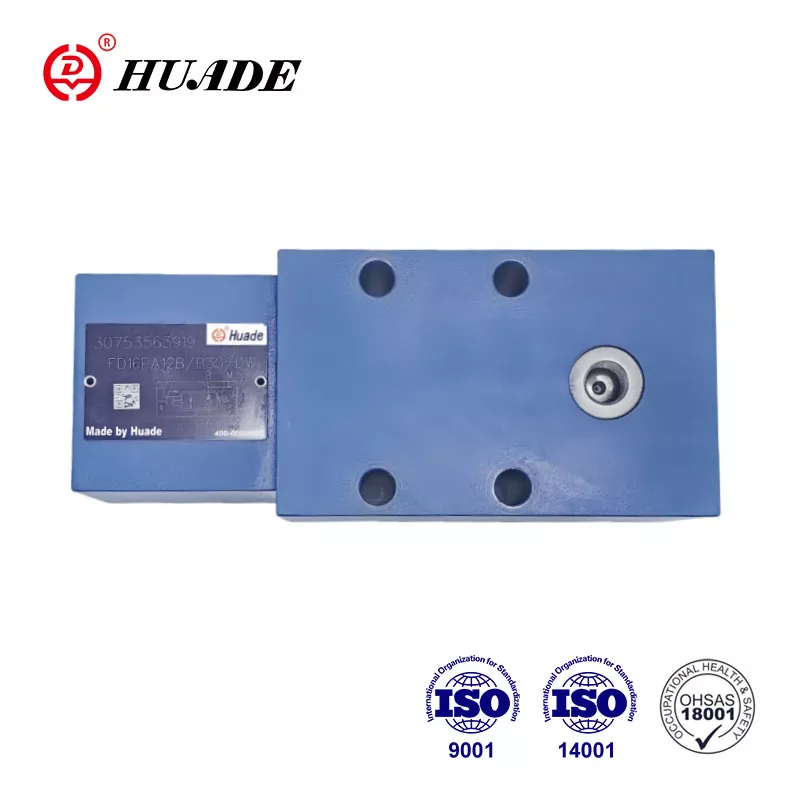

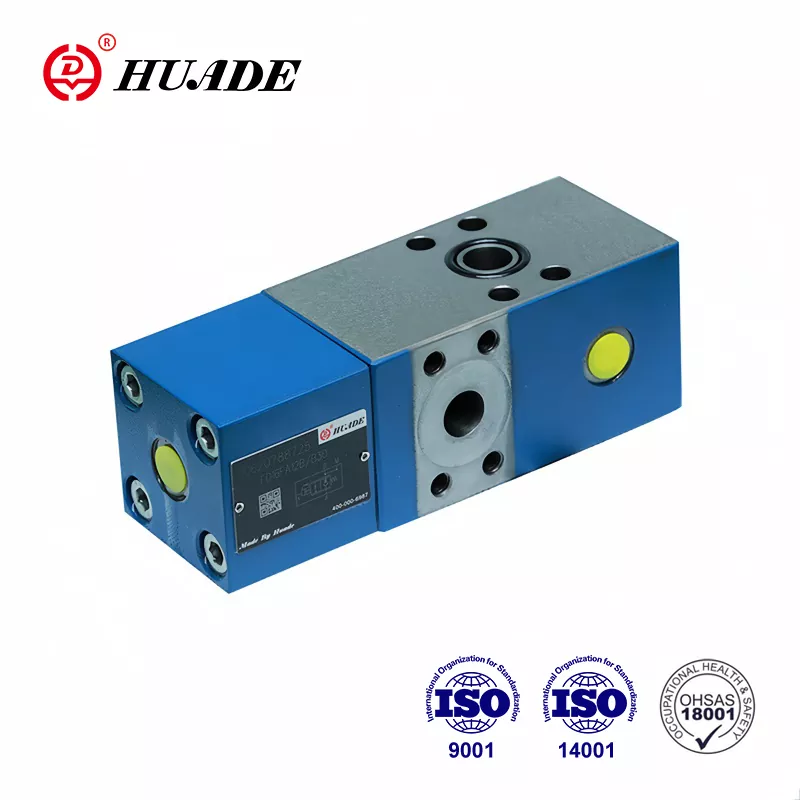

चेक-क्यू-मीटर वाल्व एफडी 16

चेक-क्यू-मीटर वाल्व प्रकार एफडी 16 मुख्य रूप से प्रवाह को विनियमित करने के कार्य के लिए जाना जाता है। Huade हाइड्रोलिक वाल्व टाइप FD 16 Rexroth उत्पादों के साथ संगत हैं। तथ्य यह है कि Huade हाइड्रोलिक का रेक्स्रोथ के साथ दो दीर्घकालिक सहयोग रहा है। कारखाना लागत-प्रभावशीलता और व्यावहारिकता पर अधिक ध्यान देता है। कारखाने में उत्पाद के स्थिर प्रदर्शन को सुनिश्चित करने के लिए दुनिया भर से एक सख्त परीक्षण प्रणाली और उन्नत उत्पादन उपकरण हैं।

चेक-क्यू-मीटर वाल्व एफडी 16 का उत्पाद पैरामीटर

उत्पाद सुविधा और चेक-क्यू-मीटर वाल्व एफडी 16 का अनुप्रयोग

विशेषताएँ:

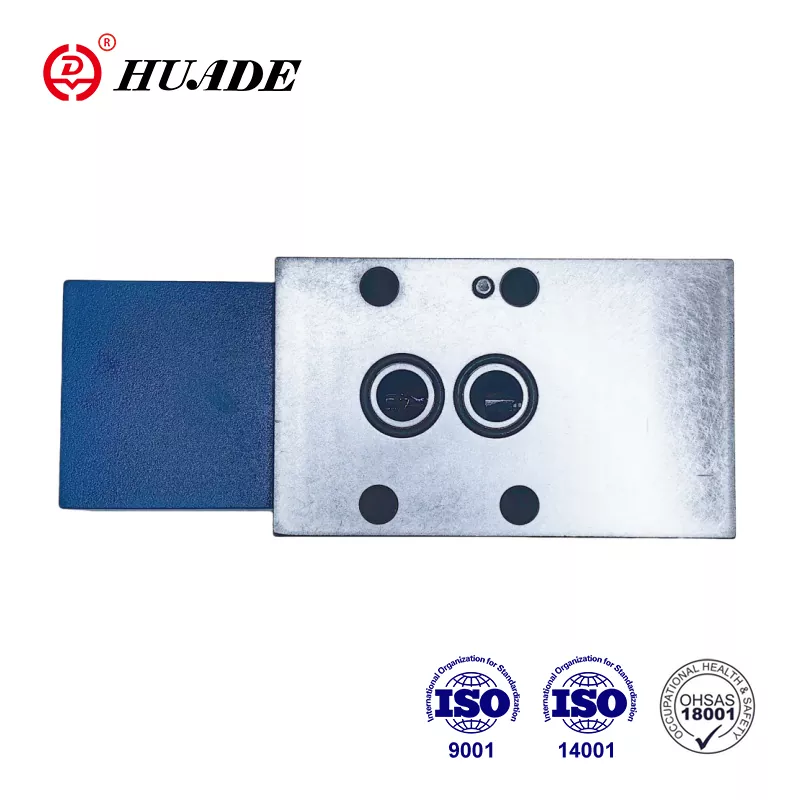

▶ डी, आईएसओ 5781 और सीटॉप से ​​डीआईएन 24 340 के लिए पोर्टिंग पैटर्न - आरपी 121 एच।

▶ पायलट संचालित चेक वाल्व, लीक-मुक्त। चेक-क्यू-मीटर एक्ट्यूएटर Q1 के विपरीत दिशा में निर्देशित किए जा रहे प्रवाह के संबंध में रिटर्निंग फ्लो Q2 को नियंत्रित करता है, जिसमें सिलेंडर के साथ क्षेत्र अनुपात (Q2 = Q1φ) को ध्यान में रखा जाना है।

▶ बाय-पास वाल्व, विपरीत दिशा में मुक्त-प्रवाह

▶ वैकल्पिक अंतर्निहित माध्यमिक दबाव राहत वाल्व (केवल निकला हुआ किनारा कनेक्शन के साथ वाल्व के लिए)।

आवेदन पत्र:

चेक-क्यू-मीटर वाल्व FD16 का मुख्य कार्य हाइड्रोलिक मोटर्स और लोड से स्वतंत्र सिलेंडर की गति को प्रभावित करना है (दूर भागने से रोकता है)। इसके अलावा पाइप फट सुरक्षा के लिए एक पृथक कार्य है।

चेक-क्यू-मीटर वाल्व एफडी 16 का खंड और प्रतीक

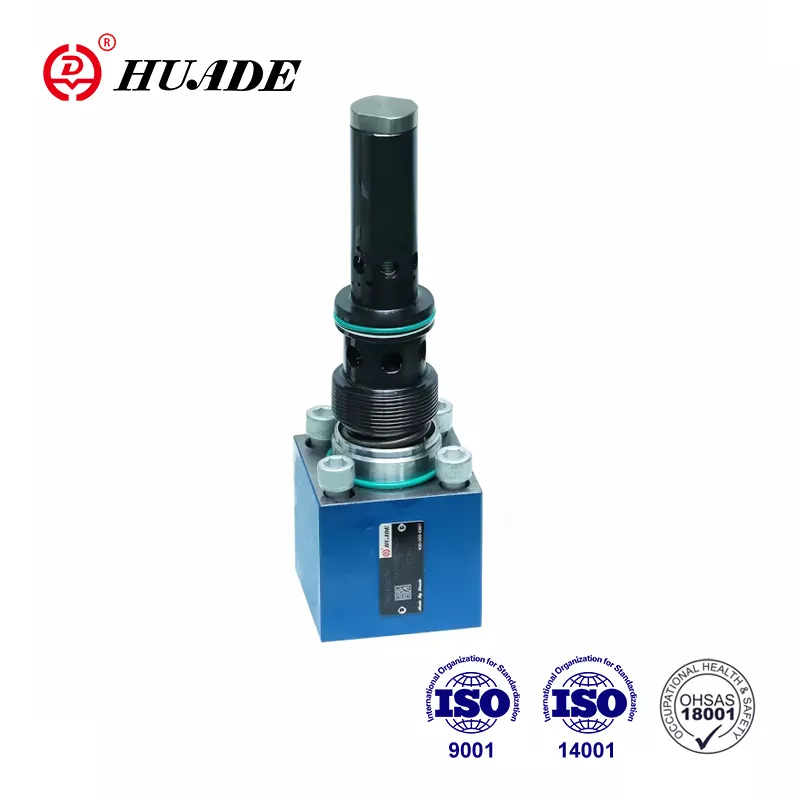

चेक-क्यू-मीटर में मूल रूप से आवास (1), मुख्य पॉपपेट (2), पायलट भाग (3), पायलट स्पूल (4), डंपिंग स्पूल (5) और पायलट डंपिंग (6) शामिल हैं।

चेक-क्यू-मीटर वाल्व एफडी 16 की संरचना

चेक-क्यू-मीटर वाल्व एफडी 16 का प्रतीक

सर्किट उदाहरण

टिप्पणी:

दो चेक-क्यू-मीटर का उपयोग दो सिलेंडरों को नियंत्रित करने के लिए नहीं किया जा सकता है, जिन्हें यंत्रवत् रूप से एक साथ स्थानांतरित करने के लिए मजबूर किया जाता है, सिंक्रनाइज़ेशन के रूप में और प्रत्येक सिलेंडर में समान दबाव की गारंटी नहीं दी जा सकती है।

इसलिए, सिलेंडर को दो पायलट संचालित चेक वाल्व से लैस किया जाना है, टाइप SL.the चेक-क्यू-मीटर एक सामान्य लाइन में फिट किया गया है।

इस मामले में, लोड दबाव 20MPA से अधिक नहीं होना चाहिए!
