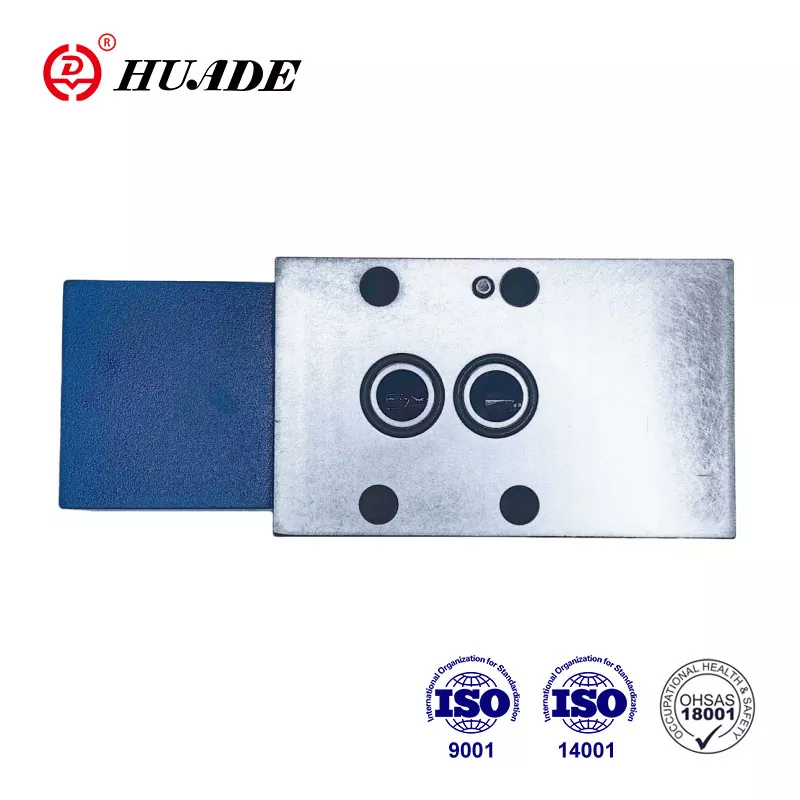

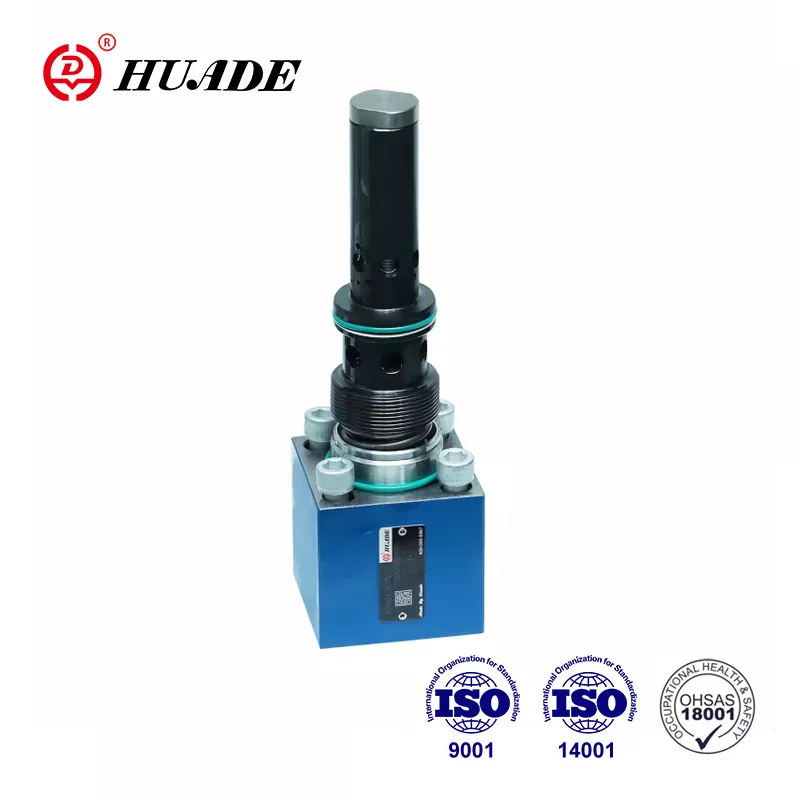

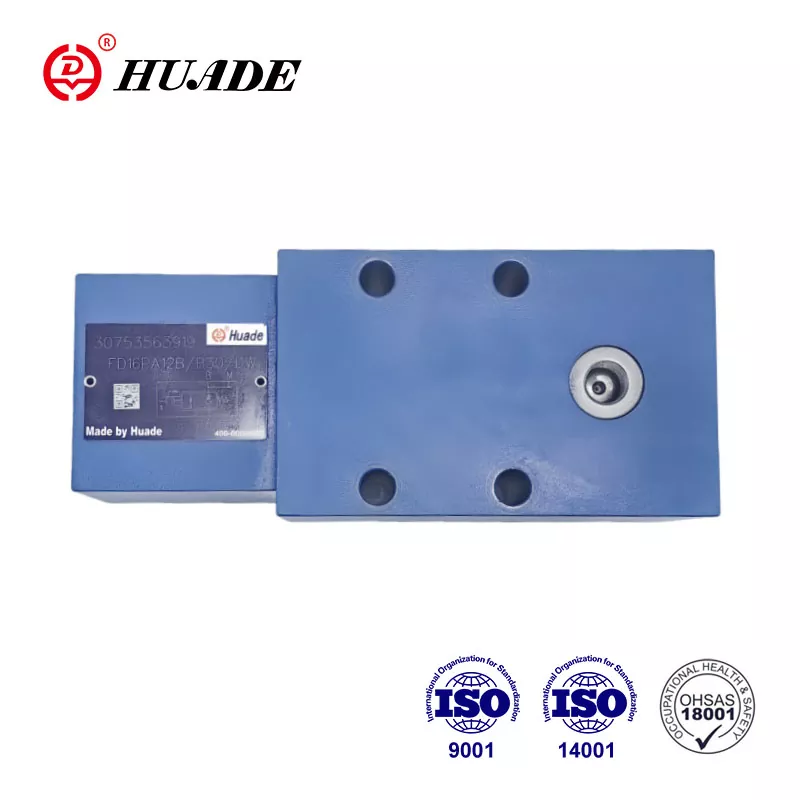

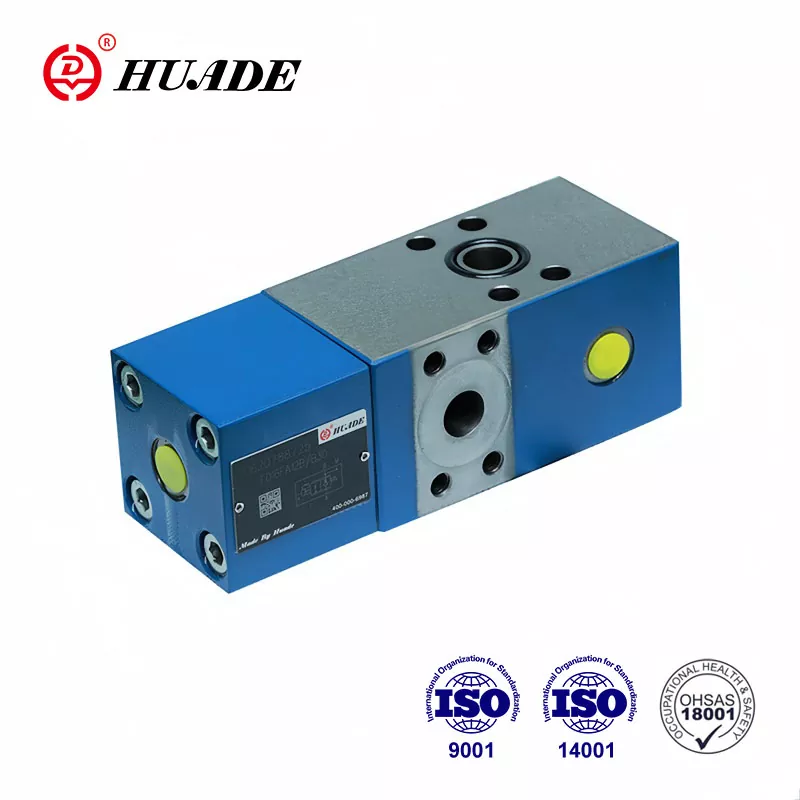

चेक-क्यू-मीटर वाल्व एफडी 25 एक विशेष वाल्व डिवाइस है, जिसका उपयोग मुख्य रूप से हाइड्रोलिक सिस्टम में प्रवाह संतुलन बनाए रखने और सिस्टम के स्थिर संचालन को सुनिश्चित करने के लिए किया जाता है। Huade® FD 25 चेक-क्यू-मीटर वाल्व जीत वाइड उपयोगकर्ता ट्रस्ट का कारण मुख्य रूप से इसकी उच्च गुणवत्ता और अपेक्षाकृत कम कीमत के कारण है। उत्पादों की पैकेजिंग को अनुकूलित किया जा सकता है, जैसे कि स्टैंडर्ड कार्टन पैकेजिंग, वुडन बॉक्स पैकेजिंग, प्लाईवुड बॉक्स पैकेजिंग, प्लास्टिक वॉटरप्रूफ पैकेजिंग, आदि।
|
ऑपरेटिंग प्रेशर, पोर्ट्स ए, एक्स (एमपीए) |
से 31.5 |
|
परिचालन दाब। पोर्ट बी (एमपीए) |
से 42 |
|
पायलट दबाव, पोर्ट एक्स (प्रवाह नियंत्रण सीमा) (एमपीए) |
min.2to3.5, max.31.5 |
|
क्रैकिंग प्रेशर, ए टू बी (एमपीए) |
0.2 |
|
माध्यमिक दबाव राहत वाल्व के लिए दबाव स्थापित करना (एमपीए) |
से 40 |
|
प्रवाह (एल/मिनट) |
80 (आकार 12) 200 (आकार 16) |
|
पूर्व-ओपनिंग का क्षेत्र अनुपात |
पॉपपेट सीट क्षेत्र/पायलट स्पूल का क्षेत्र = 1/20 |
|
दबाव द्रव तापमान सीमा |
-30 से+80 |
|
चिपचिपापन रेंज (मिमी)/एस) |
10 से 800 |
|
प्रेशर द्रव |
खनिज तेल (एनबीआर सील के लिए), या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
विशेषताएँ:
▶ डी, आईएसओ 5781 और सीटॉप से डीआईएन 24 340 के लिए पोर्टिंग पैटर्न - आरपी 121 एच।
▶ पायलट संचालित चेक वाल्व, लीक-मुक्त। चेक-क्यू-मीटर एक्ट्यूएटर Q1 के विपरीत दिशा में निर्देशित किए जा रहे प्रवाह के संबंध में रिटर्निंग फ्लो Q2 को नियंत्रित करता है, जिसमें सिलेंडर के साथ क्षेत्र अनुपात (Q2 = Q1φ) को ध्यान में रखा जाना है।
▶ बाय-पास वाल्व, विपरीत दिशा में मुक्त-प्रवाह
▶ वैकल्पिक अंतर्निहित माध्यमिक दबाव राहत वाल्व (केवल निकला हुआ किनारा कनेक्शन के साथ वाल्व के लिए)।
आवेदन पत्र:
चेक-क्यू-मीटर वाल्व FD25 का उपयोग हाइड्रोलिक सिस्टम में हाइड्रोलिक मोटर्स और लोड से स्वतंत्र सिलेंडर की गति को प्रभावित करने के लिए किया जाता है (भागने से रोकता है)। इसके अलावा पाइप फट सुरक्षा के लिए एक पृथक कार्य है।
चेक-क्यू-मीटर में मूल रूप से आवास (1), मुख्य पॉपपेट (2), पायलट भाग (3), पायलट स्पूल (4), डंपिंग स्पूल (5) और पायलट डंपिंग (6) शामिल हैं।
एफडी चेक-क्यू-मीटर वाल्व की संरचना
एफडी चेक-क्यू-मीटर वाल्व का प्रतीक
सर्किट उदाहरण
टिप्पणी:
दो चेक-क्यू-मीटर का उपयोग दो सिलेंडरों को नियंत्रित करने के लिए नहीं किया जा सकता है, जिन्हें यंत्रवत् रूप से एक साथ स्थानांतरित करने के लिए मजबूर किया जाता है, सिंक्रनाइज़ेशन के रूप में और प्रत्येक सिलेंडर में समान दबाव की गारंटी नहीं दी जा सकती है।
इसलिए, सिलेंडर को दो पायलट संचालित चेक वाल्व से लैस किया जाना है, टाइप SL.the चेक-क्यू-मीटर एक सामान्य लाइन में फिट किया गया है।
इस मामले में, लोड दबाव 20MPA से अधिक नहीं होना चाहिए!
