हाइड्रोलिक सिस्टम के साथ काम करते समय, दोनों दिशाओं में द्रव प्रवाह को नियंत्रित करना सुरक्षा और प्रदर्शन के लिए महत्वपूर्ण हो जाता है। पायलट द्वारा संचालित चेक वाल्व एसवी एक दिशा में मुक्त प्रवाह की अनुमति देकर इस सटीक उद्देश्य को पूरा करता है, जबकि खोलने का आदेश मिलने तक रिवर्स प्रवाह को अवरुद्ध करता है। यह स्मार्ट वाल्व डिज़ाइन आधुनिक हाइड्रोलिक अनुप्रयोगों में आवश्यक हो गया है जहां लोड होल्डिंग और नियंत्रित रिलीज आवश्यक है।

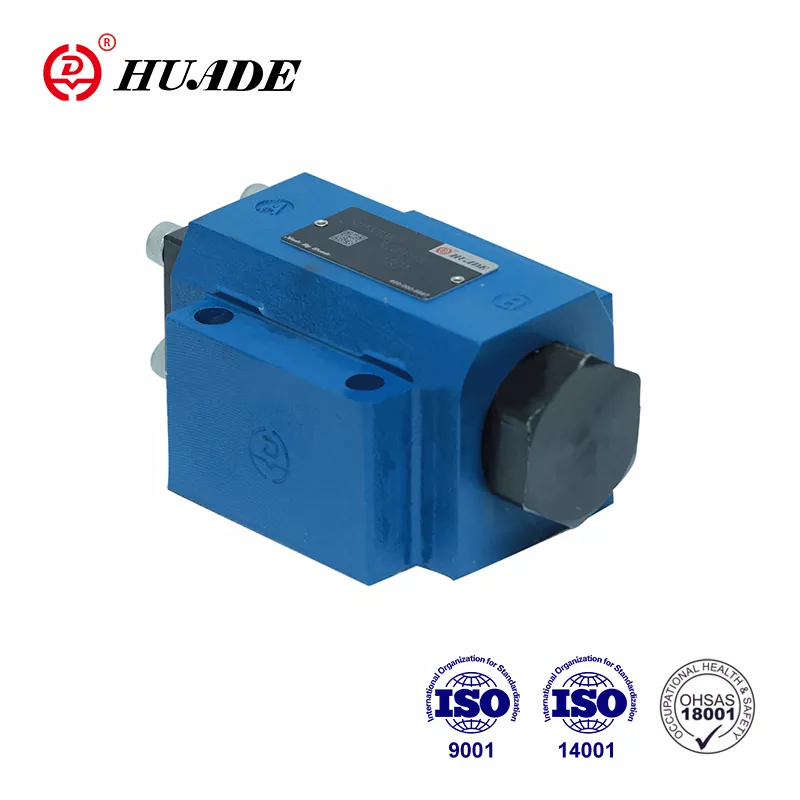

पायलट द्वारा संचालित चेक वाल्व एसवी अपने अद्वितीय नियंत्रण तंत्र के माध्यम से मानक चेक वाल्व से भिन्न होता है। जबकि पारंपरिक चेक वाल्व केवल बैकफ्लो को रोकते हैं, एसवी संस्करण एक पायलट नियंत्रण पोर्ट जोड़ता है जो जरूरत पड़ने पर ब्लॉकिंग फ़ंक्शन को ओवरराइड कर सकता है। यह प्रतीत होता है कि सरल जोड़ वाल्व को एक निष्क्रिय घटक से एक सक्रिय नियंत्रण तत्व में बदल देता है।
मूल डिज़ाइन को समझना
पायलट संचालित चेक वाल्व एसवी में एक साथ काम करने वाले कई प्रमुख घटक होते हैं। मुख्य पॉपपेट वाल्व पोर्ट ए से पोर्ट बी तक प्राथमिक प्रवाह पथ को संभालता है। जब द्रव इस दिशा में बहता है, तो दबाव पॉपपेट को एक हल्के स्प्रिंग के खिलाफ खुला धकेलता है, जिससे लगभग अप्रतिबंधित मार्ग की अनुमति मिलती है। मानक एनजी10 आकार के वाल्व के लिए दबाव ड्रॉप आम तौर पर 100 लीटर प्रति मिनट पर लगभग 4 बार मापता है।
उल्टी दिशा एक अलग कहानी बताती है। जब पोर्ट ए की ओर वापस जाने की कोशिश में पोर्ट बी पर दबाव बनता है, तो पॉपपेट इसकी सीलिंग सतह पर मजबूती से बैठ जाता है। सिस्टम का दबाव वास्तव में इस सील को बनाने में मदद करता है, जिसमें संपीड़ित स्प्रिंग अतिरिक्त बल जोड़ता है। यह डिज़ाइन 315 बार के अधिकतम कामकाजी दबाव पर भी 0.1 मिलीलीटर प्रति मिनट से कम रिसाव दर प्राप्त करता है।
पायलट नियंत्रण तंत्र ब्लॉकिंग फ़ंक्शन को ओवरराइड करने के लिए पोर्ट X का उपयोग करता है। जब पायलट का दबाव नियंत्रण पिस्टन तक पहुंचता है, तो यह विपरीत लोड दबाव के बावजूद मुख्य पॉपपेट को उसकी सीट से धक्का देने के लिए पर्याप्त बल उत्पन्न करता है। विश्वसनीय उद्घाटन के लिए आवश्यक पायलट दबाव आमतौर पर लोड दबाव से लगभग 5 बार ऊपर चलता है।
दबाव क्षेत्र प्रदर्शन को कैसे निर्धारित करते हैं
पायलट संचालित चेक वाल्व एसवी की प्रभावशीलता वाल्व के भीतर विभिन्न दबाव क्षेत्रों के बीच संबंधों पर काफी हद तक निर्भर करती है। इंजीनियर इन क्षेत्रों को A1 से A4 के रूप में नामित करते हैं, प्रत्येक बल संतुलन समीकरण में एक विशिष्ट उद्देश्य की पूर्ति करता है।
क्षेत्र A1 लोड दबाव के संपर्क में आने वाले मुख्य पॉपपेट चेहरे का प्रतिनिधित्व करता है। आकार 10 वाल्व के लिए, इसका माप लगभग 1.33 वर्ग सेंटीमीटर है। क्षेत्र A2 पायलट पॉपपेट सतह दिखाता है, आमतौर पर A1 का एक चौथाई आकार। नियंत्रण पिस्टन क्षेत्र A3 लोड दबाव और स्प्रिंग तनाव से संयुक्त बलों पर काबू पाने के लिए पर्याप्त बड़ा होना चाहिए, आमतौर पर छोटे वाल्वों के लिए 2 से 3.8 वर्ग सेंटीमीटर तक होता है।
वाल्व खुलने पर बल संतुलन निर्धारित होता है। लोड दबाव को A1 और A2 के बीच प्रभावी क्षेत्र अंतर से गुणा किया जाता है, साथ ही स्प्रिंग बल को क्षेत्र A3 पर अभिनय करने वाले पायलट दबाव द्वारा दूर किया जाना चाहिए। यह गणितीय संबंध अलग-अलग लोड स्थितियों में पूर्वानुमानित संचालन सुनिश्चित करता है।
दो मुख्य विन्यास प्रकार
पायलट संचालित चेक वाल्व एसवी और एसएल कॉन्फ़िगरेशन में आते हैं, प्रत्येक अलग-अलग सर्किट आवश्यकताओं के अनुकूल होते हैं। एसवी प्रकार में आंतरिक नाली रूटिंग की सुविधा होती है जहां पायलट कक्ष पोर्ट ए पर वापस जाता है। यह कॉम्पैक्ट डिज़ाइन अच्छी तरह से काम करता है जब पोर्ट ए टैंक या कम दबाव से कनेक्ट होता है, स्थापना को सरल रखता है और बाहरी कनेक्शन को कम करता है।
एसएल कॉन्फ़िगरेशन एक अलग बाहरी ड्रेन पोर्ट वाई जोड़ता है। यह व्यवस्था तब आवश्यक साबित होती है जब पोर्ट ए में महत्वपूर्ण दबाव होता है जो पायलट ऑपरेशन में हस्तक्षेप करेगा। नियंत्रण कक्ष जल निकासी को स्वतंत्र रूप से रूट करके, वाल्व प्रीलोडेड या दबावयुक्त ए पोर्ट के साथ भी विश्वसनीय रूप से संचालित होता है। वलयाकार क्षेत्र A4, A3 से छोटा, SL वाल्व में प्रभावी नियंत्रण क्षेत्र निर्धारित करता है।
एसवी और एसएल के बीच चयन करना आपके सर्किट डिजाइन पर निर्भर करता है। यदि पोर्ट ए वायुमंडलीय दबाव के पास रहता है, तो सरल एसवी संस्करण आमतौर पर पर्याप्त होता है। जब पोर्ट ए पर्याप्त दबाव देखता है या किसी अन्य दबाव वाले घटक से जुड़ता है, तो एसएल कॉन्फ़िगरेशन अवांछित पायलट हस्तक्षेप को रोकता है।
विसंपीडन सुविधा
उच्च भार के तहत खुलने पर मानक पायलट संचालित चेक वाल्व महत्वपूर्ण दबाव स्पाइक्स बना सकते हैं। फंसे हुए दबाव के अचानक निकलने से हाइड्रोलिक शॉक उत्पन्न होता है जो घटकों पर दबाव डालता है और शोर पैदा करता है। इस समस्या के समाधान के लिए, निर्माताओं ने ए-प्रकार डीकंप्रेसन संस्करण विकसित किया।
डीकंप्रेसन तंत्र में एक छोटा बॉल वाल्व शामिल होता है जो मुख्य पॉपपेट से थोड़ा पहले खुलता है। यह नियंत्रण मात्रा में नियंत्रित दबाव में कमी की अनुमति देता है, आमतौर पर दबाव ड्रॉप को 50 बार से कम तक सीमित करता है। आकार 10 वाल्व के लिए, नियंत्रण मात्रा लगभग 2.5 घन सेंटीमीटर मापती है, जिसे पूर्ण रूप से खुलने से पहले विसंपीड़ित होना चाहिए।
डीकंप्रेसन प्रक्रिया वाल्व प्रतिक्रिया में थोड़ी देरी जोड़ती है लेकिन सिस्टम तनाव को काफी कम कर देती है। बड़े सिलेंडर या उच्च जड़त्व भार वाले अनुप्रयोग इस सुविधा से विशेष रूप से लाभान्वित होते हैं। सिस्टम डिज़ाइन के दौरान प्रतिक्रिया समय और सुचारू संचालन के बीच तालमेल पर सावधानीपूर्वक विचार करने की आवश्यकता होती है।
आकार सीमाएँ और प्रवाह क्षमता
पायलट द्वारा संचालित चेक वाल्व एसवी श्रृंखला आईएसओ 5781 मानकों का पालन करते हुए आकार 06 से 32 तक फैली हुई है। प्रत्येक आकार पदनाम लगभग 1.6 से विभाजित मिलीमीटर में नाममात्र पोर्ट व्यास से मेल खाता है। यह मानकीकरण इंजीनियरों को वाल्व क्षमता और माउंटिंग आवश्यकताओं का शीघ्र अनुमान लगाने में मदद करता है।
आकार 06 और 10 वाल्व हैंडल 150 लीटर प्रति मिनट तक प्रवाहित होता है, जिसका वजन 0.8 और 1.8 किलोग्राम के बीच होता है। ये कॉम्पैक्ट इकाइयाँ छोटे से मध्यम सिलेंडरों के लिए विश्वसनीय भार धारण प्रदान करते हुए तंग स्थानों में फिट होती हैं। 1.2 से 2.5 घन सेंटीमीटर की मामूली नियंत्रण मात्रा त्वरित प्रतिक्रिया समय की अनुमति देती है।
मध्यम आकार 16 और 20 150 से 300 लीटर प्रति मिनट तक प्रवाह को समायोजित करते हैं। भौतिक आयाम तदनुसार बढ़ते हैं, आकार के 20 वाल्वों का वजन लगभग 7.8 किलोग्राम होता है। 5 से 10.8 घन सेंटीमीटर की बड़ी नियंत्रण मात्रा के लिए अधिक पायलट तेल की आवश्यकता होती है लेकिन आनुपातिक रूप से बड़े प्रवाह बल को संभालते हैं।
आकार 25 और 32 वाल्व 550 लीटर प्रति मिनट तक की प्रवाह क्षमता के साथ भारी-भरकम अनुप्रयोगों में काम करते हैं। इन बड़े वाल्वों का वजन 8 से 12 किलोग्राम होता है और इन्हें मजबूत माउंटिंग की आवश्यकता होती है। 12 से 19.27 घन सेंटीमीटर की नियंत्रण मात्रा अधिकतम भार दबाव के बावजूद भी पर्याप्त पायलट बल सुनिश्चित करती है।
स्थापना संबंधी विचार

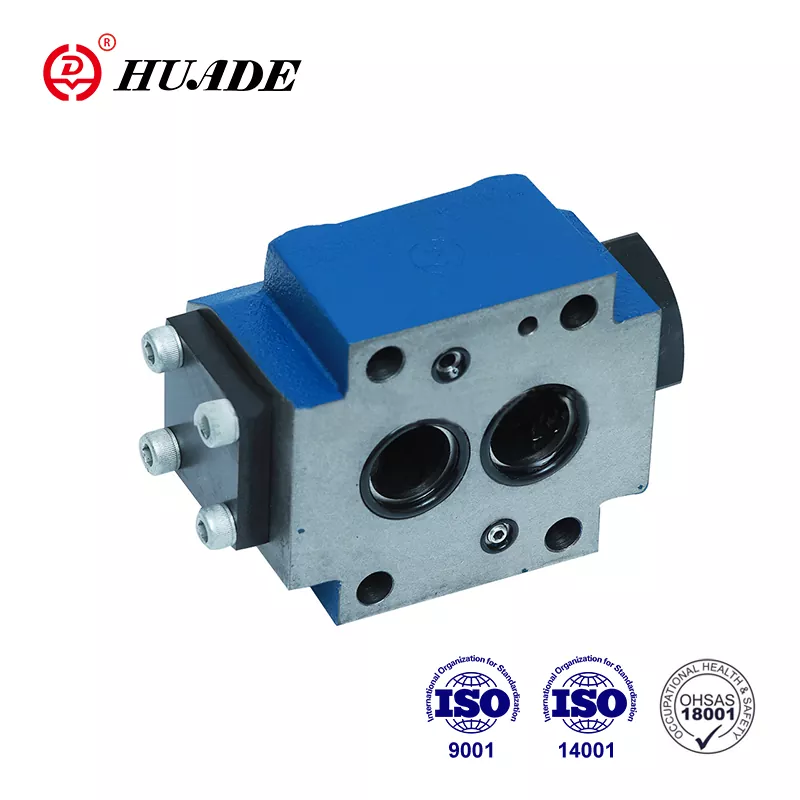

उचित माउंटिंग लंबी सेवा जीवन और विश्वसनीय संचालन सुनिश्चित करती है। पायलट संचालित चेक वाल्व एसवी आमतौर पर आईएसओ 5781 इंटरफ़ेस मानकों का पालन करते हुए एक सबप्लेट पर माउंट होता है। सीलिंग गैसकेट के आसपास रिसाव पथ को रोकने के लिए माउंटिंग सतह को अधिकतम 1 माइक्रोमीटर की खुरदरापन की आवश्यकता होती है।
वाल्व बॉडी को विकृत किए बिना उचित सीलिंग प्राप्त करने के लिए माउंटिंग बोल्ट को सही ढंग से टॉर्क किया जाना चाहिए। मानक विशिष्टताओं में 0.14 के घर्षण गुणांक के साथ 75 न्यूटन-मीटर की आवश्यकता होती है। आकार 10 वाल्व 50 मिलीमीटर लंबाई के चार एम10 बोल्ट का उपयोग करते हैं, जबकि आकार 32 के लिए 85 मिलीमीटर लंबे छह एम10 बोल्ट की आवश्यकता होती है। असमान टॉर्क वितरण माउंटिंग सतह को विकृत कर सकता है और सील की अखंडता से समझौता कर सकता है।
पायलट द्वारा संचालित चेक वाल्वों के लिए अभिविन्यास आमतौर पर कोई मायने नहीं रखता क्योंकि वे गुरुत्वाकर्षण के बजाय दबाव बलों पर निर्भर होते हैं। हालाँकि, यदि माउंटिंग स्थिति मौजूद है तो समायोजन सुविधाओं तक आसान पहुंच होनी चाहिए। बाहरी लाइन रूटिंग को कम करने के लिए पाइपिंग कनेक्शन की योजना बनाते समय पायलट और ड्रेन पोर्ट के स्थान पर विचार करें।
हाइड्रोलिक द्रव आवश्यकताएँ
पायलट द्वारा संचालित चेक वाल्व एसवी एचएल या एचएलपी विनिर्देशों को पूरा करने वाले मानक खनिज-आधारित हाइड्रोलिक तेलों के साथ विश्वसनीय रूप से कार्य करता है। ऑपरेटिंग चिपचिपाहट 2.8 से 500 वर्ग मिलीमीटर प्रति सेकंड तक होती है, हालांकि इष्टतम प्रदर्शन 40 डिग्री सेल्सियस पर 16 और 46 सेंटीस्टोक के बीच होता है। कम चिपचिपापन दबाव ड्रॉप को कम करता है लेकिन रिसाव को बढ़ा सकता है, जबकि उच्च चिपचिपापन इसके विपरीत होता है।
तापमान सीमा सील सामग्री पर निर्भर करती है। मानक नाइट्राइल रबर सील माइनस 30 से प्लस 80 डिग्री सेल्सियस तापमान को सहन करती है, जो अधिकांश औद्योगिक वातावरणों के लिए उपयुक्त है। उच्च तापमान या सिंथेटिक तरल पदार्थों से जुड़े अनुप्रयोगों को फ्लोरोकार्बन सील्स से लाभ होता है, जो आक्रामक मीडिया का विरोध करते हुए माइनस 20 से प्लस 80 डिग्री तक संभालते हैं। HETG जैसे बायोडिग्रेडेबल तरल पदार्थों को अक्सर फ़्लोरोकार्बन सील की भी आवश्यकता होती है।
द्रव की सफाई सीधे वाल्व जीवन और विश्वसनीयता पर प्रभाव डालती है। ISO 4406 20/18/15 के अनुशंसित संदूषण स्तर का मतलब है कि 4 माइक्रोमीटर से ऊपर प्रति मिलीलीटर 5000 से अधिक कण नहीं, 6 माइक्रोमीटर से ऊपर 1300 और 14 माइक्रोमीटर से ऊपर 320 से अधिक कण नहीं। बॉश रेक्सरोथ मानक आरई 50070 के अनुसार उचित निस्पंदन इन सीमाओं को बनाए रखता है और समय से पहले घिसाव को रोकता है।
सामान्य अनुप्रयोग परिदृश्य
निर्माण उपकरण पायलट संचालित चेक वाल्व के लिए सबसे बड़े बाजारों में से एक का प्रतिनिधित्व करता है। जब ऑपरेटर नियंत्रण जारी करता है तो खुदाई करने वाले बूम सिलेंडरों को हाथ गिरने से रोकने के लिए विश्वसनीय लोड होल्डिंग की आवश्यकता होती है। प्रत्येक सिलेंडर पोर्ट में स्थापित एक पायलट संचालित चेक वाल्व एसवी यह सुरक्षा कार्य प्रदान करता है। जब ऑपरेटर नियंत्रण लीवर को सक्रिय करता है, तो दिशात्मक वाल्व से पायलट दबाव चेक वाल्व खोलता है, जिससे नियंत्रित कमिंग की अनुमति मिलती है।
इंजेक्शन मोल्डिंग मशीनें मोल्ड क्लैंपिंग सिलेंडर को सुरक्षित करने के लिए इन वाल्वों का उपयोग करती हैं। इसमें शामिल जबरदस्त ताकतें, जो अक्सर 100 किलोन्यूटन से अधिक होती हैं, शून्य-रिसाव भार धारण की मांग करती हैं। निरर्थक कॉन्फ़िगरेशन में दो पायलट संचालित चेक वाल्व ईएन आईएसओ 13849 मानकों के अनुसार सुरक्षा श्रेणी 3 को पूरा करते हैं। यदि एक वाल्व विफल हो जाता है, तो दूसरा तब तक लोड समर्थन बनाए रखता है जब तक कि रखरखाव समस्या का समाधान नहीं कर देता।
भारोत्तोलन उपकरण अनुप्रयोग सुचारू लोड डिसेंट के लिए प्रवाह नियंत्रण वाल्व के साथ पायलट संचालित चेक वाल्व को जोड़ते हैं। चेक वाल्व अनियंत्रित गिरावट को रोकता है जबकि एक अलग थ्रॉटल वाल्व रिलीज दर को मापता है। यह व्यवस्था क्रेन और होइस्ट सुरक्षा प्रणालियों के लिए ANSI B30.5 आवश्यकताओं को पूरा करती है। पायलट सिग्नल ऑपरेटर के नियंत्रण वाल्व से आता है, जो यह सुनिश्चित करता है कि किसी भी निचली गति से पहले सचेत कार्रवाई की जाए।
प्रदर्शन विशेषताएँ
मुक्त प्रवाह दिशा में पायलट संचालित चेक वाल्व एसवी के माध्यम से दबाव ड्रॉप आकार और प्रवाह दर के साथ भिन्न होता है। 400 लीटर प्रति मिनट की गति से गुजरने वाला आकार 32 वाल्व आमतौर पर लगभग 20 बार दबाव हानि दर्शाता है। यह अपेक्षाकृत कम प्रतिरोध सामान्य ऑपरेशन के दौरान वाल्व को कुशल बनाता है जब बार-बार साइकिल चलाने पर लोड ऊपर और नीचे होता है।
पायलट दबाव अनुपात नियंत्रण विशेषताओं को निर्धारित करता है। डीकंप्रेसन के बिना वाल्वों के लिए, खुलने की गारंटी के लिए पायलट दबाव को लोड दबाव प्लस 2 से 5 बार के बराबर होना चाहिए। डीकंप्रेसन संस्करण प्रवाह दर और वाल्व की स्थिति के आधार पर प्लस या माइनस 10 बार के स्कैटर बैंड के साथ अधिक भिन्नता दिखाते हैं। यह भिन्नता चरणबद्ध उद्घाटन प्रक्रिया को दर्शाती है क्योंकि मुख्य पॉपपेट के हिलने से पहले बॉल वाल्व पर दबाव पड़ता है।
त्वरित लोड रिलीज की आवश्यकता वाले अनुप्रयोगों में प्रतिक्रिया समय मायने रखता है। पायलट दबाव लागू करने और पूर्ण प्रवाह प्राप्त करने के बीच का समय अंतराल नियंत्रण मात्रा और पायलट प्रवाह क्षमता पर निर्भर करता है। छोटे वाल्व 50 मिलीसेकंड से कम समय में प्रतिक्रिया करते हैं, जबकि बड़ी इकाइयों को 100 से 200 मिलीसेकंड की आवश्यकता हो सकती है। डीकंप्रेसन जोड़ने से यह समय थोड़ा बढ़ जाता है लेकिन अधिकांश औद्योगिक उपयोगों के लिए स्वीकार्य रहता है।
क्रैकिंग दबाव विकल्प
पायलट संचालित चेक वाल्व एसवी में स्प्रिंग प्रीलोड मुक्त प्रवाह दिशा में इसके क्रैकिंग दबाव को निर्धारित करता है। निर्माता आम तौर पर चार मानक विकल्प प्रदान करते हैं: छोटे आकार के लिए 1.5, 3, 6 और 10 बार, या बड़े वाल्व के लिए 2.5, 5, 7.5 और 10 बार। यह समायोज्य सुविधा वाल्व को विशिष्ट सर्किट आवश्यकताओं से मेल खाने की अनुमति देती है।
कम क्रैकिंग दबाव सामान्य ऑपरेशन के दौरान ऊर्जा हानि को कम करता है लेकिन उच्च भार के तहत मामूली बैक-लीकेज की अनुमति दे सकता है। पूर्ण सीलिंग प्रदर्शन पर दक्षता को प्राथमिकता देने वाले अनुप्रयोग अक्सर 1.5 या 2.5 बार सेटिंग्स निर्दिष्ट करते हैं। कम स्प्रिंग बल का मतलब यह भी है कि वाल्व को रिवर्स में खोलने के लिए कम पायलट दबाव की आवश्यकता होती है।
उच्च क्रैकिंग दबाव अत्यधिक परिस्थितियों में सीलिंग में सुधार करता है और दबाव के उतार-चढ़ाव से अनपेक्षित उद्घाटन को रोकता है। भारी निर्माण उपकरण और सुरक्षा-महत्वपूर्ण अनुप्रयोग अक्सर 6 या 10 बार सेटिंग्स का उपयोग करते हैं। मजबूत स्प्रिंग बल सील विफलता के खिलाफ अतिरिक्त सुरक्षा प्रदान करता है लेकिन आगे के दबाव में गिरावट और आवश्यक पायलट दबाव दोनों को बढ़ाता है।
वैकल्पिक वाल्व प्रकारों की तुलना
सरल चेक वाल्व की लागत पायलट संचालित संस्करणों की तुलना में काफी कम होती है लेकिन इसमें रिवर्स ओपनिंग क्षमता की कमी होती है। लोड के तहत 5 से 10 मिलीलीटर प्रति मिनट की उनकी रिसाव दर दीर्घकालिक स्थिति धारण की आवश्यकता वाले अनुप्रयोगों के लिए अस्वीकार्य साबित होती है। पायलट द्वारा संचालित चेक वाल्व एसवी नियंत्रित रिलीज कार्यक्षमता को जोड़ते हुए रिसाव प्रदर्शन में पचास गुना सुधार करता है।
काउंटरबैलेंस वाल्व एकीकृत दबाव राहत और प्रवाह नियंत्रण के साथ समान भार धारण प्रदान करते हैं। ये वाल्व ऊर्ध्वाधर सिलेंडर जैसे अत्यधिक भार के लिए अच्छी तरह से काम करते हैं जहां गुरुत्वाकर्षण गति में सहायता करता है। हालाँकि, इनकी कीमत आमतौर पर पायलट संचालित चेक वाल्व से अधिक होती है और दोनों दिशाओं में अतिरिक्त दबाव ड्रॉप लाती है। जब एक दिशा में मुक्त प्रवाह महत्वपूर्ण होता है तो पायलट द्वारा संचालित चेक वाल्व एसवी उत्कृष्ट होता है।
डबल पायलट संचालित चेक वाल्व सुरक्षा-महत्वपूर्ण अनुप्रयोगों के लिए अनावश्यक लोड होल्डिंग प्रदान करते हैं। प्रत्येक वाल्व उच्च सुरक्षा श्रेणियों को पूरा करते हुए स्वतंत्र रूप से पूर्ण भार का समर्थन कर सकता है। बढ़ी हुई लागत और जटिलता केवल वहीं समझ में आती है जहां नियम या जोखिम मूल्यांकन अतिरेक की मांग करते हैं। उचित आकार और रखरखाव के साथ एकल पायलट संचालित चेक वाल्व अधिकांश औद्योगिक अनुप्रयोगों के लिए पर्याप्त हैं।
आकार और चयन प्रक्रिया
सही पायलट संचालित चेक वाल्व एसवी आकार का निर्धारण प्रवाह आवश्यकताओं से शुरू होता है। किसी भी एक साथ संचालन सहित, दोनों दिशाओं में वाल्व के माध्यम से अधिकतम प्रवाह दर की गणना करें। एक वाल्व आकार का चयन करें जो इस प्रवाह को स्वीकार्य दबाव ड्रॉप के साथ संभालता है, आमतौर पर मुक्त प्रवाह दिशा के लिए 20 बार से कम।
सत्यापित करें कि कामकाजी दबाव वाल्व की 315 बार अधिकतम रेटिंग के भीतर रहता है। सुरक्षा कारकों को शामिल करें और तेजी से वाल्व बंद होने या पंप डेडहेडिंग से दबाव बढ़ने पर विचार करें। लगातार उद्घाटन प्रदर्शन सुनिश्चित करने के लिए पायलट दबाव स्रोत को विश्वसनीय रूप से अधिकतम लोड दबाव से कम से कम 5 बार ऊपर जाना चाहिए।
पोर्ट ए स्थितियों के आधार पर एसवी और एसएल कॉन्फ़िगरेशन के बीच चयन करें। यदि यह पोर्ट टैंक से जुड़ता है या दबाव रहित रहता है, तो सरल एसवी डिज़ाइन अच्छी तरह से काम करता है। जब पोर्ट ए महत्वपूर्ण दबाव वहन करता है या अन्य घटकों को फ़ीड करता है, तो बाहरी नाली के साथ एसएल संस्करण निर्दिष्ट करें। पर्याप्त आकार की पाइपिंग के माध्यम से वाई पोर्ट को टैंक तक ले जाएं।
संभावित दबाव झटके का मूल्यांकन करके निर्णय लें कि डीकंप्रेसन आवश्यक है या नहीं। बड़े फंसे हुए वॉल्यूम या संवेदनशील घटकों वाले सिस्टम ए-प्रकार संस्करण से लाभान्वित होते हैं। प्रतिक्रिया में थोड़ी सी देरी सामान्य औद्योगिक चक्रों में शायद ही कभी समस्याएं पैदा करती है। डीकंप्रेसन के बिना मानक संस्करणों की लागत कम होती है और उन अनुप्रयोगों के लिए तेजी से प्रतिक्रिया होती है जहां शॉक लोडिंग चिंता का विषय नहीं है।
ऑर्डरिंग कोड पढ़ना
पायलट संचालित चेक वाल्व कॉन्फ़िगरेशन को निर्दिष्ट करने के लिए निर्माता व्यवस्थित पदनाम कोड का उपयोग करते हैं। SV 10 PA1-4X जैसा एक विशिष्ट कोड अलग-अलग तत्वों में टूट जाता है। पहले अक्षर वाल्व प्रकार, आंतरिक नाली के लिए एसवी या बाहरी के लिए एसएल को दर्शाते हैं। निम्नलिखित संख्या आकार पदनाम को दर्शाती है, इस मामले में 10।
अगली स्थिति माउंटिंग शैली को प्रकट करती है, जिसमें P सबप्लेट को दर्शाता है और G का अर्थ थ्रेडेड पोर्ट है। डीकंप्रेसन शामिल होने पर अक्षर A प्रकट होता है, अन्यथा यह स्थिति रिक्त है। संख्या 1 से 4 तक क्रैकिंग दबाव चयन का प्रतिनिधित्व करती है, जो बढ़ते स्प्रिंग प्रीलोड विकल्पों के अनुरूप है।
प्रत्यय 4X वर्तमान श्रृंखला पीढ़ी की पहचान करता है, जो डिज़ाइन सुधार और अद्यतन विशिष्टताओं को दर्शाता है। एक अनुगामी स्लैश अक्सर सील सामग्री जैसे अतिरिक्त विकल्पों से पहले होता है, जिसमें मानक नाइट्राइल के बजाय वी को फ़्लोरोकार्बन नामित किया जाता है। इन कोड को समझने से आपूर्तिकर्ताओं के साथ आवश्यकताओं को सटीक रूप से संप्रेषित करने में मदद मिलती है और सही कॉन्फ़िगरेशन प्राप्त करना सुनिश्चित होता है।
रखरखाव आवश्यकताएँ
नियमित निरीक्षण से पायलट संचालित चेक वाल्व विश्वसनीय रूप से कार्य करते रहते हैं। प्रत्येक 5000 परिचालन घंटों में, हाइड्रोलिक द्रव संदूषण स्तर की जांच करें और यदि सफाई आईएसओ 4406 20/18/15 से अधिक हो तो फिल्टर तत्वों को बदलें। ख़राब तरल गुणवत्ता सील के घिसाव को तेज़ कर देती है और अपघर्षक कणों को बैठने की सतहों को नुकसान पहुँचाने की अनुमति देती है।
वाल्व बॉडी के आसपास बाहरी रिसाव आमतौर पर सील के ख़राब होने का संकेत देता है जिसके प्रतिस्थापन की आवश्यकता होती है। आंतरिक रिसाव धीरे-धीरे लोड बहाव के रूप में दिखाई देता है जब वाल्व को अपनी स्थिति बनाए रखनी चाहिए। पॉपपेट बैठने की सतह की टूट-फूट या संदूषण की स्थिति का निरीक्षण करने के लिए वाल्व को निकालें और अलग करें। हल्की पॉलिशिंग मामूली क्षति पर सीलिंग को बहाल कर सकती है, लेकिन गहरी स्कोरिंग के लिए पॉपपेट प्रतिस्थापन की आवश्यकता होती है।
पायलट नियंत्रण संबंधी समस्याएं धीमी शुरुआत या भार जारी करने में विफलता के रूप में प्रकट होती हैं। सत्यापित करें कि ऑपरेशन के दौरान दबाव गेज का उपयोग करके पर्याप्त पायलट दबाव पोर्ट एक्स तक पहुंचता है। कम दबाव का परिणाम कम आकार की पायलट लाइनें, अत्यधिक लंबाई या प्रतिबंध हो सकता है। संदूषण या क्षति के लिए पायलट पॉपपेट और नियंत्रण पिस्टन का निरीक्षण करें जो बंधन का कारण बन सकता है।
सामान्य समस्याओं का निवारण
जब एक पायलट द्वारा संचालित चेक वाल्व एसवी अवरुद्ध दिशा में लीक होता है, तो कई कारणों की जांच की जानी चाहिए। पॉपपेट और सीट के बीच जमा हुए संदूषण कण पूरी तरह से बंद होने से रोकते हैं। सिस्टम को साफ तेल से फ्लश करने से कभी-कभी मलबा निकल जाता है, लेकिन अलग करना और पूरी तरह से सफाई करना आवश्यक हो सकता है। सत्यापित करें कि पुनरावृत्ति को रोकने के लिए द्रव निस्पंदन विनिर्देशों को पूरा करता है।
बार-बार प्रभाव या गुहिकायन क्षति से पॉपपेट सीट के घिसाव से रिसाव के रास्ते बन जाते हैं जिन्हें सफाई से ठीक नहीं किया जा सकता है। रखरखाव के दौरान कटाव या यांत्रिक क्षति के संकेतों के लिए बैठने की सतहों की जांच करें। अधिकांश वाल्वों के लिए सीट प्रतिस्थापन घटक उपलब्ध हैं, हालांकि व्यापक क्षति के लिए पूर्ण वाल्व प्रतिस्थापन की आवश्यकता हो सकती है। डीकंप्रेसन-प्रकार के वाल्व स्थापित करने से प्रभाव बल कम हो जाते हैं जो समय से पहले घिसाव का कारण बनते हैं।
पर्याप्त पायलट दबाव के बावजूद नहीं खुलने वाले वाल्व अक्सर नियंत्रण पिस्टन को बांधने वाले संदूषण से पीड़ित होते हैं। द्रव के क्षरण या अंतर्ग्रहण गंदगी से कीचड़ का निर्माण पिस्टन की गति को प्रतिबंधित कर सकता है। विलायक सफाई के साथ पूरी तरह से जुदा करने से आम तौर पर कार्य बहाल हो जाता है। संदूषण के संचय को रोकने के लिए द्रव निस्पंदन में सुधार और परिवर्तन अंतराल को छोटा करने पर विचार करें।
सुरक्षा संबंधी विचार
पायलट संचालित चेक वाल्व एसवी कई अनुप्रयोगों में महत्वपूर्ण सुरक्षा कार्य करता है। विफलता के परिणामस्वरूप अनियंत्रित लोड कम हो सकता है, उपकरण क्षतिग्रस्त हो सकता है, या ऑपरेटर को चोट लग सकती है। सुरक्षा-महत्वपूर्ण सर्किट में मशीनरी सुरक्षा के लिए EN ISO 13849 जैसे लागू मानकों के अनुसार अनावश्यक वाल्व या बैकअप सिस्टम शामिल होना चाहिए।
नियमित कार्यात्मक परीक्षण वास्तविक लोड स्थितियों के तहत उचित संचालन की पुष्टि करता है। इसमें बहाव या अप्रत्याशित गति की निगरानी करते हुए भार को साइकिल चलाना शामिल है। उपकरण को सेवा में वापस करने से पहले परीक्षण परिणामों का दस्तावेजीकरण करें और किसी भी विसंगति की जांच करें। पूर्ण विफलता होने से पहले खराब प्रदर्शन दिखाने वाले वाल्वों को बदलें।
पायलट दबाव में कमी एक महत्वपूर्ण खतरा प्रस्तुत करती है क्योंकि यह अनपेक्षित लोड रिलीज की अनुमति दे सकती है। यह सुनिश्चित करने के लिए सर्किट डिज़ाइन करें कि सभी सामान्य संचालन के दौरान पायलट दबाव उपलब्ध रहे। अतिरिक्त विश्वसनीयता के लिए मुख्य प्रणाली से स्वतंत्र अलग पायलट दबाव स्रोतों का उपयोग करने पर विचार करें। जब पायलट का दबाव सुरक्षित न्यूनतम से नीचे चला जाए तो ऑपरेटरों को सचेत करने के लिए दबाव स्विच स्थापित करें।
आर्थिक विचार
पायलट द्वारा संचालित चेक वाल्व एसवी की लागत साधारण चेक वाल्वों की तुलना में लगभग दो से तीन गुना अधिक है, लेकिन यह काफी बेहतर प्रदर्शन प्रदान करता है। यह मूल्य प्रीमियम सटीक नियंत्रण, न्यूनतम रिसाव और विस्तारित सेवा जीवन खरीदता है। विश्वसनीय लोड होल्डिंग की आवश्यकता वाले अनुप्रयोगों के लिए, बढ़ी हुई लागत विकल्पों की तुलना में अच्छे निवेश का प्रतिनिधित्व करती है।
बड़े वाल्व आकार अधिक कीमत अंतर दिखाते हैं। डिकंप्रेशन और बाहरी नाली के साथ एक आकार 32 वाल्व एक मूल समान आकार के चेक वाल्व की लागत से दस गुना अधिक हो सकता है। हालाँकि, पायलट संचालित डिज़ाइन काउंटरबैलेंस वाल्व या अलग लॉकिंग तंत्र जैसे अतिरिक्त घटकों की आवश्यकता को समाप्त कर सकता है। व्यक्तिगत घटक कीमतों के बजाय कुल सिस्टम लागत का मूल्यांकन करें।
ऊर्जा दक्षता वाल्व के जीवनकाल में परिचालन लागत को प्रभावित करती है। मुक्त प्रवाह दिशा में कम दबाव की गिरावट कई विकल्पों की तुलना में बिजली की खपत को कम करती है। 100 लीटर प्रति मिनट पर सिस्टम दबाव में 5 बार की कमी से लगभग 100 वाट की लगातार बचत होती है। ये बचत बार-बार साइकिल चलाने के अनुप्रयोगों में काफी हद तक जमा हो जाती है।
पर्यावरण अनुकूलता
आधुनिक पायलट संचालित चेक वाल्व पर्यावरण संरक्षण के लिए लोकप्रियता प्राप्त कर रहे बायोडिग्रेडेबल हाइड्रोलिक तरल पदार्थों को समायोजित करते हैं। एचईटीजी विनिर्देशों (वनस्पति तेल आधारित) को पूरा करने वाले तरल पदार्थों को मानक नाइट्राइल के बजाय फ्लोरोकार्बन सील की आवश्यकता होती है। यह अनुकूलता प्रदर्शन या विश्वसनीयता से समझौता किए बिना पर्यावरण के प्रति जागरूक संचालन की अनुमति देती है।
तापमान की चरम सीमा द्रव की चिपचिपाहट में परिवर्तन और सील सामग्री गुणों के माध्यम से वाल्व संचालन को प्रभावित करती है। ठंडे वातावरण में चिपचिपाहट बढ़ जाती है, दबाव कम हो जाता है और संभावित रूप से प्रतिक्रिया धीमी हो जाती है। ठंड के मौसम के अनुप्रयोगों के लिए फ्लोरोकार्बन सील नाइट्राइल की तुलना में कम तापमान को बेहतर ढंग से सहन करती है। उच्च तापमान चिपचिपाहट को कम करता है और सील के क्षरण को तेज करता है, जिससे कम सेवा अंतराल की आवश्यकता होती है।
संक्षारक वातावरण को मानक जस्ता चढ़ाना से परे विशेष सतह उपचार की आवश्यकता हो सकती है। समुद्री अनुप्रयोग अक्सर कठोर एनोडाइजिंग या विशेष कोटिंग्स के माध्यम से अतिरिक्त संक्षारण संरक्षण निर्दिष्ट करते हैं। पर्याप्त सुरक्षा और अपेक्षित जीवन सुनिश्चित करने के लिए कठोर सेवा के लिए वाल्व का चयन करते समय निर्माताओं के साथ पर्यावरणीय स्थितियों पर चर्चा करें।
भविष्य के विकास
सेंसर एकीकरण पायलट संचालित चेक वाल्व के लिए एक उभरती हुई प्रवृत्ति का प्रतिनिधित्व करता है। अंतर्निर्मित दबाव ट्रांसड्यूसर वास्तविक समय में लोड दबाव, पायलट दबाव और रिसाव की निगरानी कर सकते हैं। यह डेटा पूर्ण विफलता से पहले गिरावट की पहचान करके पूर्वानुमानित रखरखाव को सक्षम बनाता है। वायरलेस कनेक्टिविटी बड़े प्रतिष्ठानों में महत्वपूर्ण वाल्वों की दूरस्थ निगरानी की अनुमति देगी।
एम्बेडेड माइक्रोप्रोसेसर वाले स्मार्ट वाल्व परिचालन स्थितियों के आधार पर विशेषताओं को स्वचालित रूप से समायोजित कर सकते हैं। भार उठाने के लिए अनुकूलित परिवर्तनीय क्रैकिंग दबाव सुरक्षा बनाए रखते हुए दक्षता को अनुकूलित कर सकता है। स्व-निदान क्षमताएं रखरखाव कर्मियों को विकासशील समस्याओं के प्रति सचेत करेंगी और समस्या निवारण प्रक्रियाओं का मार्गदर्शन करेंगी।
सामग्री विज्ञान की प्रगति बेहतर सीलिंग प्रदर्शन और विस्तारित सेवा जीवन का वादा करती है। नए पॉलिमर यौगिक बेहतर घिसाव प्रतिरोध और व्यापक रासायनिक अनुकूलता प्रदान करते हैं। विशिष्ट कोटिंग्स घर्षण को कम करती हैं और कणों के आसंजन को रोकती हैं। ये विकास विश्वसनीयता बढ़ाएंगे जबकि संभावित रूप से दी गई प्रवाह क्षमताओं के लिए वाल्व का आकार कम कर देंगे।
निष्कर्ष
पायलट संचालित चेक वाल्व एसवी विश्वसनीय लोड होल्डिंग और नियंत्रित रिलीज की आवश्यकता वाले हाइड्रोलिक सिस्टम के लिए आवश्यक नियंत्रण प्रदान करता है। इसका अनोखा डिज़ाइन दिशात्मक वाल्वों की नियंत्रणीयता के साथ चेक वाल्वों की अवरोधन क्षमता को जोड़ता है। परिचालन सिद्धांतों, उचित आकार और रखरखाव आवश्यकताओं को समझना सफल अनुप्रयोग सुनिश्चित करता है।
उपयुक्त कॉन्फ़िगरेशन का चयन करने के लिए प्रवाह दर, दबाव स्तर और सर्किट डिजाइन सहित सिस्टम आवश्यकताओं के सावधानीपूर्वक विश्लेषण की आवश्यकता होती है। मानक एसवी और बाहरी ड्रेन एसएल संस्करणों के बीच चयन पोर्ट ए की स्थितियों पर निर्भर करता है। डीकंप्रेसन सुविधाएँ दबाव के झटके के प्रति संवेदनशील अनुप्रयोगों को लाभ पहुँचाती हैं। सामग्री विकल्प विभिन्न तरल पदार्थों और पर्यावरणीय स्थितियों को समायोजित करते हैं।
नियमित रखरखाव और निरीक्षण वाल्व के पूरे सेवा जीवन के दौरान प्रदर्शन को बनाए रखता है। तरल पदार्थ की गुणवत्ता की निगरानी करना, रिसाव की जाँच करना और पायलट फ़ंक्शन की पुष्टि करके समस्याओं को जल्दी पकड़ना। सुरक्षा-महत्वपूर्ण अनुप्रयोग परीक्षण और दस्तावेज़ीकरण पर विशेष ध्यान देने की मांग करते हैं। उचित अनुप्रयोग और देखभाल के साथ, पायलट संचालित चेक वाल्व उपकरण और कर्मियों की सुरक्षा के लिए वर्षों की विश्वसनीय सेवा प्रदान करते हैं।
