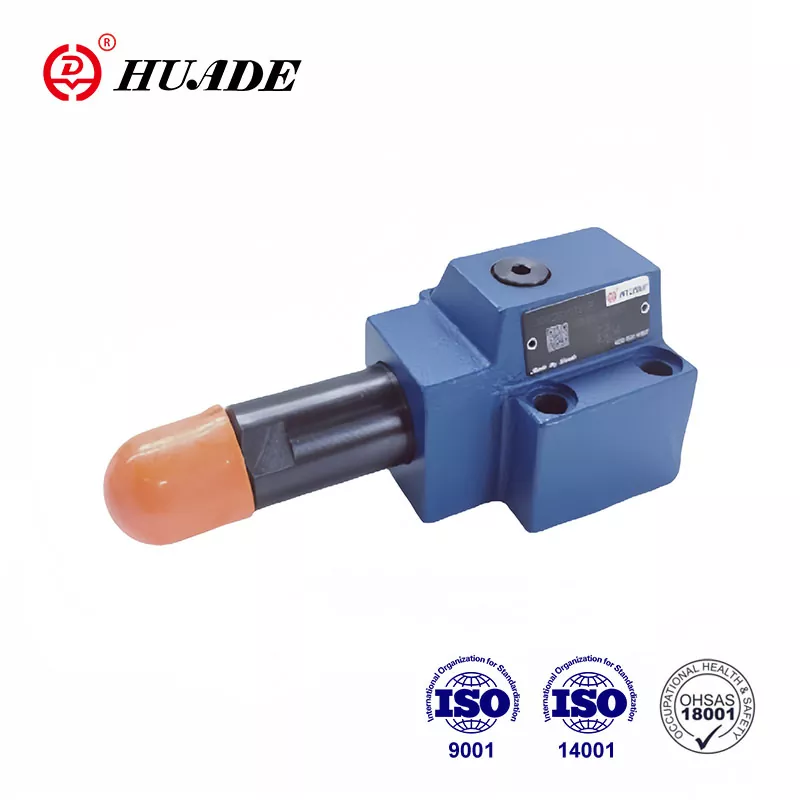

दबाव अनुक्रम वाल्व डीजेड 10 डीपी

दबाव अनुक्रम वाल्व प्रकार DZ 10 DP एक प्रत्यक्ष संचालित दबाव अनुक्रम वाल्व है। इसका उपयोग दूसरी प्रणाली के दबाव पर निर्भर अनुक्रमण के लिए किया जाता है। यह उच्च गुणवत्ता और कम कीमत पर चीन और विदेशों में बेतहाशा बेचा जाता है। Huade® दबाव अनुक्रम वाल्व पूरी तरह से हाइड्रोलिक उद्योग में अंतरराष्ट्रीय मानकों का अनुपालन करता है। उन्नत रेक्सरोथ तकनीक पेश करके, Huade® हाइड्रोलिक वाल्व प्रदर्शन में रेक्सरोथ के साथ संगत हैं।

दबाव अनुक्रम वाल्व डीजेड 10 डीपी का उत्पाद पैरामीटर

दबाव अनुक्रम वाल्व डीजेड 10 डीपी की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सबप्लेट माउंटिंग के लिए

▶ 4 दबाव रेटिंग

▶ 4 समायोजन तत्व:

. रोटरी घुंडी

. षट्कोण और सुरक्षात्मक टोपी के साथ आस्तीन

. स्केल के साथ लॉक करने योग्य रोटरी नॉब

. पैमाने के साथ रोटरी घुंडी

▶ दबाव नापने का यंत्र कनेक्शन के साथ

▶ चेक वाल्व, वैकल्पिक

▶ डीआईएन 24 340, फॉर्म डी, आईएसओ 5781 और सीईटीओपी - आरपी 121एच पर माउंटिंग पैटर्न

आवेदन पत्र:

इस दबाव अनुक्रम वाल्व डीजेड 10 डीपी का व्यापक रूप से उठाने और परिवहन मशीनरी, निर्माण मशीनरी, औद्योगिक वाहनों, मशीन टूल्स, जहाजों, धातु विज्ञान और अन्य उपकरणों के हाइड्रोलिक सिस्टम में उपयोग किया जा सकता है।

दबाव अनुक्रम वाल्व डीजेड 10 डीपी का अनुभाग और प्रतीक

अनुक्रम दबाव समायोजन तत्व(1) के माध्यम से निर्धारित किया जाता है।

संपीड़न स्प्रिंग (2) नियंत्रण स्पूल (3) को प्रारंभिक स्थिति में रखता है, वाल्व बंद है। पोर्ट ए में दबाव नियंत्रण रेखा (4) के माध्यम से संपीड़न स्प्रिंग (2) के विपरीत नियंत्रण स्पूल (3) के पिस्टन क्षेत्र में मौजूद है। जब दबाव संपीड़न स्प्रिंग (2) पर निर्धारित मूल्य तक पहुंच जाता है, तो नियंत्रण स्पूल (3) स्थानांतरित हो जाता है और कनेक्शन ए से बी तक खुल जाता है। पोर्ट बी से जुड़ा सिस्टम चैनल ए में दबाव कम किए बिना अनुक्रमित होता है।

नियंत्रण संकेत पोर्ट ए से नियंत्रण रेखा (4) के माध्यम से या बाहरी रूप से कनेक्शन एक्स के माध्यम से प्राप्त किया जाता है।

वाल्व अनुप्रयोग के आधार पर रिसाव नाली तेल को बाहरी रूप से कनेक्शन Y के माध्यम से या आंतरिक रूप से B के माध्यम से पारित किया जा सकता है।

डीजेड 10 डीपी 1 -40बी की संरचना

डीजेड 10 डीपी-10बी के प्रतीक
