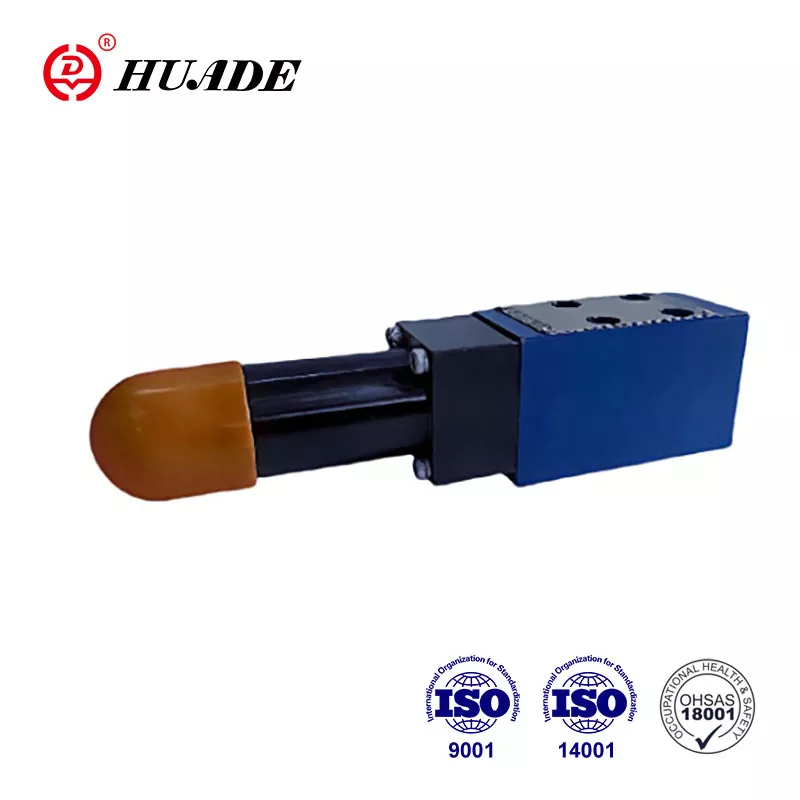

दबाव अनुक्रम वाल्व डीजेड 5 डीपी का उपयोग एक निर्धारित दबाव पर तेल को दूसरे सिस्टम में निर्देशित करने के लिए किया जाता है।
रेक्सरोथ की उन्नत तकनीक की शुरूआत के कारण, Huade® हाइड्रोलिक वाल्व प्रदर्शन और गुणवत्ता में रेक्सरोथ के साथ संगत हैं। कीमत अधिक उचित है. उत्पादों के बेहतर प्रदर्शन को सुनिश्चित करने के लिए कारखाने में दुनिया भर से उन्नत उत्पादन उपकरण और सख्त परीक्षण प्रणालियाँ हैं।
|
तकनीकी डाटा |
|
|
इनलेट दबाव, पोर्ट पी, बी (एक्स) (एमपीए) |
210 तक; 31.5 तक नॉन-रिटर्न वाल्व के बिना |
|
आउटलेट दबाव, पोर्ट ए (एमपीए) |
से 31.5 |
|
बैक प्रेशर, पोर्ट टी (एमपीए) |
से 6.0 |
|
अधिकतम अनुमेय प्रवाह (एल/मिनट) |
से 30 |
|
तरल पदार्थ |
खनिज तेल (एनबीआर सील के लिए), या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|
श्यानता सीमा(मिमी ²/सेकेंड) |
10~800 |
|
द्रव तापमान रेंज(℃) |
-30 से +80 तक |
|
द्रव सफ़ाई (उम) |
तरल पदार्थ की सफाई एनएएस 1638 कक्षा 9 के अनुसार तरल पदार्थ के संदूषण की अधिकतम अनुमेय डिग्री |
विशेषताएँ:
▶ सबप्लेट माउंटिंग के लिए
▶ फ्रंट फ्लैंज माउंटिंग
▶ 5 दबाव श्रेणियाँ
▶ 4 अलग-अलग सेटिंग तत्व
. रोटरी घुंडी
. षट्कोण और सुरक्षात्मक टोपी के साथ आस्तीन
. स्केल के साथ लॉक करने योग्य रोटरी नॉब
. पैमाने के साथ रोटरी घुंडी
▶ वैकल्पिक नॉन रिटर्न वाल्व
▶ डीआईएन 24 340 पर माउंटिंग पैटर्न, सबप्लेट्स के लिए फॉर्म सी
आवेदन पत्र:
इस डीजेड 5 डीपी दबाव अनुक्रम वाल्व का व्यापक रूप से उठाने और परिवहन मशीनरी, निर्माण मशीनरी, औद्योगिक वाहनों, मशीन टूल्स, जहाजों, धातु विज्ञान और अन्य उपकरणों के हाइड्रोलिक सिस्टम में उपयोग किया जा सकता है।
1. दबाव अनुक्रम वाल्व डीजेड 5 डीपी का अनुभाग और प्रतीक
वाल्व प्रकार DZ 5 DP प्रत्यक्ष संचालित अनुक्रम वाल्व हैं। इस प्रकार के वाल्व में मूल रूप से आवास (1), नियंत्रण स्पूल (2), स्प्रिंग्स (3) और दबाव सेटिंग तत्व (4), और यदि आवश्यक हो तो अतिरिक्त गैर-रिटर्न वाल्व (5) शामिल होते हैं।
जिस दबाव पर वाल्व तेल प्रवाहित करता है वह दबाव सेटिंग तत्व (4) पर सेट होता है। स्प्रिंग्स (3) नियंत्रण स्पूल(2) को प्रारंभिक स्थिति में रखते हैं, और वाल्व बंद रहता है। पोर्ट पी में दबाव ड्रिलिंग (6) और जेट (7) के माध्यम से नियंत्रण स्प्रिंग्स (3) के विपरीत छोर पर स्पूल ऑपरेटिंग क्षेत्र में गुजरता है।
जब पोर्ट पी में दबाव निर्धारित मूल्य तक पहुंच जाता है, तो स्पूल पोर्ट पी को पोर्ट ए से जोड़ने के लिए स्प्रिंग के विपरीत चलता है।
इसके लिए सिग्नल पोर्ट पी से ड्रिलिंग (6) के माध्यम से आंतरिक रूप से गुजरता है।
तेल अब पोर्ट ए से जुड़े सिस्टम में चला जाता है, लेकिन पोर्ट पी में दबाव कम नहीं होता है।
पायलट तेल को पोर्ट बी(एक्स) के माध्यम से बाहरी रूप से भी आपूर्ति की जा सकती है।
वाल्व के अनुप्रयोग के आधार पर, पायलट ऑयल रिटर्न बाहरी रूप से पोर्ट टी(वाई) के माध्यम से या आंतरिक रूप से हो सकता है।
पोर्ट ए से पोर्ट पी तक तेल के मुक्त रिटर्न प्रवाह की अनुमति देने के लिए, यदि आवश्यक हो तो गैर-रिटर्न वाल्व (5) को शामिल किया जा सकता है।
DZ5DP-3-10B की संरचना
डीजेड 5 डीपी-10बी के प्रतीक
