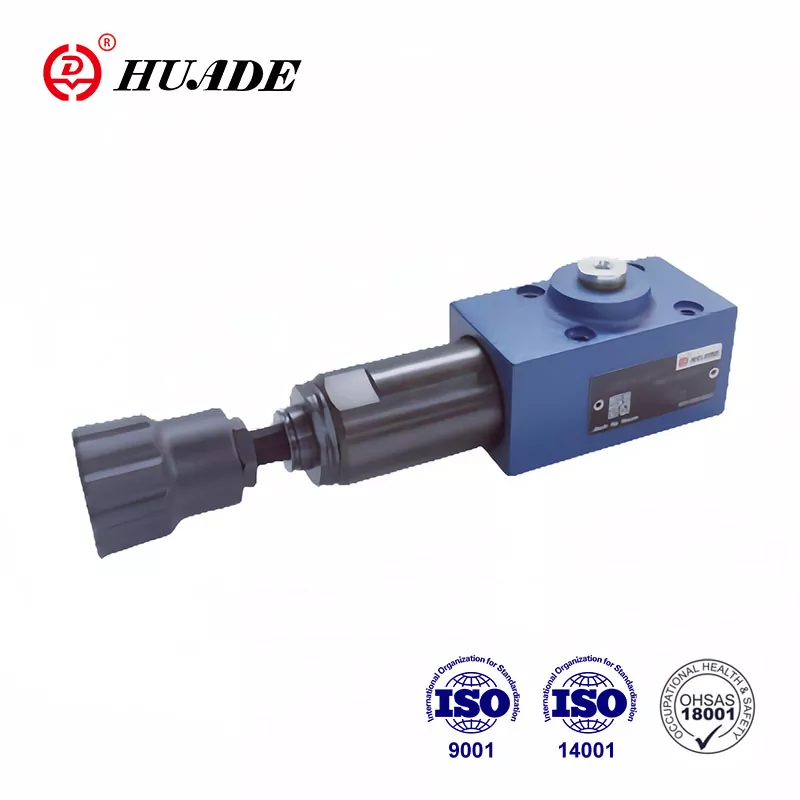

दबाव अनुक्रम वाल्व डीजेड 6 डीपी

वाल्व प्रकार DZ 6 DP एक प्रत्यक्ष संचालित दबाव अनुक्रम वाल्व है। रेक्सरोथ के साथ दो दीर्घकालिक और गहन सहयोग के माध्यम से, Huade® हाइड्रोलिक दबाव वाल्व प्रदर्शन में रेक्सरोथ से मेल खा सकते हैं। इस दबाव अनुक्रम वाल्व का व्यापक रूप से उठाने और परिवहन मशीनरी, निर्माण मशीनरी, औद्योगिक वाहनों, मशीन टूल्स, जहाजों, धातु विज्ञान और अन्य उपकरणों की हाइड्रोलिक प्रणाली में उपयोग किया जा सकता है।

दबाव अनुक्रम वाल्व डीजेड 6 डीपी का उत्पाद पैरामीटर

दबाव अनुक्रम वाल्व डीजेड 6 डीपी की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सबप्लेट माउंटिंग के लिए

▶ 5 दबाव चरण

▶ 4 समायोजन तत्व:

. रोटरी घुंडी

. षट्कोण और सुरक्षात्मक टोपी के साथ हेड स्क्रू,

स्केल के साथ लॉक करने योग्य रोटरी नॉब

पैमाने के साथ रोटरी घुंडी

▶ वाल्व की जाँच करें, वैकल्पिक

▶ डीआईएन 24 340, फॉर्म ए, आईएसओ 4401 और सीईटीओपी - आरपी 121एच पर माउंटिंग पैटर्न

आवेदन पत्र:

दबाव अनुक्रम वाल्व डीजेड 6 डीपी का उपयोग दूसरे सिस्टम के दबाव पर निर्भर कनेक्शन के लिए किया जाता है।

दबाव अनुक्रम वाल्व डीजेड 6 डीपी का अनुभाग और प्रतीक

अनुक्रम दबाव की सेटिंग समायोजन तत्व(4) के माध्यम से होती है।

स्प्रिंग (3) नियंत्रण स्पूल(2) को तटस्थ स्थिति में रखता है, वाल्व अवरुद्ध है। चैनल पी में दबाव नियंत्रण रेखा (6) के माध्यम से स्प्रिंग (3) के विपरीत नियंत्रण स्पूल (2) की स्पूल सतह पर मौजूद है।

यदि चैनल पी में दबाव स्प्रिंग (3) के निर्धारित मूल्य तक पहुंच जाता है तो नियंत्रण स्पूल (2) को बाईं ओर ले जाया जाता है और कनेक्शन पी से ए खोल दिया जाता है। चैनल ए पर सिस्टम चैनल पी में दबाव कम किए बिना जुड़ा हुआ है।

नियंत्रण सिग्नल आंतरिक रूप से चैनल पी से नियंत्रण रेखा (6) के माध्यम से या बाहरी रूप से पोर्ट बी (एक्स) के माध्यम से उत्पन्न होता है।

वाल्व के उपयोग के आधार पर रिसाव तेल निकास बाहरी रूप से पोर्ट टी (वाई) के माध्यम से या आंतरिक रूप से ए के माध्यम से होता है।

डीजेड 6 डीपी 1 -50बी की संरचना

डीजेड 6 डीपी-10बी के प्रतीक
