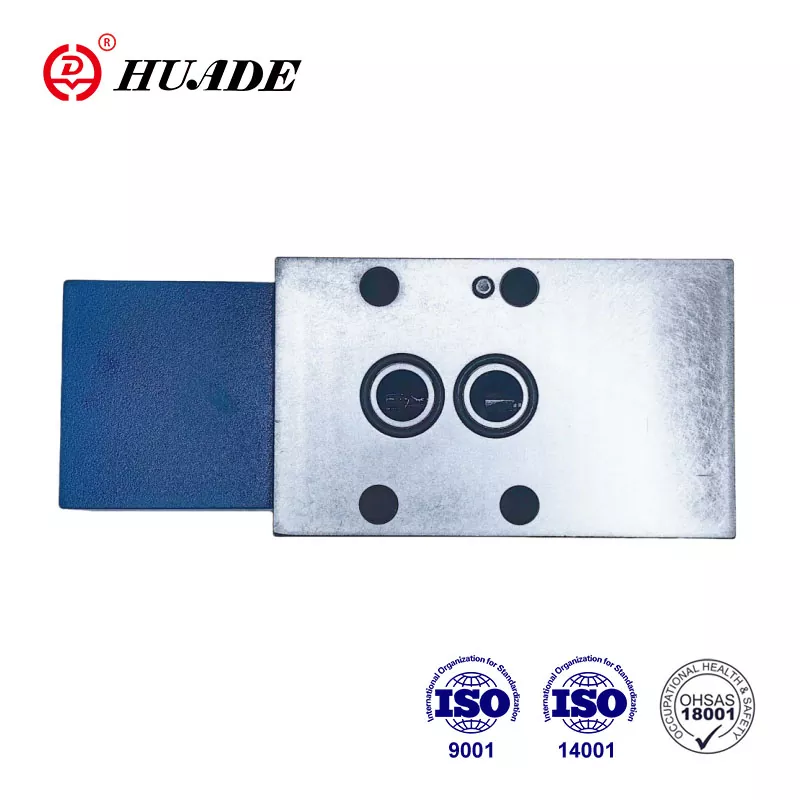

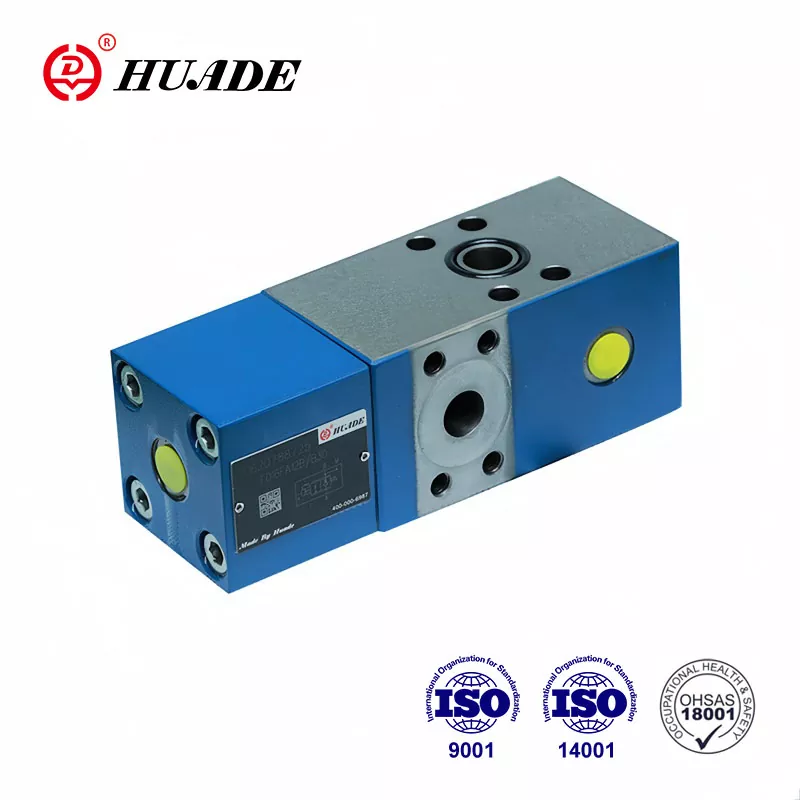

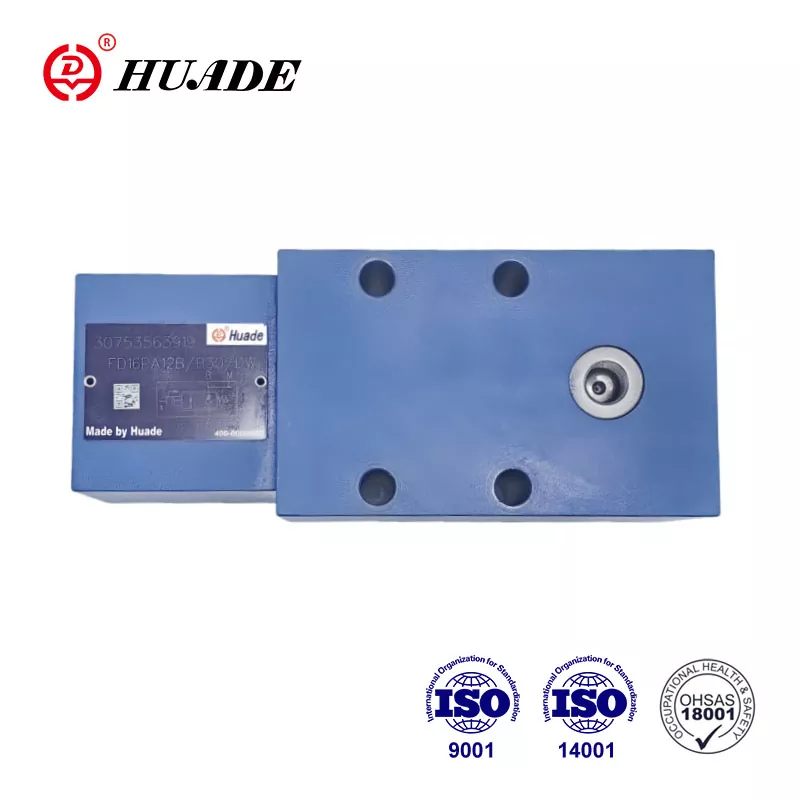

चेक-क्यू-मीटर वाल्व एफडी 32

Huade® चेक-क्यू-मीटर वाल्व FD 32 का उपयोग प्रवाह को नियंत्रित करने के लिए विभिन्न हाइड्रोलिक सिस्टम में किया जा सकता है। वे अच्छी गुणवत्ता और कम कीमत के साथ अच्छी तरह से जानने वाले उत्पादों के साथ प्रतिस्पर्धी हैं। Rexroth के साथ दो दीर्घकालिक सहयोग Huade हाइड्रोलिक द्वारा उत्पादित प्रवाह वाल्व को सक्षम बनाता है जो Rexroth उत्पादों के समान स्तर तक पहुंचता है। इन अद्वितीय विक्रय बिंदुओं के साथ, Huade® चेक-क्यू-मीटर वाल्व पहले से ही चीनी उपभोक्ताओं के बीच लोकप्रिय हैं।

चेक-क्यू-मीटर वाल्व एफडी 32 का उत्पाद पैरामीटर

उत्पाद सुविधा और चेक-क्यू-मीटर वाल्व एफडी 32 का अनुप्रयोग

विशेषताएँ:

▶ डी, आईएसओ 5781 और सीटॉप से ​​डीआईएन 24 340 के लिए पोर्टिंग पैटर्न - आरपी 121 एच।

▶ पायलट संचालित चेक वाल्व, लीक-मुक्त। चेक-क्यू-मीटर एक्ट्यूएटर Q1 के विपरीत दिशा में निर्देशित किए जा रहे प्रवाह के संबंध में रिटर्निंग फ्लो Q2 को नियंत्रित करता है, जिसमें सिलेंडर के साथ क्षेत्र अनुपात (Q2 = Q1φ) को ध्यान में रखा जाना है।

▶ बाय-पास वाल्व, विपरीत दिशा में मुक्त-प्रवाह

▶ वैकल्पिक अंतर्निहित माध्यमिक दबाव राहत वाल्व (केवल निकला हुआ किनारा कनेक्शन के साथ वाल्व के लिए)।

आवेदन पत्र:

चेक-क्यू-मीटर वाल्व FD12 का उपयोग लोड से स्वतंत्र हाइड्रोलिक मोटर्स और सिलेंडर की गति को प्रभावित करने के लिए किया जाता है (दूर भागने से रोकता है)। इसके अलावा पाइप फट सुरक्षा के लिए एक पृथक कार्य है।

चेक-क्यू-मीटर वाल्व एफडी 32 का खंड और प्रतीक

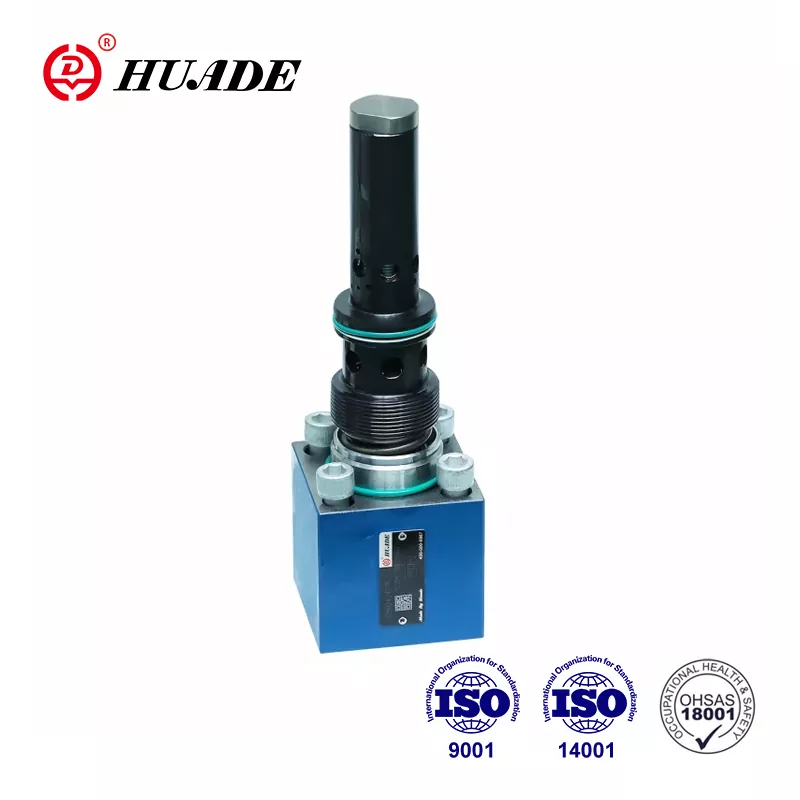

चेक-क्यू-मीटर में मूल रूप से आवास (1), मुख्य पॉपपेट (2), पायलट भाग (3), पायलट स्पूल (4), डंपिंग स्पूल (5) और पायलट डंपिंग (6) शामिल हैं।

चेक-क्यू-मीटर वाल्व एफडी 32 की संरचना

एफडी चेक-क्यू-मीटर वाल्व का प्रतीक

सर्किट उदाहरण

टिप्पणी:

दो चेक-क्यू-मीटर का उपयोग दो सिलेंडरों को नियंत्रित करने के लिए नहीं किया जा सकता है, जिन्हें यंत्रवत् रूप से एक साथ स्थानांतरित करने के लिए मजबूर किया जाता है, सिंक्रनाइज़ेशन के रूप में और प्रत्येक सिलेंडर में समान दबाव की गारंटी नहीं दी जा सकती है।

इसलिए, सिलेंडर को दो पायलट संचालित चेक वाल्व से लैस किया जाना है, टाइप SL.the चेक-क्यू-मीटर एक सामान्य लाइन में फिट किया गया है।

इस मामले में, लोड दबाव 20MPA से अधिक नहीं होना चाहिए!
