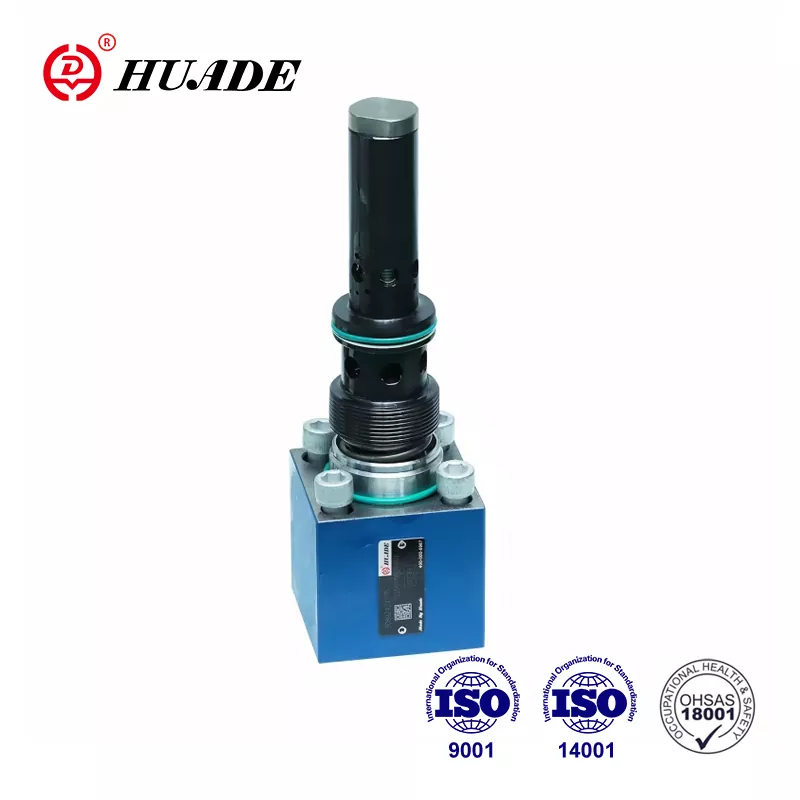

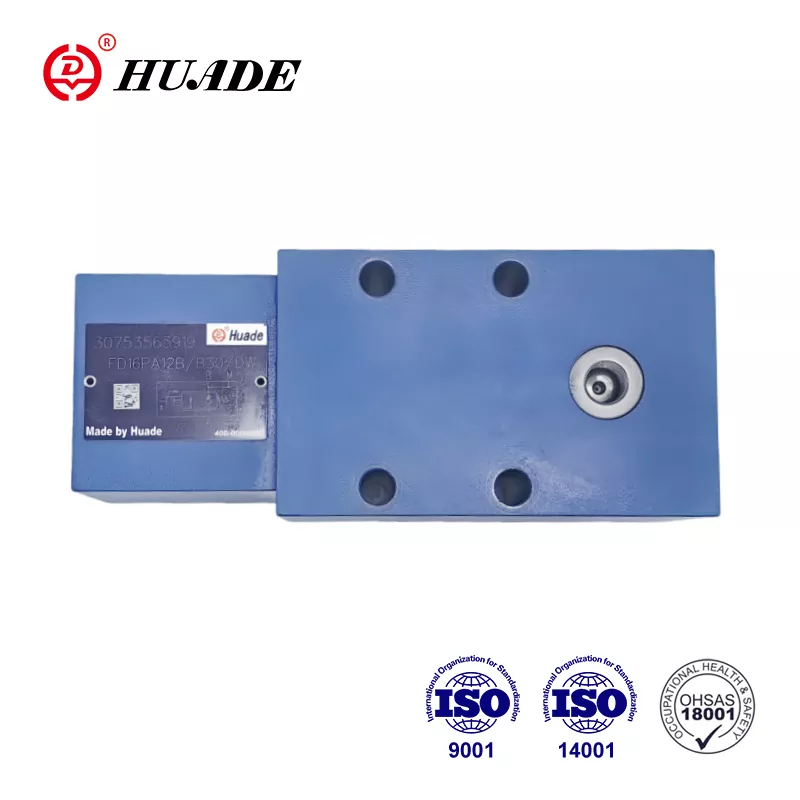

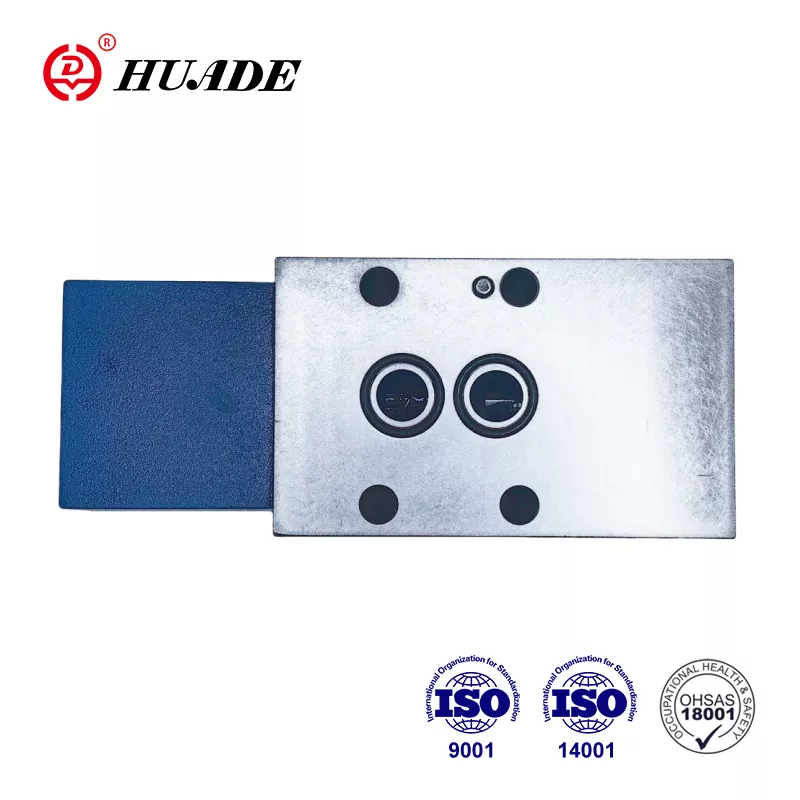

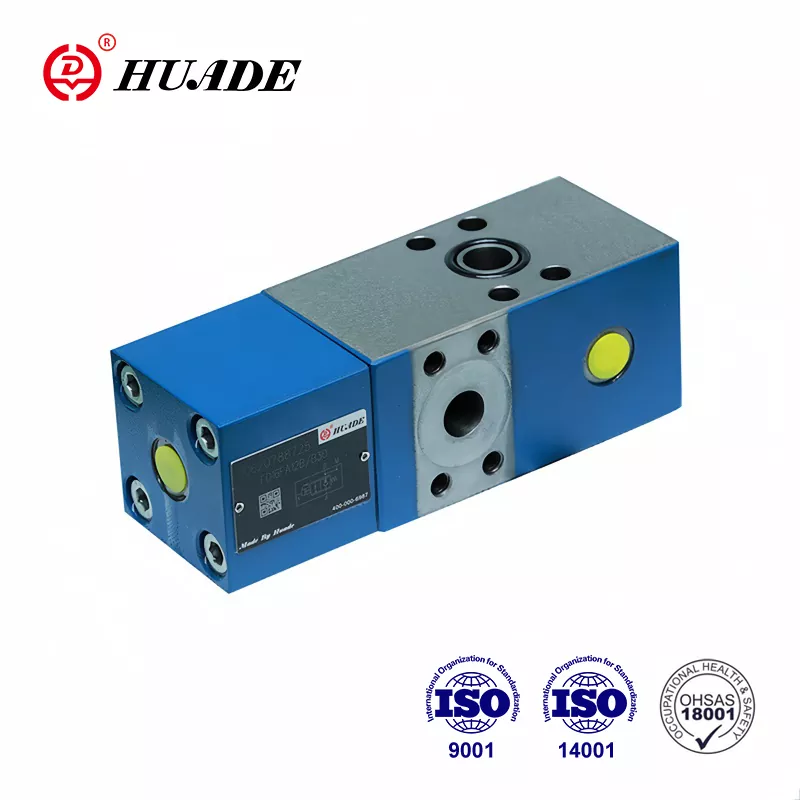

हाइड्रोलिक मोटर और सिलेंडर की गति को नियंत्रित करने के लिए हाइड्रोलिक सिस्टम में फ्लो वाल्व एफडी 12 का उपयोग किया जाता है। इसमें उच्च गुणवत्ता और सस्ती कीमत है। हुआडे हाइड्रोलिक उत्पादों की लागत को सफलतापूर्वक नियंत्रित करता है और ग्राहकों को किफायती हाइड्रोलिक एफडी चेक-क्यू-मीटर वाल्व प्रदान करता है। अच्छी गुणवत्ता का एक कारण यह है कि हुआडे हाइड्रोलिक में एक अच्छी निरीक्षण प्रणाली है। कारखाने ने दुनिया भर से 750 से अधिक उन्नत उपकरण पेश किए हैं। Huade हाइड्रोलिक द्वारा प्रदान किए गए सभी प्रवाह वाल्व अंतरराष्ट्रीय मानकों को पूरा करते हैं।
|
ऑपरेटिंग दबाव, पोर्ट ए, एक्स (एमपीए) |
से 31.5 |
|
परिचालन दाब। पोर्ट बी (एमपीए) |
से 42 |
|
पायलट दबाव, पोर्ट एक्स (प्रवाह नियंत्रण रेंज) (एमपीए) |
न्यूनतम 2 से 3.5, अधिकतम 31.5 |
|
क्रैकिंग दबाव, ए से बी (एमपीए) |
0.2 |
|
द्वितीयक दबाव राहत वाल्व (एमपीए) के लिए दबाव निर्धारित करना |
से 40 |
|
प्रवाह (एल/मिनट) |
80 (आकार12) 200 (आकार16) |
|
पूर्व-उद्घाटन का क्षेत्रफल अनुपात |
पॉपपेट सीट क्षेत्र/पायलट स्पूल का क्षेत्र=1/20 |
|
दबाव द्रव तापमान रेंज(℃) |
-30 से+80 |
|
श्यानता सीमा(मिमी ²/सेकेंड) |
10 से 800 |
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए), या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
विशेषताएँ:
▶ D, ISO 5781 और CETOP - RP 121H से DIN 24 340 पर पोर्टिंग पैटर्न
▶ पायलट द्वारा संचालित चेक वाल्व, रिसाव-मुक्त। चेक-क्यू-मीटर रिटर्निंग फ्लो Q2 को सिलेंडर के साथ एक्चुएटर Q1 के विपरीत दिशा में निर्देशित प्रवाह के संबंध में नियंत्रित करता है, क्षेत्र अनुपात (Q2=Q1φ) को ध्यान में रखना होगा।
▶ बाय-पास वाल्व, विपरीत दिशा में मुक्त-प्रवाह
▶ वैकल्पिक अंतर्निर्मित माध्यमिक दबाव राहत वाल्व (केवल निकला हुआ किनारा कनेक्शन वाले वाल्व के लिए)।
आवेदन पत्र:
चेक-क्यू-मीटर वाल्व FD12 का उपयोग हाइड्रोलिक सिस्टम में लोड से स्वतंत्र हाइड्रोलिक मोटर्स और सिलेंडर की गति को प्रभावित करने के लिए किया जाता है (भागने से रोकता है)। इसके अलावा पाइप फटने से सुरक्षा के लिए एक पृथक कार्य भी है।
चेक-क्यू-मीटर में मूल रूप से आवास (1), मुख्य पॉपपेट (2), पायलट भाग (3), पायलट स्पूल (4), डंपिंग स्पूल (5) और पायलट डंपिंग (6) शामिल हैं।
चेक-क्यू-मीटर वाल्व एफडी 12 की संरचना
चेक-क्यू-मीटर वाल्व एफडी 12 का प्रतीक
सर्किट उदाहरण
टिप्पणी:
दो चेक-क्यू-मीटर का उपयोग दो सिलेंडरों को नियंत्रित करने के लिए नहीं किया जा सकता है जिन्हें यांत्रिक रूप से एक साथ चलने के लिए मजबूर किया जाता है, क्योंकि प्रत्येक सिलेंडर में सिंक्रनाइज़ेशन और समान दबाव की गारंटी नहीं दी जा सकती है।
इसलिए, सिलेंडरों को दो पायलट संचालित चेक वाल्व, प्रकार एसएल से सुसज्जित किया जाना चाहिए। चेक-क्यू-मीटर एक सामान्य लाइन में फिट किया गया है।
इस स्थिति में, लोड दबाव 20MPa से अधिक नहीं होना चाहिए!
