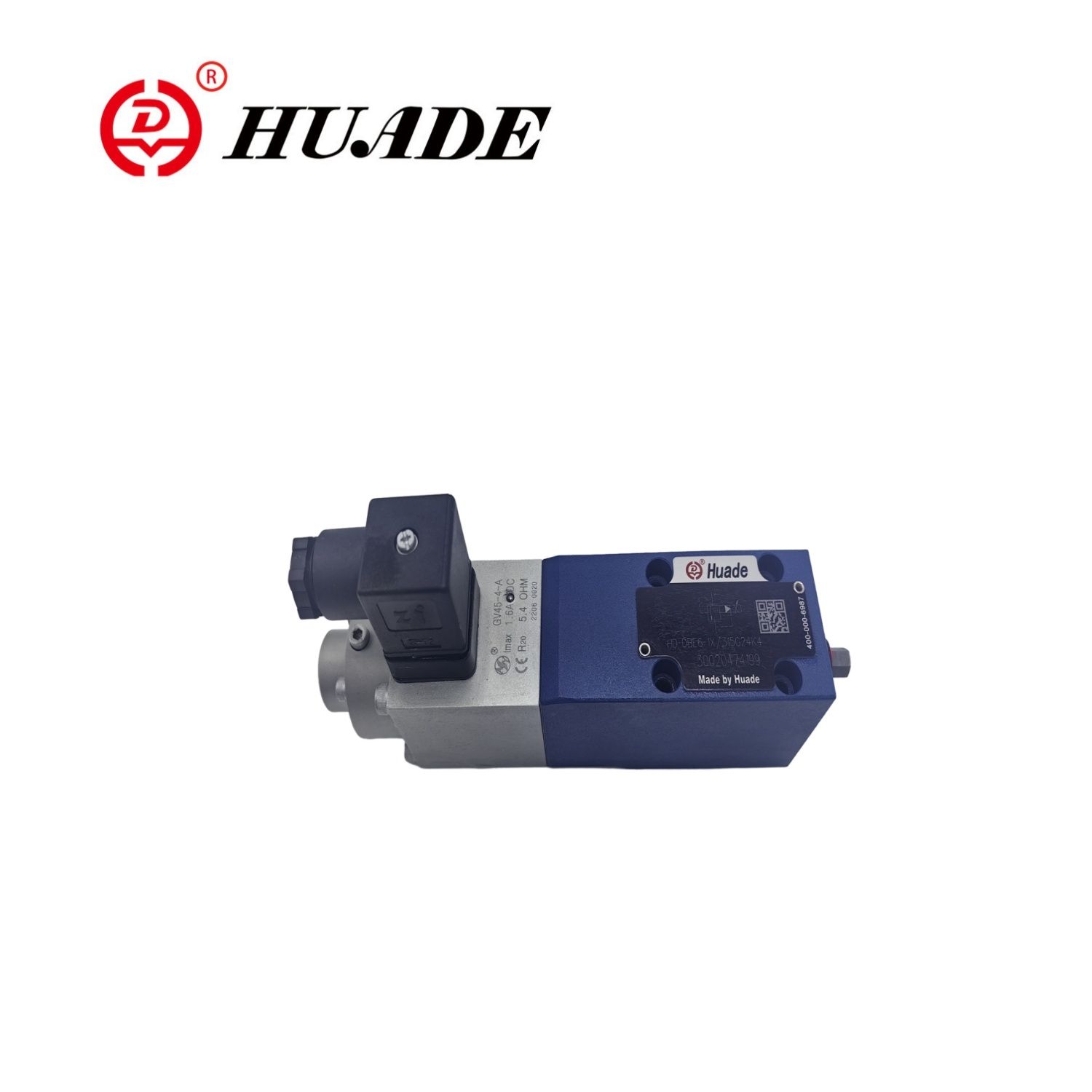

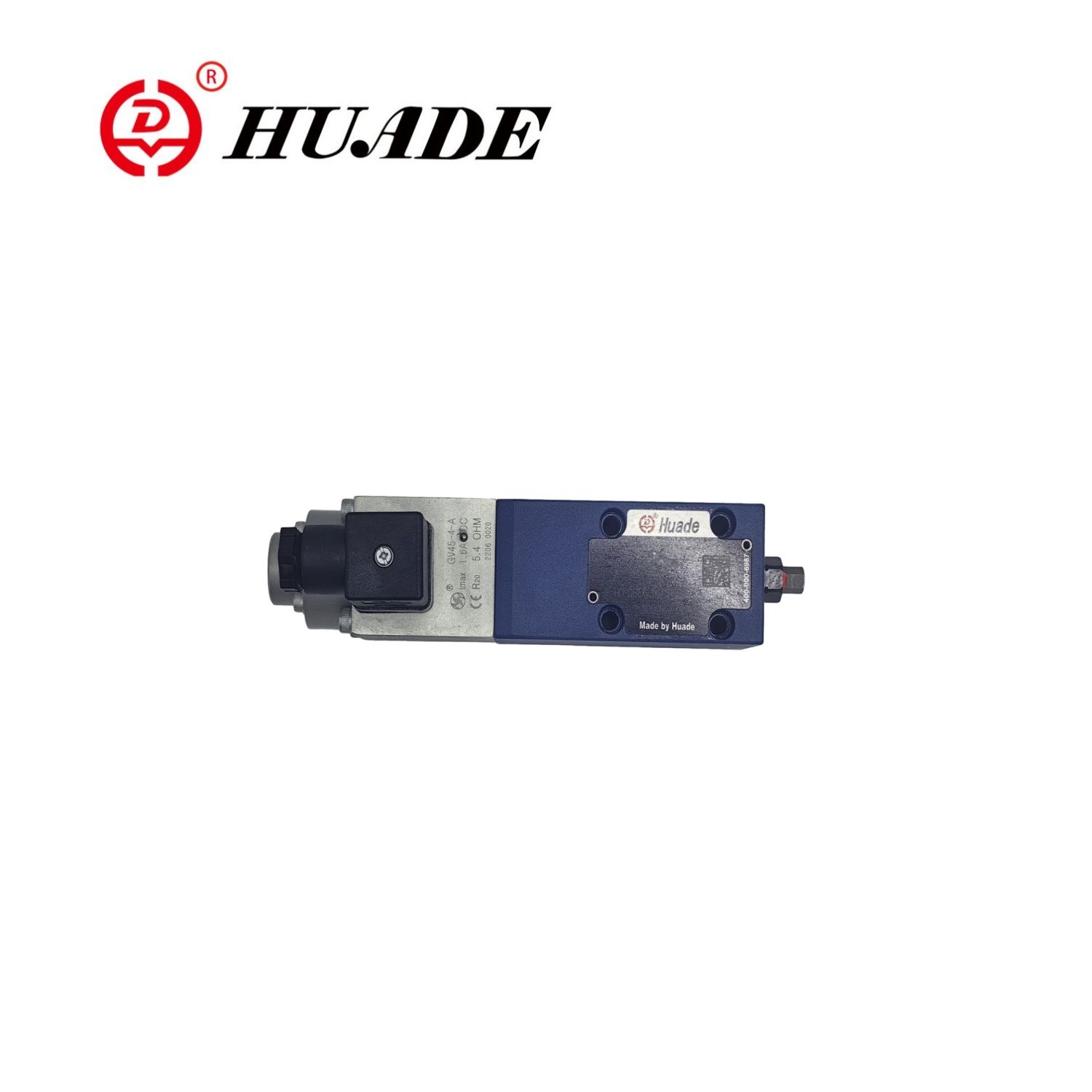

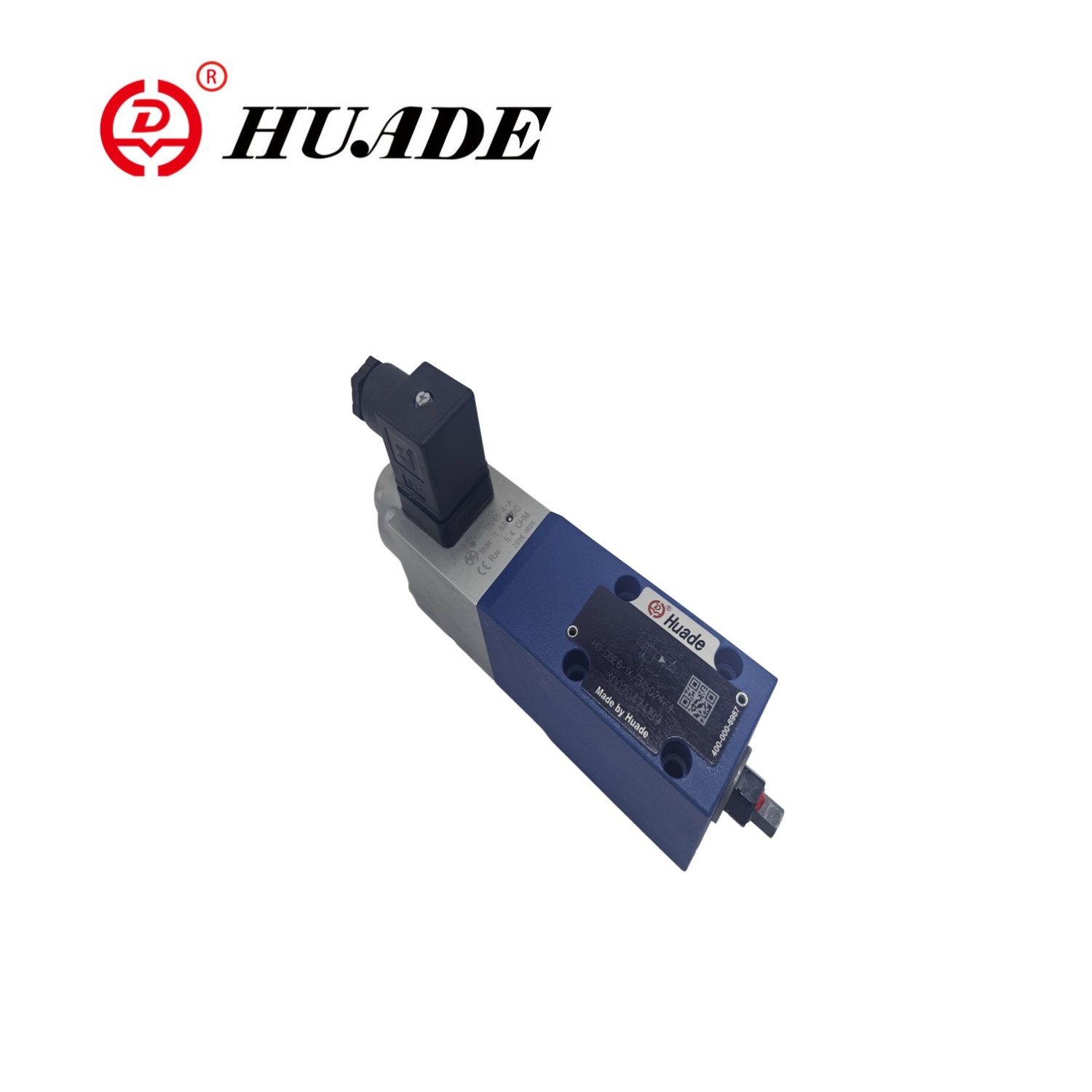

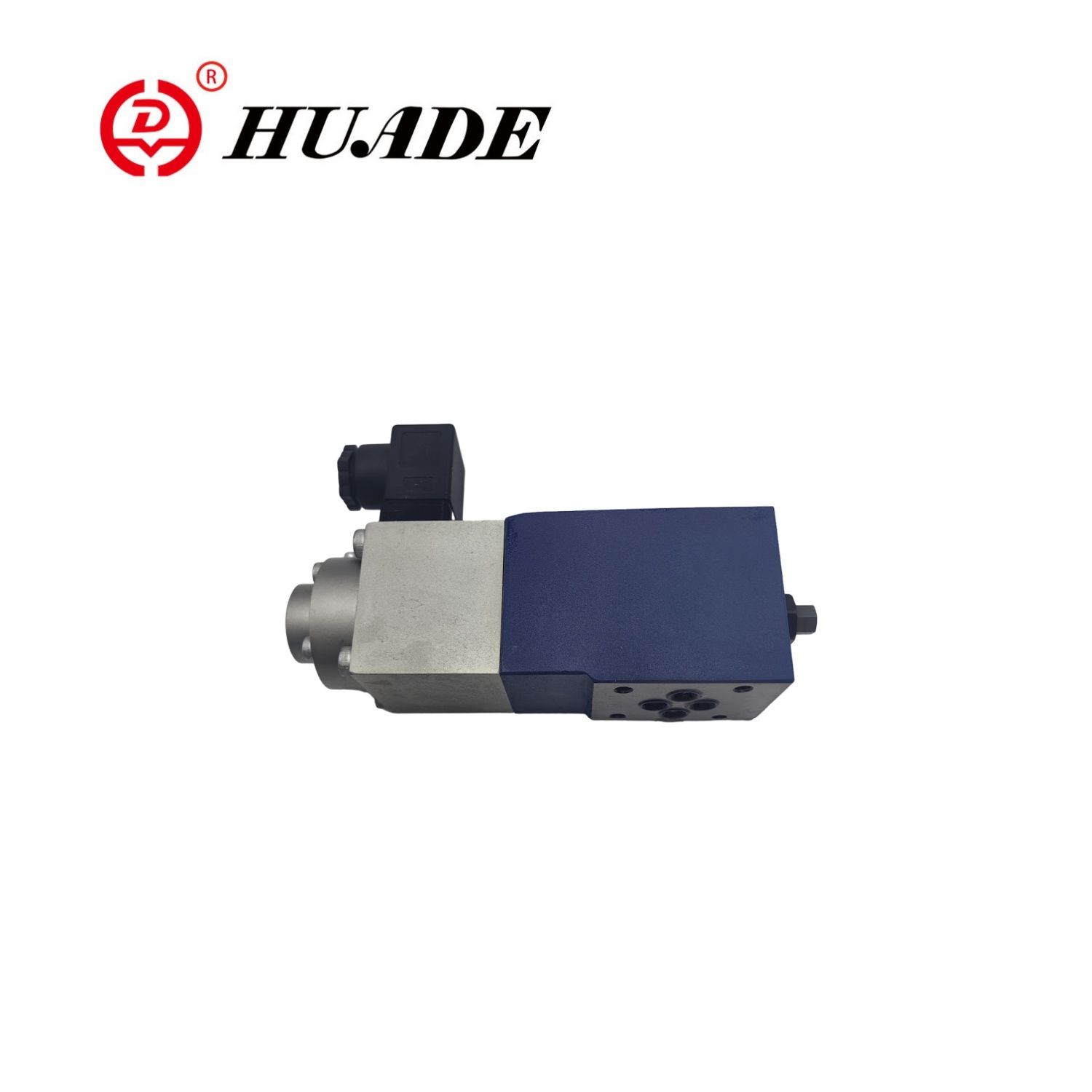

आनुपातिक दबाव राहत वाल्व dbe-1x

Huade का आनुपातिक राहत वाल्व DBE-1X एक पायलट-संचालित राहत वाल्व है जो एक आनुपातिक सोलनॉइड द्वारा संचालित है, जिसका उपयोग सिस्टम दबाव को सीमित करने के लिए किया जाता है। यह विद्युत इनपुट मूल्य के आधार पर सिस्टम के दबाव को सीमित करने के लिए लगातार सेट कर सकता है, जिससे हाइड्रोलिक सिस्टम के दबाव का सटीक नियंत्रण प्राप्त होता है। यह आनुपातिक वाल्व CE आवश्यकताओं को पूरा करता है, अंतर्राष्ट्रीय मानकों के अनुरूप है, और Rexroth के उत्पादों के साथ संगत है।

आनुपातिक दबाव राहत वाल्व dbe-1x का उत्पाद पैरामीटर

उत्पाद सुविधा और आनुपातिक दबाव राहत वाल्व DBE-1x का अनुप्रयोग

विशेषताएँ:

▶ एक सिस्टम दबाव को सीमित करने के लिए वाल्व

▶ आनुपातिक सोलनॉइड के माध्यम से सक्रियण

▶ सबप्लेट माउंटिंग या सैंडविच प्लेट डिजाइन के लिए

एक एकल स्रोत से ▶ वाल्व और नियंत्रण इलेक्ट्रॉनिक्स

▶ एकीकृत नियंत्रण इलेक्ट्रॉनिक्स के साथ HD-DBEE और HD-ZDBEE प्रकार

①Low उदाहरण कमांड वैल्यू प्रेशर विशेषता वक्र का प्रसार

② undependently समायोज्य ऊपर और नीचे रैंप

आवेदन पत्र:

DBE-1X आनुपातिक राहत वाल्व का उपयोग व्यापक रूप से विभिन्न हाइड्रोलिक प्रणालियों में किया जाता है, जिन्हें सटीक दबाव नियंत्रण की आवश्यकता होती है, जैसे कि निर्माण मशीनरी, धातुकर्म उपकरण, जहाज निर्माण और अन्य क्षेत्रों में।

आनुपातिक दबाव राहत वाल्व DBE-1x का कार्य और अनुभाग

आनुपातिक दबाव राहत वाल्व, प्रकार HD-DBE एक आनुपातिक सोलनॉइड के माध्यम से सक्रिय होते हैं। इन वाल्वों का उपयोग सिस्टम के दबाव को सीमित करने के लिए किया जाता है। इन वाल्वों के साथ, विद्युत कमांड मान के संबंध में सिस्टम के दबाव को समायोजित करना संभव है, जो सीमित होना है।

इन वाल्वों में मूल रूप से एक आनुपातिक सोलनॉइड (1), आवास (2), वाल्व कारतूस (3), स्पूल (4) और पायलट पॉपपेट (8) शामिल हैं। आनुपातिक सोलनॉइड विद्युत प्रवाह को आनुपातिक रूप से एक यांत्रिक बल में परिवर्तित करता है। वर्तमान में वृद्धि से सोलनॉइड बल में इसी वृद्धि का कारण बनता है। सोलनॉइड आर्मेचर चैंबर हाइड्रोलिक द्रव से भरा होता है और दबाव-संतुलित होता है। सिस्टम के दबाव की सेटिंग कमांड वैल्यू के संबंध में आनुपातिक सोलनॉइड्स (1) के माध्यम से की जाती है। पोर्ट पी में सिस्टम से उत्पन्न दबाव स्पूल (4) के दाहिने हाथ की ओर कार्य करता है। एक ही समय में सिस्टम दबाव नियंत्रण रेखा (6) के माध्यम से कार्य करता है जो स्पूल (4) के वसंत भरी हुई तरफ एक छिद्र (5) के साथ फिट किया जाता है। एक और राइफिस (7) के माध्यम से सिस्टम प्रेशर पायलट पॉपपेट (8) पर आनुपातिक सोलनॉइड (1) के बल के खिलाफ कार्य करता है। एक बार जब सिस्टम का दबाव पूर्व-सेट मूल्य पर पहुंच गया है, तो पायलट पॉपपेट (8) अपनी सीट से लिफ्ट। मॉडल के आधार पर, पायलट तेल अब पोर्ट ए (वाई) के माध्यम से या आंतरिक रूप से टैंक में बाहरी रूप से बह सकता है, यह स्पूल (4) के वसंत भरी हुई तरफ दबाव को सीमित करने का प्रभाव है। यदि सिस्टम का दबाव थोड़ा बढ़ता रहता है, तो स्पूल के दाहिने हाथ की तरफ उच्च दबाव स्पूल को बाईं ओर नियंत्रण स्थिति P से T में धकेलता है। न्यूनतम नियंत्रण पर वर्तमान -शून्य के एक कमांड मान के लिए न्यूनतम नियंत्रण में न्यूनतम सेट करने योग्य दबाव सेट किया जाएगा।

आनुपातिक दबाव राहत वाल्व dbe-1x की संरचना

आनुपातिक दबाव राहत वाल्व dbe-1x का प्रतीक
