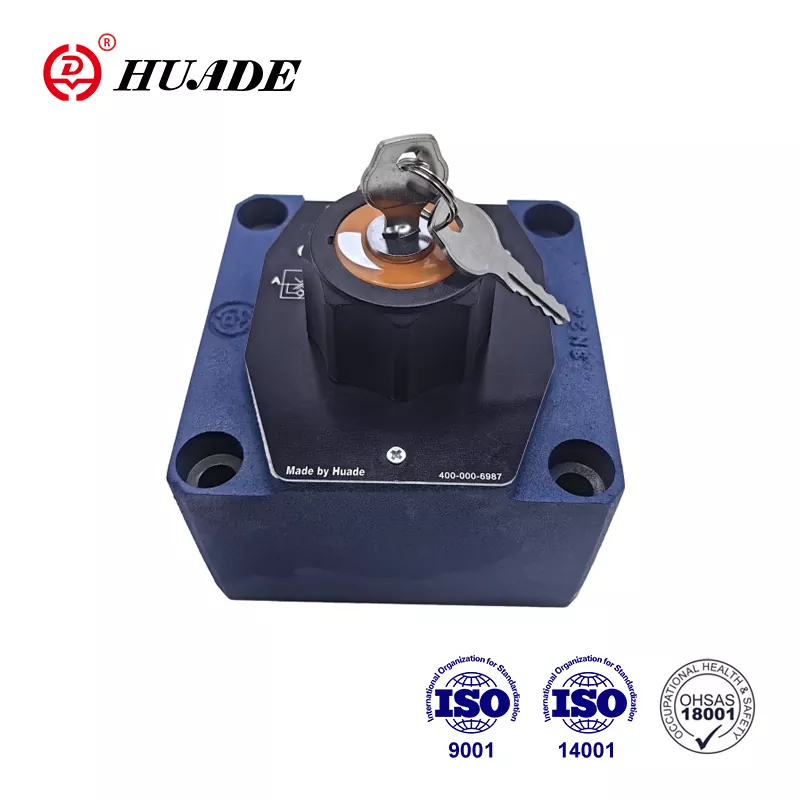

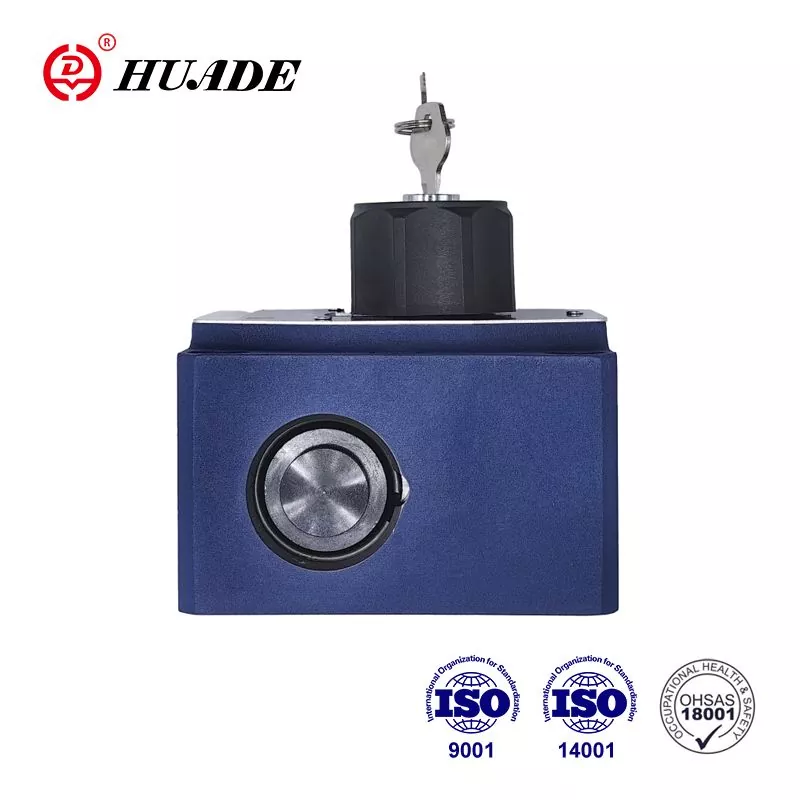

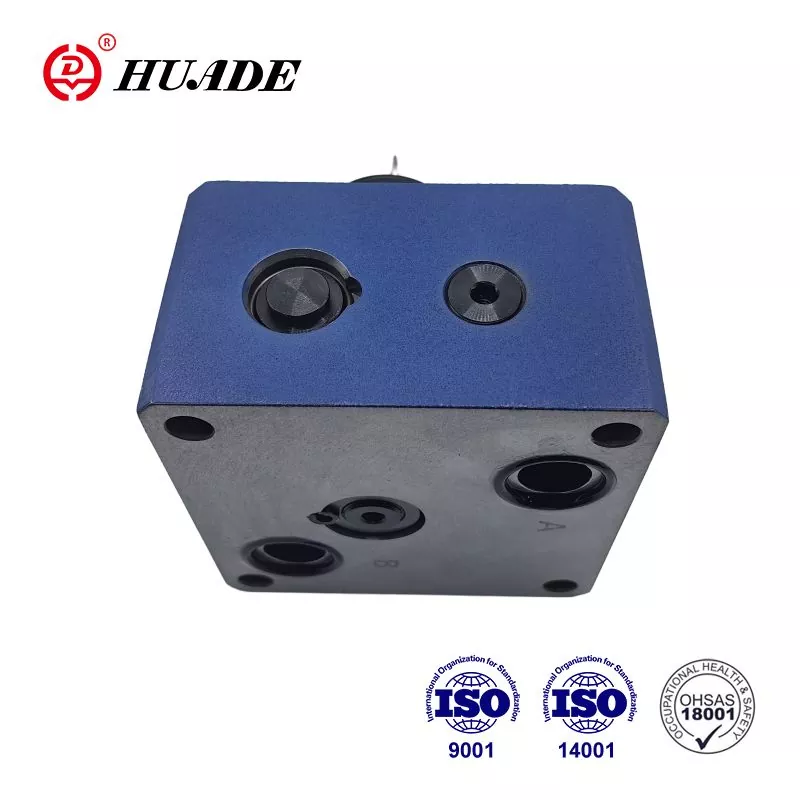

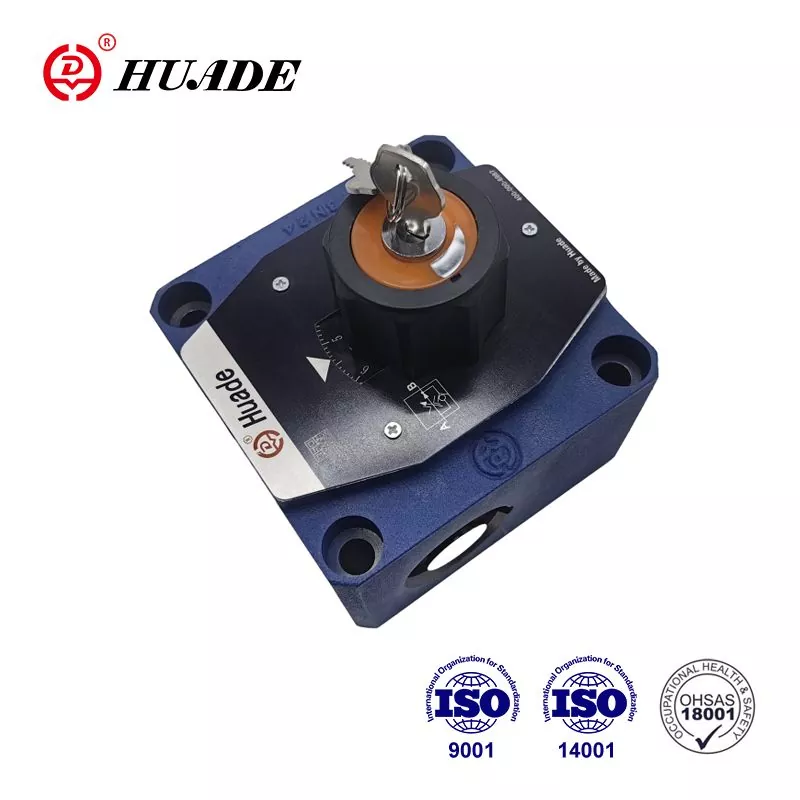

फ्लो कंट्रोल वाल्व 2-वे फ्लो कंट्रोल वाल्व हैं। प्रौद्योगिकी की शुरूआत के माध्यम से, Huade® हाइड्रोलिक वाल्व प्रदर्शन में रेक्सरोथ से मेल खा सकते हैं। यह 2FRM 16 फ्लो वाल्व Rexroth का एक अच्छा, सस्ती विकल्प है। Huade हाइड्रोलिक लागत-प्रभावशीलता और व्यावहारिकता पर अधिक ध्यान देता है, ताकि इसके हाइड्रोलिक वाल्व की अपेक्षाकृत कम कीमत हो। यह चीन में एक पुराना ब्रांड है।
|
सामान्य |
|
|
हाइड्रोलिक तरल पदार्थ |
खनिज तेल (एनबीआर सील के लिए), या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|
तापमान सीमा |
-30 से+80 |
|
चिपचिपापन रेंज (मिमी)/एस) |
10 से 800 |
|
रेक्टिफायर सैंडविच प्लेट |
||
|
Flow.max (l/min) |
10 |
16 |
|
50 तक |
160 तक |
|
|
परिचालन दबाव (एमपीए) |
31.5 तक |
|
|
क्रैकिंग प्रेशर (एमपीए) |
0.15 |
|
|
वजन (किग्रा) |
3.2 |
9.3 |
|
प्रवाह। क्यू मैक्स (एल/मिनट) |
आकार 10 |
आकार 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
फ्री रिटर्न फ्लो बी → ए, क्यू-डिपेंडेंट (एमपीए) के साथ Jp |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
प्रवाह नियंत्रण |
तापमान स्थिर |
± 2% (क्यू अधिकतम) |
||||||
|
दबाव-स्थिर |
± 2% (क्यू अधिकतम) |
± 5%(क्यू अधिकतम) |
||||||
|
ऑपरेटिंग प्रेशर, मैक्स ।- पोर्ट ए (एमपीए) |
31.5 तक |
|||||||
|
न्यूनतम दबाव अंतर सीमा (एमपीए) |
0.3 से 0.7 |
0.5 ~ 1.2 |
||||||
|
संदूषण की डिग्री (μ मीटर) |
25 (क्यू <5l/मिनट) |
10 (क्यू <0.5L/मिनट) |
||||||
|
वजन (किग्रा) |
5.6 |
11.3 |
||||||
विशेषताएँ:
A, ISO 4401 और CETOP - RP 121H से DIN 24 340 को पोर्टिंग पैटर्न 24 340
▶ प्रेशर कम्पेसाटर स्ट्रोक लिमिटर, वैकल्पिक
▶ यांत्रिक संचालन
▶ स्टार्ट-अप जंप कमी
▶ रेक्टिफायर सैंडविच प्लेट का उपयोग करके दोनों दिशाओं में प्रवाह नियंत्रण
आवेदन पत्र:
प्रवाह नियंत्रण वाल्व 2FRM 16 का मुख्य कार्य दबाव और तापमान के स्वतंत्र रूप से निरंतर प्रवाह को बनाए रखना है।
वाल्व 2FRM 16 मूल रूप से आवास (1), छिद्र बुशिंग (3), दबाव कम्पेसाटर (4) से मिलकर वैकल्पिक स्ट्रोक सीमक, चेक वाल्व (5), समायोजन तत्व (2) से मिलकर बनता है।
चैनल ए से चैनल बी तक का प्रवाह छिद्र (6) पर थ्रॉटल है। छिद्र स्थिरांक में प्रवाह को बनाए रखने के लिए, एक दबाव कम्पेसाटर को छिद्र (6) के ऊपर की ओर जुड़ा हुआ है। ऑरिफिस डिज़ाइन के कारण प्रवाह को काफी हद तक तापमान से स्वतंत्र बनाए रखा जाता है। चैनल बी से चैनल ए तक मुफ्त रिटर्न फ्लो को चेक वाल्व (5) के माध्यम से निर्देशित किया जाता है। प्रवाह को केवल ए से बी तक नियंत्रित किया जाता है ताकि दोनों दिशाओं में प्रवाह को नियंत्रित करने के लिए एक रेक्टिफायर सैंडविच प्लेट प्रकार Z4s प्रवाह नियंत्रण वाल्व के नीचे स्थापित किया जा सकता है।
प्रवाह नियंत्रण वाल्व 2FRM 16 की संरचना
प्रवाह नियंत्रण वाल्व 2frm 16 का प्रतीक
