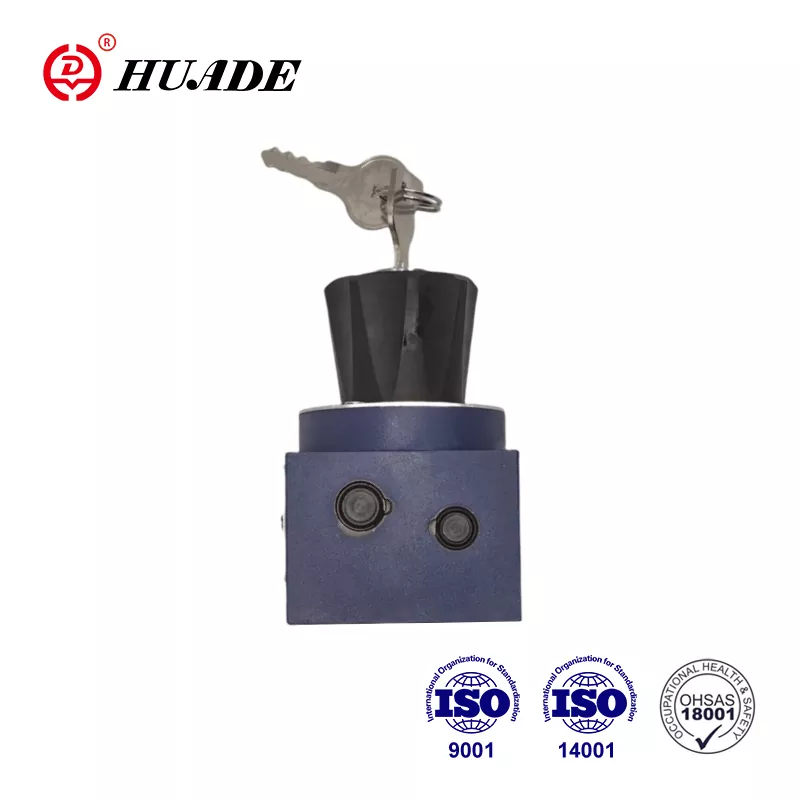

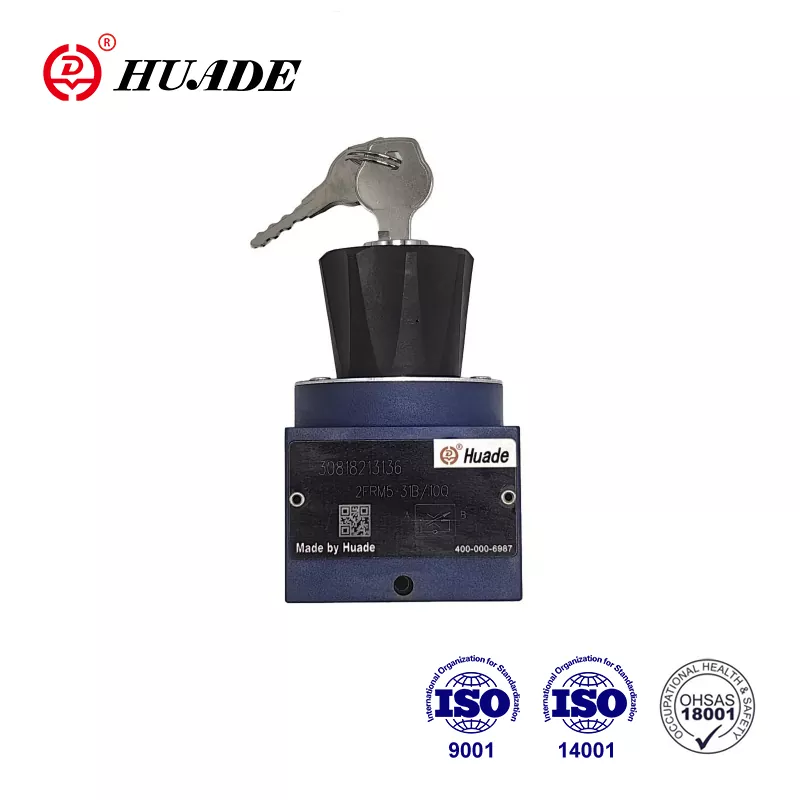

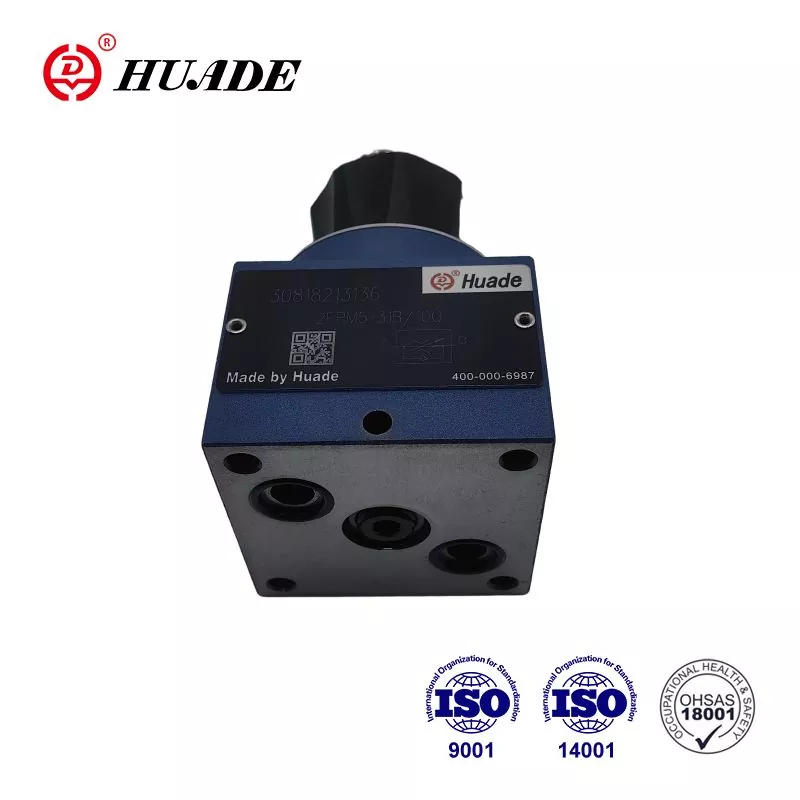

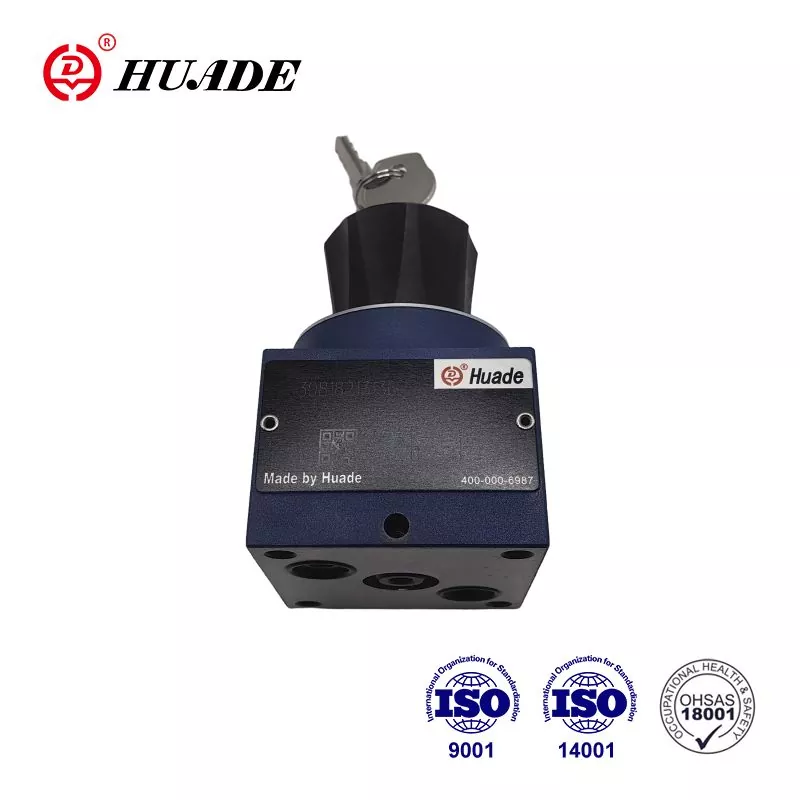

2FRM प्रवाह वाल्व एक 2-तरफ़ा प्रवाह नियंत्रण वाल्व है। इसका उपयोग थ्रॉटलिंग के लिए किया जाता है। Huade® वास्तव में चीन में एक भरोसेमंद ब्रांड है। रेक्सरोथ के साथ दो दीर्घकालिक सहयोग के माध्यम से, Huade® प्रवाह नियंत्रण वाल्व रेक्सरोथ द्वारा पेश की गई समान श्रृंखला के साथ संगत हैं। चाहे उत्पाद की गुणवत्ता, तकनीकी नवाचार, ग्राहक सेवा या ब्रांड प्रतिष्ठा में, हुआडे हाइड्रोलिक ने अच्छा प्रदर्शन किया है और बाजार और उपभोक्ताओं से व्यापक प्रतिष्ठा हासिल की है।
|
सामान्य |
|
|
हाइड्रोलिक द्रव |
खनिज तेल (एनबीआर सील के लिए), या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|
तापमान सीमा(℃) |
-30 से+80 |
|
श्यानता सीमा(मिमी ²/सेकेंड) |
10 से 800 |
|
रेक्टिफायर सैंडविच प्लेट |
|
|
प्रवाह.अधिकतम (एल/मिनट) |
15 |
|
परिचालन दबाव (एमपीए) |
21 तक |
|
क्रैकिंग दबाव (एमपीए) |
0.1 |
|
वजन(किग्रा) |
0.6 |
|
2-तरफा प्रवाह नियंत्रण वाल्व |
||||||||
|
प्रवाह। क्यूवी अधिकतम (एल/मिनट) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p मुक्त रिटर्न प्रवाह B → A, qv-निर्भर (MPa) के साथ |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
प्रवाह नियंत्रण |
तापमान स्थिर |
±5% |
±3% |
± 2% |
||||
|
दबाव-स्थिर (तक) |
±2% |
4% |
||||||
|
परिचालन दबाव, अधिकतम- पोर्ट ए (एमपीए) |
से 21 |
|||||||
|
न्यूनतम दबाव अंतर सीमा (एमपीए) |
0.3 से 0.5 |
0.6~0.8 |
||||||
|
संदूषण की डिग्री (μm) |
25 (क्यू<5एल/मिनट) |
10 (क्यू <0.5एल/मिनट) |
||||||
|
वजन (किलो) |
1.6 |
|||||||
विशेषताएँ:
▶ A, ISO 4401and CETOP - RP 121H से DIN 24 340 पर पोर्टिंग पैटर्न
▶ दबाव कम्पेसाटर स्ट्रोक सीमक, वैकल्पिक
▶ स्टार्ट-अप जंप में कमी
▶ रेक्टिफायर सैंडविच प्लेट का उपयोग करके दोनों दिशाओं में प्रवाह नियंत्रण
▶ लॉक करने योग्य रोटरी घुंडी
आवेदन पत्र:
प्रवाह नियंत्रण वाल्व, टाइप 2FRM एक 2-तरफ़ा प्रवाह नियंत्रण वाल्व है, जिसका उपयोग थ्रॉटलिंग के लिए किया जाता है और यह दबाव और तापमान से प्रभावित नहीं होता है।
2-तरफ़ा प्रवाह नियंत्रण वाल्व 2FRM में मुख्य रूप से आवास (1), सेटिंग तत्व (2), छिद्र (3), दबाव कम्पेसाटर (4) वैकल्पिक रूप से स्ट्रोक लिमिटर के साथ-साथ चेक वाल्व (5) शामिल हैं और इसका उपयोग थ्रॉटलिंग के लिए किया जाता है। कम दबाव और तापमान पर निर्भरता पर प्रवाह का।
थ्रॉटलिंग क्रॉस सेक्शन वक्र बोल्ट (7) के घूर्णन द्वारा निर्धारित किया जाता है। थ्रॉटलिंग बिंदु (8) पर दबाव से प्रवाह को स्वतंत्र रखने के लिए एक दबाव कम्पेसाटर (4) जुड़ा होता है। समशीतोष्ण स्वतंत्रता एक छिद्र के रूप में थ्रॉटलिंग बिंदु के निर्माण का परिणाम है।
बी से ए तक मुक्त प्रवाह रिटर्न चेक वाल्व (5) के माध्यम से होता है।
किसी भी दिशा में वाल्व के नियंत्रित प्रवाह तक पहुंचने के लिए प्रवाह नियंत्रण वाल्व के नीचे एक रेक्टिफायर सैंडविच प्लेट प्रकार Z4S स्थापित करने की संभावना है।
प्रवाह नियंत्रण वाल्व 2FRM 5 की संरचना
प्रवाह नियंत्रण वाल्व 2FRM 5 का प्रतीक
