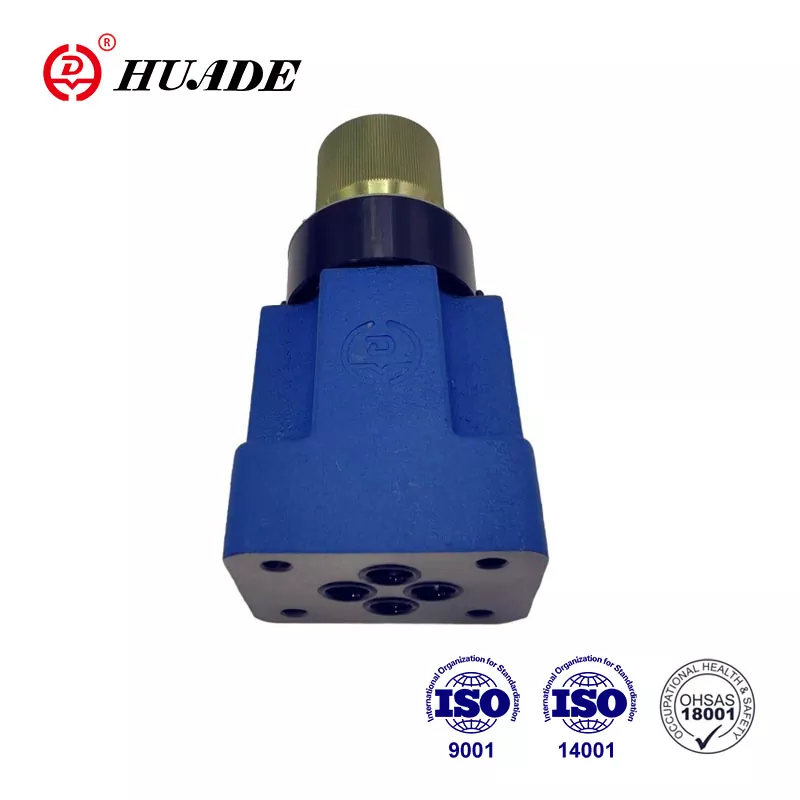

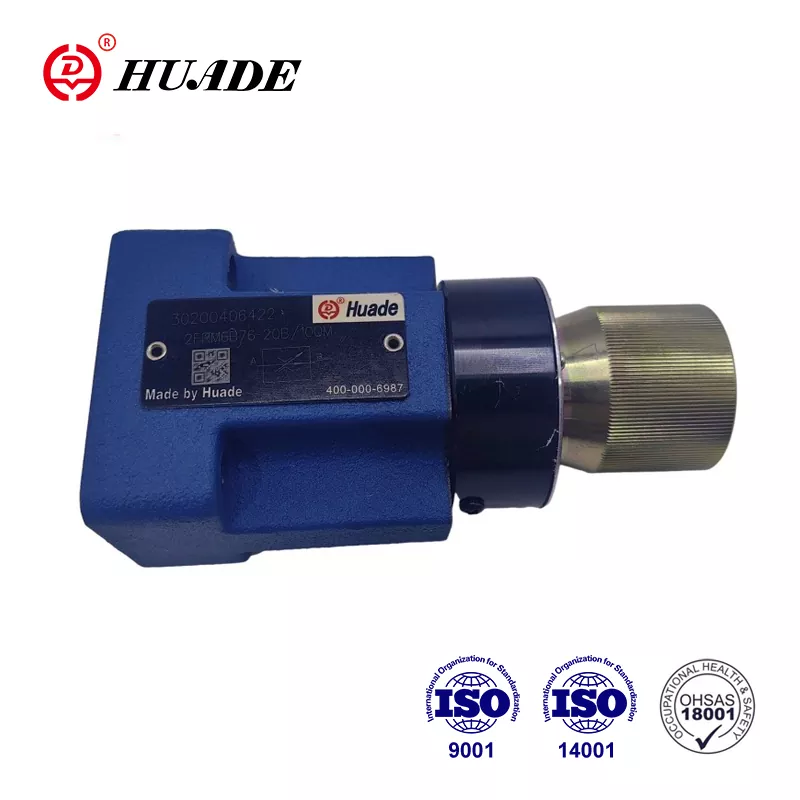

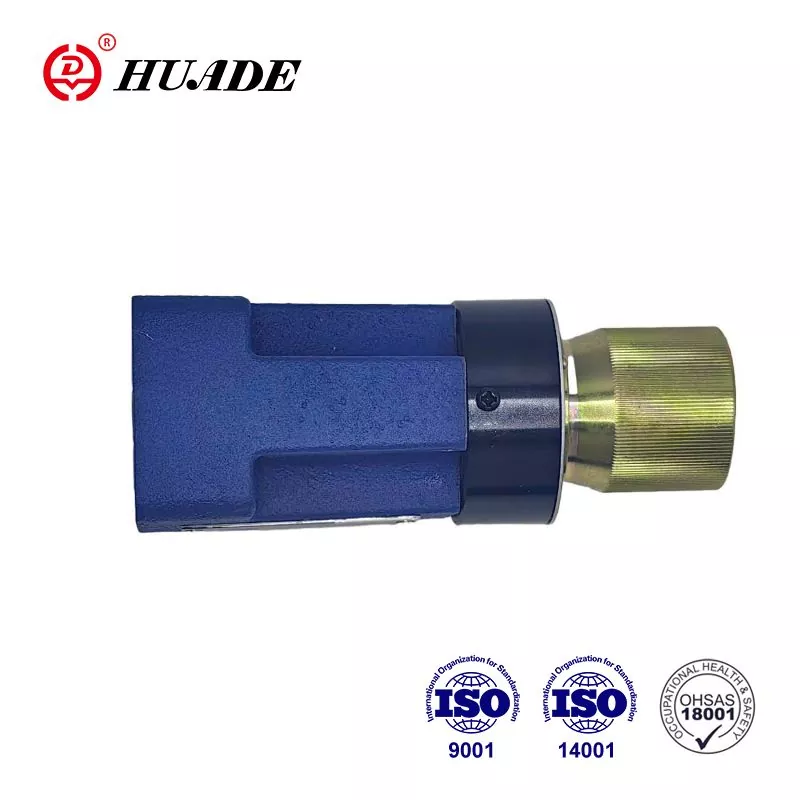

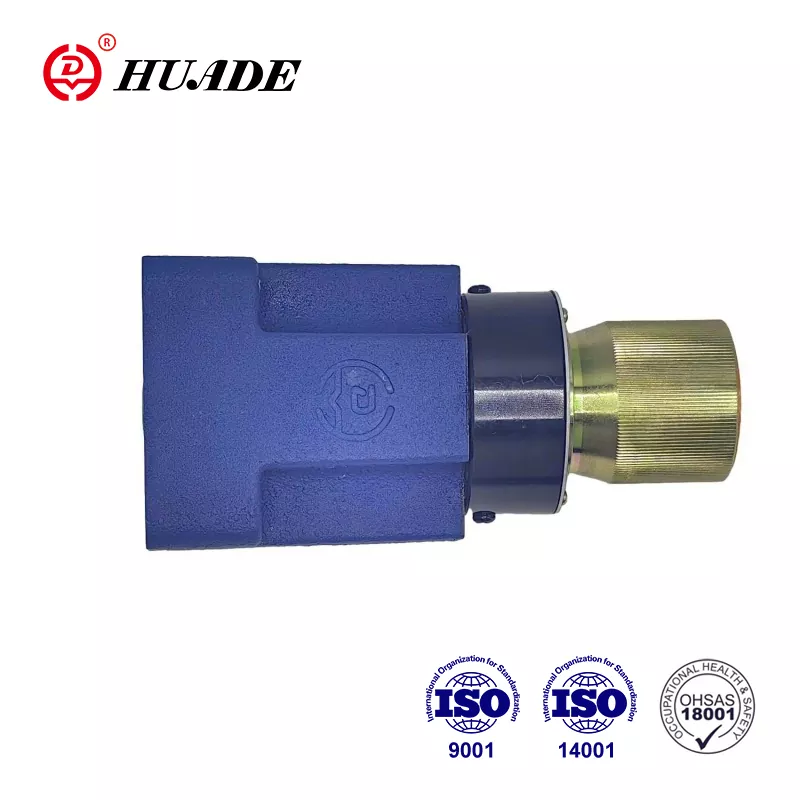

प्रवाह नियंत्रण वाल्व प्रकार 2 एफआरएम एक 2-तरफ़ा प्रवाह नियंत्रण वाल्व है। फैक्ट्री उत्पादों की गुणवत्ता को सख्ती से नियंत्रित करते हुए उत्पादों की व्यावहारिकता पर ध्यान केंद्रित करती है। इसका लक्ष्य उच्च गुणवत्ता वाले हाइड्रोलिक फ्लो वाल्वों की आपूर्ति करना है जिन्हें ग्राहक वहन कर सकें। अत्याधुनिक तकनीक पेश करने के कारण Huade® फ्लो वाल्व 2FRM 6 प्रौद्योगिकी में अधिक उन्नत हैं। उत्पाद पैकेजिंग को अनुकूलित किया जा सकता है, जैसे लकड़ी के बॉक्स पैकेजिंग, प्लास्टिक पैकेजिंग और मानक कार्टन पैकेजिंग।
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए) या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|||||
|
दबाव द्रव तापमान रेंज(℃) |
-30 से +80 |
|||||
|
श्यानता सीमा(मिमी ²/सेकेंड) |
10 से 800 |
|||||
|
प्रवाह क्यूवी अधिकतम (एल/मिनट) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
प्रवाह क्यूवी मिनट से 10 एमपीए (एल/मिनट) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
प्रवाह क्यूवी मिनट से 31.5एमपीए (एल/मिनट) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
मुक्त रिटर्न प्रवाह बी → ए (एमपीए) के लिए दबाव अंतर ∆p |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
न्यूनतम दबाव अंतर (एमपीए) |
0.6 से 1.2 |
|||||
|
∆p तक दबाव स्थिरता = 31.5 एमपीए (%) |
मास्टर 2 (क्यूमैक्स) |
|||||
|
पोर्ट ए पर अधिकतम परिचालन दबाव (एमपीए) |
से 31.5 |
|||||
|
संदूषण (μm) |
25 (क्यू<5एल/मिनट) 10 (क्यू<0.5एल/मिनट) |
|||||
|
वजन (किलो) |
लगभग 1.3 |
|||||
विशेषताएँ:
▶ दबाव कम्पेसाटर का बाहरी समापन, वैकल्पिक
▶ चेक वाल्व, वैकल्पिक
▶ स्केल के साथ रोटरी घुंडी
▶ लॉक करने योग्य.वैकल्पिक
1) जब 21 एमपीए तक की रेक्टिफायर प्लेट के साथ संयोजन में उपयोग किया जाता है
आवेदन पत्र:
प्रवाह नियंत्रण वाल्व 2FRM 6 का उपयोग दबाव और तापमान से स्वतंत्र, निरंतर प्रवाह बनाए रखने के लिए किया जाता है।
सामान्य:
2-तरफ़ा प्रवाह नियंत्रण वाल्व 2FRM 6 में मूल रूप से आवास (1), रोटरी नॉब (2), छिद्र (3), दबाव कम्पेसाटर (4) और एक वैकल्पिक चेक वाल्व शामिल है।
प्रवाह नियंत्रण वाल्व प्रकार 2FRM 6 B.._20B/M
(बाहरी समापन के बिना, चेक वाल्व के बिना)
पोर्ट ए से बी तक प्रवाह को थ्रॉटल स्थिति (5) पर रोका जाता है। थ्रॉटल क्रॉस-सेक्शन को रोटरी नॉब (2) घुमाकर अलग किया जाता है। दबाव से स्वतंत्र, प्रवाह को स्थिर रखने के लिए, ए
प्रेशर कम्पेसाटर (4) को थ्रॉटल स्थिति (5) के डाउनस्ट्रीम पोर्ट बी में फिट किया गया है। संपीड़न स्प्रिंग (6) छिद्र (3) और दबाव कम्पेसाटर (4) को उनके संबंधित स्टॉप के विरुद्ध बाहर की ओर दबाता है और इस प्रकार दबाव कम्पेसाटर (4) को खुली स्थिति में रखता है जब वाल्व के माध्यम से कोई प्रवाह नहीं होता है। जब द्रव वाल्व के माध्यम से बहता है, तो पोर्ट ए में अभिनय करने वाला दबाव छिद्र (7) के माध्यम से दबाव कम्पेसाटर (4) पर एक बल लागू करता है। दबाव कम्पेसाटर (4) बलों के संतुलित होने तक क्षतिपूर्ति की स्थिति में चला जाता है। यदि पोर्ट ए में दबाव बढ़ता है, तो दबाव कम्पेसाटर (4) समापन दिशा में चलता है, जब तक कि बलों का संतुलन एक बार फिर प्राप्त नहीं हो जाता। दबाव कम्पेसाटर की इस निरंतर क्षतिपूर्ति क्रिया के कारण, एक निरंतर प्रवाह प्राप्त होता है। दोनों दिशाओं में वाल्व के माध्यम से प्रवाह को नियंत्रित करने के लिए, इस प्रवाह नियंत्रण वाल्व के नीचे एक रेक्टिफायर सैंडविच प्लेट प्रकार Z4S 6 लगाया जा सकता है।
प्रवाह नियंत्रण वाल्व 2FRM 6-20B/...M... की संरचना
टाइप 2FRM 6A..-20B/..R
इस वाल्व का कार्य मूल रूप से वाल्व प्रकार 2FRM 6 B..-20B/..M के समान है
हालाँकि, इस प्रकार का प्रवाह नियंत्रण वाल्व एक बाहरी पोर्ट के साथ प्रदान किया जाता है जो दबाव कम्पेसाटर (4) को पोर्ट पी (11) के माध्यम से कनेक्ट करने की अनुमति देता है। पोर्ट पी(11) में छिद्र (10) के माध्यम से कार्य करने वाला बाहरी दबाव दबाव कम्पेसाटर (4) को संपीड़न स्प्रिंग (6) के बल के विरुद्ध बंद रखता है। जब कनेक्टेड डायरेक्शनल वाल्व (9) को पी से बी तक प्रवाह की अनुमति देने के लिए सक्रिय किया जाता है, तो टाइप 2 एफआरएम 6 बी के साथ बंद लूप नियंत्रण प्राप्त किया जाता है। इस प्रकार स्टार्ट-अप पर छलांग से बचा जाता है।
कम्पेसाटर के बाहरी समापन के साथ इस संस्करण का उपयोग केवल मीटर-इन नियंत्रण के लिए किया जा सकता है।
पोर्ट बी से ए तक मुफ्त वापसी प्रवाह चेक वाल्व (8) के माध्यम से होता है।
प्रवाह नियंत्रण वाल्व की संरचना 2FRM 6A..-20B/..R
अनुप्रयोग उदाहरण
2-तरफ़ा प्रवाह नियंत्रण वाल्व 2FRM 6 का प्रतीक
