आनुपातिक प्रवाह नियंत्रण वाल्व 2fre16

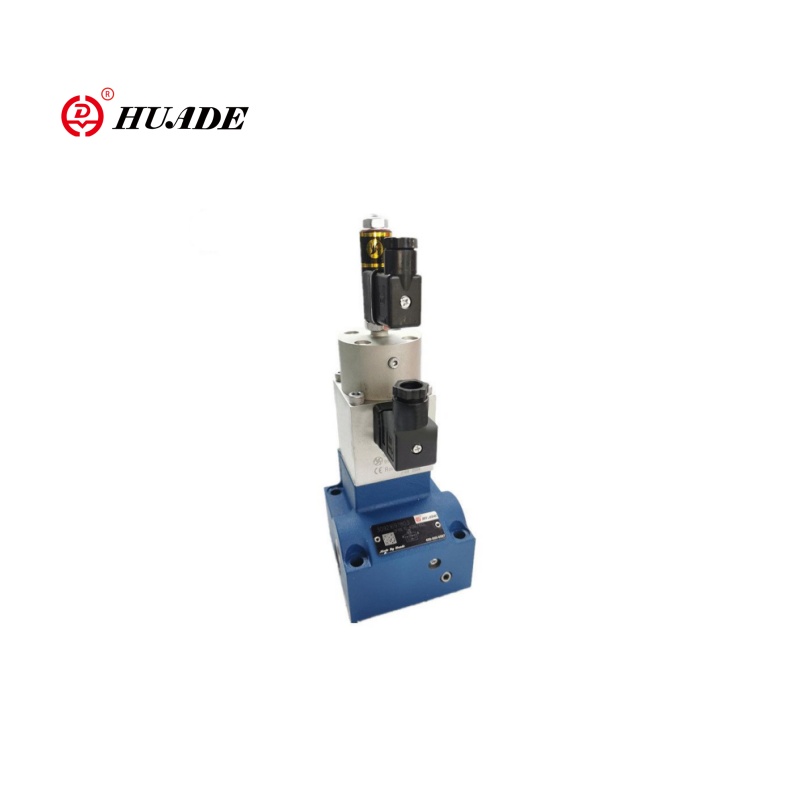

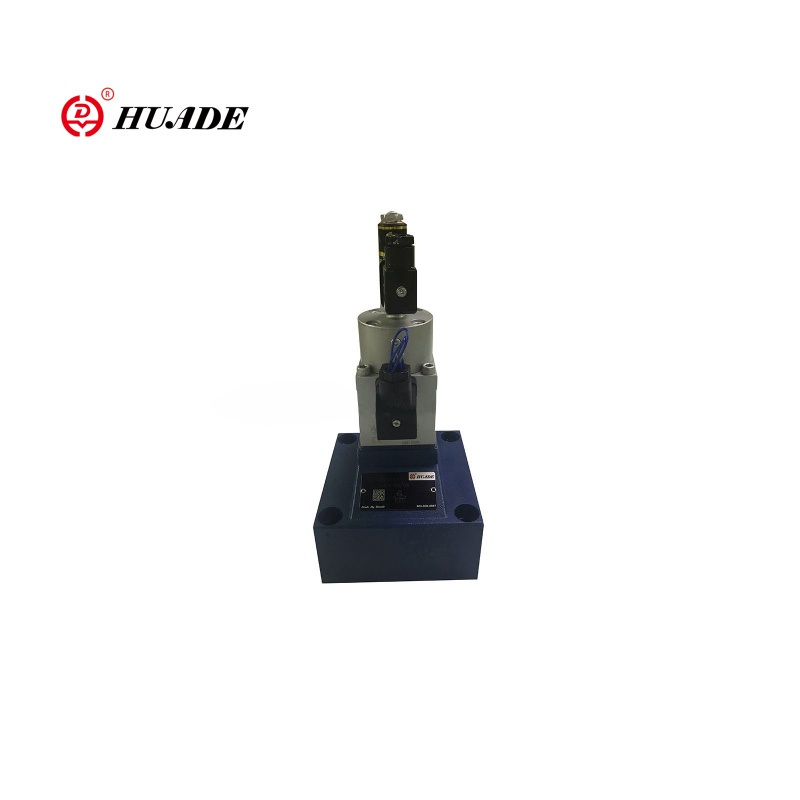

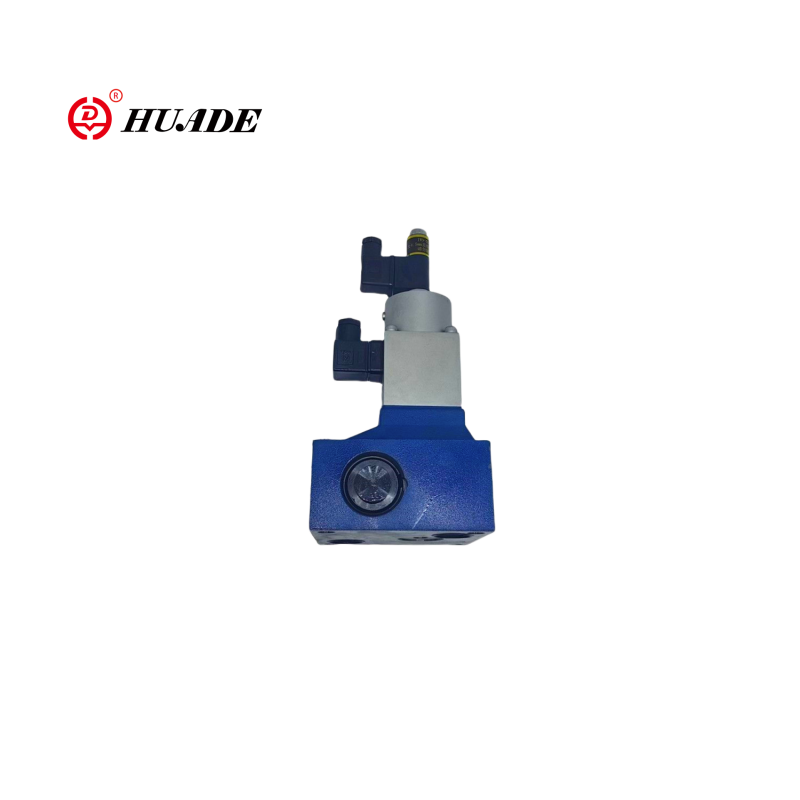

2FRE16 2-वे आनुपातिक प्रवाह नियंत्रण वाल्व एक उच्च-प्रदर्शन आनुपातिक प्रवाह नियंत्रण वाल्व है, जो उन अनुप्रयोगों के लिए उपयुक्त है जहां हाइड्रोलिक एक्ट्यूएटर्स (सिलेंडर या मोटर्स) की गति को ठीक से समायोजित करने की आवश्यकता है। आनुपातिक वाल्व 2FRE10 की तुलना में, वाल्व 2FRE16 में एक बड़ा व्यास होता है, जिससे उच्च प्रवाह सीमा होती है। और आनुपातिक वाल्व 2FRE16 उच्च शक्ति हाइड्रोलिक सिस्टम के लिए उपयुक्त है।

आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE16 का उत्पाद पैरामीटर

हाइड्रोलिक
परिचालन दबाव (एमपीए)	31.5
न्यूनतम दबाव अंतर (एमपीए)	आकार 10	आकार 16
	0.3 ~ 0.8	0.6 ~ 1
प्रेशर द्रव	खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए)
चिपचिपापन रेंज (मिमी)2/एस)	2.8 से 380
दबाव द्रव तापमान रेंज	-20 से +70
हिस्टैरिसीसिस (%)	＜ ＜ 1Qmax
पुनरावृत्ति (%)	＜ 1 क्यूमैक्स
नमूना प्रसार (%)	＜ ＜ 2
इंस्टालेशन	वैकल्पिक
वजन (किग्रा)	6	8.3
विद्युतीय
वोल्टेज प्रकार	डीसी 24 वी
सोलनॉइड का कुंडल प्रतिरोध	20, 10 पर ठंडा मूल्य, अधिकतम गर्म मूल्य 13.9
अधिकतम। शक्ति (वीए)	50
अन्तःता (एमएच)	6 से 8
थरथरानवाला आवृत्ति (kHz)	2.5
VT-5010S30 इन्सुलेशन IP65 की मांग	IP65

विशेषताएँ:उत्पाद सुविधा और आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE16 का अनुप्रयोग

▶ दबाव के लिए एक दबाव कम्पेसाटर के साथ वाल्व एक प्रवाह के नियंत्रण की भरपाई करता है

▶ एक आनुपातिक सोलनॉइड के माध्यम से सक्रियण

▶ नियंत्रण छिद्र की विद्युत स्थिति प्रतिक्रिया के साथ

▶ स्थिति ट्रांसड्यूसर कॉइल को अक्षीय रूप से स्थानांतरित किया जा सकता है, जिसे इलेक्ट्रॉनिक्स (इलेक्ट्रिकल-हाइड्रोलिक) को छूने के बिना, नियंत्रण छिद्र के शून्य बिंदु समायोजन को आसान बनाया जा सकता है।

▶ वाल्व और इलेक्ट्रिकल एम्पलीफायर VT 5004 (अलग ऑर्डर) का न्यूनतम नमूना भिन्नता

आवेदन पत्र:

आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE16 व्यापक रूप से भारी औद्योगिक हाइड्रोलिक सिस्टम, इंजीनियरिंग मशीनरी और मोबाइल हाइड्रोलिक्स, धातुकर्म और खनन उपकरणों में उपयोग किया जाता है।

विशिष्ट प्रणाली उदाहरण ： उत्खनन बकेट कंट्रोल सर्किट

पीएलसी → आनुपातिक एम्पलीफायर → 2FRE16 → हाइड्रोलिक सिलेंडर

                    ↑

 दबाव संवेदक

इनपुट इलेक्ट्रिकल सिग्नल को समायोजित करके, हाइड्रोलिक शॉक से बचने के लिए बकेट मूवमेंट को सुचारू रूप से त्वरित/डिकेलरेट किया जा सकता है।

आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE16 का कार्य और अनुभाग

टाइप 2fre .. आनुपातिक प्रवाह नियंत्रण वाल्व में 2-वे फ़ंक्शन होता है। वे एक लागू विद्युत कमांड मान से, एक प्रवाह को विनियमित कर सकते हैं जो दबाव है और काफी हद तक तापमान की भरपाई की जाती है।

वे मूल रूप से आवास (1), आगमनात्मक स्थिति ट्रांसड्यूसर (2) के साथ आनुपातिक सोलनॉइड, ऑरिफिस (3), दबाव कम्पेसाटर (4), स्ट्रोक सीमक (5) के साथ -साथ एक वैकल्पिक चेक वाल्व (6) को शामिल करते हैं।

प्रवाह की सेटिंग कमांड वैल्यू पोटेंशियोमीटर पर (0 बीआईएस 100 %) निर्धारित की जाती है। लागू कमांड मान, एम्पलीफायर के माध्यम से और साथ ही आनुपातिक सोलनॉइड के माध्यम से, माप छिद्र (3) का समायोजन। माप छिद्र (3) की स्थिति स्थिति ट्रांसड्यूसर द्वारा प्राप्त की जाती है। कमांड वैल्यू से किसी भी विचलन को स्थिति प्रतिक्रिया नियंत्रण द्वारा मुआवजा दिया जाता है।

दबाव कम्पेसाटर (4) एक निरंतर मूल्य पर माप छिद्र (3) पर दबाव ड्रॉप रखता है। प्रवाह, इसलिए दबाव मुआवजा है।

माप छिद्र के डिजाइन के कारण छोटे तापमान का बहाव प्राप्त किया जाता है। 0 % कमांड मान पर माप छिद्र बंद हो जाता है।

पावर के नुकसान या स्थिति ट्रांसड्यूसर पर एक केबल ब्रेक के मामले में माप छिद्र बंद हो जाता है। 0 % कमांड वैल्यू से जंप फ्री स्टार्ट संभव है। विद्युत एम्पलीफायर के भीतर दो रैंप के माध्यम से माप छिद्र के उद्घाटन और समापन में देरी करना संभव है।

चेक वाल्व (6) के माध्यम से मुक्त प्रवाह बी से ए तक संभव है
