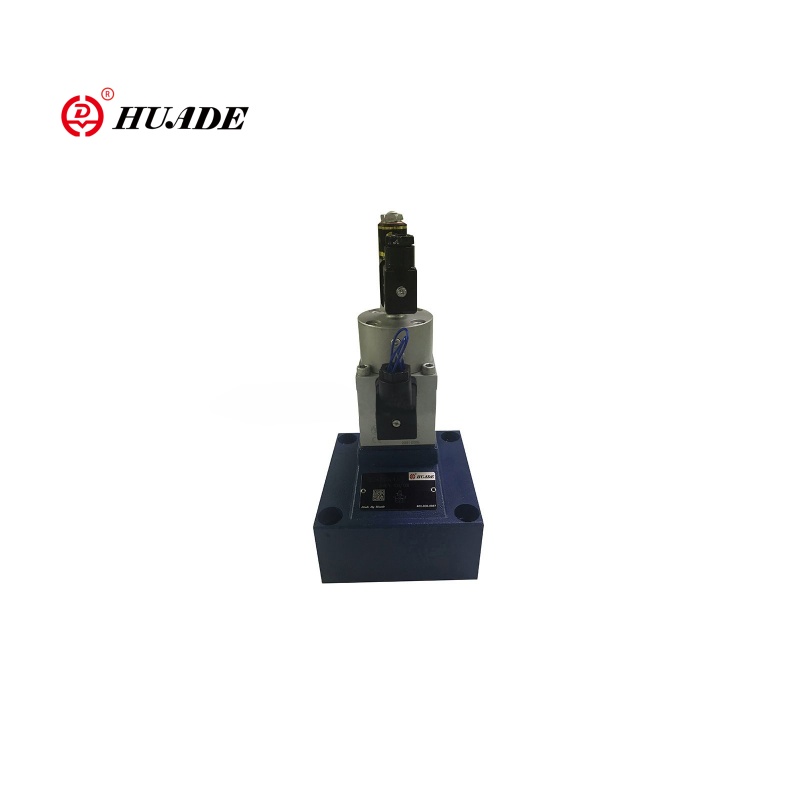

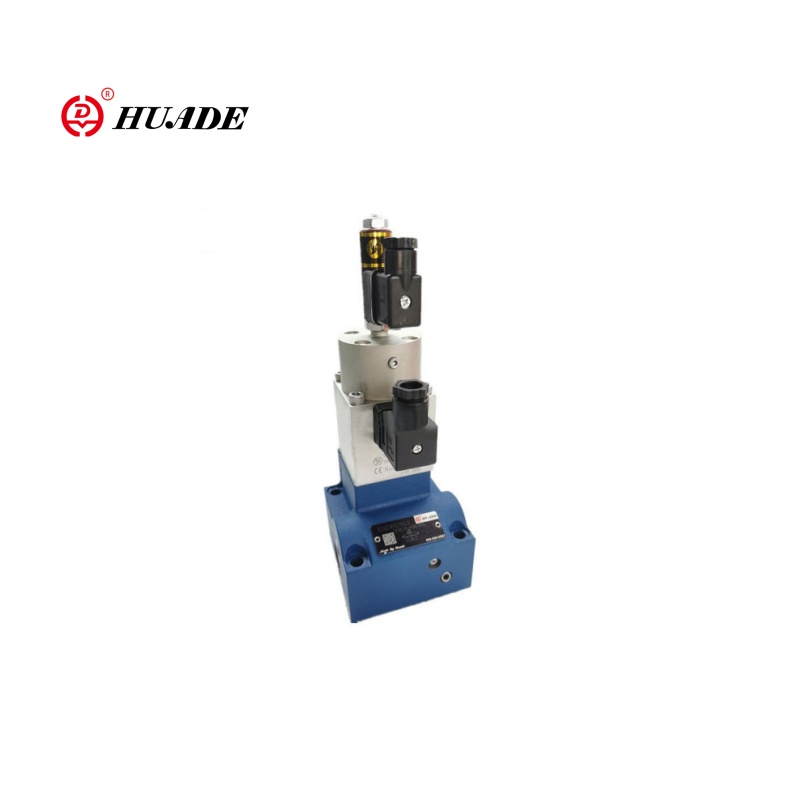

आनुपातिक प्रवाह नियंत्रण वाल्व 2fre10

2fre10 दो-तरफ़ा आनुपातिक प्रवाह नियंत्रण वाल्व एक आनुपातिक विनियमन फ़ंक्शन के साथ हाइड्रोलिक सिस्टम के लिए एक प्रवाह नियंत्रण वाल्व है। वाल्व 2FRE10 उन परिदृश्यों के लिए उपयुक्त है जहां एक्ट्यूएटर्स (जैसे हाइड्रोलिक सिलेंडर या मोटर्स) की गति को सटीक रूप से नियंत्रित करने की आवश्यकता है। आनुपातिक प्रवाह वाल्व 2FRE10 लगातार प्रवाह दर परिवर्तन को प्राप्त करने के लिए विद्युत संकेतों (जैसे 0 ~ 10v या 4 ~ 20mA) को इनपुट करके वाल्व खोलने को समायोजित करता है। इसे स्थापित करना आसान है और अक्सर सिस्टम स्थिरता में सुधार करने के लिए अन्य दबाव वाल्व (जैसे दबाव कम्पेसेटर) के साथ संयोजन में उपयोग किया जाता है।

आनुपातिक प्रवाह नियंत्रण वाल्व 2fre10 का उत्पाद पैरामीटर

हाइड्रोलिक
परिचालन दबाव (एमपीए)	31.5
न्यूनतम दबाव अंतर (एमपीए)	आकार 10	आकार 16
	0.3 ~ 0.8	0.6 ~ 1
प्रेशर द्रव	खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए)
चिपचिपापन रेंज (मिमी)2/एस)	2.8 से 380
दबाव द्रव तापमान रेंज	-20 से +70
हिस्टैरिसीसिस (%)	＜ ＜ 1Qmax
पुनरावृत्ति (%)	＜ 1 क्यूमैक्स
नमूना प्रसार (%)	＜ ＜ 2
इंस्टालेशन	वैकल्पिक
वजन (किग्रा)	6	8.3
विद्युतीय
वोल्टेज प्रकार	डीसी 24 वी
सोलनॉइड का कुंडल प्रतिरोध	20, 10 पर ठंडा मूल्य, अधिकतम गर्म मूल्य 13.9
अधिकतम। शक्ति (वीए)	50
अन्तःता (एमएच)	6 से 8
थरथरानवाला आवृत्ति (kHz)	2.5
VT-5010S30 इन्सुलेशन IP65 की मांग	IP65

विशेषताएँ:उत्पाद सुविधा और आनुपातिक प्रवाह नियंत्रण वाल्व 2fre10 का अनुप्रयोग

▶ दबाव के लिए एक दबाव कम्पेसाटर के साथ वाल्व एक प्रवाह के नियंत्रण की भरपाई करता है

▶ एक आनुपातिक सोलनॉइड के माध्यम से सक्रियण

▶ नियंत्रण छिद्र की विद्युत स्थिति प्रतिक्रिया के साथ

▶ स्थिति ट्रांसड्यूसर कॉइल को अक्षीय रूप से स्थानांतरित किया जा सकता है, जिसे इलेक्ट्रॉनिक्स (इलेक्ट्रिकल-हाइड्रोलिक) को छूने के बिना, नियंत्रण छिद्र के शून्य बिंदु समायोजन को आसान बनाया जा सकता है।

▶ वाल्व और इलेक्ट्रिकल एम्पलीफायर VT 5004 (अलग ऑर्डर) का न्यूनतम नमूना भिन्नता

आवेदन पत्र:

दो-तरफ़ा आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE10 का व्यापक रूप से औद्योगिक हाइड्रोलिक सिस्टम और इंजीनियरिंग मशीनरी में उपयोग किया जाता है। वाल्व 2FRE10 सुचारू आंदोलन और अनुकूलित दक्षता प्राप्त करने के लिए उत्खनन, क्रेन, फोर्कलिफ्ट्स और अन्य उपकरणों में हाइड्रोलिक सिलेंडर या मोटर्स की गति को समायोजित करता है।

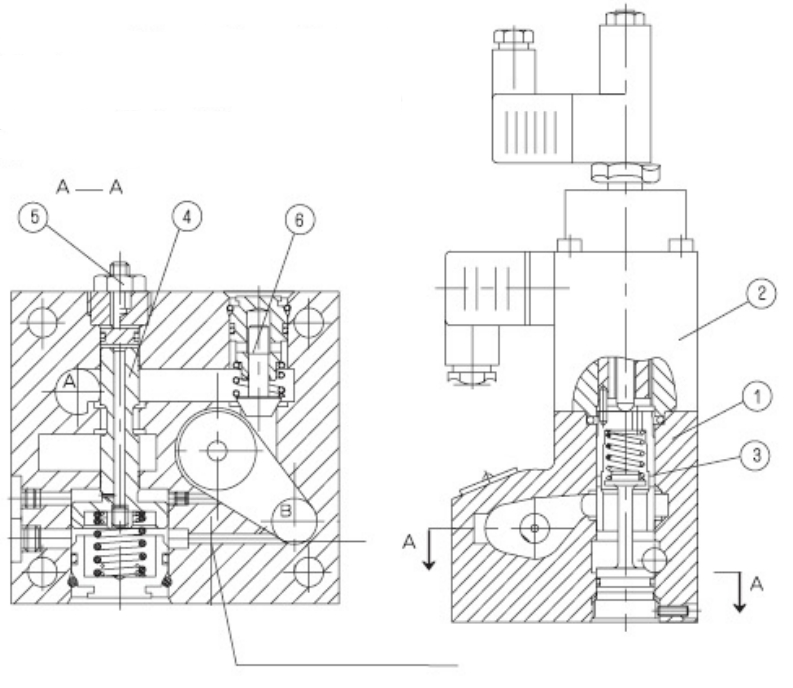

कार्य और आनुपातिक प्रवाह नियंत्रण वाल्व 2fre10 का खंड

टाइप 2fre .. आनुपातिक प्रवाह नियंत्रण वाल्व में 2-वे फ़ंक्शन होता है। वे एक लागू विद्युत कमांड मान से, एक प्रवाह को विनियमित कर सकते हैं जो दबाव है और काफी हद तक तापमान की भरपाई की जाती है।

वे मूल रूप से आवास (1), आगमनात्मक स्थिति ट्रांसड्यूसर (2) के साथ आनुपातिक सोलनॉइड, ऑरिफिस (3), दबाव कम्पेसाटर (4), स्ट्रोक सीमक (5) के साथ -साथ एक वैकल्पिक चेक वाल्व (6) को शामिल करते हैं।

प्रवाह की सेटिंग कमांड वैल्यू पोटेंशियोमीटर पर (0 बीआईएस 100 %) निर्धारित की जाती है। लागू कमांड मान, एम्पलीफायर के माध्यम से और साथ ही आनुपातिक सोलनॉइड के माध्यम से, माप छिद्र (3) का समायोजन। माप छिद्र (3) की स्थिति स्थिति ट्रांसड्यूसर द्वारा प्राप्त की जाती है। कमांड वैल्यू से किसी भी विचलन को स्थिति प्रतिक्रिया नियंत्रण द्वारा मुआवजा दिया जाता है।

दबाव कम्पेसाटर (4) एक निरंतर मूल्य पर माप छिद्र (3) पर दबाव ड्रॉप रखता है। प्रवाह, इसलिए दबाव मुआवजा है।

माप छिद्र के डिजाइन के कारण छोटे तापमान का बहाव प्राप्त किया जाता है। 0 % कमांड मान पर माप छिद्र बंद हो जाता है।

पावर के नुकसान या स्थिति ट्रांसड्यूसर पर एक केबल ब्रेक के मामले में माप छिद्र बंद हो जाता है। 0 % कमांड वैल्यू से जंप फ्री स्टार्ट संभव है। विद्युत एम्पलीफायर के भीतर दो रैंप के माध्यम से माप छिद्र के उद्घाटन और समापन में देरी करना संभव है।

चेक वाल्व (6) के माध्यम से मुक्त प्रवाह बी से ए तक संभव है

का आनुपातिक प्रवाह नियंत्रण वाल्व 2fre10

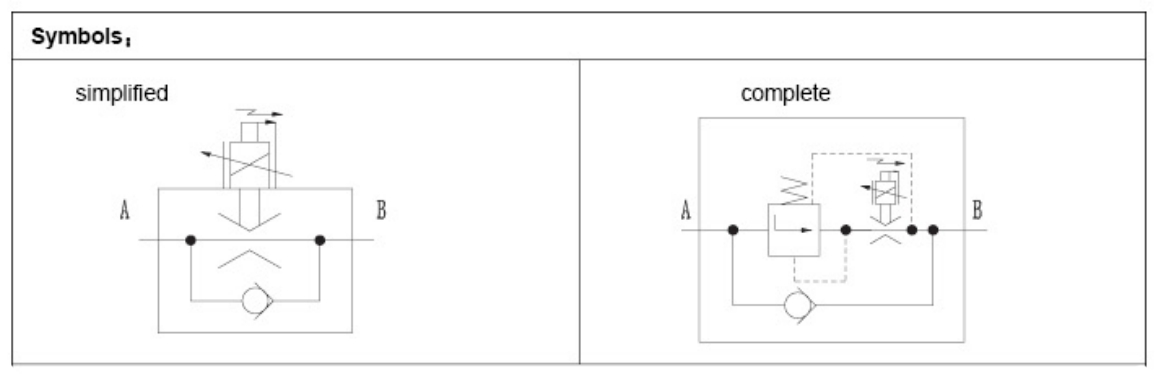

आनुपातिक प्रवाह नियंत्रण वाल्व 2fre10 के प्रतीक
