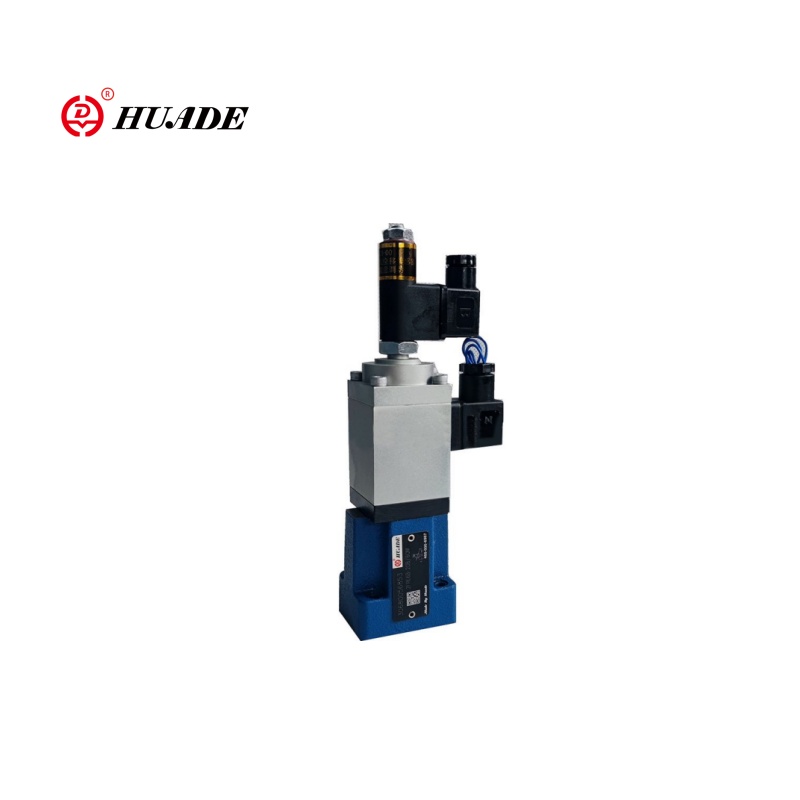

आनुपातिक प्रवाह नियंत्रण वाल्व 2fre6

आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE6 सटीक गति विनियमन को प्राप्त करने के लिए 0 ~ 10v / 4 ~ 20MA सिग्नल के माध्यम से प्रवाह दर को नियंत्रित करता है। 2FRE6 आनुपातिक वाल्व में एक दबाव मुआवजा फ़ंक्शन होता है, जो यह सुनिश्चित कर सकता है कि प्रवाह दर लोड दबाव में उतार -चढ़ाव से प्रभावित नहीं है और एक स्थिर प्रवाह दर बनाए रखती है। यह 2FRE6 वाल्व सीमित स्थान के साथ और गतिशील प्रवाह विनियमन आवश्यकताओं के साथ हाइड्रोलिक सिस्टम के लिए उपयुक्त है।

आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE6 का उत्पाद पैरामीटर

हाइड्रोलिक
हिस्टैरियस	＜ ＜ 1%Qmax
repeatability	＜ 1%Qmax
संदूषण की डिग्री	≤20
प्रेशर द्रव	खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए)
चिपचिपापन रेंज (मिमी)2/एस)	2.8 से 380
दबाव द्रव तापमान रेंज	-20 ~+70
इंस्टालेशन	वैकल्पिक
विद्युतीय
वोल्टेज प्रकार	डीसी
सोलनॉइड का कुंडल प्रतिरोध	20, 5.4 पर ठंडा मूल्य, अधिकतम गर्म मूल्य 8.2
अधिकतम। शक्ति (वीए)	50
अन्तःता (एमएच)	6 से 8
थरथरानवाला आवृत्ति (kHz)	2.5

उत्पाद सुविधा और आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE6 का अनुप्रयोग

विशेषताएँ:

▶ दबाव के लिए एक दबाव कम्पेसाटर के साथ वाल्व एक प्रवाह के नियंत्रण की भरपाई करता है

▶ एक आनुपातिक सोलनॉइड के माध्यम से सक्रियण

▶ नियंत्रण छिद्र की विद्युत स्थिति प्रतिक्रिया के साथ

▶ स्थिति ट्रांसड्यूसर कॉइल को अक्षीय रूप से स्थानांतरित किया जा सकता है, जिसे इलेक्ट्रॉनिक्स (इलेक्ट्रिकल-हाइड्रोलिक) को छूने के बिना, नियंत्रण छिद्र के शून्य बिंदु समायोजन को आसान बनाया जा सकता है।

▶ रेक्टिफायर सैंडविच प्लेट का उपयोग करके दोनों दिशाओं में प्रवाह नियंत्रण संभव है

आवेदन पत्र:

दो-तरफ़ा आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE6 व्यापक रूप से औद्योगिक स्वचालन और मशीन टूल्स, उत्खनन/लोडर और अन्य इंजीनियरिंग मशीनरी, धातुकर्म और भारी उपकरण, परीक्षण उपकरण और प्रयोगशालाओं, आदि में उपयोग किया जाता है।

 आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE6 का कार्य और अनुभाग

टाइप 2fre ... आनुपातिक प्रवाह नियंत्रण वाल्व में 2-तरफ़ा फ़ंक्शन होता है। वे एक लागू विद्युत कमांड मूल्य से, प्रवाह को विनियमित कर सकते हैं जो दबाव और तापमान मुआवजा है।

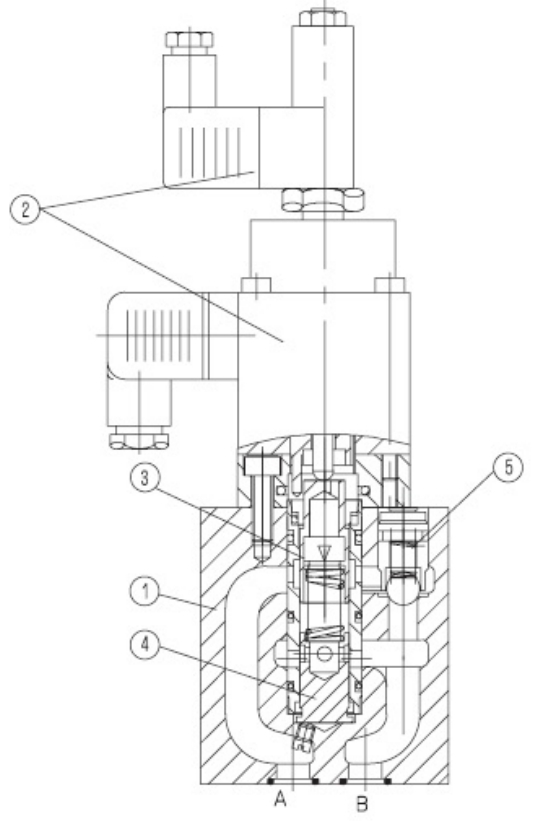

वे मूल रूप से आवास (1), आगमनात्मक स्थिति ट्रांसड्यूसर (2) के साथ आनुपातिक सोलनॉइड, ऑरिफिस (3), दबाव कम्पेसाटर (4) के साथ -साथ वैकल्पिक चेक वाल्व (5) को शामिल करते हैं।

आनुपातिक प्रवाह नियंत्रण वाल्व 2fre 6 बी

प्रवाह की सेटिंग कमांड वैल्यू पोटेंशियोमीटर पर (0 से 100 %) निर्धारित की जाती है। एप्लाइड कमांड मान, एम्पलीफायर के साथ -साथ आनुपातिक सोलनॉइड, माप छिद्र (3) के माध्यम से समायोजित करता है। माप छिद्र (3) की स्थिति आगमनात्मक स्थिति ट्रांसड्यूसर द्वारा प्राप्त की जाती है। कमांड मूल्य से किसी भी विचलन को प्रतिक्रिया नियंत्रण द्वारा मुआवजा दिया जाता है।

दबाव कम्पेसाटर (4) एक निरंतर मूल्य पर माप छिद्र (3) पर दबाव ड्रॉप रखता है। प्रवाह, इसलिए लोड मुआवजा है।

माप छिद्र के डिजाइन के कारण छोटे तापमान का बहाव प्राप्त किया जाता है।

0 % कमांड मान पर माप छिद्र बंद हो जाता है।

पावर के नुकसान या स्थिति ट्रांसड्यूसर पर एक केबल ब्रेक के मामले में माप छिद्र बंद हो जाता है।

0 % कमांड वैल्यू से जंप फ्री स्टार्ट संभव है। विद्युत एम्पलीफायर के भीतर दो रैंप के माध्यम से, माप बी के उद्घाटन और समापन में देरी करना संभव है

Orifice।

चेक वाल्व (5) के माध्यम से बी से ए तक एक मुक्त प्रवाह संभव है

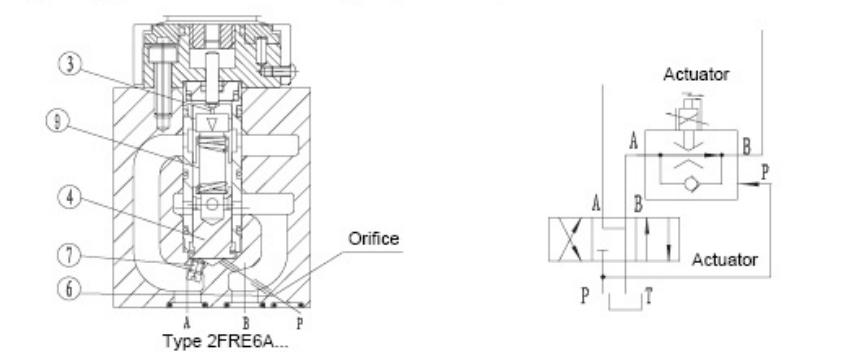

आनुपातिक प्रवाह नियंत्रण वाल्व टाइप 2fre 6 A:

इस वाल्व का कार्य सिद्धांत रूप में वाल्व टाइप 2fre 6 B के समान है:

स्टार्ट-अप जंप को दबाने के लिए जब माप छिद्र (3) (कमांड वैल्यू> 0%) खुला होता है, तो पोर्ट पी (6) के माध्यम से दबाव कम्पेसाटर (4) को बंद करने के लिए प्रावधान होता है। पोर्ट ए और प्रेशर कम्पेसाटर (4) के बीच आंतरिक कनेक्शन (7) प्लग किया जाता है। बाहरी पोर्ट पी (6) के माध्यम से पोर्ट पी में दबाव, दिशात्मक वाल्व (8) से पहले दबाव कम्पेसाटर (4) पर कार्य करता है और इसे बंद स्थिति में वसंत बल (9) के खिलाफ रखता है। यदि दिशात्मक वाल्व (8) को P से B तक स्विच किया जाता है, तो दबाव कम्पेसाटर (4) बंद स्थिति से चलता है

विनियमन स्थिति में और स्टार्ट-अप कूद से बचा जाता है।

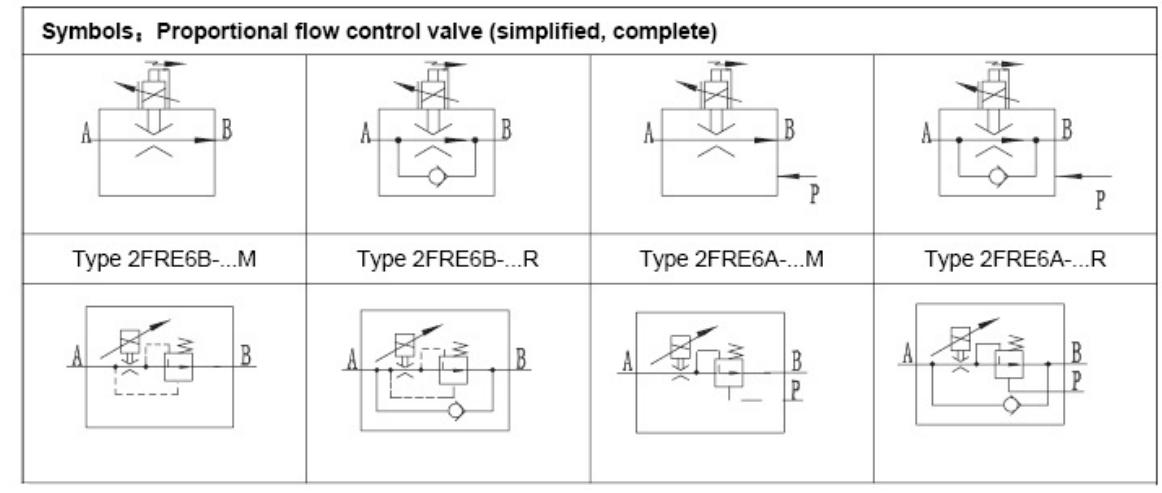

आनुपातिक प्रवाह नियंत्रण वाल्व 2FRE6 के प्रतीक
