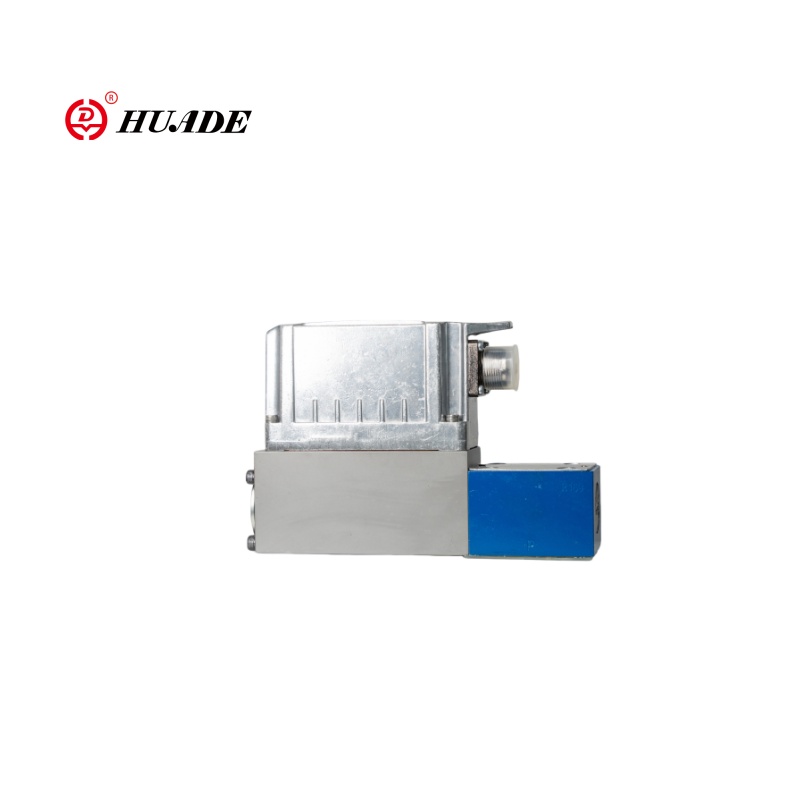

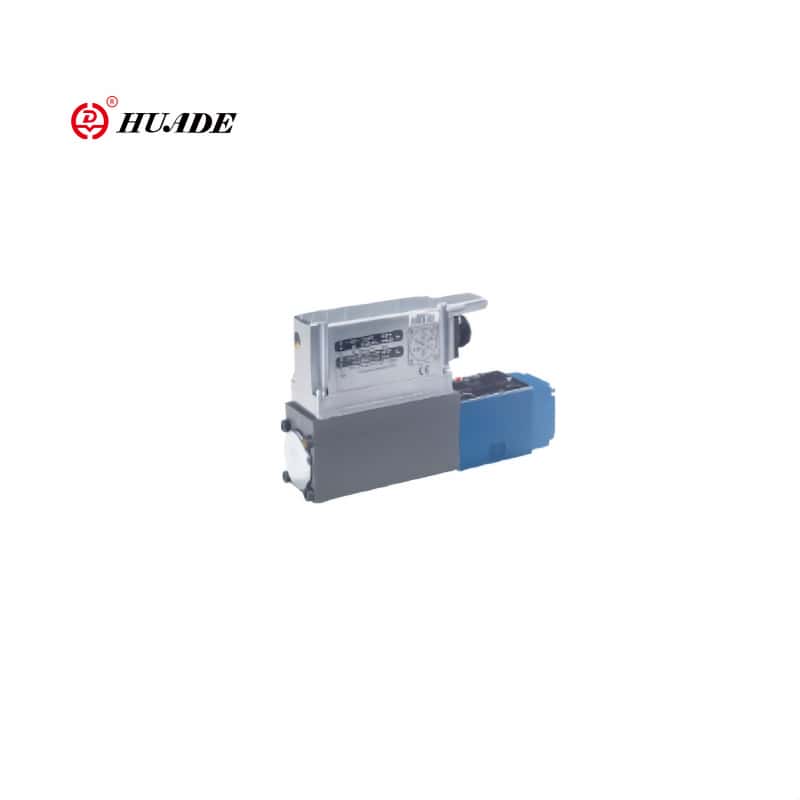

आनुपातिक प्रवाह वाल्व 3Freez-1x एक उच्च-सटीक द्रव नियंत्रण घटक है, जो आमतौर पर औद्योगिक स्वचालन प्रणालियों में उपयोग किया जाता है, जिसमें सटीक प्रवाह विनियमन या प्रवाह अनुपात वितरण की आवश्यकता होती है। वाल्व 3Freez-1x एक इलेक्ट्रॉनिक रूप से नियंत्रित आनुपातिक नियामक (0-10V/4-20MA सिग्नल इनपुट) है। दबाव आमतौर पर 315bar तक पहुंच सकता है, उच्च दबाव वाले हाइड्रोलिक सिस्टम के लिए उपयुक्त है। आनुपातिक प्रवाह वाल्व 3Freez-1x वाल्व को PLC और DCS सिस्टम के साथ एकीकृत किया जा सकता है और Modbus और अन्य संचार प्रोटोकॉल का समर्थन करता है। आनुपातिक वाल्व 3freez-1x विद्युत संकेतों के अनुपात के माध्यम से प्रवाह दर को नियंत्रित करता है, एक्ट्यूएटर के स्थिर गति विनियमन का एहसास करता है, और सिस्टम की प्रतिक्रिया सटीकता में सुधार करता है।
| सामान्य | ||
| निर्माण | एकीकृत दबाव कम्पेसाटर के साथ स्पूल-प्रकार वाल्व | |
| प्रवर्तन | स्थिति नियंत्रण और ऑन-बोर्ड इलेक्ट्रॉनिक्स OBE के साथ आनुपातिक सोलनॉइड | |
| बढ़ती स्थिति | वैकल्पिक | |
| परिवेश तापमान सीमा ℃ | -20 ~+50 | |
| वज़न किलो | एनजी 6 (3.1) | |
| एनजी 10 (6.9) | ||
| हाइड्रोलिक | ||
| प्रेशर द्रव | DIN 51524 के लिए हाइड्रोलिक तेल ... 535, पूर्व परामर्श के बाद अन्य तरल पदार्थ | |
| चिपचिपापन मिमी2/एस | 20 ... 100 (अनुशंसित) | |
| 10 ... 800 (max.permitted) | ||
| दबाव द्रव तापमान रेंज ℃ | -20 ~+70 | |
| स्थिर सक्रिय | ||
| हिस्टैरिसीस % | ≤1 | ≤1 |
| व्युत्क्रम % की सीमा | ≤0.5 | ≤0.5 |
| विनिर्माण सहिष्णुता % | ≤5 | ≤5 |
विशेषताएँ
▶ सीधे नियंत्रित प्रवाह नियंत्रण वाल्व एनजी 6 और एनजी 10 ऑन-बोर्ड इलेक्ट्रॉनिक्स और आगमनात्मक स्थिति ट्रांसड्यूसर के साथ
▶ स्थिति नियंत्रण के साथ, न्यूनतम हिस्टैरिसीस <1 %, तकनीकी डेटा देखें
▶ 3-वे फ़ंक्शन को निर्धारित किया जाता है कि हाइड्रोलिक बंदरगाहों को कैसे सौंपा जाता है (अवशिष्ट प्रवाह पोर्ट पी, 3 वे तरीके से चलता है)
▶ नियंत्रित सोलनॉइड स्थिति, स्थिति ट्रांसड्यूसर और ऑन-बोर्ड इलेक्ट्रॉनिक्स के माध्यम से समायोज्य
▶ सबप्लेट अटैचमेंट के लिए, बढ़ते होल कॉन्फ़िगरेशन NG6 से ISO4401-03-02-02-94, NG10 से ISO 4401-05-04-0-94
▶ कैटलॉग शीट के अनुसार सबप्लेट्स, NG6 के लिए 45053, RE 45055 NG10 के लिए 45055 (अलग से ऑर्डर)
▶ प्लग-इन कनेक्टर को DIN 43563-AM6, कैटलॉग शीट RE 08008 (अलग से ऑर्डर) देखें
▶ ऑन-बोर्ड ट्रिगर इलेक्ट्रॉनिक्स के लिए डेटा
• CE, EMC निर्देशों का अनुपालन करता है
61000-6-2: 2002-08 में
और 61000-6-3: 2002-08
• UB = 24VVNOM DC
• विद्युत कनेक्शन 6p+PE
• सिग्नल सक्रियण
-Standard 0 ...+10V (A1)
• वाल्व वक्र कारखाने में कैलिब्रेट किया गया
आवेदन पत्र:
आनुपातिक प्रवाह वाल्व 3freez-1x का उपयोग व्यापक रूप से हाइड्रोलिक सिस्टम, निर्माण मशीनरी, इंजेक्शन मोल्डिंग मशीन, डाई-कास्टिंग मशीन, रासायनिक/प्रक्रिया नियंत्रण आदि में किया जाता है। विस्फोट-प्रूफ मॉडल का उपयोग तेल और प्राकृतिक गैस जैसे खतरनाक क्षेत्रों में स्वचालन उपकरणों में भी किया जा सकता है।
सामान्य

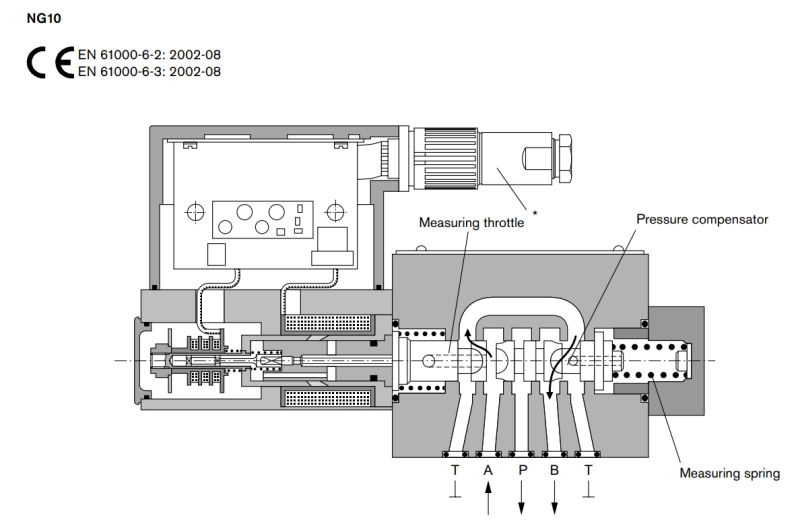

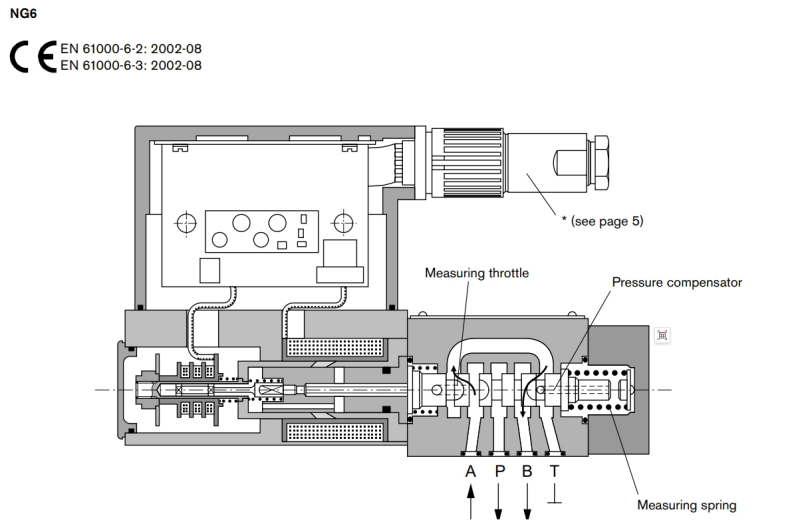

टाइप 3freez आनुपातिक प्रवाह नियंत्रण वाल्व स्थिति नियंत्रण और ऑन-बोर्ड इलेक्ट्रॉनिक्स के साथ नाममात्र आकार 6 और 10 में उपलब्ध हैं। वे आगमनात्मक स्थिति ट्रांसड्यूसर के साथ एक आनुपातिक सोलनॉइड के माध्यम से सक्रिय होते हैं। हिस्टैरिसीस <1 %है।
ऑन-बोर्ड इलेक्ट्रॉनिक्स कारखाने में कैलिब्रेट किए जाते हैं और तेजी से प्रतिक्रिया समय को सक्षम करते हैं। वाल्व बॉडी का डिजाइन ऐसा है कि अवशिष्ट प्रवाह पोर्ट पी के माध्यम से चलता है।
बुनियादी सिद्धांत
बी से तेल प्रवाह दर को समायोजित करने के लिए, ट्रिगर इलेक्ट्रॉनिक्स में एक सेटपॉइंट सेट किया गया है। इस सेटपॉइंट के आधार पर, इलेक्ट्रॉनिक्स स्थिति ट्रांसड्यूसर से सिग्नल के एक समारोह के रूप में सोलनॉइड कॉइल को नियंत्रित करते हैं। स्थिति नियंत्रण बहुत कम हिस्टैरिसीस सुनिश्चित करता है। वाल्व खोलने को स्पूल पर पैमाइश किनारों द्वारा निर्धारित किया जाता है, और एकीकृत दबाव कम्पेसाटर 8-बार मापने वाले वसंत के माध्यम से दबाव ड्रॉप की तुलना करता है। वसंत को मापने के साथ दबाव कम्पेसाटर सरलीकृत सूत्र के अनुसार थ्रॉटलिंग किनारे से पहले दबाव को नियंत्रित करता है: "लोड प्रेशर प्लस फोर्स ऑफ मीनािंग स्प्रिंग"। इस तरह, पैमाइश किनारे पर दबाव ड्रॉप एक निरंतर स्तर पर बनाए रखा जाता है।
