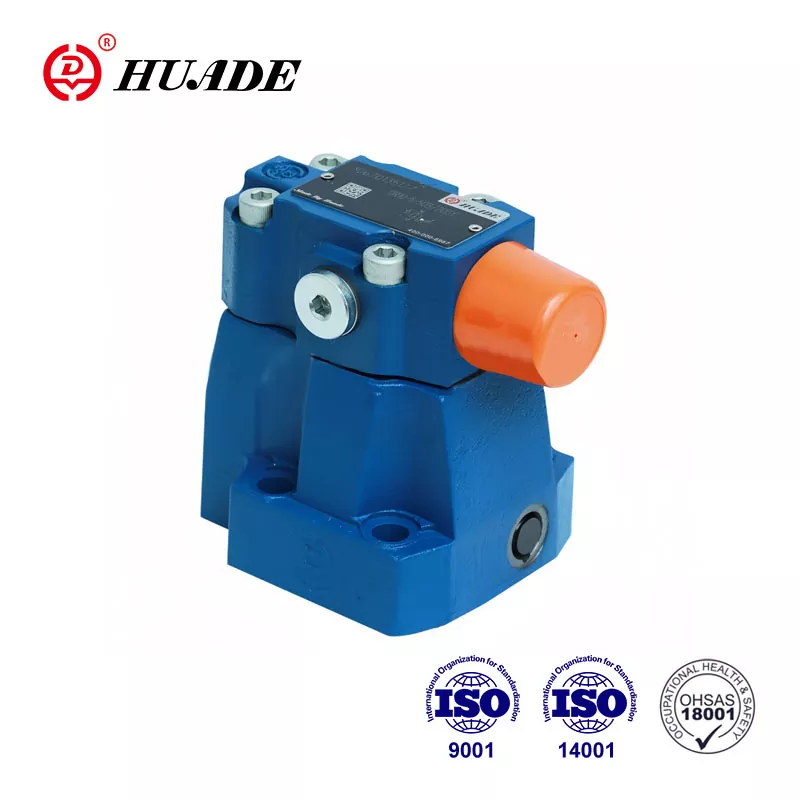

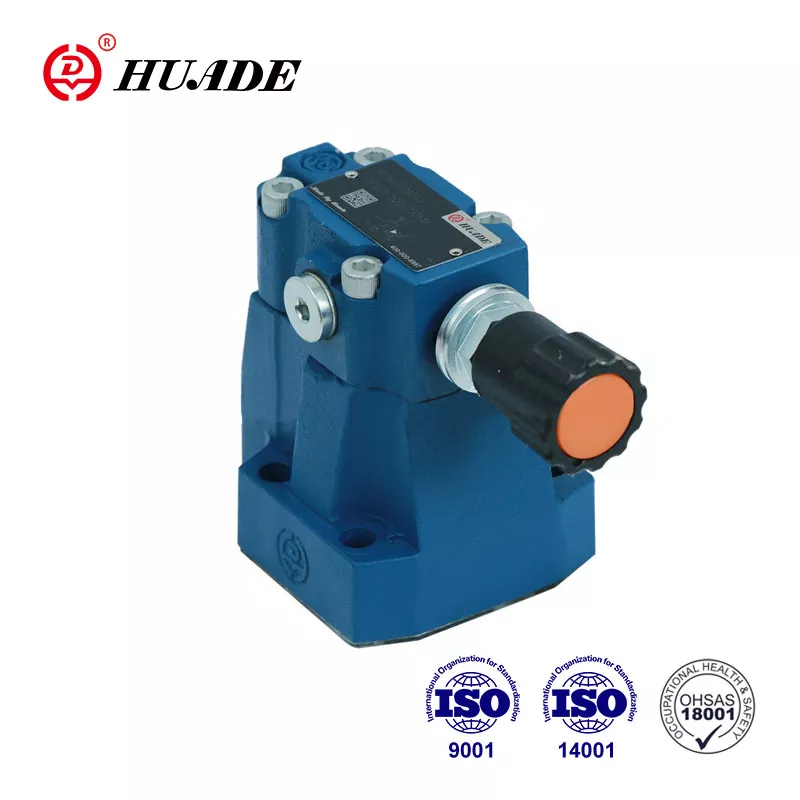

TYPE DR 20 दबाव कम करने वाले वाल्व का उपयोग दबाव को नियंत्रित करने के लिए किया जाता है। Rexroth की उन्नत तकनीक और दुनिया भर से सबसे उन्नत विनिर्माण उपकरणों को पेश करके, Huade® दबाव कम करने वाले वाल्व अच्छी गुणवत्ता और कम कीमत के हैं। Huade एक प्रसिद्ध चीनी राष्ट्रीय ब्रांड है, और इसके उत्पादों का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि इंजीनियरिंग मशीनरी, जल कंजरवेंसी, मशीन टूल्स, पेट्रोलियम और पेट्रोकेमिकल्स, आदि।
|
इनलेट दबाव, पोर्ट बी (एमपीए) |
31.5 तक |
|||
|
आउटलेट प्रेशर, पोर्ट ए (एमपीए) |
5.0, 10.0, 20.0, 31.5 तक |
|||
|
बैक प्रेशर, पोर्ट वाई (एमपीए) |
31.5 तक |
|||
|
Max.flow (सबप्लेट माउंटिंग) (l/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
अधिकतम। प्रवाह (थ्रेडेड कनेक्शन) (एल/मिनट) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
तरल पदार्थ |
खनिज तेल (एनबीआर सील के लिए) या |
|||
|
द्रव तापमान सीमा |
-30 तक +80 तक |
|||
|
चिपचिपापन रेंज (मिमी)/एस) |
10 तक 800 तक |
|||
|
संदूषण का प्रिय |
की अधिकतम अनुमेय डिग्री |
|||
|
विशेषता घटता (v = 41 मिमी 2/s और t = 50 ℃ पर मापा जाता है) |
||||
विशेषताएँ:
▶ सबप्लेट माउंटिंग
▶ थ्रेडेड कनेक्शन के लिए
▶ कई गुना बढ़ते के लिए
▶ 4 समायोजन तत्व:
। रोटरी नॉब
। हेक्सागोन और सुरक्षात्मक टोपी के साथ आस्तीन,
। पैमाने के साथ लॉक करने योग्य रोटरी घुंडी
। पैमाने के साथ रोटरी घुंडी
▶ 4 दबाव सेटिंग्स वैकल्पिक चेक वाल्व (केवल सबप्लेट माउंटिंग के लिए वाल्व के लिए)
आवेदन पत्र:
पायलट दबाव वाल्व डॉ 20 को कम करने के लिए सिस्टम में दबाव को कम करना है।
प्रेशर वाल्व प्रकार DR 20 पायलट संचालित दबाव कम करने वाले वाल्व हैं, जो माध्यमिक सर्किट से नियंत्रित होते हैं। वे मूल रूप से मुख्य स्पूल सम्मिलित (3) और पायलट वाल्व (2) के साथ मुख्य वाल्व (1) से मिलकर दबाव समायोजन तत्व के साथ शामिल हैं।
आराम से, वाल्व खुले हैं, तरल पदार्थ स्वतंत्र रूप से पोर्ट बी से पोर्ट ए से मुख्य स्पूल इंसर्ट (3) के माध्यम से पारित कर सकता है।
पोर्ट में मौजूद दबाव मुख्य स्पूल के निचले हिस्से में एक कार्य करता है। उसी समय पायलट वाल्व (2) में गेंद (6) पर प्रेशर अभिनय होता है (2) मुख्य पिस्टन (3) के वसंत लोडेड साइड पर और पोर्ट (5) के माध्यम से छिद्र (4) के माध्यम से होता है। समान यह गेंद (6) पर Orifice (7), कंट्रोल लाइन (8), चेक वाल्व (9) और ORIFICE (10) के माध्यम से अभिनय कर रहा है। वसंत (11) की स्थापना के अनुसार, दबाव गेंद (6) के सामने, पोर्ट (5) और स्प्रिंग चैंबर (12) में, नियंत्रण पिस्टन (13) को पकड़े हुए है।
खुली स्थिति। द्रव स्वतंत्र रूप से पोर्ट बी से पोर्ट ए के माध्यम से मुख्य स्पूल इन्सर्ट (3) के माध्यम से प्रवाहित कर सकता है, जब तक कि पोर्ट ए में दबाव वसंत (11) पर निर्धारित मूल्य से अधिक न हो जाए और गेंद (6) को खोलता है। नियंत्रण।
पिस्टन (13) समापन की स्थिति में चला जाता है।
वांछित कम दबाव प्राप्त किया जाता है, जब पोर्ट ए में दबाव के बीच एक संतुलन और वसंत (11) में दबाव सेट किया जाता है। स्प्रिंग चैंबर (14) से टैंक तक पायलट तेल नाली बाहरी रूप से नियंत्रण रेखा (15) के माध्यम से होती है।
पोर्ट ए से बी तक मुफ्त रिटर्न फ्लो को एक वैकल्पिक चेक वाल्व (16) स्थापित करके प्राप्त किया जा सकता है।
एक प्रेशर गेज कनेक्शन (17) पोर्ट ए में कम दबाव को निगरानी करने की अनुमति देता है।
सबप्लेट माउंटिंग टाइप की संरचना डॉ। 20 ... 50 बी
डॉ के प्रतीक ... 50 बी
