चेक वाल्व सैंडविच प्लेट Z2S 10: हाइड्रोलिक सिस्टम के लिए एक व्यावहारिक गाइड

जब हाइड्रोलिक सिस्टम को बिना लीक हुए दबाव बनाए रखने की आवश्यकता होती है, तो चेक वाल्व सैंडविच प्लेट Z2S 10 एक आवश्यक घटक बन जाता है। बॉश रेक्सरोथ का यह पायलट-संचालित चेक वाल्व वर्षों से औद्योगिक हाइड्रोलिक्स में एक विश्वसनीय विकल्प रहा है, और यह कैसे काम करता है यह समझने से आपको अपने उपकरण के लिए बेहतर निर्णय लेने में मदद मिल सकती है।

Z2S 10 को क्या अलग बनाता है?

Z2S 10 केवल एक साधारण चेक वाल्व नहीं है। यह एक पायलट-संचालित डिज़ाइन है जो हाइड्रोलिक घटकों के बीच बैठता है जिसे इंजीनियर सैंडविच प्लेट कॉन्फ़िगरेशन कहते हैं। इसका मतलब है कि आप अतिरिक्त पाइपिंग या माउंटिंग ब्रैकेट की आवश्यकता के बिना इसे सीधे अन्य वाल्व या एक्चुएटर्स के बीच स्टैक कर सकते हैं। पायलट सिग्नल के माध्यम से जरूरत पड़ने पर नियंत्रित रिलीज की अनुमति देते हुए वाल्व ब्लॉक पूरी तरह से एक दिशा में प्रवाहित होते हैं।

डिज़ाइन एक साथ काम करते हुए दो मुख्य भागों का उपयोग करता है। एक नियंत्रण स्पूल पायलट के दबाव पर प्रतिक्रिया करता है, और एक बॉल सीट वाल्व वास्तविक अवरोधक कार्य प्रदान करता है। जब पायलट का दबाव एक्स या वाई पोर्ट तक पहुंचता है, तो स्पूल शिफ्ट हो जाता है और बॉल सीट खोल देता है, जिससे तरल पदार्थ पीछे की ओर बहने लगता है। उस पायलट सिग्नल के बिना, चेक वाल्व सैंडविच प्लेट Z2S 10 सर्किट को शून्य रिसाव के साथ कसकर बंद रखता है।

तकनीकी विशिष्टताएँ जो मायने रखती हैं

Z2S 10 के पीछे की संख्याओं को समझने से आपको यह जानने में मदद मिलती है कि यह आपके सिस्टम में फिट बैठता है या नहीं। यह वाल्व 315 बार तक दबाव संभालता है, जो अधिकांश औद्योगिक अनुप्रयोगों को कवर करता है। प्रवाह क्षमता 120 लीटर प्रति मिनट तक पहुंचती है, जो मध्यम से बड़े एक्चुएटर्स के लिए उपयुक्त है। मुक्त प्रवाह दिशा में क्रैकिंग दबाव चार विकल्पों में आता है: 1.5, 3, 6, या 10 बार। आपके सिस्टम को कितने बैकप्रेशर की आवश्यकता है, इसके आधार पर आप संस्करण चुनते हैं।

तापमान सीमा भी मायने रखती है। मानक एनबीआर सील -30°C से +80°C तक काम करते हैं, जबकि FKM सील -20°C से +80°C तक काम करते हैं, लेकिन बायोडिग्रेडेबल हाइड्रोलिक तरल पदार्थों के साथ बेहतर संगतता प्रदान करते हैं। वाल्व का वजन लगभग 3 किलोग्राम है और इसे किसी भी स्थिति में लगाया जा सकता है, हालांकि ऊर्ध्वाधर स्टैकिंग अधिकांश इंस्टॉलेशन के लिए सबसे अच्छा काम करती है।

चेक वाल्व सैंडविच प्लेट Z2S 10 के लिए द्रव की सफाई महत्वपूर्ण है। निर्माता आईएसओ 4406 सफाई स्तर 20/18/15 या बेहतर की सिफारिश करता है। गंदे तेल के कारण अंदरूनी हिस्से चिपक जाते हैं, जिससे खराबी आ जाती है। उचित निस्पंदन स्थापित करने से इन समस्याओं से बचाव होता है और वाल्व का जीवन बढ़ता है।

पायलट ऑपरेशन कैसे काम करता है

पायलट-संचालित सुविधा इस वाल्व को बुनियादी चेक वाल्व से अलग करती है। एक सामान्य सेटअप में, आप पोर्ट A1 को अपने एक्चुएटर से और A2 को अपने दिशात्मक नियंत्रण वाल्व से जोड़ते हैं। जब दबाव क्रैकिंग दबाव सेटिंग पर काबू पा लेता है तो प्रवाह A1 से A2 तक स्वतंत्र रूप से चलता है। लेकिन जब आप द्रव को A2 से A1 तक पीछे की ओर धकेलने का प्रयास करते हैं, तो बॉल सीट इसे पूरी तरह से अवरुद्ध कर देती है।

फंसे हुए दबाव को मुक्त करने के लिए, आप पोर्ट एक्स पर पायलट दबाव लागू करते हैं। यह पायलट दबाव काफी कम हो सकता है, अक्सर आपके कॉन्फ़िगरेशन के आधार पर केवल 1.5 से 10 बार। नियंत्रण स्पूल शिफ्ट हो जाता है, यांत्रिक रूप से बॉल सीट वाल्व खुल जाता है। अब द्रव एक्चुएटर की ओर से वाल्व के माध्यम से वापस लौट सकता है। यह नियंत्रित रिलीज़ आपके हाइड्रोलिक सर्किट में झटके और शोर को रोकता है।

मानक संस्करणों में प्री-ओपनिंग सुविधा का मतलब है कि पूर्ण पायलट दबाव आने से पहले वाल्व थोड़ा खुलना शुरू हो जाता है। यह क्रमिक क्रिया दबाव संक्रमण को सुचारू बनाती है। SO41 जैसे कुछ संस्करण उन अनुप्रयोगों के लिए प्री-ओपनिंग को खत्म कर देते हैं जहां आप तेज नियंत्रण चाहते हैं, हालांकि यह स्विचिंग के दौरान अधिक शोर पैदा कर सकता है।

स्थापना और माउंटिंग विवरण

चेक वाल्व सैंडविच प्लेट Z2S 10 को माउंट करना आकार 05 वाल्व के लिए आईएसओ 4401 मानक का पालन करता है। माउंटिंग पैटर्न में 15.5 न्यूटन-मीटर तक के चार M6 स्क्रू का उपयोग किया जाता है। ओ-रिंग्स के पीछे रिसाव को रोकने के लिए आपकी माउंटिंग प्लेट की सतह की फिनिश Rz 4 माइक्रोमीटर या चिकनी होनी चाहिए।

घटकों को ढेर करते समय, बोल्ट की लंबाई की सावधानीपूर्वक गणना करें। आपको सभी सैंडविच प्लेटों और बेस वाल्व या मैनिफोल्ड से गुजरना होगा। Z2S 10 मानक कॉन्फ़िगरेशन में आपकी स्टैक ऊंचाई में 50 मिलीमीटर जोड़ता है। पोर्ट कनेक्शन मानक आईएसओ पैटर्न से मेल खाते हैं, जो इसे अधिकांश औद्योगिक हाइड्रोलिक घटकों के साथ संगत बनाता है।

ओ-रिंग सभी पोर्ट कनेक्शन को सील कर देते हैं। ये आपके हाइड्रोलिक द्रव के अनुकूल होने चाहिए। खनिज तेल प्रणालियाँ NBR सील्स का उपयोग करती हैं, जबकि HETG या अन्य बायोडिग्रेडेबल तरल पदार्थ चलाने वाली प्रणालियों को FKM सील्स की आवश्यकता होती है। क्षतिग्रस्त या गलत प्रकार की सील लगाने से रिसाव और संदूषण की समस्या होती है।

उद्योग में सामान्य अनुप्रयोग

उपकरण परिवर्तन के दौरान वर्कपीस की स्थिति को बनाए रखने के लिए मशीन टूल्स चेक वाल्व सैंडविच प्लेट Z2S 10 का उपयोग करते हैं। इस वाल्व के बिना, हाइड्रोलिक सिलेंडर तेल रिसाव से बह जाएगा, जिससे परिशुद्धता नष्ट हो जाएगी। जब मशीन चक्र फिर से शुरू होता है तो पायलट रिलीज़ नियंत्रित गति की अनुमति देता है।

इंजेक्शन मोल्डिंग मशीनें शीतलन चरण के दौरान मोल्ड क्लैंपिंग दबाव को स्थिर रखने के लिए इन वाल्वों पर निर्भर करती हैं। कोई भी दबाव ड्रॉप दोषपूर्ण भागों का निर्माण करेगा। Z2S 10 चक्रों के बीच रिलीज के लिए न्यूनतम पायलट दबाव का उपयोग करते हुए क्लैंप सिलेंडर को मजबूती से लॉक करता है।

मल्टी-स्टेप फॉर्मिंग ऑपरेशन के दौरान हाइड्रोलिक प्रेस को सटीक स्थिति बनाए रखने की आवश्यकता होती है। चेक वाल्व सैंडविच प्लेट Z2S 10 रैम को प्रेस स्ट्रोक के बीच नीचे की ओर रेंगने से रोकती है। यह अप्रत्याशित हलचल को समाप्त करके पार्ट की गुणवत्ता और ऑपरेटर सुरक्षा में सुधार करता है।

फोर्कलिफ्ट जैसे सामग्री प्रबंधन उपकरण हाइड्रोलिक लाइनों के विफल होने पर लोड ड्रॉप को रोकने के लिए इन वाल्वों का उपयोग करते हैं। पायलट-संचालित डिज़ाइन लोड-होल्डिंग दिशा में सुरक्षा लॉकआउट प्रदान करते हुए सामान्य उठाने और कम करने की अनुमति देता है।

ऑर्डरिंग कोड और वेरिएंट

बॉश रेक्सरोथ Z2S 10 श्रृंखला के लिए एक विशिष्ट कोड प्रणाली का उपयोग करता है। मूल प्रारूप Z2S 10 है जिसके बाद विशिष्ट विशेषताओं को दर्शाने वाले अक्षर और संख्याएँ आती हैं। रिक्त स्थिति का मतलब है कि दोनों पोर्ट ए और बी में ब्लॉकिंग फ़ंक्शन है। अक्षर A का अर्थ केवल पोर्ट A ब्लॉक है, जबकि B का अर्थ केवल पोर्ट B ब्लॉक है।

उसके बाद की संख्या क्रैकिंग दबाव को इंगित करती है: 1.5 बार के लिए 1, 3 बार के लिए 2, 6 बार के लिए 3, और 10 बार के लिए 4। इसके बाद घटक श्रृंखला दिखाने वाला 3X आता है। अक्षर V तब प्रकट होता है जब FKM सील मानक NBR सील की जगह लेती है। SO14, SO40, SO41, या SO60 जैसे अतिरिक्त कोड स्ट्रोक सीमित करने या बाहरी नियंत्रण पोर्ट जैसी विशेष सुविधाओं को दर्शाते हैं।

1.5 बार क्रैकिंग दबाव वाले मानक डबल-पोर्ट संस्करण के लिए एक सामान्य भाग संख्या R900407394 है। सिंगल-पोर्ट A संस्करण का नंबर R900407424 है। जब आपको बायोडिग्रेडेबल तेल के लिए एफकेएम सील की आवश्यकता हो, तो R900407439 जैसे भाग संख्याओं की तलाश करें।

द्रव अनुकूलता और रखरखाव

चेक वाल्व सैंडविच प्लेट Z2S 10 अधिकांश हाइड्रोलिक तरल पदार्थों के साथ काम करता है। मानक संस्करण एचएल, एचएलपी और एचवीएलपी जैसे खनिज तेलों को बिना किसी समस्या के संभालते हैं। चिपचिपाहट की सीमा 2.8 से 500 वर्ग मिलीमीटर प्रति सेकंड तक होती है, जो ठंडी परिस्थितियों में पतले हाइड्रोलिक तरल पदार्थ से लेकर गाढ़े तेल तक सब कुछ कवर करती है।

बायोडिग्रेडेबल तरल पदार्थों को सील सामग्री पर ध्यान देने की आवश्यकता होती है। एचएफसी तरल पदार्थ एनबीआर सील के साथ काम करते हैं, लेकिन एचईटीजी और एचएफडीयू तेल को खराब होने से बचाने के लिए एफकेएम सील की आवश्यकता होती है। गलत सील सामग्री का उपयोग करने से सूजन, सख्त होना या दरार पड़ जाती है, जो रिसाव और संदूषण का कारण बनती है।

नियमित रखरखाव में हाइड्रोलिक द्रव की सफाई की जांच करना और बायपास करने से पहले फिल्टर तत्वों को बदलना शामिल है। संदूषण सुस्त वाल्व प्रतिक्रिया या पायलट दबाव लागू होने पर निकलने में विफलता के रूप में दिखाई देता है। तेल के नमूने लेना और आईएसओ 4406 मानकों के अनुसार उनका विश्लेषण करना समस्याओं को जल्दी पकड़ लेता है।

सील प्रतिस्थापन अंतराल परिचालन स्थितियों पर निर्भर करते हैं। उच्च तापमान संचालन या आक्रामक तरल पदार्थ सील जीवन को छोटा कर देते हैं। जब आप वाल्व का पुनर्निर्माण करते हैं, तो सील सामग्री को अपने तरल पदार्थ के प्रकार से मिलाएं और पहनने या क्षति के लिए सभी आंतरिक भागों का निरीक्षण करें।

वैकल्पिक समाधानों की तुलना करना

अन्य निर्माता पायलट-संचालित चेक वाल्व पेश करते हैं, लेकिन Z2S 10 सैंडविच प्लेट डिज़ाइन के फायदे हैं। पार्कर की सीवीएस श्रृंखला 150 लीटर प्रति मिनट तक उच्च प्रवाह क्षमता के साथ समान कार्य प्रदान करती है, लेकिन इसमें प्री-ओपनिंग सुविधा का अभाव है जो Z2S 10 में दबाव संक्रमण को सुचारू करता है। ईटन की पीवीजी श्रृंखला अधिक कॉम्पैक्ट आयामों का उपयोग करती है लेकिन कम क्रैकिंग दबाव विकल्प प्रदान करती है।

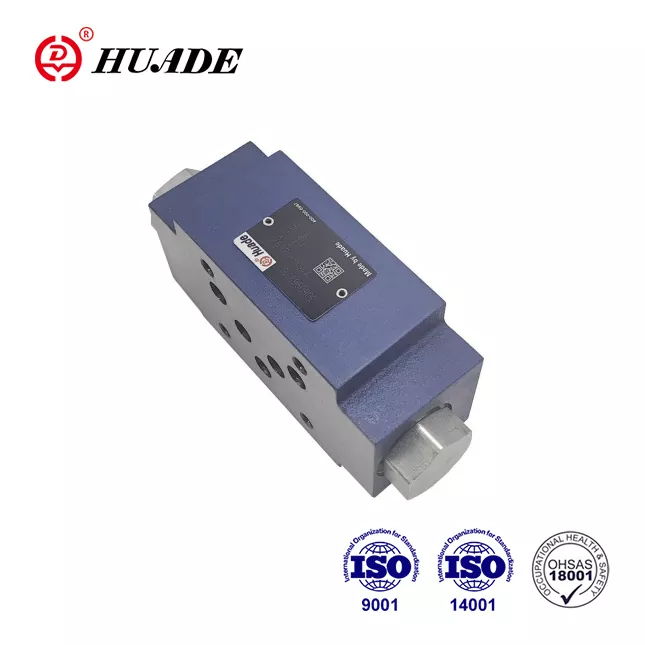

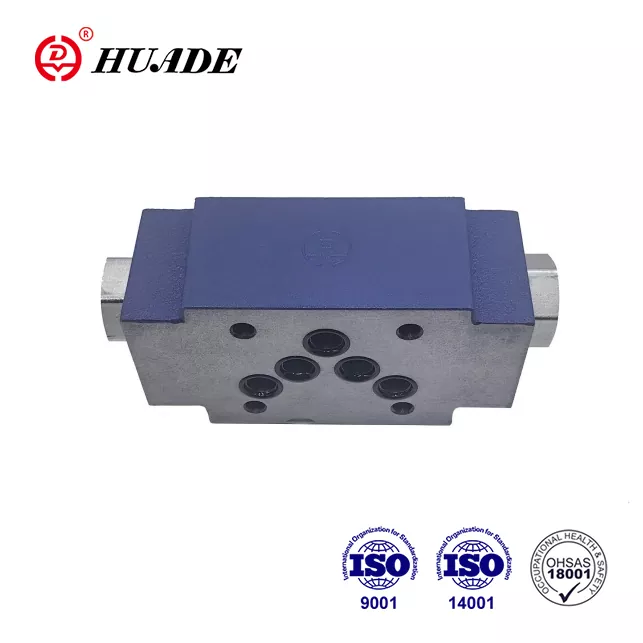

हुआडे जैसे कुछ एशियाई निर्माता कम कीमतों पर Z2S 10 संगत वाल्व का उत्पादन करते हैं। ये कम मांग वाले अनुप्रयोगों में पर्याप्त रूप से काम करते हैं लेकिन कठोर वातावरण में या दूषित तेल के साथ बॉश रेक्सरोथ के स्थायित्व से मेल नहीं खा सकते हैं। मूल उपकरणों में धातुकर्म और सील की गुणवत्ता आम तौर पर लंबी सेवा जीवन में बेहतर साबित होती है।

पायलट ऑपरेशन के बिना सरल चेक वाल्व की लागत कम होती है और वे अधिक कॉम्पैक्ट रूप से लगाए जाते हैं। हालाँकि, वे फंसे हुए दबाव से नियंत्रित रिहाई प्रदान नहीं कर सकते हैं। यह सीमा उन्हें उन अनुप्रयोगों के लिए अनुपयुक्त बनाती है जहां आपको नियंत्रण के तहत एक्चुएटर को दोनों दिशाओं में स्थानांतरित करने की आवश्यकता होती है।

पायलट दबाव आवश्यकताएँ

पायलट दबाव की जरूरतों को समझने से आपको विश्वसनीय सर्किट डिजाइन करने में मदद मिलती है। मुख्य दबाव और प्रवाह के आधार पर, चेक वाल्व सैंडविच प्लेट Z2S 10 को पूरी तरह से खोलने के लिए पायलट पोर्ट पर केवल 1.5 से 10 बार की आवश्यकता होती है। इस कम आवश्यकता का मतलब है कि आप अक्सर बूस्टर सर्किट जोड़े बिना मौजूदा नियंत्रण वाल्व से पायलट दबाव का दोहन कर सकते हैं।

पायलट क्षेत्र और मुख्य पॉपपेट क्षेत्र के बीच लगभग 1 से 11.5 का नियंत्रण उद्घाटन अनुपात यह अनुकूल दबाव गुणन देता है। छोटे पायलट बल बॉल सीट पर बड़े उद्घाटन बल बनाते हैं। यह दक्षता आपके सिस्टम में ऊर्जा की खपत और गर्मी उत्पादन को कम करती है।

जब पायलट का दबाव सीमा से नीचे चला जाता है, तो वाल्व तुरंत बंद हो जाता है। स्प्रिंग बल गेंद को उसकी सीट पर मजबूती से टिका देता है। यह त्वरित समापन बैकफ़्लो को रोकता है लेकिन यदि सर्किट में उचित शॉक अवशोषण का अभाव है तो यह दबाव स्पाइक्स बना सकता है। छोटे संचायक या अवरोधक वाल्व जोड़ने से ये परिवर्तन कम हो जाते हैं।

सिस्टम एकीकरण संबंधी विचार

चेक वाल्व सैंडविच प्लेट Z2S 10 को आपके हाइड्रोलिक सर्किट में एकीकृत करने के लिए योजना की आवश्यकता होती है। जिस पोर्ट को आप लॉक करना चाहते हैं उस पर वाल्व को दिशात्मक नियंत्रण वाल्व और एक्चुएटर के बीच में होना चाहिए। पायलट लाइनें दिशात्मक वाल्व के विपरीत कार्य पोर्ट से जुड़ती हैं, इसलिए जब आप दिशा विपरीत करते हैं तो पायलट दबाव स्वचालित रूप से आता है।

नियंत्रण स्पूल जल निकासी के लिए टैंक कनेक्शन महत्वपूर्ण हैं। संस्करण SO60 पायलट अनुभाग को टैंक तक निकालने के लिए एक अलग टी पोर्ट प्रदान करता है, जिससे दबाव निर्माण को रोका जा सकता है जो वाल्व संचालन में हस्तक्षेप कर सकता है। मानक संस्करण मुख्य सर्किट के माध्यम से आंतरिक रूप से प्रवाहित होते हैं, जो अधिकांश अनुप्रयोगों में ठीक काम करता है लेकिन विशेष सर्किट में समस्याएं पैदा कर सकता है।

जब आप एक सिस्टम में एकाधिक Z2S 10 वाल्व का उपयोग करते हैं, तो प्रत्येक को अपने स्वयं के पायलट सिग्नल की आवश्यकता होती है। क्रॉस-कनेक्टिंग पायलट पोर्ट अप्रत्याशित इंटरैक्शन बना सकते हैं जहां एक वाल्व खोलने से दूसरा प्रभावित होता है। जब तक आप विशेष रूप से संयुक्त संचालन के लिए डिज़ाइन नहीं करते, तब तक पायलट सर्किट को स्वतंत्र रखें।

सामान्य समस्याओं का निवारण

जब चेक वाल्व सैंडविच प्लेट Z2S 10 ठीक से ब्लॉक करने में विफल रहता है, तो संदूषण सामान्य अपराधी है। गंदगी के कण गेंद और सीट के बीच आ जाते हैं, जिससे रिसाव का रास्ता बन जाता है। सिस्टम को फ्लश करने और निस्पंदन में सुधार करने से अधिकांश मामले ठीक हो जाते हैं। यदि सफाई के बाद भी रिसाव बना रहता है, तो सीट क्षतिग्रस्त हो सकती है और प्रतिस्थापन की आवश्यकता हो सकती है।

पायलट के दबाव से खुलने में विफलता का अक्सर मतलब होता है कि नियंत्रण स्पूल फंस गया है। ऐसा तब होता है जब अधिक गर्म तेल से वार्निश बन जाता है या जब पानी संदूषण के कारण जंग लग जाता है। वाल्व को अलग करने और साफ करने से कार्य बहाल हो जाता है, लेकिन आपको अपने हाइड्रोलिक द्रव की स्थिति के मूल कारण का भी समाधान करना चाहिए।

उद्घाटन के दौरान अत्यधिक शोर आमतौर पर गुहिकायन या तीव्र दबाव परिवर्तन की ओर इशारा करता है। प्री-ओपनिंग सुविधा आम तौर पर इसे रोकती है, इसलिए शोर या तो गैर-प्री-ओपनिंग संस्करण या घिसे-पिटे आंतरिक हिस्सों का सुझाव देता है जो ओपनिंग क्रम में देरी करते हैं। संस्करण की जाँच करने और टूट-फूट का निरीक्षण करने से आवश्यक सुधार की पहचान करने में मदद मिलती है।

पायलट संकेतों की धीमी प्रतिक्रिया नियंत्रण स्पूल के आसपास कम पायलट दबाव या आंतरिक रिसाव का संकेत दे सकती है। वाल्व इनलेट पर पायलट दबाव मापने से यह पुष्टि होती है कि आपका सर्किट पर्याप्त सिग्नल प्रदान करता है या नहीं। आंतरिक रिसाव के लिए नई सील के साथ वाल्व के पुनर्निर्माण और स्पूल बोर की स्थिति के निरीक्षण की आवश्यकता होती है।

लागत और उपलब्धता

चेक वाल्व सैंडविच प्लेट Z2S 10 की कीमत क्षेत्र और आपूर्तिकर्ता के अनुसार अलग-अलग होती है। यूके में अधिकृत वितरकों के माध्यम से मूल बॉश रेक्सरोथ वाल्व की कीमत मानक संस्करणों के लिए वैट से पहले लगभग £605 है। अन्य क्षेत्रों में कीमतें स्थानीय वितरण नेटवर्क और आयात शुल्क के आधार पर भिन्न होती हैं।

वैकल्पिक आपूर्तिकर्ताओं और संगत उत्पादों की लागत कम होती है। कम महत्वपूर्ण अनुप्रयोगों के लिए उचित गुणवत्ता बनाए रखते हुए एशियाई निर्मित समकक्ष बॉश मूल्य निर्धारण से 30 से 50 प्रतिशत नीचे चल सकते हैं। MISUMI जैसे औद्योगिक आपूर्ति प्लेटफार्मों या eBay जैसे सामान्य बाज़ारों के माध्यम से खरीदारी करने पर कभी-कभी छूट मिलती है, हालांकि प्रामाणिकता की पुष्टि करना महत्वपूर्ण हो जाता है।

लीड समय इस बात पर निर्भर करता है कि वितरक आपके लिए आवश्यक विशिष्ट संस्करण का स्टॉक रखते हैं या नहीं। डबल-पोर्ट 1.5 बार संस्करण जैसे सामान्य वेरिएंट इन्वेंट्री से जल्दी भेजे जाते हैं। विशेष विकल्पों के साथ असामान्य कॉन्फ़िगरेशन के लिए कई सप्ताह के डिलीवरी समय के साथ फ़ैक्टरी ऑर्डर की आवश्यकता हो सकती है। पहले से योजना बनाना और महत्वपूर्ण मशीनों के लिए पुर्जों का रखरखाव करना महंगे डाउनटाइम को रोकता है।

पर्यावरण और भविष्य के रुझान

हाइड्रोलिक उपकरण फैल और रिसाव से पर्यावरणीय प्रभाव को कम करने के लिए तेजी से बायोडिग्रेडेबल तरल पदार्थों का उपयोग करते हैं। चेक वाल्व सैंडविच प्लेट Z2S 10 HETG और अन्य जैव-आधारित तरल पदार्थों के साथ संगत FKM सील विकल्पों के माध्यम से इस प्रवृत्ति को अपनाता है। यह अनुकूलता आपको अपने सभी वाल्वों को बदले बिना पर्यावरण के अनुकूल हाइड्रोलिक्स में अपग्रेड करने की सुविधा देती है।

सख्त उत्सर्जन नियम हाइड्रोलिक सिस्टम में बेहतर सीलिंग पर जोर देते हैं। Z2S 10 में शून्य-रिसाव अवरोधन मशीनों को इन मानकों को पूरा करने में मदद करता है। खाद्य प्रसंस्करण या साफ कमरे जैसे संवेदनशील वातावरण में काम करने वाले उपकरण विशेष रूप से इस वाल्व द्वारा प्रदान की जाने वाली विश्वसनीय सीलिंग से लाभान्वित होते हैं।

भविष्य के विकास हाइड्रोलिक वाल्वों में इलेक्ट्रॉनिक निगरानी ला सकते हैं। पायलट दबाव, प्रवाह दर या वाल्व स्थिति का पता लगाने वाले सेंसर मशीन नियंत्रण प्रणालियों के साथ एकीकृत हो सकते हैं। जबकि मूल Z2S 10 डिज़ाइन पूरी तरह से यांत्रिक रहता है, ये अतिरिक्त पूर्वानुमानित रखरखाव और बेहतर सिस्टम अनुकूलन को सक्षम करेंगे।

सही चुनाव करना

चेक वाल्व सैंडविच प्लेट Z2S 10 का चयन तब समझ में आता है जब आपको कॉम्पैक्ट पैकेज में विश्वसनीय दबाव होल्डिंग की आवश्यकता होती है। सैंडविच प्लेट माउंटिंग से जगह बचती है और इनलाइन वाल्व इंस्टॉलेशन की तुलना में संभावित रिसाव बिंदु कम हो जाते हैं। पायलट ऑपरेशन आपको जटिल अतिरिक्त सर्किटरी के बिना नियंत्रित रिलीज देता है।

ऑर्डर करते समय अपने दबाव स्तर, प्रवाह आवश्यकताओं और तरल पदार्थ के प्रकार पर विचार करें। अपने सिस्टम की ज़रूरतों के अनुसार क्रैकिंग दबाव का मिलान करें, मुक्त प्रवाह में कम प्रतिरोध और दृढ़ बैठने के लिए पर्याप्त प्रीलोड के बीच संतुलन बनाएं। यदि आप लंबी सील जीवन सुनिश्चित करने के लिए खनिज तेल के अलावा कुछ भी चलाते हैं तो एफकेएम सील चुनें।

Z2S 10 अच्छी तरल सफाई और नियमित रखरखाव वाले सिस्टम में सबसे अच्छा काम करता है। यदि आपका ऑपरेशन उपेक्षित रखरखाव या बहुत गंदी स्थितियों की ओर जाता है, तो वाल्व विश्वसनीयता समस्याओं का अनुभव कर सकता है। उन मामलों में, बड़ी मंजूरी के साथ अधिक मजबूत डिजाइन उनकी उच्च रिसाव दर के बावजूद बेहतर काम कर सकते हैं।

स्थिति धारण और नियंत्रित रिलीज की आवश्यकता वाले अधिकांश औद्योगिक हाइड्रोलिक अनुप्रयोगों के लिए, चेक वाल्व सैंडविच प्लेट Z2S 10 उचित लागत पर विश्वसनीय प्रदर्शन प्रदान करता है। इसका लंबा ट्रैक रिकॉर्ड और व्यापक उपलब्धता इसे नए डिज़ाइन और प्रतिस्थापन अनुप्रयोगों के लिए एक सुरक्षित विकल्प बनाती है।
