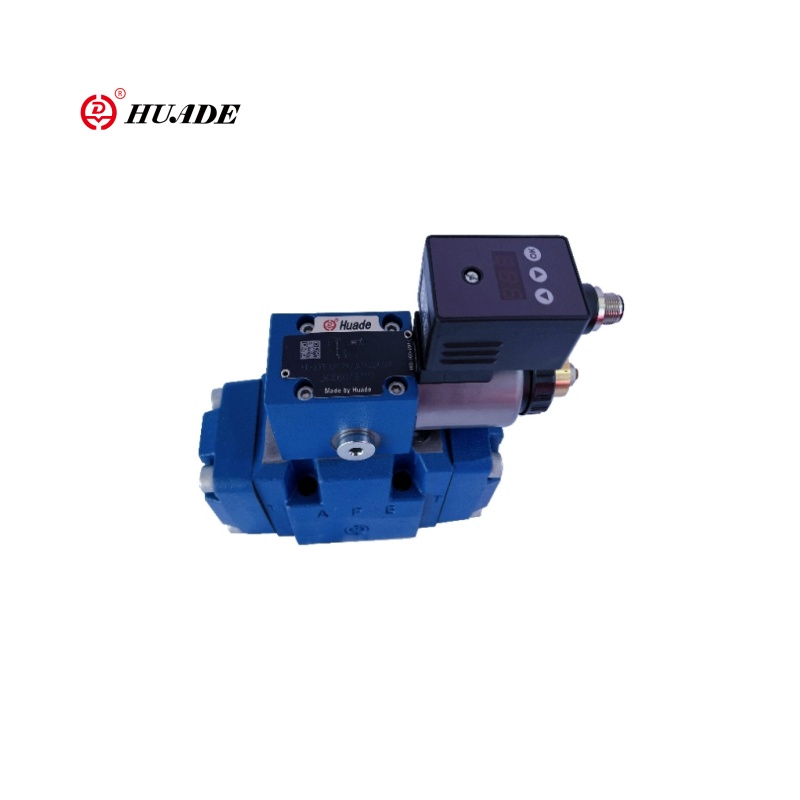

वाल्व 3DREE-7X को कम करने वाले तीन-तरफ़ा पायलट-संचालित आनुपातिक दबाव वाल्व 3DRE श्रृंखला का एक उन्नत या संशोधित मॉडल है, जिसमें उच्च नियंत्रण सटीकता या अतिरिक्त कार्यों (जैसे एकीकृत इलेक्ट्रॉनिक नियंत्रण मॉड्यूल) के साथ। इस आनुपातिक वाल्व का इसका मुख्य कार्य विद्युत संकेतों के माध्यम से आनुपातिक रूप से आउटलेट दबाव को समायोजित करना है, और तीन-तरफ़ा डिजाइन (पी → ए, ए → टी) के माध्यम से दबाव नियंत्रण और अनलोडिंग को प्राप्त करना है, जो हाइड्रोलिक सिस्टम के लिए उपयुक्त है जिसे गतिशील और उच्च-परिशुद्धता दबाव विनियमन की आवश्यकता होती है।
| तकनीकी डाटा | |||
| सामान्य | |||
| आकार | 10 | 16 | |
| वज़न किलो | टाइप 3Dre और 3DREM | 7.5 | 10.3 |
| टाइप 3dree और 3dreme | 7.6 | 10.4 | |
| स्थापना स्थिति | कोई भी, अधिमानतः क्षैतिज | ||
| भंडारण तापमान रेंज ℃ | -20 ~+80 | ||
| परिवेश तापमान सीमा ℃ | HD-3DRE और HD-3DREM टाइप करें | -20 ~+70 | |
| HD-3Dree और HD-3DREME टाइप करें | -20 ~+50 | ||
विशेषताएँ:
▶ 3-तरफ़ा संस्करण
▶ रोटेटेबल कॉइल के साथ आनुपातिक सोलनॉइड के माध्यम से ऑपरेशन
▶ सबप्लेट माउंटिंग के लिए
ISO 4401 के अनुसार पोर्टिंग पैटर्न
▶ अधिकतम दबाव सीमा, वैकल्पिक
एक एकल स्रोत से ▶ वाल्व और नियंत्रण इलेक्ट्रॉनिक्स
▶ इंटीग्रेटेड इलेक्ट्रॉनिक्स (OBE) (टाइप HD-3DRE (M) E):
- कमांड वैल्यू प्रेशर विशेषता वक्र की छोटी विनिर्माण सहिष्णुता
▶ बाहरी नियंत्रण इलेक्ट्रॉनिक्स (टाइप HD-3DRE (M)
▶ रैखिक कमांड मान दबाव विशेषता वक्र
आवेदन पत्र:
वाल्व 3DREE-7X को कम करने वाले आनुपातिक दबाव मुख्य रूप से औद्योगिक स्वचालन और मशीन टूल्स, उत्खनन/लोडर, हाइड्रोलिक घटक परीक्षण बेंच, पवन ऊर्जा उत्पादन पिच सिस्टम में उपयोग किया जाता है।
समारोह, अनुभाग
वाल्व प्रकार 3DRE (M) और 3DRE (M) E विद्युत रूप से पायलट-संचालित 3-तरफ़ा दबाव हैं जो एक्ट्यूएटर के दबाव सीमा के साथ वाल्व को कम करते हैं।
वे एक सिस्टम दबाव के कमी (पी से ए) और सीमा (ए से टी) के लिए उपयोग किए जाते हैं।
स्थापित करना
वाल्व में दो मुख्य विधानसभाएं शामिल हैं:
▶ पायलट कंट्रोल वाल्व (1) आनुपातिक सोलनॉइड (2) के साथ, वैकल्पिक रूप से अधिकतम दबाव सीमा (15) के साथ
▶ मुख्य वाल्व (3) मुख्य नियंत्रण स्पूल के साथ (4)
समारोह
Polution पायलट नियंत्रण वाल्व (1) के माध्यम से पोर्ट ए में कम करने के लिए दबाव का कमांड मूल्य-निर्भर सेटिंग।
▶ डिप्रेसाइज्ड पोर्ट पी के साथ, स्प्रिंग्स (5) और (6) मुख्य नियंत्रण स्पूल (4) को अपनी केंद्रीय स्थिति में रखते हैं।
इस तरह, एक्ट्यूएटर में एक स्टार्ट-अप कूद को रोका जाता है।
▶ पायलट द्रव फ्लो कंट्रोलर (8) के माध्यम से बोर (7) से, नियंत्रण कक्ष (11) के माध्यम से थ्रॉटल गैप (9) के माध्यम से, लाइन (10) के माध्यम से पोर्ट वाई के माध्यम से बहता है। इस कनेक्शन को शून्य दबाव में टैंक में ले जाया जाना है।
दबाव में कमी
▶ कमांड मान के एक समारोह के रूप में नियंत्रण कक्ष (11) में पायलट दबाव का निर्माण।
▶ नोजल (12) के माध्यम से स्प्रिंग चैंबर (13) में प्रेशर बिल्ड-अप और दाईं ओर मुख्य नियंत्रण स्पूल (4) के आंदोलन।
हाइड्रोलिक द्रव पी से ए तक बहता है
▶ पोर्ट ए में एक्ट्यूएटर दबाव स्प्रिंग चैंबर (14) में उपलब्ध है।
▶ पोर्ट ए में दबाव में वृद्धि पायलट नियंत्रण वाल्व (1) के सेट दबाव में मुख्य स्पूल (4) की बाईं ओर की गति की ओर जाता है। पोर्ट ए में दबाव पायलट नियंत्रण वाल्व (1) पर सेट दबाव के साथ लगभग समान है।
दबाव सीमा
▶ यदि पोर्ट ए में दबाव पायलट नियंत्रण वाल्व (1) के सेट दबाव से अधिक है, तो मुख्य नियंत्रण स्पूल (4) को बाईं ओर आगे ले जाया जाता है।
▶ यह ए से टी तक कनेक्शन खोलता है और पोर्ट ए में लंबित दबाव को सेट कमांड मान तक सीमित करता है।
HD-3Dree और HD-3DREME (एकीकृत इलेक्ट्रॉनिक्स (OBE) के साथ) टाइप करें
फ़ंक्शन और सेट-अप के संबंध में, ये वाल्व HD-3DRE और HD-3DREM के प्रकारों के अनुरूप हैं। पायलट कंट्रोल वाल्व में, नियंत्रण इलेक्ट्रॉनिक्स के साथ एक आवास (17) है।
आपूर्ति और कमांड मूल्य वोल्टेज कनेक्टर (18) पर लागू होते हैं।
कारखाने में, कमांड वैल्यू प्रेशर विशेषता वक्र को थोड़ा विनिर्माण सहिष्णुता के साथ समायोजित किया जाता है। अधिक जानकारी के लिए, पृष्ठ 9 देखें।
