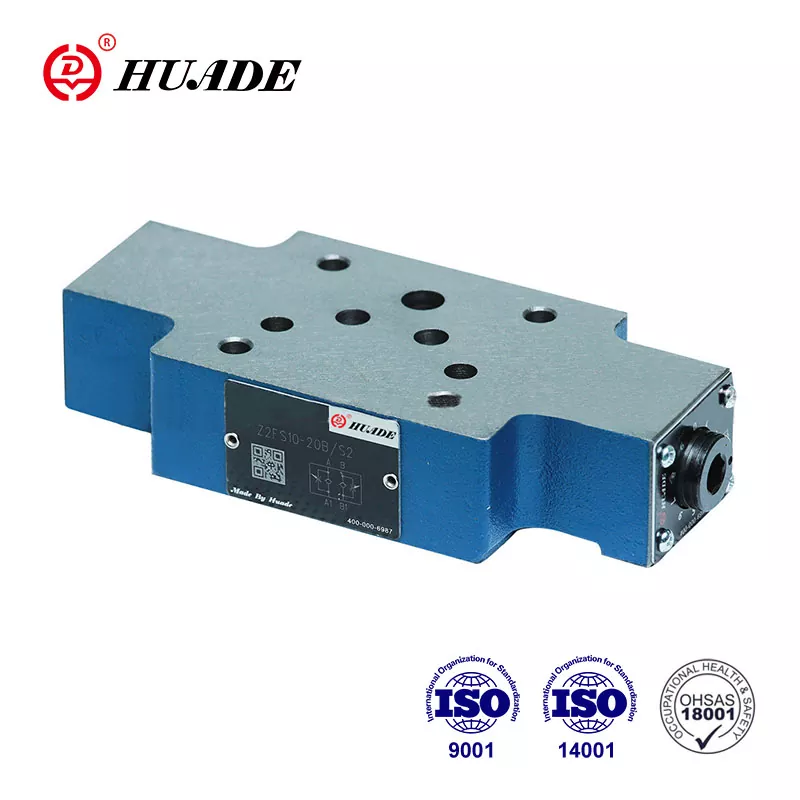

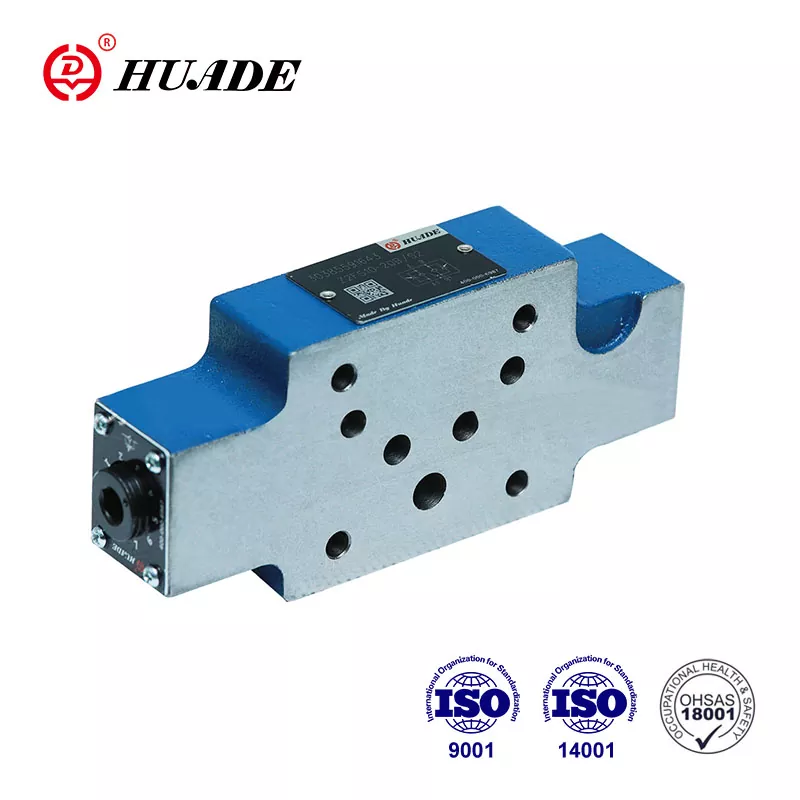

थ्रॉटल चेक वाल्व Z2FS 10

डबल थ्रॉटल/चेक वाल्व Z 2 FS10...20B/... सैंडविच प्लेट डिज़ाइन में हैं। इन्हें लंबवत रूप से असेंबल किया जा सकता है। Rexroth की अत्याधुनिक तकनीक पेश करके, Huade® Z2FS 10 प्रदर्शन, गुणवत्ता और अनुकूलता के मामले में Rexroth उत्पादों के समान स्तर तक पहुंच सकता है।  Huade® थ्रॉटल वाल्व ने व्यापक बाजार मान्यता और उपयोगकर्ता का विश्वास जीता है।

थ्रॉटल चेक वाल्व Z2FS 10 का उत्पाद पैरामीटर

थ्रॉटल चेक वाल्व Z2FS 10 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सैंडविच प्लेट डिजाइन

▶ A, ISO 4401 और CETOP - RP 121H से DIN 24 340 पर पोर्टिंग पैटर्न

▶ दो सेवा बंदरगाहों के मुख्य या पायलट प्रवाह को सीमित करना

▶ मीटर-इन या मीटर-आउट नियंत्रण।

आवेदन पत्र:

डबल थ्रॉटल चेक वाल्व Z2FS 10 का उपयोग एक या दो सर्विस पोर्ट पर मुख्य या पायलट तेल प्रवाह को सीमित करने के लिए किया जाता है। दो सममित रूप से व्यवस्थित थ्रॉटल/चेक वाल्व एक दिशा में प्रवाह को सीमित करते हैं (समायोज्य थ्रॉटल स्पूल के माध्यम से) और दूसरी दिशा में मुक्त रिटर्न प्रवाह की अनुमति देते हैं। दिशा।

थ्रॉटल चेक वाल्व Z2FS 10 का अनुभाग और प्रतीक

वाल्व प्रकार Z 2 FS10...20B/... सैंडविच प्लेट डिज़ाइन में डबल थ्रॉटल/चेक वाल्व हैं।

मुख्य प्रवाह सीमित करना

एक्चुएटर (मुख्य प्रवाह सीमित) की गति को बदलने के लिए दिशात्मक वाल्व और सबप्लेट के बीच डबल थ्रॉटल/चेक वाल्व लगाया जाता है।

पायलट प्रवाह सीमित करना

पायलट संचालित दिशात्मक वाल्व के मामले में, डबल थ्रॉटल/चेक वाल्व का उपयोग पायलट चोक समायोजन (पायलट प्रवाह सीमित) के रूप में किया जा सकता है। इस मामले में, इसे मुख्य वाल्व और पायलट वाल्व के बीच लगाया जाता है।

डबल थ्रॉटल/चेक वाल्व की संरचना, टाइप Z 2 FS10...20B

Z 2 FS10...20B के हाइड्रोलिक सिस्टम का सिद्धांत
