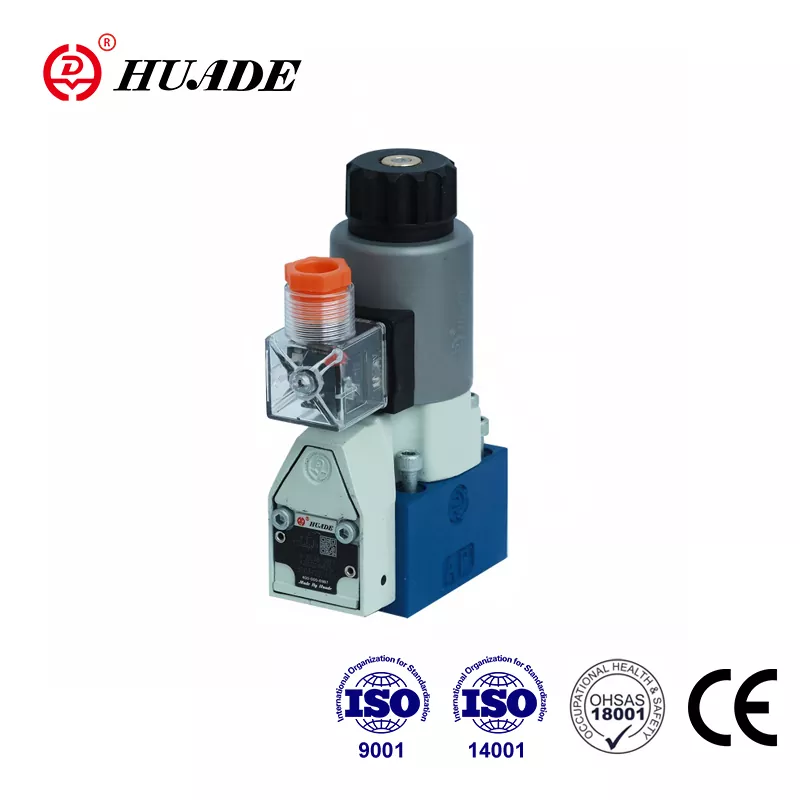

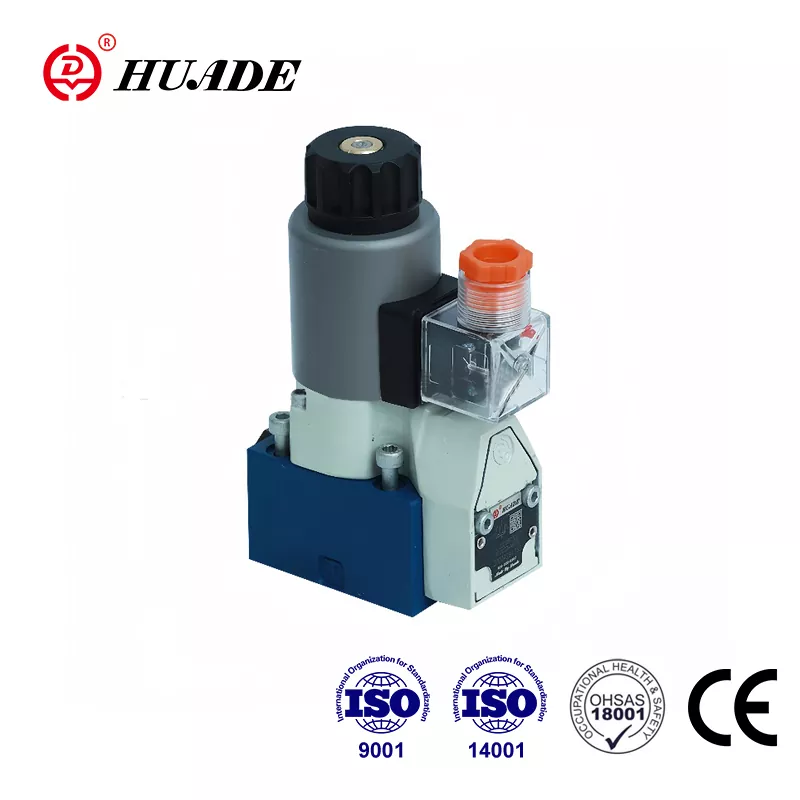

Huade हाइड्रोलिक चीन के हाइड्रोलिक उद्योग में एक अग्रणी निर्माता है और इसे 1979 से Rexroth के साथ दो दीर्घकालिक सहयोग का अनुभव है। Huade® दिशात्मक दिशात्मक सीट वाल्व प्रकार M-SEW 6, Rexroth® M-SEW 6 घटक श्रृंखला 3X के लिए एक किफायती प्रतिस्थापन है। . यह अच्छी गुणवत्ता और कम कीमत के साथ प्रतिस्पर्धी है। हाइड्रोलिक उत्पादों की उच्च गुणवत्ता सुनिश्चित करने के लिए, Huade हाइड्रोलिक दुनिया भर से आयातित 750 से अधिक उन्नत उत्पादन उपकरण संचालित करता है। इस सोलनॉइड संचालित वाल्व की गुणवत्ता पूरी तरह से ग्राहकों की आवश्यकताओं के अनुरूप हो सकती है। फैक्ट्री ने अंतर्राष्ट्रीय मानकों, अर्थात् ISO9001, ISO14001 और OH SAS18001 को पारित कर दिया है। दिशात्मक वाल्वों की श्रृंखला का व्यापक रूप से विभिन्न औद्योगिक वातावरणों में उपयोग किया जाता है।
|
तकनीकी डेटा (इन मापदंडों के बाहर के अनुप्रयोगों के लिए, कृपया हमसे परामर्श करें!) |
|||
|
सामान्य |
|||
|
इंस्टालेशन |
वैकल्पिक |
||
|
अधिकतम. परिवेश का तापमान (℃) |
50 |
||
|
वज़न |
2/2-वे पॉपपेट वाल्व ----------------------(किग्रा) |
1.5 |
|
|
3/2-वे पॉपपेट वाल्व ----------------------(किग्रा) |
1.5 |
||
|
4/2-वे पॉपपेट वाल्व (किग्रा) |
2.3 |
||
|
हाइड्रोलिक डेटा |
|||
|
अधिकतम. परिचालन दबाव (एमपीए) |
पृष्ठ 140 पर तालिका देखें |
||
|
अधिकतम. प्रवाह (एल/मिनट) |
25 |
||
|
दबाव द्रव |
खनिज तेल या फॉस्फेट एस्टर |
||
|
दबाव द्रव तापमान रेंज (℃) |
- 30 से +80 |
||
|
श्यानता सीमा (मिमी²/सेकेंड) |
2.8 से 500 |
||
|
संदूषण की डिग्री ------------------------------------------------μm |
एनएएस 1638 कक्षा 9 के लिए हाइड्रोलिक द्रव के संदूषण की अधिकतम अनुमेय डिग्री। इसलिए हम β10≥ 75 की न्यूनतम अवधारण दर वाले फ़िल्टर की अनुशंसा करते हैं। |
||
|
विद्युतीय आकड़ा |
|||
|
वोल्टेज का प्रकार |
डीसी |
ए.सी |
|
|
उपलब्ध वोल्टेज (वी) |
12、24、42、96、110、205、220 |
केवल रेक्टिफायर के माध्यम से ही संभव है |
|
|
वोल्टेज सहनशीलता (नाममात्र वोल्टेज) (%) |
±10 |
||
|
बिजली की खपत (डब्ल्यू) |
30 |
||
|
कर्तव्य |
100% |
||
|
आईएसओ 6403 पर स्विच करने का समय |
नीचे दी गई तालिका देखें |
||
|
स्विचिंग आवृत्ति (चक्र एस/एच) |
15000 |
||
|
DIN 40 050 तक सुरक्षा |
आईपी65 |
||
|
अधिकतम. कुंडल तापमान (℃) |
150 तक |
||
विशेषताएँ:
▶ प्रत्यक्ष सक्रिय दिशात्मक पॉपपेट वाल्व, सोलनॉइड सक्रिय
▶ बंद पोर्ट रिसाव-मुक्त है
▶ लंबे समय तक दबाव में रहने के बाद भी स्विचिंग सुनिश्चित की जाती है
▶ सोलेनॉइड कॉइल को 90° तक घुमाया जा सकता है
▶ व्यक्तिगत विद्युत कनेक्शन
▶ संरक्षित हैंड ओवरराइड के साथ, वैकल्पिक
▶ डिन 24 340 फॉर्म ए, आईएसओ 4401 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
Application:
2 प्रकार का एम-एसईडब्ल्यू दिशात्मक वाल्व एक सोलनॉइड सक्रिय दिशात्मक पॉपपेट वाल्व है। वे प्रवाह की शुरुआत, रोक और दिशा को नियंत्रित करते हैं।
1. कार्य, पॉपपेट डायरेक्शनल वाल्व एम-एसईडब्ल्यू 6 का अनुभाग
एम-एसईडब्ल्यू 6 में मूल रूप से एक आवास (1), सोलेनोइड्स (2), कठोर वाल्व प्रणाली (3) और समापन तत्व के रूप में गेंद (4) शामिल हैं।
बुनियादी सिद्धांत:
प्रारंभिक स्थिति में गेंद (4) को स्प्रिंग (9) द्वारा सीट पर दबाया जाता है, और स्विच स्थिति में सोलनॉइड (2) द्वारा दबाया जाता है। सोलनॉइड (2) बल लीवर (6) और गेंद (7) के माध्यम से एक्चुएटर पिन (8) पर कार्य करता है, जो दो तरफ से सील होता है। दो सीलिंग तत्वों के बीच का कक्ष पोर्ट पी से जुड़ा हुआ है। वाल्व सिस्टम (3) इस प्रकार सक्रिय बलों (सोलनॉइड या रिटर्न स्प्रिंग) के संबंध में दबाव को संतुलित करता है। इसलिए, वाल्वों का उपयोग 63 एमपीए के दबाव तक किया जा सकता है।
M-2SEW6N प्रकार का कटअवे दृश्य
M-3SEW6U प्रकार का कटअवे दृश्य
