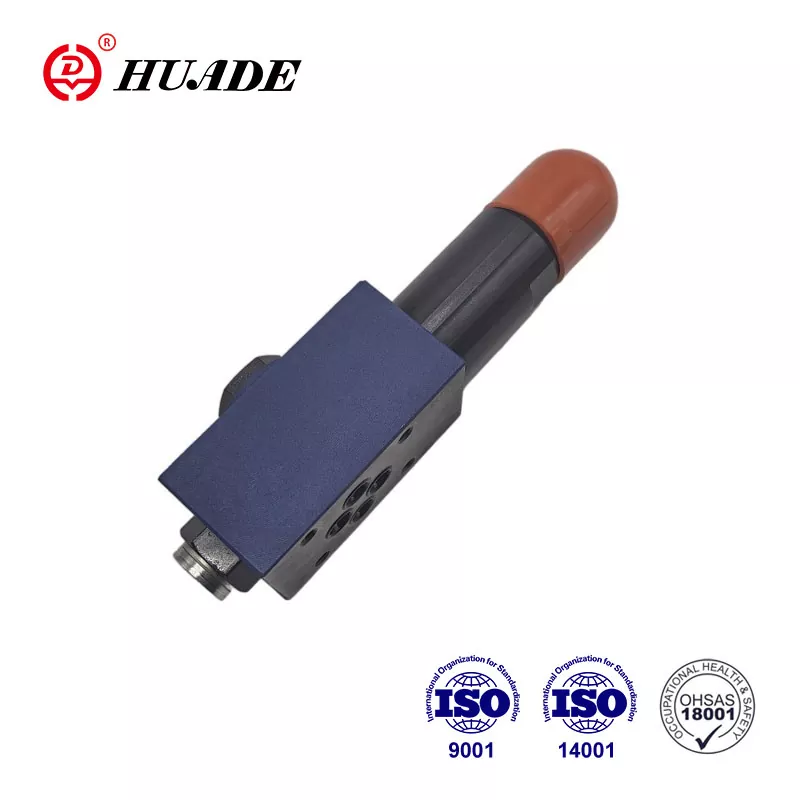

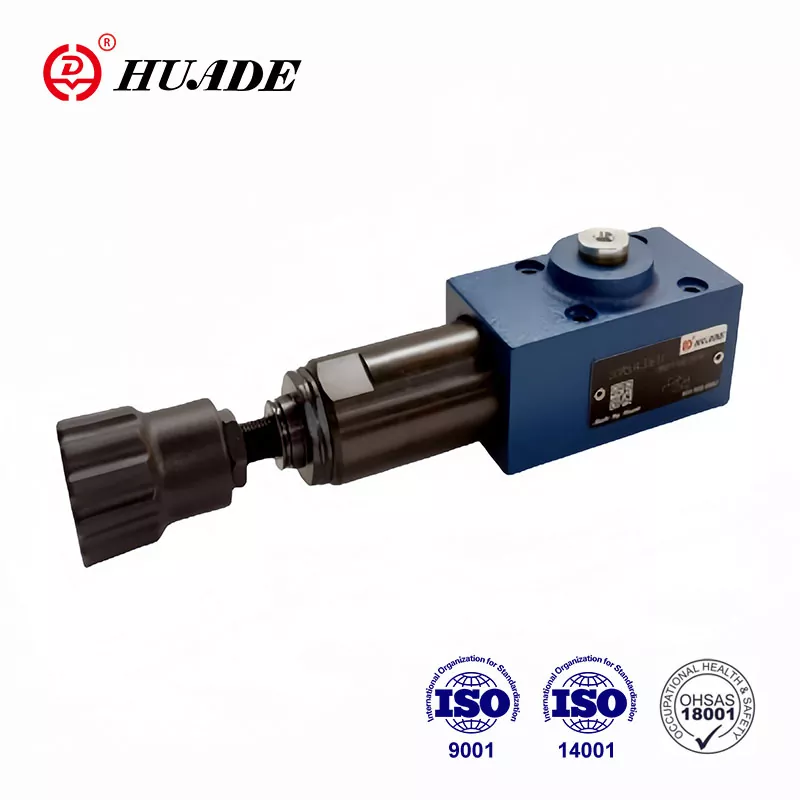

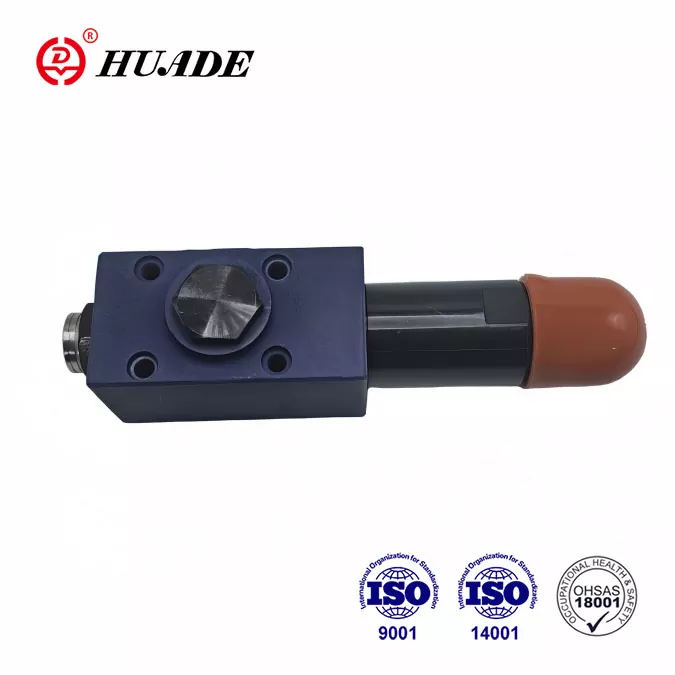

दबाव कम करने वाला वाल्व डीआर 6 डीपी

दबाव कम करने वाले वाल्व डीआर 6 डीपी का मुख्य कार्य सिस्टम में दबाव को नियंत्रित करना है। दीर्घकालिक सहयोग के कारण, Huade® द्वारा DR 6 DP श्रृंखला उसी प्रकार के Rexroth को प्रतिस्थापित कर सकती है। फैक्ट्री एक राष्ट्रीय प्रमुख उद्यम है और इसने चीन में मानद प्रमाणपत्र और पेटेंट की एक श्रृंखला प्राप्त की है। Huade हाइड्रोलिक अपने उत्पादों की गुणवत्ता सुनिश्चित करते हुए उनकी व्यावहारिकता पर ध्यान केंद्रित करता है। इसके दबाव कम करने वाले वाल्वों की कीमतें अपेक्षाकृत सस्ती हैं।

दबाव कम करने वाले वाल्व डीआर 6 डीपी का उत्पाद पैरामीटर

दबाव कम करने वाले वाल्व डीआर 6 डीपी की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सबप्लेट माउंटिंग

▶ 5 दबाव रेटिंग

▶ 4 समायोजन तत्व:

. रोटरी घुंडी

. षट्कोण और सुरक्षात्मक टोपी के साथ पेंच सेट करें

. स्केल के साथ लॉक करने योग्य रोटरी नॉब

. पैमाने के साथ रोटरी घुंडी

▶ चेक वाल्व, वैकल्पिक

▶ डीआईएन 24 340, फॉर्म डी, आईएसओ 5781 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न

आवेदन पत्र:

दबाव कम करने वाले वाल्व प्रकार DR 6 DP का उपयोग सिस्टम दबाव को कम करने के लिए किया जाता है।

दबाव कम करने वाले वाल्व डीआर 6 डीपी का अनुभाग और प्रतीक

वाल्व प्रकार डीआर 6 डीपी एक 3-तरफ़ा प्रत्यक्ष संचालित दबाव कम करने वाला वाल्व है जिसमें द्वितीयक पक्ष पर दबाव राहत फ़ंक्शन होता है।

द्वितीयक दबाव दबाव समायोजन तत्व (4) द्वारा निर्धारित किया जाता है। आराम की स्थिति में, वाल्व सामान्य रूप से खुला रहता है और दबाव द्रव पोर्ट पी से पोर्ट ए तक बिना किसी बाधा के प्रवाहित हो सकता है। पोर्ट ए में दबाव एक ही समय में, नियंत्रण रेखा (6) के माध्यम से होता है, जो संपीड़न के विपरीत स्पूल क्षेत्र में मौजूद होता है। वसंत(3). जब पोर्ट ए में दबाव संपीड़न स्प्रिंग (3) पर निर्धारित दबाव स्तर से अधिक हो जाता है, तो नियंत्रण स्पूल (2) नियंत्रण स्थिति में चला जाता है और पोर्ट ए में निर्धारित दबाव को स्थिर रखता है।

नियंत्रण और पायलट तेल नियंत्रण रेखा (6) के माध्यम से पोर्ट ए से लिया जाता है।

यदि एक्चुएटर पर बाहरी बलों के कारण पोर्ट ए में दबाव अभी भी बढ़ता है, तो नियंत्रण स्पूल (2) संपीड़न स्प्रिंग (3) की ओर और भी आगे बढ़ता है।

इसके कारण पोर्ट ए पर नियंत्रण स्पूल (2) पर नियंत्रण भूमि (8) के माध्यम से टैंक तक प्रवाह पथ खुल जाता है। दबाव में और वृद्धि को रोकने के लिए पर्याप्त दबाव वाला तरल पदार्थ टैंक में प्रवाहित होता है।

स्प्रिंग चैम्बर (7) को हमेशा पोर्ट टी(वाई) के माध्यम से बाहरी टैंक में डाला जाता है।

पोर्ट ए से पोर्ट पी तक मुफ्त वापसी प्रवाह के लिए एक वैकल्पिक चेक वाल्व (5) लगाया जा सकता है।

एक दबाव नापने का यंत्र कनेक्शन (1), वाल्व पर द्वितीयक दबाव की निगरानी की अनुमति देता है।

डीआर 6 डीपी 1-50बी की संरचना

डीआर 6 डीपी के प्रतीक
