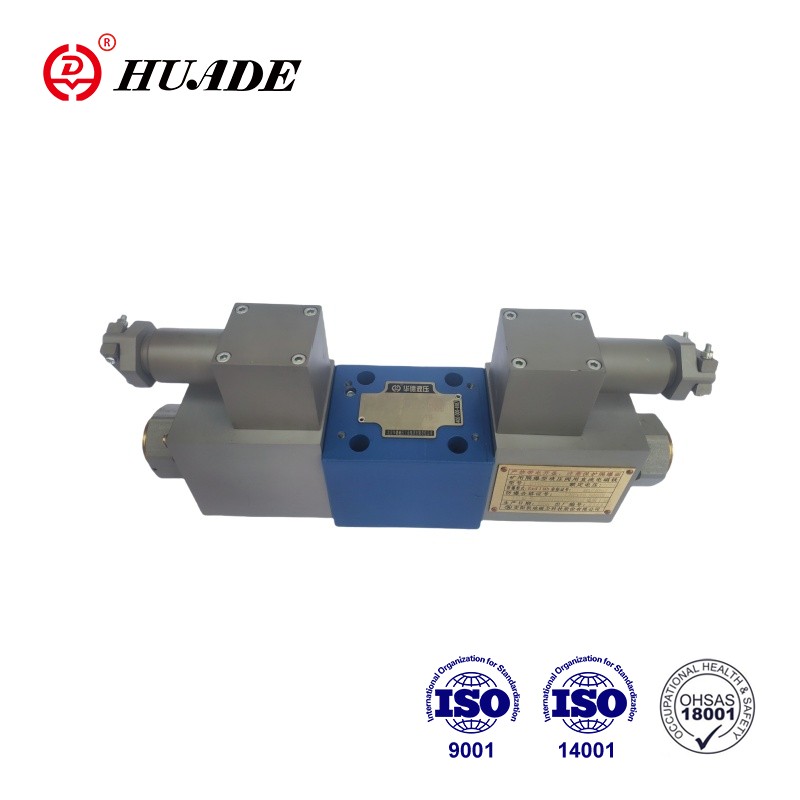

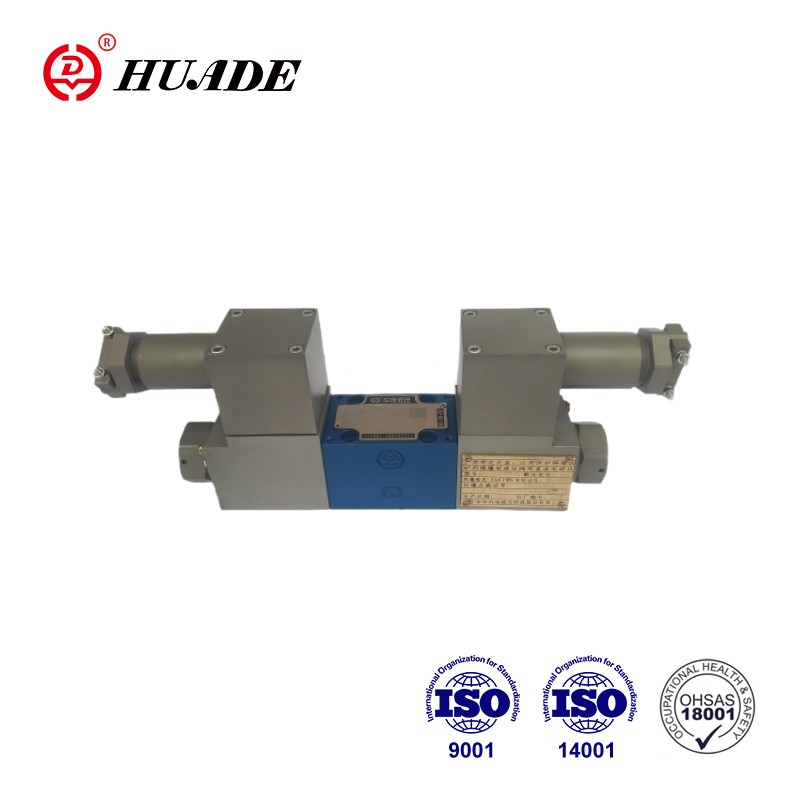

ह्यूडे के विस्फोट-प्रूफ आनुपातिक दिशात्मक वाल्व 4WRA 6-2X 4/2- और 4/3-तरफा आनुपातिक दिशात्मक वाल्व हैं। इन्हें सबप्लेट माउंटिंग के लिए सीधे संचालित घटकों के रूप में डिज़ाइन किया गया है। वे केंद्रीय धागे और हटाने योग्य कुंडल के साथ आनुपातिक सोलनॉइड के माध्यम से सक्रिय होते हैं। सोलेनोइड्स को बाहरी नियंत्रण इलेक्ट्रॉनिक्स द्वारा नियंत्रित किया जाता है। इस 4WRA 6-2X विस्फोट-प्रूफ वाल्व में अनुप्रयोगों की एक विस्तृत श्रृंखला है, मुख्य रूप से उन क्षेत्रों में जहां हाइड्रोलिक सिस्टम प्रवाह, दबाव, गति और अन्य मापदंडों के सटीक नियंत्रण की आवश्यकता होती है।
| हाइड्रोलिक | |||
| इंस्टालेशन | वैकल्पिक, अधिमानतः क्षैतिज | ||
| नाम मात्र का आकार | 6 | 10 | |
| वजन (किलो) | 4WRA...2X | 2 | 6.6 |
| △p पर नाममात्र प्रवाह Qvnom = 10 बार (एल/मिनट) | 7, 15, 26 | 30, 60 | |
| हिस्टैरिसीस (%) | ≤5 | ||
| उत्क्रमण अवधि (%) | ≤1 | ||
| प्रतिक्रिया संवेदनशीलता (%) | ≤ 0.5 | ||
| अधिकतम परिचालन दबाव | पोर्ट ए, बी, पी (बार) | 350 | |
| पोर्ट टी (बार) | 210 | ||
| दबाव द्रव | खनिज तेल (एचएल,एचएलपी) से डीआईएन 51524 तक | ||
| अनुरोध पर अन्य दबाव तरल पदार्थ! | |||
| परिवेशी वायु तापमान सीमा (℃) | 4WRA...2X | -20°C से 70°C(-4°F से 158°F) | |
| चिपचिपापन रेंज (मिमी2/एस) | 20 से 380 (अधिमानतः 30 से 46) | ||
| द्रव स्वच्छता वर्ग | NAS1638 क्लास9 या आईएसओ 4406 क्लास 20/18/15 | ||
| विद्युतीय | ||||
| 1)सोलेनॉइड डेटा | ||||
| वोल्टेज प्रकार | डीसी | |||
| 4WRA के लिए कमांड वैल्यू सिग्नल | ±10Vor4~20mA | |||
| प्रति सोलनॉइड अधिकतम धारा (ए) | 2.5 | 1.5 | 0.8 | |
| सोलनॉइड कुंडल प्रतिरोध (Ω) | 20°C पर शीत मान | 2 | 4.8 | 19.5 |
| अधिकतम गर्म मूल्य | 3 | 7.2 | 28.8 | |
| कर्तव्य (%) | ईडी100% | |||
| अधिकतम कुंडल तापमान (℃) | 150 | |||
| EN60529 के लिए वाल्व सुरक्षा | आईपी 65 | |||
| 2) इलेक्ट्रॉनिक्स पर नियंत्रण रखें | ||||
| एम्पलीफायर | 4WRA...2X | VT-VSPA2-...- 2X | ||
| आपूर्ति वोल्टेज (वी) | नाममात्र वोल्टेज | 24 | ||
| कम सीमित मूल्य | 21/22(4डब्ल्यूआरए) | |||
| ऊपरी सीमित मूल्य | 35 | |||
| एम्पलीफायर बिजली की खपत (ए) | आईमैक्स | <1.8 | ||
| आवेग धारा | 3 | |||
विशेषताएँ:
▶प्रवाह की दिशा और परिमाण को नियंत्रित करने के लिए प्रत्यक्ष संचालित आनुपातिक दिशात्मक वाल्व
▶ सबप्लेट माउंटिंग के लिए: पोर्टिंग पैटर्न ISO4401 के अनुरूप है
▶केंद्रीय धागे और हटाने योग्य कुंडल के साथ आनुपातिक सोलनॉइड के माध्यम से सक्रियण
▶स्प्रिंग केंद्रित नियंत्रण स्पूल
आवेदन पत्र:
विस्फोट रोधी आनुपातिक दिशात्मक वाल्व 4WRA 6-2X का उपयोग भारी मशीनरी विनिर्माण, मशीन टूल्स, औद्योगिक स्वचालन में किया जा सकता है।
वाल्वों में मूल रूप से शामिल हैं: बॉडी (1) माउंटिंग सतह के साथ, कंट्रोल स्पूल (3) कम्प्रेशन स्प्रिंग्स के साथ (2), सोलनॉइड्स (4) सेंट्रल थ्रेड के साथ।
सोलनॉइड्स (4) के डी-एनर्जेटिक होने पर, नियंत्रण स्पूल (3) को संपीड़न स्प्रिंग्स (2) द्वारा केंद्रीय स्थिति में रखा जाता है।
आनुपातिक सोलनॉइड्स(4) में से किसी एक को सक्रिय करके नियंत्रण स्पूल (3) का सीधा संचालन। सोलनॉइड का दाईं ओर नियंत्रण, फिर विद्युत इनपुट सिग्नल के अनुपात में नियंत्रण स्पूल (3) की बाईं ओर गति, और प्रगतिशील प्रवाह विशेषताओं के साथ छिद्र-जैसे क्रॉससेक्शन के माध्यम से पी से ए और बी से टी तक कनेक्शन।
4WRA(E)...A-2X 2 स्विच्ड स्थिति वाल्व केवल सोलनॉइड "ए" के साथ फिट होते हैं। एक प्लग (6) को "बी" आनुपातिक सोलनॉइड के स्थान पर फिट किया गया है।
विस्फोट रोधी आनुपातिक दिशात्मक वाल्व 4WRA 6-2X के प्रतीक
