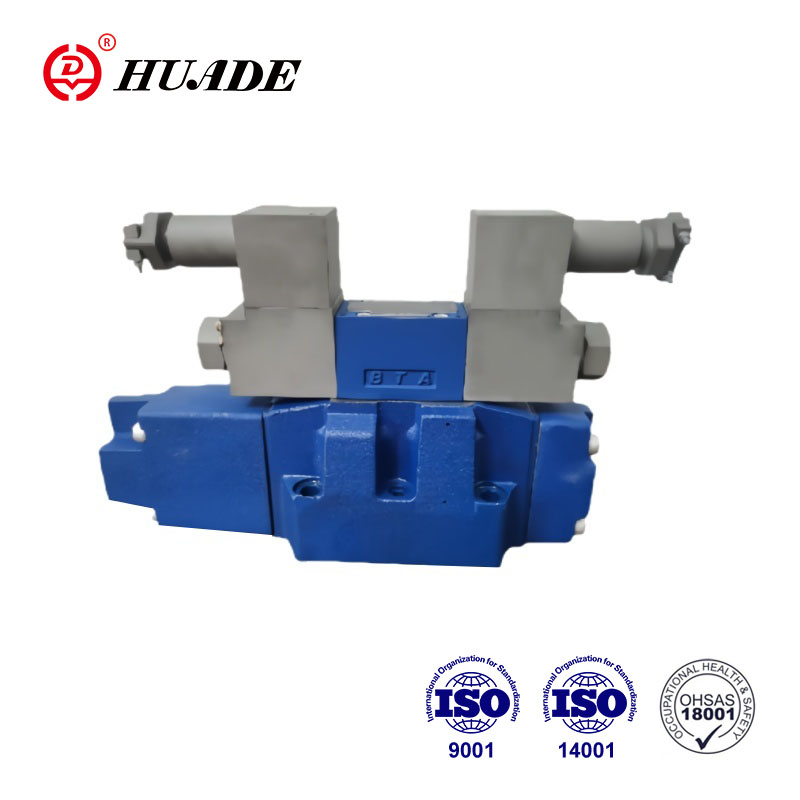

विस्फोट रोधी आनुपातिक दिशात्मक वाल्व 4WRZ का व्यापक रूप से हाइड्रोलिक सिस्टम में उपयोग किया जाता है जिसके लिए सटीक नियंत्रण और विस्फोट प्रूफ प्रदर्शन की आवश्यकता होती है। Huade की 4WRZ श्रृंखला विस्फोट-प्रूफ वाल्व CNEX प्रमाणित हैं। विस्फोट-रोधी रेटिंग और प्रमाणपत्र आमतौर पर प्रासंगिक अंतरराष्ट्रीय मानकों का अनुपालन करते हैं। विस्फोट रोधी आनुपातिक वाल्व 4WRZ में संवेदनशील प्रवाह विनियमन विशेषताएं हैं, जो हाइड्रोलिक प्रणाली के दबाव, प्रवाह और दिशा का सटीक नियंत्रण प्राप्त कर सकती हैं।
| सामान्य | ||
| वाल्व प्रकार | सितम्बर | |
| इंस्टालेशन | वैकल्पिक, अधिमानतः क्षैतिज | |
| भंडारण तापमान रेंज (℃) | -20 से +80 | |
| परिवेश तापमान सीमा (℃) | -20 से +70 | |
| वजन (किलो) | एनजी10 | 7.8 |
| एनजी16 | 13.4 | |
| एनजी25 | 18.2 | |
| एनजी32 | 42.2 | |
| हाइड्रोलिक (HLPAG.p=100bar से मापा गया: 40 ℃ ± 5 ℃ ) | ||||||
| नाम मात्र का आकार | 10 | 16 | 25 | 32 | ||
| परिचालन दबाव (बार) | पायलट वाल्व | बाहरी पायलट तेल आपूर्ति | 30 से 100 बार | |||
| आंतरिक पायलट तेल आपूर्ति | केवल "डी3" के साथ 100 से 350 | |||||
| मुख्य कपाट | 315 तक | 350 तक | 350 तक | 350 तक | ||
| वापसी प्रवाह दबाव (बार) | पोर्ट टी (पोर्ट आर)(बाहरी पायलट तेल निकास) | 315 तक | 250 तक | 250 तक | 150 तक | |
| पोर्ट टी (आंतरिक पायलट तेल निकास) | 30 तक | 30 तक | 30 तक | 30 तक | ||
| पोर्ट वाई | 30 तक | 30 तक | 30 तक | 30 तक | ||
| पायलट ऑयल वॉल्यूम इनपुट सिग्नल 0- 100% (सेमी) | 1.7 | 4.6 | 10 | 26.5 | ||
| स्टेप्ड इनपुट सिग्नल 0-100% (एल/मिनट) के साथ पोर्ट एक्स और वाई में पायलट तेल प्रवाह | 3.5 | 5.5 | 7 | 15.9 | ||
| मुख्य वाल्व का प्रवाह (एल/मिनट) | 170 तक | 460 तक | 870 तक | 1600 तक | ||
| हाइड्रोलिक द्रव | खनिज तेल (एचएल, एचएलपी) से डीआईएन 51524 पूछताछ पर अतिरिक्त तरल पदार्थ! | |||||
| हाइड्रोलिक द्रव तापमान रेंज (℃) | -20 से +80 (अधिमानतः +40 से +50) | |||||
| चिपचिपापन रेंज (मिमी2/एस) | 20 से 380 (अधिमानतः 30 से 46) | |||||
| संदूषण की डिग्री | दबाव द्रव के संदूषण की अधिकतम अनुमेय डिग्री एनएएस 1638 या आईएसओ 4406(सी) है | βx≥ 75 की न्यूनतम अवधारण दर वाले फ़िल्टर की अनुशंसा की जाती है | ||||
| पायलट वाल्व | एनएएस 1638 कक्षा 7 | एक्स=5 | ||||
| मुख्य कपाट | एनएएस 1638 कक्षा 9 | एक्स=15 | ||||
| हिस्टैरिसीस (%) | ≤ 6 | |||||
| विद्युतीय | ||
| वाल्व प्रकार | सितम्बर | |
| EN 60529 के लिए वाल्व की सुरक्षा का प्रकार | IP65 केबल सॉकेट माउंटेड और लॉक के साथ | |
| वोल्टेज प्रकार | डीसी | |
| कमांड मान ओवरलैप (%) | 15 | |
| अधिकतम. वर्तमान (ए) | 1.5 | |
| सोलनॉइड कुंडल प्रतिरोध (Ω) | 20℃ पर ठंडा मूल्य | 4.8 |
| अधिकतम. गर्म मूल्य | 7.2 | |
| कर्तव्य (%) | 100 | |
| कुंडल तापमान (℃) | 150 तक | |
| EN 60529 के लिए वाल्व सुरक्षा | माउंटेड और फिक्स्ड प्लग-इन कनेक्टर के साथ IP65 | |
| इलेक्ट्रॉनिक्स पर नियंत्रण रखें | ||
| WRZ प्रकार के लिए बाहरी एम्पलीफायर | VT-VSPA2-1-L2X/... | |
| आदेश मान संकेत | वोल्टेज इनपुट "ए1" (वी) | वी±10 |
| वर्तमान इनपुट "F1" (एमए) | 4 से 20 | |
विशेषताएँ:
▶पायलट ने प्रवाह की दिशा और परिमाण को नियंत्रित करने के लिए आनुपातिक दिशात्मक वाल्व संचालित किया
▶ऑपरेशन केंद्रीय धागे और अलग करने योग्य कुंडल के साथ आनुपातिक सोलनॉइड द्वारा होता है
▶सबप्लेट माउंटिंग के लिए:
ISO 4401 और DIN 2430 पर पोर्टिंग पैटर्न
▶स्प्रिंग केंद्रित नियंत्रण स्पूल
▶4WRZE: वोल्टेज इनपुट या करंट इनपुट के साथ एकीकृत इलेक्ट्रॉनिक्स (OBE) (A1 सम्मान F1)
▶4WRZ: संबद्ध नियंत्रण इलेक्ट्रॉनिक्स (अलग क्रम)
आवेदन पत्र:
विस्फोट रोधी दिशात्मक वाल्व 4WRZ-L7X का उपयोग कुंडल खनन, कोयला खनन मशीनरी, धातुकर्म मशीनरी में दिशा और प्रवाह को नियंत्रित करने के लिए किया जाता है।
■पायलट वाल्व प्रकार 3DREP 6...
पायलट वाल्व एक आनुपातिक सोलनॉइड संचालित 3-तरफ़ा दबाव कम करने वाला वाल्व है। इसका उपयोग विद्युत इनपुट सिग्नल को आनुपातिक दबाव आउटपुट सिग्नल में परिवर्तित करने के लिए किया जाता है और इसका उपयोग सभी 4WRZ...वाल्वों पर किया जाता है।
आनुपातिक सोलनॉइड केंद्रीय धागे और अलग करने योग्य कुंडल के साथ नियंत्रणीय डीसी वेट पिन सोलनॉइड हैं। सोलनॉइड को वैकल्पिक रूप से बाहरी इलेक्ट्रॉनिक्स द्वारा नियंत्रित किया जाता है।
डिज़ाइन:
वाल्व में मूल रूप से शामिल हैं:
- आवास (1)
- नियंत्रण स्पूल (2) दबाव मापने वाले स्पूल (3 और 4) के साथ
- केंद्रीय धागे के साथ सोलेनोइड्स (5 और 6)।
कार्य सिद्धांत
-जब सोलनॉइड्स (5 और 6) डी-एनर्जेटिक स्थिति में होते हैं, तो नियंत्रण स्पूल (2) को रोक कर रखा जाता है
केंद्रीय स्थिति में संपीड़न स्प्रिंग्स द्वारा
-आनुपातिक सोलनॉइड को सक्रिय करके नियंत्रण स्पूल (2) का प्रत्यक्ष संचालन, उदाहरण के लिए। सोलनॉइड "ए" (5) का ऊर्जाकरण। दबाव मापने वाले स्पूल (3) और नियंत्रण स्पूल (2) को विद्युत इनपुट सिग्नल के अनुपात में बाईं ओर स्थानांतरित कर दिया जाता है; प्रगतिशील प्रवाह विशेषताओं के साथ छिद्र जैसे क्रॉस सेक्शन के माध्यम से पी से बी और ए से टी तक कनेक्शन; सोलनॉइड (5) का डी-एनर्जाइजेशन, नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग द्वारा केंद्रीय स्थिति में लौटाया जाता है, केंद्रीय स्थिति में, पोर्ट ए और बी टी के लिए खुले होते हैं, यानी हाइड्रोलिक द्रव बिना टैंक में प्रवाहित हो सकता है कोई प्रतिबंध.
-मैन्युअल ओवरराइड, वैकल्पिक, इसकी मदद से, नियंत्रण स्पूल (2) को सोलनॉइड के ऊर्जाकरण की आवश्यकता के बिना स्थानांतरित किया जा सकता है।
टिप्पणियाँ:
टाइप 3DREP 6:टैंक लाइन की निकासी को रोका जाना चाहिए। संबंधित स्थापना स्थिति के मामले में, एक प्री-लोड वाल्व स्थापित किया जाना है (प्री-लोड दबाव लगभग 2 बार)।
दो स्पूल स्थितियों वाला पायलट वाल्व
(टाइप 3डीआरईपी 6...बी...)
सिद्धांत रूप में, इस वाल्व संस्करण का कार्य तीन स्पूल स्थितियों वाले वाल्व से मेल खाता है। हालाँकि, यह 2-स्थिति वाल्व केवल सोलनॉइड "ए" (5) के साथ प्रदान किया जाता है। द्वितीय आनुपातिक सोलनॉइड के स्थान पर एक प्लग स्क्रू (7) लगाया जाता है।
■पायलट द्वारा संचालित आनुपातिक दिशात्मक वाल्व प्रकार 4WRZ...
प्रकार 4WRZ के वाल्व... पायलट संचालित दिशात्मक वाल्व हैं जो आनुपातिक सोलनॉइड द्वारा संचालित होते हैं। वे प्रवाह की दिशा और परिमाण को नियंत्रित करते हैं।
डिज़ाइन:
वाल्व मूलतः निम्न से बने होते हैं:
- आनुपातिक सोलनॉइड (5 और 6), नियंत्रण स्पूल (2) और छिद्र प्लग (15) के साथ एक पायलट वाल्व (9)
- मुख्य स्पूल (11) और सेंटरिंग स्प्रिंग (12) के साथ एक मुख्य वाल्व (10)।
कार्य सिद्धांत
- जब सोलनॉइड्स (5 और 6) डी-एनर्जेटिक होते हैं, तो मुख्य स्पूल (11) को सेंट्रलिंग स्प्रिंग्स (12) द्वारा केंद्रीय स्थिति में रखा जाता है।
- पायलट वाल्व (9) के माध्यम से 1थे टीएमबेन स्पूल (11) का संचालन, मुख्य स्पूल को आनुपातिक रूप से स्थानांतरित किया जाता है, जो स्पूल की स्थिति पर निर्भर करता है, पी से ए और बी से टी (आर) या पी से बी और ए से टी तक प्रवाह होता है। (आर)।
जैसे सोलनॉइड "बी" (6) को सक्रिय करके, नियंत्रण स्पूल (2) को दाईं ओर स्थानांतरित कर दिया जाता है, पायलट तेल को पायलट वाल्व (9) के माध्यम से दबाव कक्ष (13) में डाला जाता है और मुख्य स्पूल (11) को आनुपातिक रूप से स्थानांतरित किया जाता है विद्युत इनपुट सिग्नल के लिए; प्रगतिशील प्रवाह के साथ छिद्र जैसे क्रॉस-सेक्शन के माध्यम से पी से ए और बी से टी तक कनेक्शन।
विशेषताएँ।
सोलनॉइड (6) का डी-एनर्जाइजेशन, नियंत्रण स्पूल (2) और मुख्य स्पूल (11) को केंद्रीय स्थिति में लौटा दिया जाता है।
- पायलट वाल्व को आंतरिक रूप से पोर्ट पी के माध्यम से या बाहरी रूप से पोर्ट एक्स के माध्यम से पायलट तेल की आपूर्ति।
- एक वैकल्पिक मैनुअल ओवरराइड की मदद से नियंत्रण स्पूल (2) को सोलनॉइड के ऊर्जाकरण की आवश्यकता के बिना स्थानांतरित किया जा सकता है।
टिप्पणियाँ:
100बार से ऊपर के सिस्टम दबाव के लिए पायलट वाल्व (9) और मुख्य वाल्व (10) के बीच प्रकार डी3 पायलट दबाव कम करने वाला मॉड्यूल (14) फिट किया जाना चाहिए।
विस्फोट रोधी आनुपातिक दिशात्मक वाल्व 4WRZ के प्रतीक
