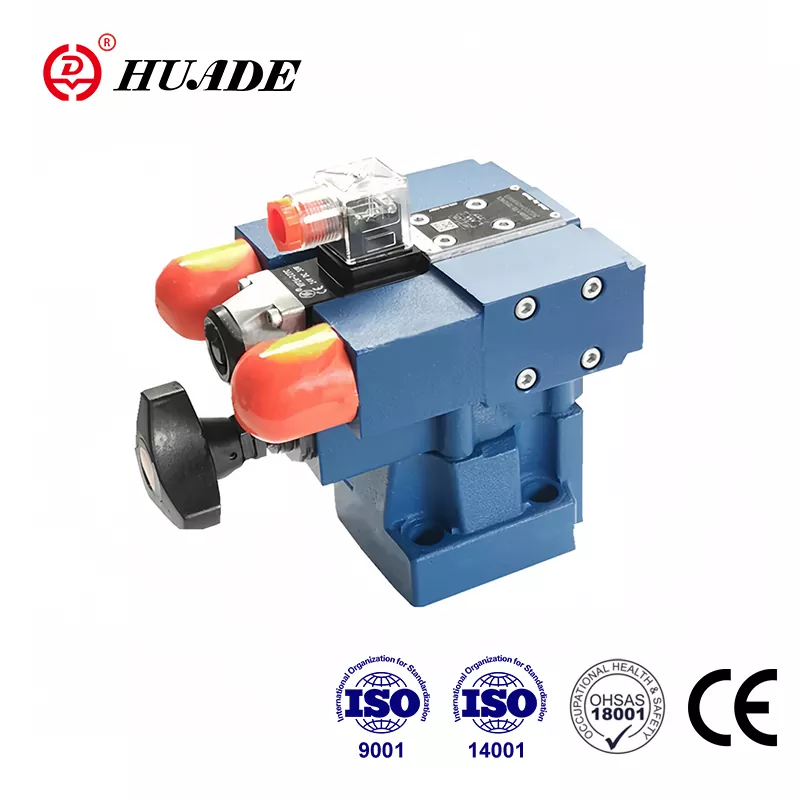

दबाव राहत वाल्व DB3U

Huade हाइड्रोलिक अपने उत्पादों की व्यावहारिकता पर अधिक ध्यान देता है। दबाव राहत वाल्व DB3U अच्छी गुणवत्ता और कम कीमत वाले प्रसिद्ध उत्पादों के साथ प्रतिस्पर्धी हैं। ह्यूडे हाइड्रोलिक ने रेक्सरोथ के साथ दो दीर्घकालिक सहयोग के कारण रेक्सरोथ से अत्याधुनिक तकनीक पेश की है। चीन के हाइड्रोलिक उद्योग में एक अग्रणी ब्रांड के रूप में, Huade® दबाव राहत वाल्व व्यापक बाजार मान्यता और उपयोगकर्ता का विश्वास जीतते हैं। उद्यम की सभी शाखाएँ ISO9001, ISO14001 और OH SAS18001 पारित कर चुकी हैं। Huade® के अग्रणी उत्पादों को CCS (चाइना क्लासिफिकेशन सोसाइटी) प्रमाणपत्र प्राप्त हुआ है और समुद्री उद्योग में व्यापक रूप से उपयोग किया जाता है।

दबाव राहत वाल्व DB3U का उत्पाद पैरामीटर

दबाव राहत वाल्व DB3U की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सबप्लेट माउंटिंग

▶ थ्रेडेड कनेक्शन

▶ मैनिफोल्ड्स में इंस्टालेशन

▶ 3 समायोजन तत्व:

. रोटरी घुंडी

. आंतरिक षट्भुज और सुरक्षात्मक टोपी के साथ पेंच

. पैमाने के साथ रोटरी घुंडी

▶ माउंटेड दिशात्मक वाल्व के माध्यम से सोलनॉइड संचालित नियंत्रण

आवेदन पत्र:

दबाव राहत वाल्व DB3U का उपयोग ऑपरेटिंग दबाव को सीमित करने के लिए किया जाता है।

दबाव राहत वाल्व DB3U का अनुभाग और प्रतीक

प्रकार DB3U दबाव वाल्व पायलट संचालित दबाव राहत वाल्व हैं। उन्हें सोलेनोइड सक्रिय द्वारा अलग (2 या 3 दबाव चरण) पर स्विच किया जा सकता है।

दबाव राहत वाल्व मुख्य रूप से मुख्य वाल्व से बने होते हैं। 4/3,4/1-दिशात्मक नियंत्रण वाल्व (प्रकार WE5...) और तीन पायलट वाल्व।

डी-एनर्जेटिक स्थिति में पोर्ट ए में दबाव पायलट वाल्व (7) द्वारा निर्धारित किया जाता है।

पोर्ट ए में मौजूद दबाव मुख्य स्पूल (1) पर कार्य करता है। उसी समय नियंत्रण रेखाओं (12) और (4) के माध्यम से दबाव डाला जाता है, जो छिद्रों (2) और (3) से सुसज्जित होते हैं, मुख्य स्पूल के स्प्रिंग लोडेड पक्ष (1) और पॉपपेट (6) पर ) पायलट नियंत्रण वाल्व (7) में। यदि पोर्ट ए में दबाव स्प्रिंग (8) पर निर्धारित मान से अधिक है, तो पॉपपेट

(6) स्प्रिंग (8) के विपरीत खुलता है।

इसके लिए सिग्नल पोर्ट ए से नियंत्रण रेखाओं (12) और (4) के माध्यम से आंतरिक रूप से आता है। मुख्य स्पूल (1) के स्प्रिंग लोडेड पक्ष पर दबाव द्रव अब नियंत्रण रेखा (3), पॉपपेट (6) के माध्यम से बहता है। स्प्रिंग चैम्बर में(9)। प्रकार DB3U...30/... में, यह आंतरिक रूप से नियंत्रण रेखा (10) के माध्यम से टैंक में प्रवाहित होता है, या DB3U..30/..Y.. प्रकार में, बाह्य रूप से पोर्ट Y के माध्यम से प्रवाहित होता है। छिद्रों के कारण ( 2) और (3) मुख्य स्पूल(1) पर दबाव गिरता है, पोर्ट ए से पोर्ट बी तक कनेक्शन खुला है। अब वाल्व सेट ऑपरेटिंग दबाव को बनाए रखते हुए दबाव द्रव पोर्ट ए से पोर्ट बी तक प्रवाहित होता है।

जब सोलनॉइड "ए" सक्रिय होता है:  पोर्ट ए में दबाव पायलट वाल्व II द्वारा निर्धारित किया जाता है।

जब सोलनॉइड "बी" सक्रिय होता है:  पोर्ट ए में दबाव पायलट वाल्व I द्वारा निर्धारित किया जाता है।

पायलट वाल्व(7) का सेटिंग दबाव पायलट I और II के सेटिंग दबाव से अधिक होना चाहिए।

DB2U टाइप करें

प्रकार DB2U दबाव वाल्व में मुख्य रूप से एक दिशात्मक नियंत्रण वाल्व (प्रकार WE5...) और तीन पायलट वाल्व होते हैं, इस वाल्व का कार्य मूल रूप से वाल्व प्रकार DB3U के समान है।

दबाव राहत वाल्व DB3U की संरचना

प्रतीक
