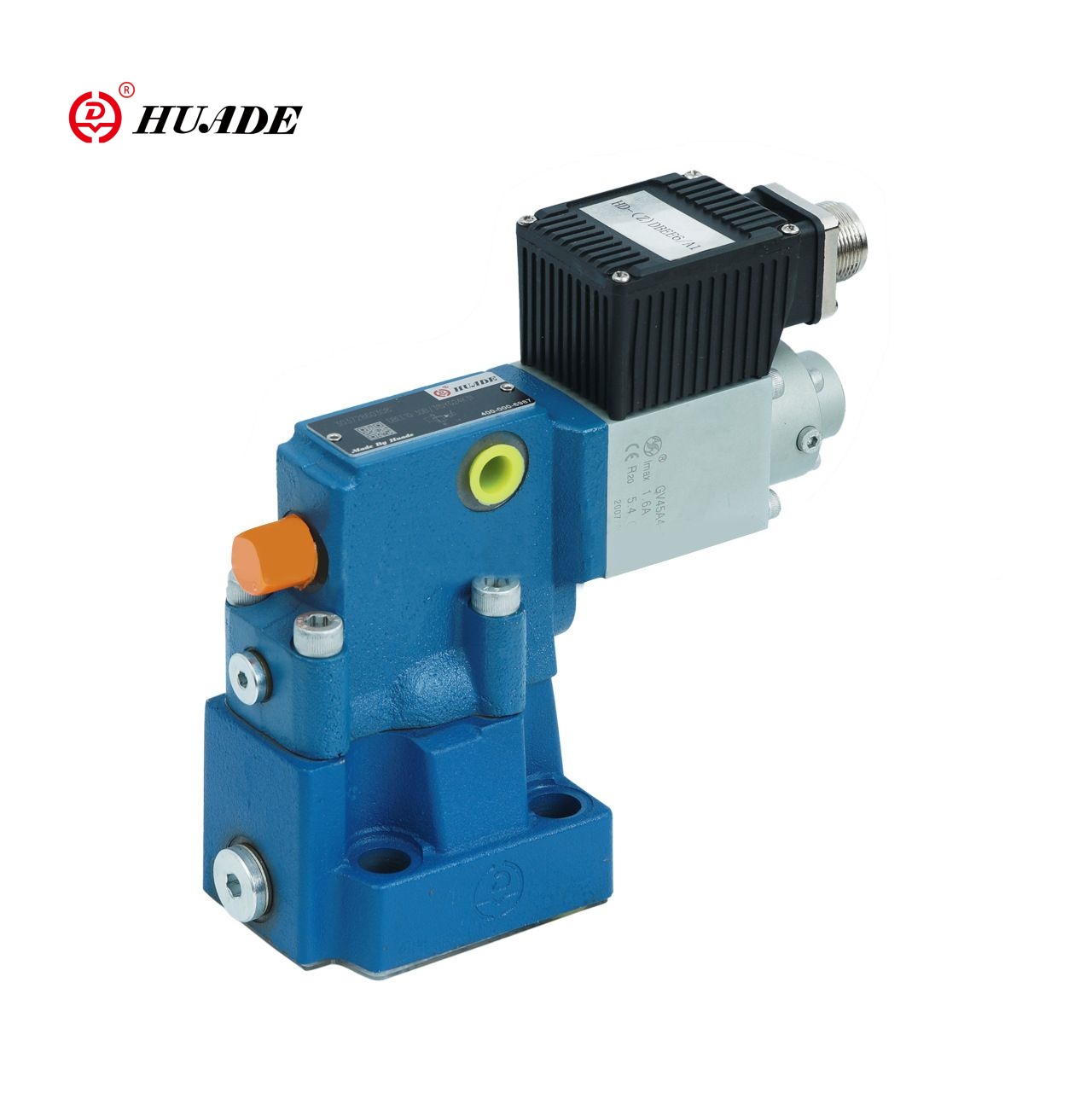

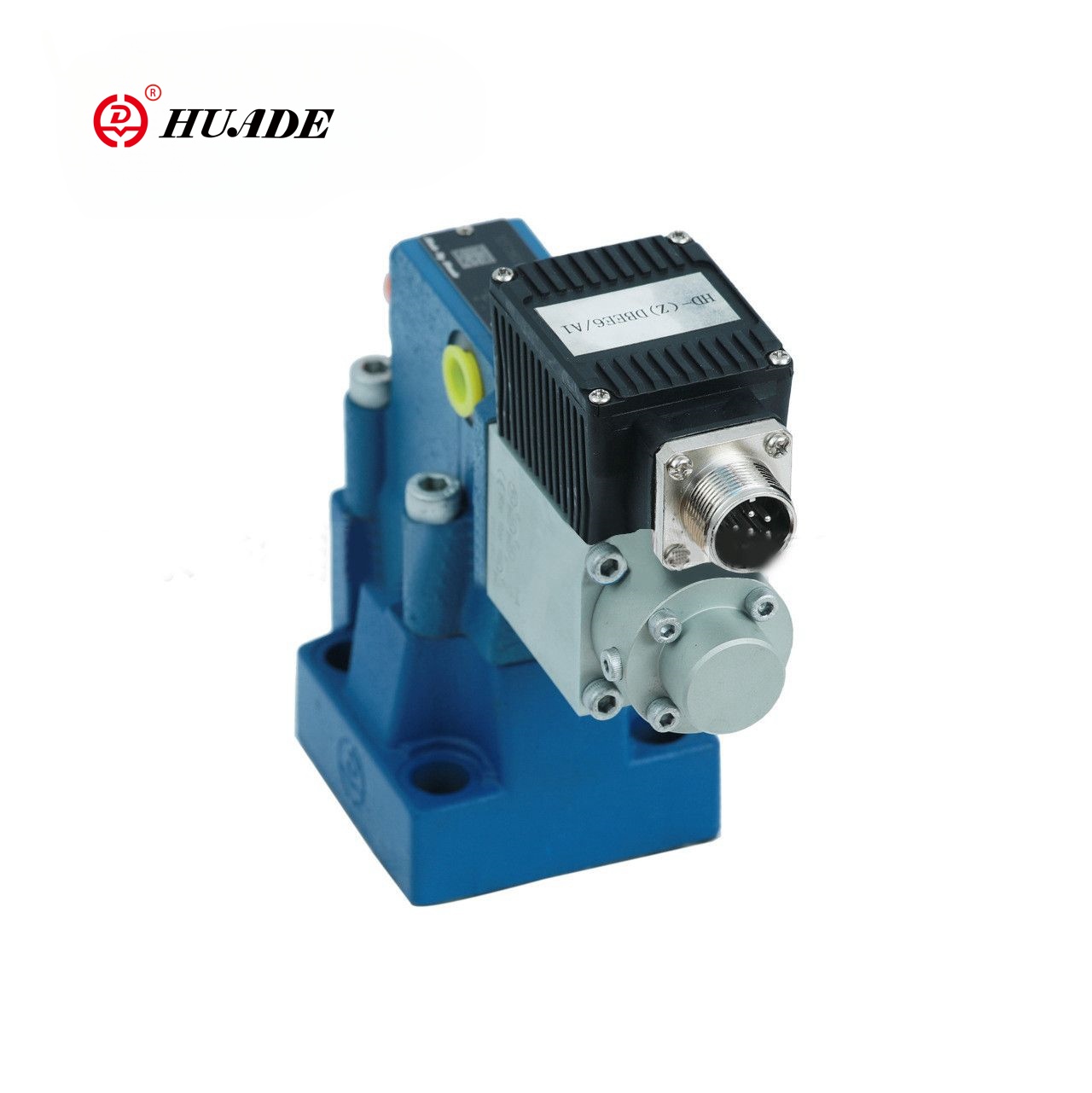

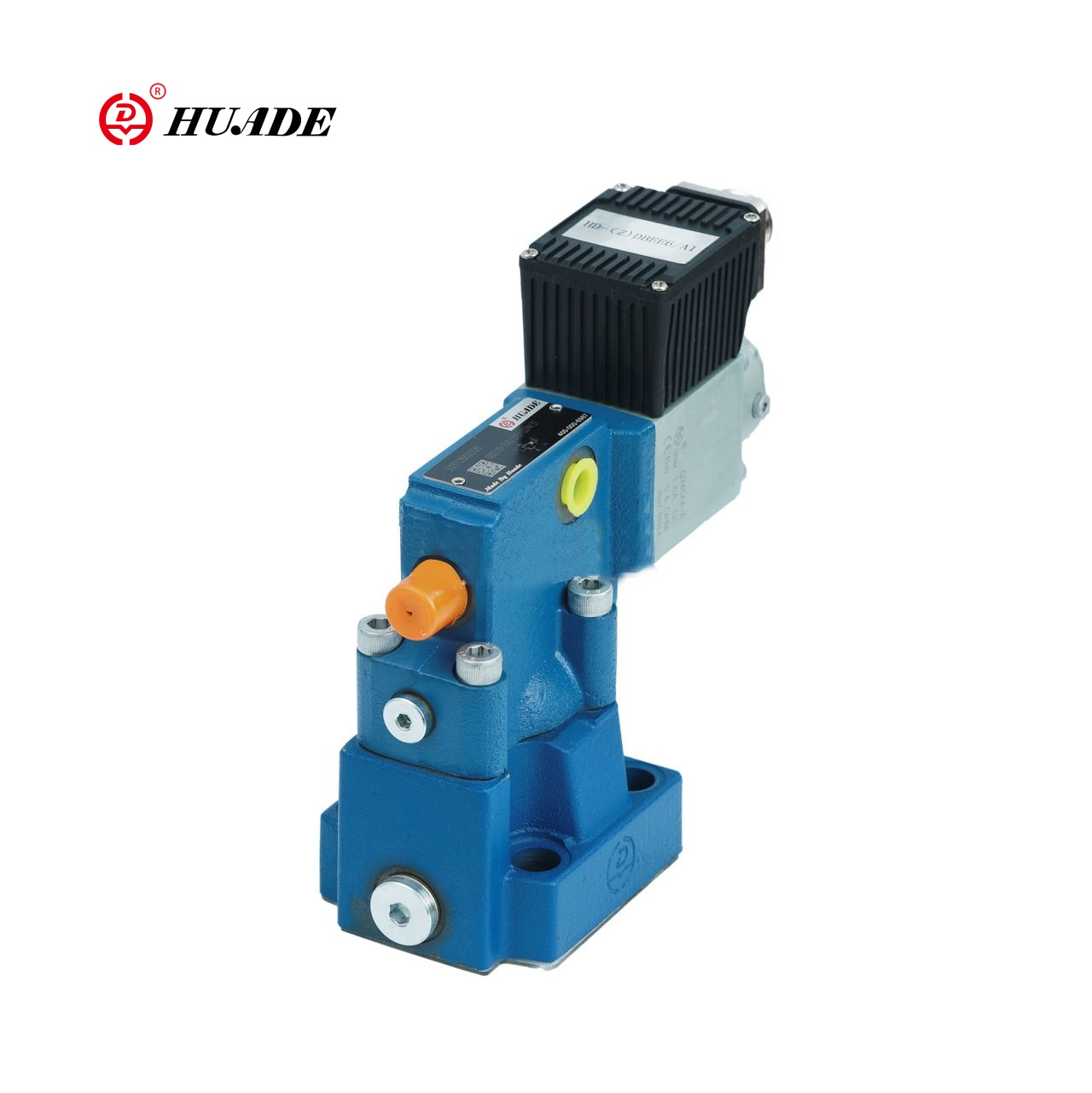

आनुपातिक दबाव राहत वाल्व zdbee-1x

ZDBEE-1X आनुपातिक राहत वाल्व एक पायलट-संचालित राहत वाल्व है, जो कि स्टेपलस सेटिंग और सिस्टम दबाव के सटीक नियंत्रण को प्राप्त करने के लिए एक आनुपातिक सोलनॉइड द्वारा संचालित होता है। यह आनुपातिक वाल्व पूरी तरह से एक ही मॉडल को रेक्स्रोथ से बदल सकता है। Huade हाइड्रोलिक वाल्व Rexroth के समान मानकों को अपनाते हैं, लेकिन कीमत कम है।

आनुपातिक दबाव राहत वाल्व zdbee-1x का उत्पाद पैरामीटर

उत्पाद सुविधा और आनुपातिक दबाव राहत वाल्व zdbee-1x का अनुप्रयोग

विशेषताएँ:

▶ एक सिस्टम दबाव को सीमित करने के लिए वाल्व

▶ आनुपातिक सोलनॉइड के माध्यम से सक्रियण

▶ सबप्लेट माउंटिंग या सैंडविच प्लेट डिजाइन के लिए

एक एकल स्रोत से ▶ वाल्व और नियंत्रण इलेक्ट्रॉनिक्स

▶ एकीकृत नियंत्रण इलेक्ट्रॉनिक्स के साथ HD-ZDBEE प्रकार

①Low उदाहरण कमांड वैल्यू प्रेशर विशेषता वक्र का प्रसार

② undependently समायोज्य ऊपर और नीचे रैंप

आवेदन पत्र:

ZDBEE-1X आनुपातिक राहत वाल्व हाइड्रोलिक सिस्टम के लिए उपयुक्त है जिसमें सटीक दबाव नियंत्रण की आवश्यकता होती है, जैसे कि इंजीनियरिंग मशीनरी, इंजेक्शन मोल्डिंग मशीन, धातुकर्म उपकरण और अन्य क्षेत्रों।

कार्य और आनुपातिक दबाव राहत वाल्व zdbee-1x का खंड

आनुपातिक दबाव राहत वाल्व, प्रकार HD-DBE एक आनुपातिक सोलनॉइड के माध्यम से सक्रिय होते हैं। इन वाल्वों का उपयोग सिस्टम के दबाव को सीमित करने के लिए किया जाता है। इन वाल्वों के साथ, विद्युत कमांड मान के संबंध में सिस्टम के दबाव को समायोजित करना संभव है, जो सीमित होना है।

इन वाल्वों में मूल रूप से एक आनुपातिक सोलनॉइड (1), आवास (2), वाल्व कारतूस (3), स्पूल (4) और पायलट पॉपपेट (8) शामिल हैं। आनुपातिक सोलनॉइड विद्युत प्रवाह को आनुपातिक रूप से एक यांत्रिक बल में परिवर्तित करता है। वर्तमान में वृद्धि से सोलनॉइड बल में इसी वृद्धि का कारण बनता है। सोलनॉइड आर्मेचर चैंबर हाइड्रोलिक द्रव से भरा होता है और दबाव-संतुलित होता है। सिस्टम के दबाव की सेटिंग कमांड वैल्यू के संबंध में आनुपातिक सोलनॉइड्स (1) के माध्यम से की जाती है। पोर्ट पी में सिस्टम से उत्पन्न दबाव स्पूल (4) के दाहिने हाथ की ओर कार्य करता है। एक ही समय में सिस्टम दबाव नियंत्रण रेखा (6) के माध्यम से कार्य करता है जो स्पूल (4) के वसंत भरी हुई तरफ एक छिद्र (5) के साथ फिट किया जाता है। एक और राइफिस (7) के माध्यम से सिस्टम प्रेशर पायलट पॉपपेट (8) पर आनुपातिक सोलनॉइड (1) के बल के खिलाफ कार्य करता है। एक बार जब सिस्टम का दबाव पूर्व-सेट मूल्य पर पहुंच गया है, तो पायलट पॉपपेट (8) अपनी सीट से लिफ्ट। मॉडल के आधार पर, पायलट तेल अब पोर्ट ए (वाई) के माध्यम से या आंतरिक रूप से टैंक में बाहरी रूप से बह सकता है, यह स्पूल (4) के वसंत भरी हुई तरफ दबाव को सीमित करने का प्रभाव है। यदि सिस्टम का दबाव थोड़ा बढ़ता रहता है, तो स्पूल के दाहिने हाथ की तरफ उच्च दबाव स्पूल को बाईं ओर नियंत्रण स्थिति P से T में धकेलता है। न्यूनतम नियंत्रण पर वर्तमान -शून्य के एक कमांड मान के लिए न्यूनतम नियंत्रण में न्यूनतम सेट करने योग्य दबाव सेट किया जाएगा।

आनुपातिक दबाव राहत वाल्व zdbe-1x की संरचना

आनुपातिक दबाव राहत वाल्व zdbee-1x की संरचना

कार्यात्मक डिजाइन के संदर्भ में, आनुपातिक वाल्व ZDBEE-1X मूल रूप से ZDBE आनुपातिक राहत वाल्व से मेल खाता है। एकमात्र अंतर यह है कि आनुपातिक सोलनॉइड एक आवास से सुसज्जित है, जिसके भीतर इलेक्ट्रॉनिक नियंत्रक बनाया गया है। पावर सप्लाई और सेट पॉइंट वोल्टेज प्लग-इन कनेक्टर (11) के माध्यम से प्राप्त होते हैं।

सेट पॉइंट-प्रेशर विशेषता वक्र निर्माता द्वारा न्यूनतम विनिर्माण सहिष्णुता के सिद्धांत के आधार पर पूर्व निर्धारित है। दबाव में वृद्धि और कमी के लिए रैंप समय को संबंधित पोटेंशियोमीटर का उपयोग करके स्वतंत्र रूप से समायोजित किया जा सकता है।

आनुपातिक दबाव राहत वाल्व zdbee-1x का प्रतीक
