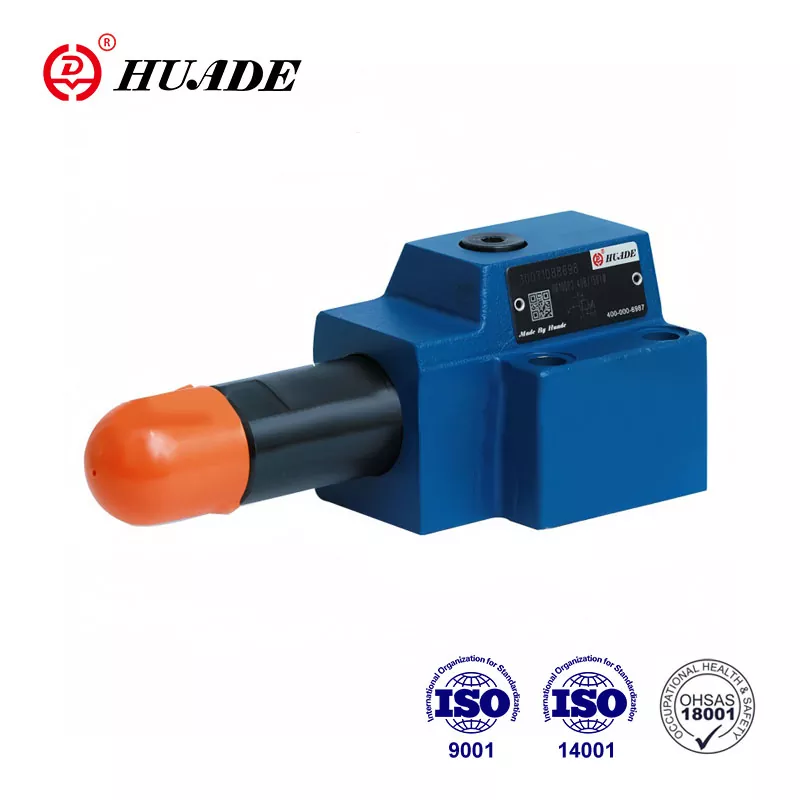

टाइप डीआर 10 डीपी एक दबाव कम करने वाला वाल्व है जिसका उपयोग दबाव को नियंत्रित करने के लिए किया जाता है। तथ्य यह है कि Huade® दबाव वाल्व रेक्सरोथ द्वारा पेश किए गए समान श्रृंखला के उत्पादों को प्रतिस्थापित कर सकते हैं, इसका मुख्य कारण रेक्सरोथ के साथ दीर्घकालिक सहयोग है। अन्य समान ब्रांडों की तुलना में, Huade® उत्पाद प्रौद्योगिकी में अधिक उन्नत और अधिक टिकाऊ हैं। इन दबाव कम करने वाले वाल्वों की कीमतें अपेक्षाकृत सस्ती हैं। फैक्ट्री एक राष्ट्रीय प्रमुख उद्यम है और चीन में इसकी उच्च प्रतिष्ठा है।
|
अधिकतम ऑपरेटिंग दबाव (पोर्ट पी) (एमपीए) |
31.5 तक |
|
अधिकतम. द्वितीयक दबाव (पोर्ट ए) (एमपीए) |
2.5 तक; 7.5 तक; 15.0 तक; 21.0 तक; 31.5 तक |
|
अधिकतम पिछला दबाव (पोर्ट टी(वाई)) (एमपीए) |
16 तक |
|
अधिकतम प्रवाह (एल/मिनट) |
80 तक |
|
दबाव द्रव खनिज तेल |
खनिज तेल (एनबीआर सील के लिए) या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|
श्यानता सीमा(मिमी ²/सेकेंड) |
10~800 |
|
दबाव द्रव-तापमान सीमा(℃) |
-30 से +80 |
|
संदूषण की डिग्री (उम) |
द्रव के संदूषण की अधिकतम अनुमेय डिग्री एनएएस 1638 वर्ग 9 है। |
|
वजन (किलो) |
लगभग 3 |
विशेषताएँ:
▶ सबप्लेट माउंटिंग के लिए
▶ 4 दबाव श्रेणियाँ
▶ 4 सेटिंग तत्व
. रोटरी घुंडी
. हेक्स. सुरक्षात्मक टोपी के साथ सिर की आस्तीन
. स्केल के साथ लॉक करने योग्य रोटरी नॉब
. पैमाने के साथ रोटरी घुंडी
▶ प्रेशर गेज पोर्ट के साथ
▶ वैकल्पिक नॉन रिटर्न वाल्व
▶ डीआईएन 24 340, फॉर्म डी, आईएसओ 5781 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
आवेदन पत्र:
दबाव कम करने वाले वाल्व प्रकार DR 6 DP का उपयोग सिस्टम दबाव को कम करने के लिए किया जाता है।
वाल्व प्रकार डीआर 10 डीपी 3-तरफ़ा डिज़ाइन का एक प्रत्यक्ष संचालित वाल्व है, जिसमें कम दबाव वाले पक्ष पर दबाव राहत कार्य होता है।
दबाव सेटिंग दबाव सेटिंग तत्व (1) के माध्यम से होती है।
आराम की स्थिति में, वाल्व सामान्य रूप से खुला रहता है, और तरल पदार्थ पोर्ट बी से पोर्ट ए तक बिना किसी बाधा के प्रवाहित हो सकता है। पोर्ट ए में दबाव, नियंत्रण रेखा (4) के माध्यम से स्पूल (2) के अंत में भी मौजूद होता है, जो संपीड़न स्प्रिंग का विरोध करता है ( 3). जब पोर्ट ए में दबाव स्प्रिंग (3) पर निर्धारित दबाव स्तर तक पहुंच जाता है, तो स्पूल (2) नियंत्रण स्थिति में चला जाता है और पोर्ट ए में दबाव को स्थिर रखता है।
वाल्व को नियंत्रित करने के लिए तरल पदार्थ नियंत्रण ड्रिलिंग के माध्यम से पोर्ट ए से लिया जाता है।
यदि बाहरी ताकतों के कारण पोर्ट ए में दबाव और भी बढ़ जाता है, तो स्पूल (2) संपीड़न स्प्रिंग (3) की ओर और भी आगे बढ़ जाता है।
इससे नियंत्रण स्पूल(2) से टैंक (पोर्ट वाई) तक नियंत्रण भूमि(5) पर एक प्रवाह पथ खुल जाता है। दबाव में और वृद्धि को रोकने के लिए पर्याप्त तरल पदार्थ टैंक में प्रवाहित होता है।
स्प्रिंग चैम्बर (6) को पोर्ट वाई के माध्यम से बाहरी टैंक में डाला जाता है।
पोर्ट ए से पोर्ट बी तक मुक्त प्रवाह की अनुमति देने के लिए एक वैकल्पिक नॉन रिटर्न वाल्व (7) उपलब्ध है।
एक दबाव नापने का यंत्र कनेक्शन(8), द्वितीयक दबाव की निगरानी की अनुमति देता है।
