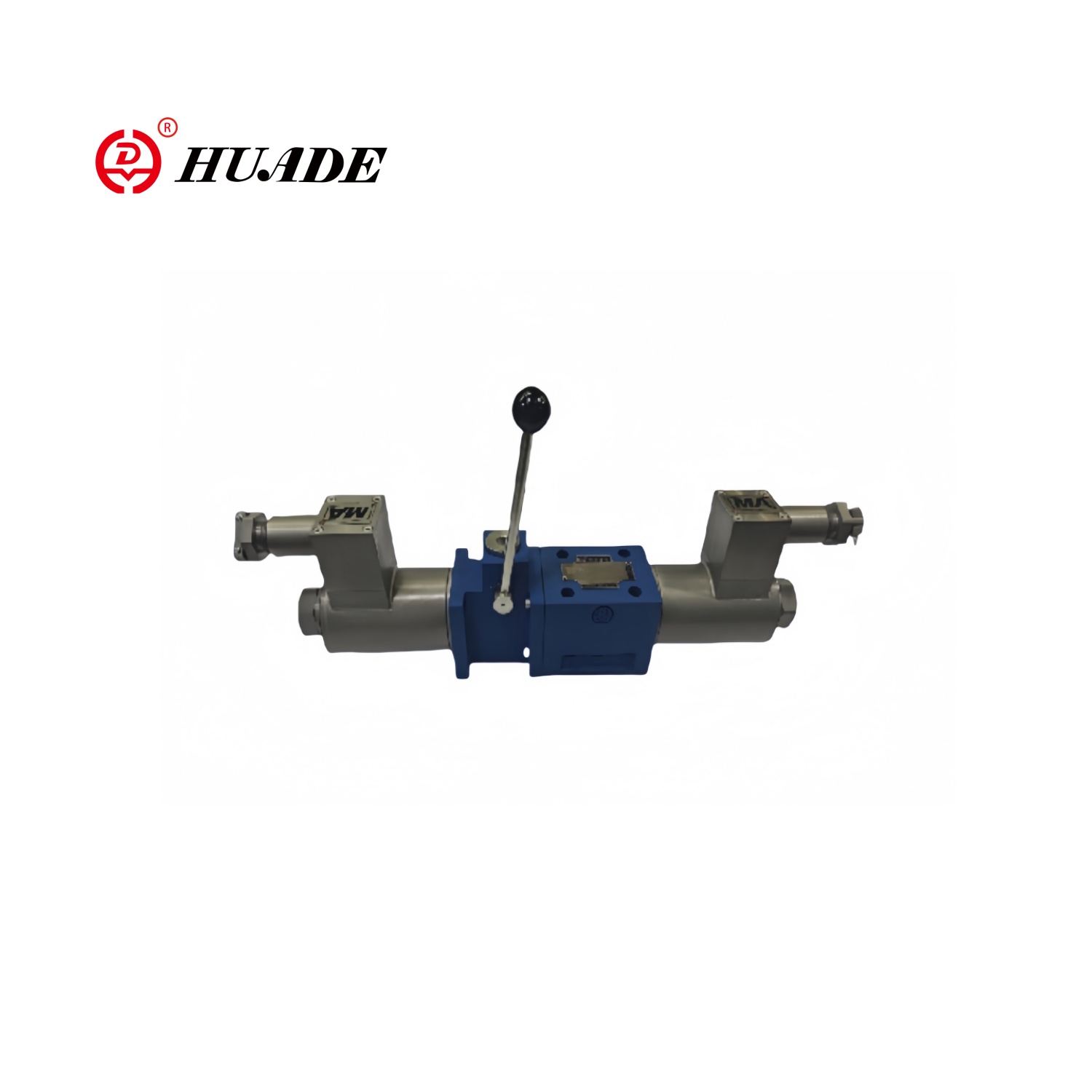

विस्फोट-प्रूफ सोलनॉइड वाल्व संभाल के साथ 4WEM10

आपातकालीन संभाल के साथ विस्फोट-प्रूफ सोलनॉइड वाल्व 4WEM10 एक औद्योगिक वाल्व है जिसे विशेष रूप से ज्वलनशील और विस्फोटक वातावरण के लिए डिज़ाइन किया गया है। सोलनॉइड वाल्व 4WEM10 का सामान्य वोल्टेज 24VDC या 220VAC है, और विस्फोट-प्रूफ कॉइल को ऑन-साइट बिजली की आपूर्ति से मेल खाना चाहिए। जब स्वचालित नियंत्रण विफल हो जाता है, तो आपातकालीन हैंडल रिसाव या विस्फोट को रोकने के लिए जल्दी से काट सकता है या वाल्व खोल सकता है।

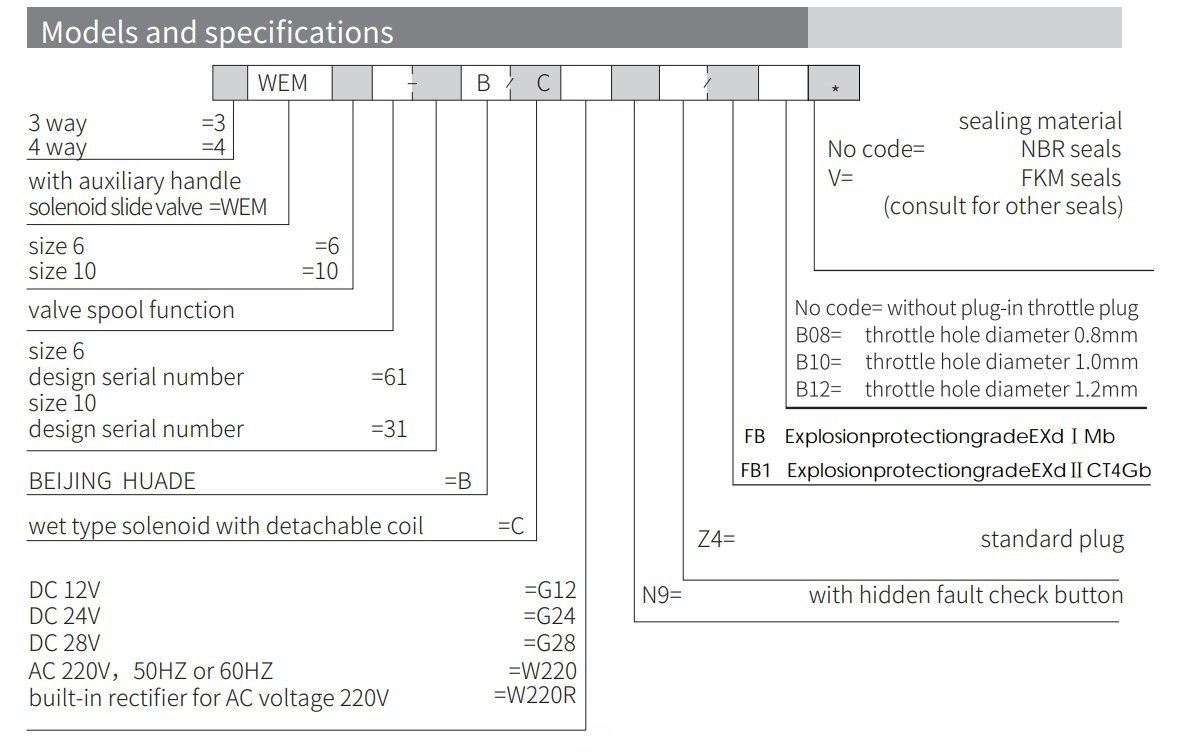

विस्फोट-प्रूफ सोलनॉइड वाल्व का उत्पाद पैरामीटर 4WEM10 के साथ

उत्पाद सुविधा और विस्फोट-प्रूफ सोलनॉइड वाल्व का अनुप्रयोग 4WEM10 के साथ

विशेषताएँ:

▶ आकार 6 से 10

▶ अधिकतम काम का दबाव 350 बार

▶ अधिकतम कार्य प्रवाह दर 120 एल/मिनट

Solenoid और मैनुअल द्वारा नियंत्रित प्रवाह का उद्घाटन, समापन और दिशा

वियोज्य कॉइल के साथ ▶ वेट-पिन सोलनॉइड

▶ सोलनॉइड 90 ° घुमा सकता है

▶ सबप्लेट माउंटिंग

आवेदन पत्र:

आपातकालीन हैंडल 4WEM10 के साथ सोलनॉइड दिशात्मक वाल्व का उपयोग व्यापक रूप से रिफाइनरियों और रासायनिक संयंत्रों, गैस वितरण स्टेशनों, एलएनजी भंडारण टैंक, कोयला खदान गैस निष्कर्षण प्रणाली और भूमिगत वेंटिलेशन पाइपलाइनों के पाइपलाइन सिस्टम, आयात और निर्यात पाइपलाइनों में किया जाता है।

धारा और विस्फोट-प्रूफ सोलनॉइड वाल्व का प्रतीक 4WEM10 के साथ

WEMM प्रकार दिशात्मक वाल्व एक दिशात्मक स्पूल वाल्व है जो सोलनॉइड और ऑपरेटिंग हैंडल द्वारा संचालित होता है। यह तरल प्रवाह के उद्घाटन, समापन और प्रवाह की दिशा को नियंत्रित करता है।

हैंडल 4WEM10 के साथ विस्फोट-प्रूफ सोलनॉइड वाल्व मुख्य रूप से एक वाल्व बॉडी (1), एक या दो सोलनोइड्स (2), एक वाल्व स्पूल (3), एक रीसेट स्प्रिंग (4) और एक मैनुअल कंट्रोल डिवाइस से बना है।

सोलनॉइड ऑपरेशन:

जब कोई शक्ति नहीं होती है, तो वाल्व स्पूल (3) रिटर्न स्प्रिंग की कार्रवाई के तहत तटस्थ या मूल स्थिति में होता है। जब सोलनॉइड (2) का बल वाल्व स्पूल (3) पर कार्य करता है, तो इसे बाकी स्थिति से टर्मिनल स्थिति में धकेल दिया जाता है। इस तरह, दबाव का तेल P से A और B से T तक, या P से B तक और A से T तक का संचालन किया जाता है। सोलनॉइड (2) के बाद, रिटर्न स्प्रिंग (4) वाल्व स्पूल (3) को अपनी मूल स्थिति में लौटाता है।

सहायक हैंडल ऑपरेशन:

जब सोलनॉइड को सक्रिय नहीं किया जाता है, तो वाल्व स्पूल (3) को सहायक हैंडल का संचालन करके स्थानांतरित किया जा सकता है। सहायक हैंडल (5) को दाईं ओर मोड़ें, ताकि ऑपरेटिंग बल घूर्णन शाफ्ट (6) से गुजरता हो। बॉल वाल्व कोर (7) और गाइड स्लीव (8) वाल्व स्पूल (3) पर कार्य करते हैं, जिससे यह बाईं ओर ले जाता है। जब सहायक संभाल (5)। शून्य स्थिति में लौटते समय, वाल्व स्पूल (3) रिटर्न स्प्रिंग (9) की कार्रवाई के तहत मूल स्थिति में लौटता है।

संरचना विस्फोट-प्रूफ सोलनॉइड वाल्व संभाल के साथ 4WEM10

के प्रतीक विस्फोट-प्रूफ सोलनॉइड वाल्व संभाल के साथ 4WEM10
