विस्फोट रोधी सोलनॉइड दिशात्मक वाल्व एक उपकरण है जो विद्युत चुम्बकीय बल के माध्यम से द्रव के प्रवाह की दिशा को नियंत्रित करता है। विस्फोट-प्रूफ WE6 श्रृंखला यह सुनिश्चित करने के लिए एक विशेष विस्फोट-प्रूफ डिजाइन को अपनाती है कि यह ज्वलनशील और विस्फोटक वातावरण में चिंगारी या उच्च तापमान का कारण नहीं बनेगी, जिससे विस्फोट से बचा जा सके। यह विस्फोट रोधी सोलनॉइड वाल्व मुख्य रूप से विभिन्न कामकाजी परिस्थितियों की जरूरतों को पूरा करने के लिए हाइड्रोलिक या वायवीय प्रणालियों में तरल पदार्थ के प्रवाह की दिशा को नियंत्रित करने के लिए उपयोग किया जाता है।
|
तकनीकical डेटा |
||
|
स्थिति ठीक करना |
वैकल्पिक | |
| पर्यावरण तापमान रेंज (℃) | -30 से +50 (एनबीआर सील) | |
| -20 से +50 (एफकेएम सील) | ||
| वज़न | एकल सोलनॉइड (किग्रा) | 2.6 |
| डबल सोलनॉइड (किग्रा) | 4.3 | |
| अधिकतम परिचालन दबाव | पोर्ट पी, ए, बी (बार) | 350 |
| पोर्ट टी (बार) | 210 | |
| जब ऑपरेटिंग दबाव अनुमति मान से अधिक हो जाता है, तो स्पूल प्रतीक ए और बी को जल निकासी के लिए पोर्ट टी बनाना होगा | ||
| अधिकतम. प्रवाह-दर (एल/मिनट) | 80 | |
| प्रवाह क्रॉस सेक्शन (तटस्थ स्थिति बदलना) | संस्करण क्यू (मिमी2) | नाममात्र क्षेत्र का लगभग 6% |
| संस्करण डब्ल्यू (मिमी2) | नाममात्र क्षेत्र का लगभग 3% | |
| तरल पदार्थ | एनबीआर और एफकेएम सील के लिए उपयुक्त खनिज तेल | |
| एफकेएम सील के लिए फॉस्फेट एस्टर | ||
| द्रव तापमान सीमा (℃) | -30 से +80 (एनबीआर सील) | |
| -20 से +80 (एफकेएम सील) | ||
| चिपचिपापन रेंज मिमी2/एस | 2.8 से 500 | |
| संदूषण की डिग्री | द्रव संदूषण की अधिकतम अनुमेय डिग्री: कक्षा 9। एनएएस 1638 या 20/18/15, आईएसओ4406 | |
| विद्युतीय आकड़ा | ||
| वोल्टेज का प्रकार | डीसी | |
| उपलब्ध वोल्टेज (वी) | 12, 24, 36, 110 | |
| अनुमेय वोल्टेज (विचलन) % | -15 से +10 | |
| इनपुट पावर (डब्ल्यू) | 30 | |
| सोलनॉइड का संचालन मोड | लगातार काम कर रहे हैं | |
| आईएसओ 6403 के साथ स्विच किया गया समय | चालू (एमएस) | 25 से 45 |
| बंद (एमएस) | 10 से 25 | |
| स्विचित आवृत्ति (समय/घंटा) | 15000 तक | |
| अधिकतम. कुंडल तापमान (℃) | +150 | |
विशेषताएँ:
▶प्रत्यक्ष रूप से संचालित विस्फोट संरक्षण दिशात्मक वाल्व का उपयोग मानक प्रकार के रूप में किया जाता है
▶DIN24 340 माउंटिंग सतह पर एक प्रकार ISO 4401
▶गीला-प्रकार डीसी विस्फोट संरक्षण सोलनॉइड
▶90° घूमने योग्य विस्फोट संरक्षण सोलनॉइड
▶जब कॉइल को बदलना हो तो दबाव-तंग कक्ष को खोलने की आवश्यकता नहीं होती है
आवेदन पत्र:
पेट्रोकेमिकल के क्षेत्र में विस्फोट रोधी सोलनॉइड दिशात्मक वाल्व का व्यापक रूप से उपयोग किया जाता है। पेट्रोकेमिकल उद्योग में, इनका उपयोग मुख्य रूप से तेल और प्राकृतिक गैस जैसे ज्वलनशील और विस्फोटक मीडिया की प्रवाह दिशा को नियंत्रित करने के लिए किया जाता है।
WE टाइप डायरेक्शनल कंट्रोल वाल्व विस्फोट सुरक्षा सोलनॉइड का डायरेक्शनल वाल्व है जिसका उपयोग तेल द्रव की शुरुआत, रोक और प्रवाह दिशा को नियंत्रित करने के लिए किया जाता है।
दिशात्मक नियंत्रण वाल्व में आवास (1), एक या दो सोलनॉइड (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग (4) शामिल होते हैं।
डी-एनर्जीकृत स्थिति में नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग्स (4) (पल्स स्पूल को छोड़कर) के माध्यम से तटस्थ या प्रारंभिक स्थिति में रखा जाता है। नियंत्रण स्पूल (3) गीले पिन सोलनॉइड्स (2) के माध्यम से सक्रिय होता है।
संतोषजनक संचालन की गारंटी के लिए यह सुनिश्चित करने के लिए देखभाल की जानी चाहिए कि सोलनॉइड दबाव कक्ष तेल से भरा हुआ है।
नियंत्रण स्पूल(3) को सोलनॉइड(2) और पुशिंग रॉड(5) द्वारा अपेक्षित स्थिति में ले जाया जाता है, और यह पी से ए और बी से टी या पी से बी और ए से टी तक मुक्त प्रवाह देता है।
जब विस्फोट सुरक्षा सोलनॉइड (2) को बंद कर दिया जाता है, तो नियंत्रण वाल्व तत्व (3) को रीसेट स्प्रिंग (4) द्वारा प्रारंभिक स्थिति में धकेल दिया जाता है।
टाइप 4WE6...61B/O.. (फ़ंक्शंस ए, सी और डी तक सीमित)।
इस प्रकार में तंत्र विस्फोट संरक्षण सोलनॉइड का पता लगाए बिना 2 स्विचिंग स्थिति और 2 दिशात्मक नियंत्रण वाल्व होते हैं।
टाइप 4WE6...61B/0F... पल्स वाल्व (फ़ंक्शंस ए, सी और डी तक सीमित)।
इसमें 2 स्विचिंग पोजीशन, 2 विस्फोट सुरक्षा सोलनॉइड और लोकेटिंग मैकेनिज्म के साथ 1 दिशात्मक नियंत्रण वाल्व शामिल है। 2 स्विचिंग पोजीशन अलग-अलग तय की गई हैं, इसलिए विस्फोट सुरक्षा सोलनॉइड को लगातार विद्युतीकृत करना अनावश्यक है।
कारतूस गला घोंटना
कार्ट्रिज थ्रॉटल आवश्यक है क्योंकि स्विचिंग प्रक्रिया के दौरान वास्तविक प्रवाह वाल्व की प्रदर्शन सीमा से बड़ा हो सकता है। यह कार्ट्रिज थ्रॉटल दिशात्मक नियंत्रण वाल्व के पी चैनल में डाला जाता है।

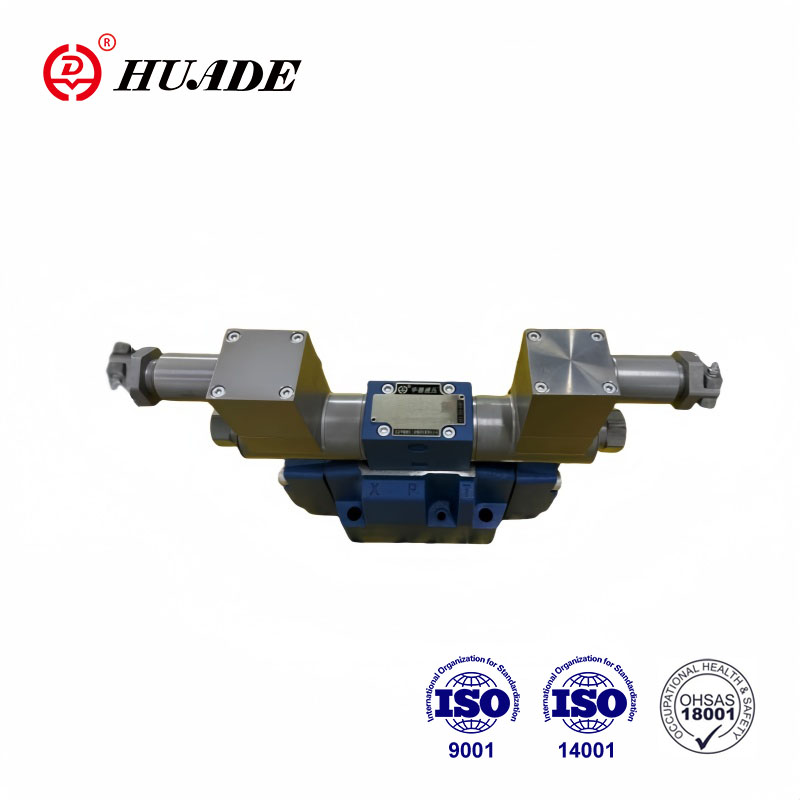

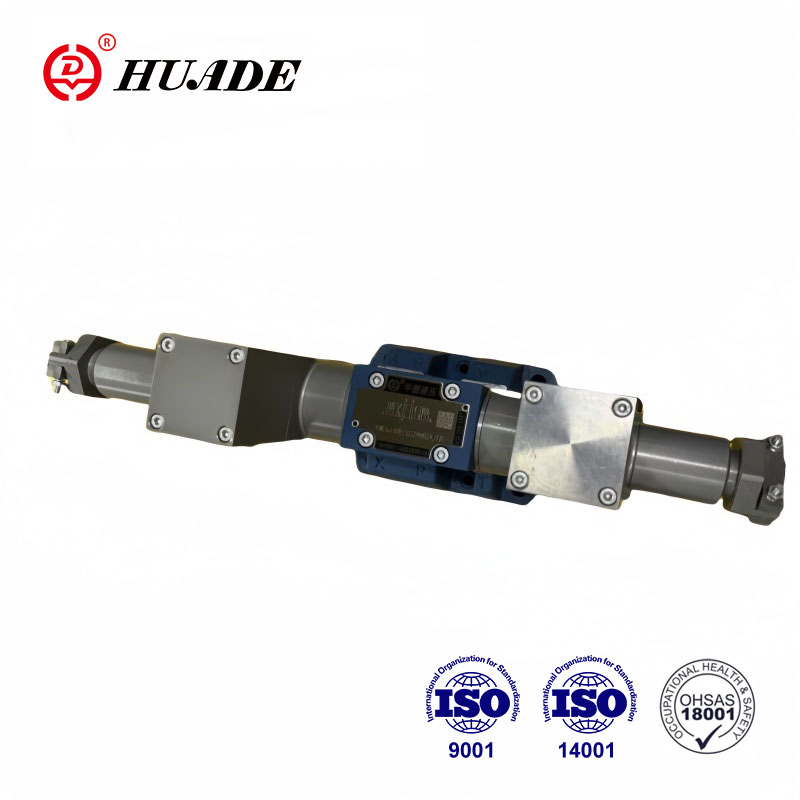

विस्फोट रोधी सोलेनॉइड वाल्व WE6 श्रृंखला की संरचना
