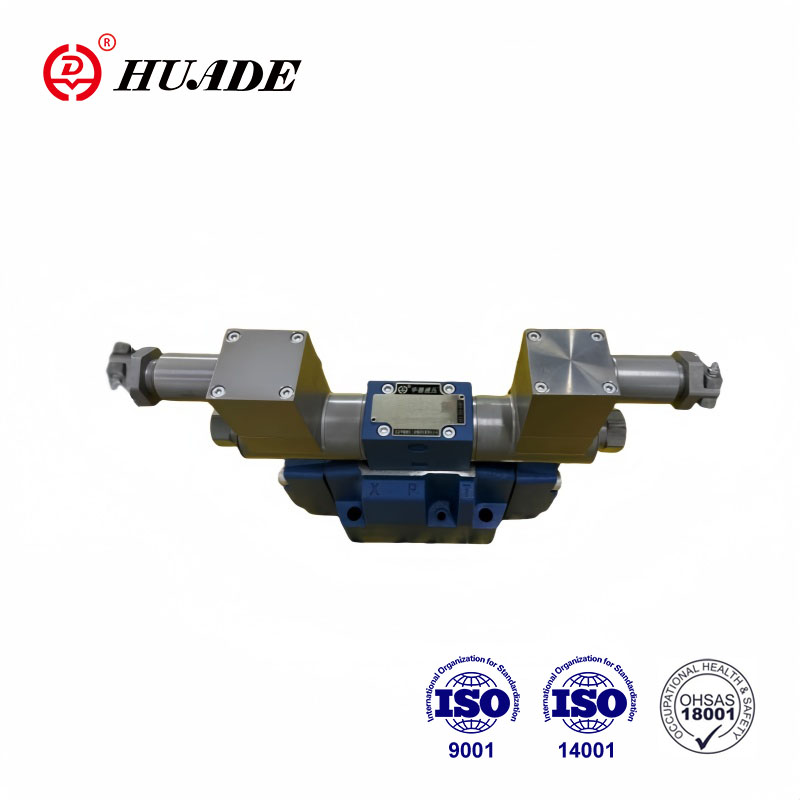

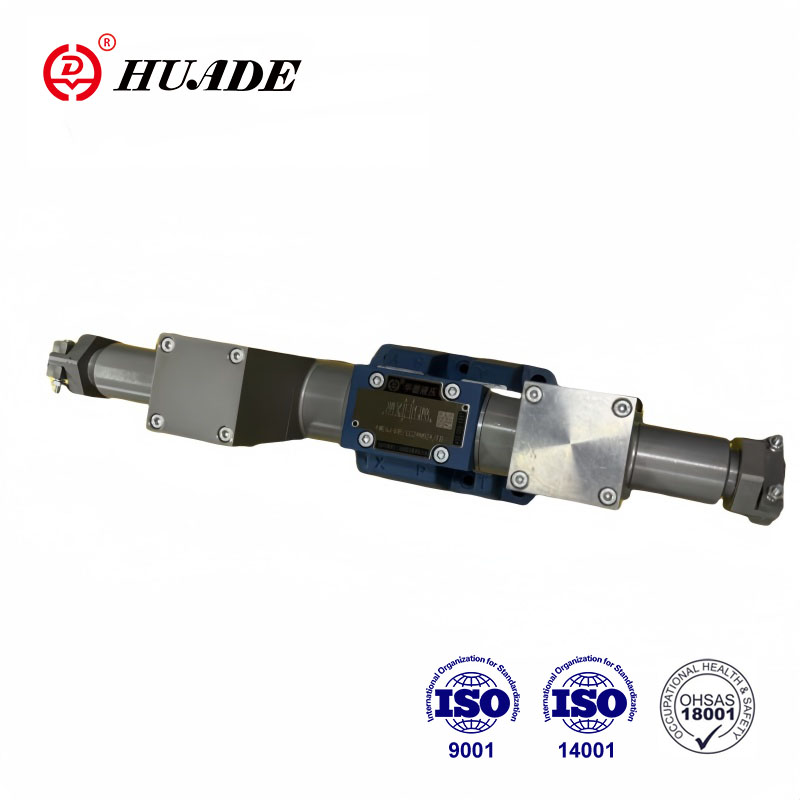

ह्यूडे के विस्फोट-प्रूफ हाइड्रोलिक वाल्व संक्षारण प्रतिरोधी उच्च गुणवत्ता वाली सामग्री का उपयोग करके विशेष डिजाइन और विनिर्माण तकनीक को अपनाते हैं। विस्फोट-रोधी वाल्व WE10 श्रृंखला का व्यापक रूप से खनन, कोयला और रासायनिक उद्योगों जैसे विस्फोट के खतरों वाले स्थानों में उपयोग किया जाता है। Huade चीन में एक विश्वसनीय राष्ट्रीय ब्रांड है। कारखाने में उन्नत उत्पादन तकनीक और परीक्षण उपकरण हैं और उत्पाद की गुणवत्ता पर बहुत ध्यान दिया जाता है।
| तकनीकी डाटा | ||
| स्थिति ठीक करना | वैकल्पिक | |
| पर्यावरण तापमान रेंज (℃) | -30 से +50 (एनबीआर सील) | |
| -20 से +50 (एफकेएम सील) | ||
| वज़न | एकल सोलनॉइड (किग्रा) | 5.9 |
| डबल सोलनॉइड (किग्रा) | 8.9 | |
| अधिकतम परिचालन दबाव | पोर्ट पी, ए, बी (बार) | 350 |
| पोर्ट टी (बार) | 210 | |
| जब ऑपरेटिंग दबाव अनुमति मान से अधिक हो जाता है, तो स्पूल प्रतीक ए और बी को जल निकासी के लिए पोर्ट टी बनाना होगा | ||
| अधिकतम. प्रवाह-दर (एल/मिनट) | 120 | |
| प्रवाह क्रॉस सेक्शन (तटस्थ स्थिति बदलना) | संस्करण वी (मिमी2) | 11(ए/बी →टी);10.3(पी →ए/बी) |
| संस्करण डब्ल्यू (मिमी2) | 2.5(ए/बी→टी) | |
| संस्करण क्यू (मिमी2) | 5.5(ए/बी →टी) | |
| तरल पदार्थ | एनबीआर और एफकेएम सील के लिए उपयुक्त खनिज तेल | |
| एफकेएम सील के लिए फॉस्फेट एस्टर | ||
| द्रव तापमान सीमा (℃) | -30 से +80 (एनबीआर सील) | |
| -20 से +80 (एफकेएम सील) | ||
| चिपचिपापन रेंज मिमी2/एस | 2.8 से 500 | |
| संदूषण की डिग्री | द्रव संदूषण की अधिकतम अनुमेय डिग्री: कक्षा 9। एनएएस 1638 या 20/18/15, आईएसओ4406 | |
| विद्युतीय आकड़ा | ||
| वोल्टेज का प्रकार | डीसी | |
| उपलब्ध वोल्टेज (वी) | 12, 24, 36, 110 | |
| वोल्टेज सहनशीलता (नाममात्र वोल्टेज) % | -15 से +10 | |
| बिजली की खपत (डब्ल्यू) | 35 | |
| साइकिल शुल्क | निरंतर | |
| आईएसओ 6403 के साथ स्विच किया गया समय | चालू (एमएस) | 45 से 60 |
| बंद (एमएस) | 20 से 30 | |
| स्विचित आवृत्ति (समय/घंटा) | 15000 तक | |
| DIN 40050 के अनुसार सुरक्षा वर्ग | आईपी65 | |
| अधिकतम. कुंडल तापमान (℃) | +150 | |
विशेषताएँ:
▶प्रत्यक्ष रूप से संचालित विस्फोट-प्रतिरोधी सोलनॉइड ऑपरेशन दिशा स्लाइड वाल्व का उपयोग मानक के रूप में किया जाता है
▶DIN24 340 माउंटिंग सतह पर एक प्रकार ISO 4401
▶गीला-प्रकार डीसी विस्फोट संरक्षण सोलनॉइड
▶90° घूमने योग्य विस्फोट संरक्षण सोलनॉइड
▶जब कॉइल को बदलना हो तो दबाव-तंग कक्ष को खोलने की आवश्यकता नहीं है
आवेदन पत्र:
WE टाइप विस्फोट-प्रूफ वाल्व विस्फोट सुरक्षा सोलनॉइड का दिशात्मक वाल्व है जिसका उपयोग तेल तरल पदार्थ की शुरुआत, रोक और प्रवाह दिशा को नियंत्रित करने के लिए किया जाता है।
दिशात्मक नियंत्रण वाल्व में आवास (1), एक या दो सोलनॉइड (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग (4) शामिल होते हैं। डी-एनर्जेटिक स्थिति में नियंत्रण स्पूल(3) को रिटर्न स्प्रिंग्स(4) (पल्स स्पूल को छोड़कर) के माध्यम से तटस्थ या प्रारंभिक स्थिति में रखा जाता है। नियंत्रण स्पूल (3) गीले पिन सोलनॉइड्स (2) के माध्यम से सक्रिय होता है।
संतोषजनक संचालन की गारंटी के लिए यह सुनिश्चित करने के लिए देखभाल की जानी चाहिए कि सोलनॉइड दबाव कक्ष तेल से भरा हुआ है।
नियंत्रण स्पूल(3) को सोलनॉइड(2) और पुशिंग रॉड(5) द्वारा अपेक्षित स्थिति में ले जाया जाता है, और
यह P से A और B से T या P से B और A से T तक मुक्त-प्रवाह देता है।
जब विस्फोट सुरक्षा सोलनॉइड (2) को बंद कर दिया जाता है, तो नियंत्रण वाल्व तत्व (3) को धक्का दिया जाता है
स्प्रिंग (4) को रीसेट करके प्रारंभिक स्थिति में।
विस्फोट रोधी सोलेनॉइड वाल्व WE10 की संरचना
प्रतीक
