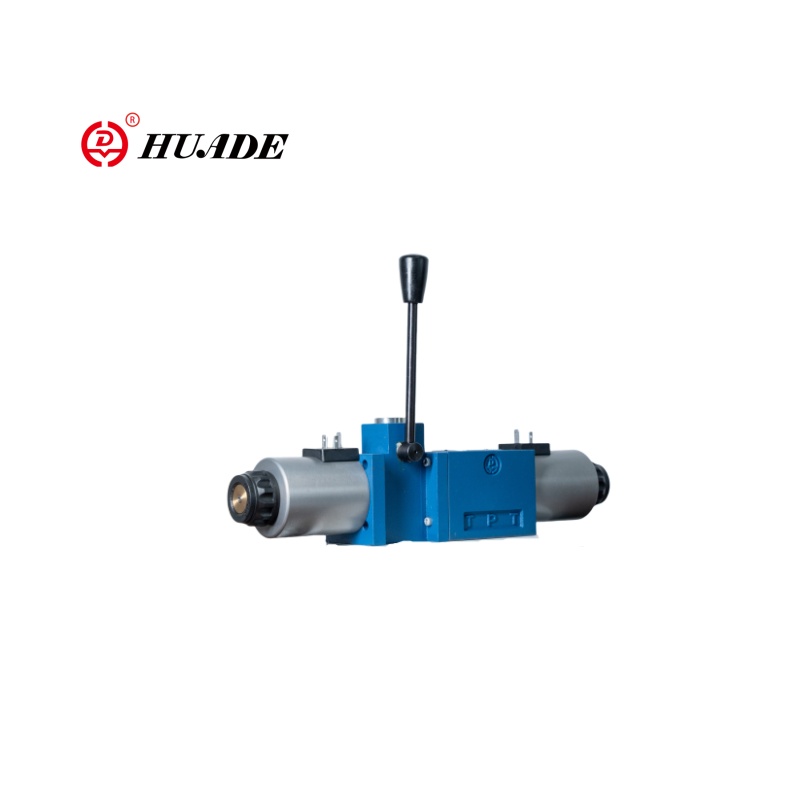

विस्फोट-प्रूफ सोलनॉइड वाल्व संभाल के साथ 4wem6

हैंडल 4WEM6 के साथ विस्फोट-प्रूफ सोलनॉइड वाल्व सोलनॉइड नियंत्रण और मैनुअल आपातकालीन संचालन दोनों के साथ एक दोहरी-कार्य दिशात्मक नियंत्रण वाल्व है। विस्फोट-प्रूफ सोलनॉइड वाल्व 4WEM6 का व्यापक रूप से औद्योगिक हाइड्रोलिक और वायवीय प्रणालियों में उपयोग किया जाता है, जिन्हें विश्वसनीय दिशात्मक नियंत्रण और आपातकालीन गलती से निपटने की आवश्यकता होती है।

विस्फोट-प्रूफ सोलनॉइड वाल्व 4WEM 6 हैंडल के साथ स्टेनलेस स्टील या कॉपर मिश्र धातु वाल्व बॉडी को अपनाता है, जो संक्षारण-प्रतिरोधी और उच्च दबाव-प्रतिरोधी है। जब उपयोग किया जाता है, तो बिजली की विफलता, कॉइल विफलता या स्वचालित प्रणाली की विफलता के मामले में, वाल्व को सिस्टम सुरक्षा सुनिश्चित करने के लिए सीधे यंत्रवत् संचालन द्वारा संचालित किया जा सकता है।

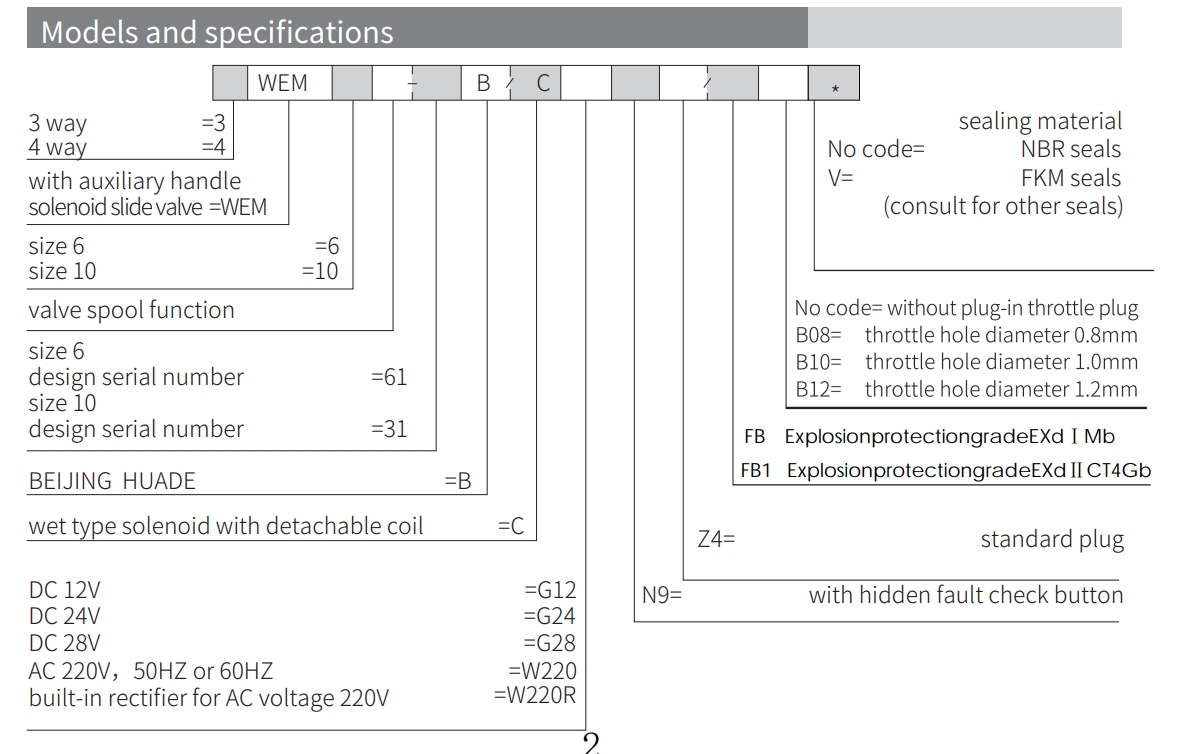

विस्फोट-प्रूफ सोलनॉइड वाल्व का उत्पाद पैरामीटर 4WEM6 के साथ

उत्पाद सुविधा और विस्फोट-प्रूफ सोलनॉइड वाल्व का अनुप्रयोग 4WEM6 के साथ

विशेषताएँ:

Solenoid और मैनुअल द्वारा नियंत्रित प्रवाह का उद्घाटन, समापन और दिशा

वियोज्य कॉइल के साथ ▶ वेट-पिन सोलनॉइड

▶ सोलनॉइड 90 ° घुमा सकता है

▶ सबप्लेट माउंटिंग

आवेदन पत्र:

4WEM6 विस्फोट-प्रूफ सोलनॉइड वाल्व के साथ व्यापक रूप से पेट्रोकेमिकल, प्राकृतिक गैस और ईंधन गैस, दवा और कोटिंग, खनन और धूल के वातावरण, सैन्य और एयरोस्पेस उद्योगों में उपयोग किया जाता है।

धारा और विस्फोट-प्रूफ सोलनॉइड वाल्व का प्रतीक संभाल के साथ 4WEM6

WEMM प्रकार दिशात्मक वाल्व एक दिशात्मक स्पूल वाल्व है जो सोलनॉइड और ऑपरेटिंग हैंडल द्वारा संचालित होता है। यह तरल प्रवाह के उद्घाटन, समापन और प्रवाह की दिशा को नियंत्रित करता है।

यह मुख्य रूप से एक वाल्व बॉडी (1), एक या दो सोलनोइड्स (2), एक वाल्व स्पूल (3), एक रीसेट स्प्रिंग (4) और एक मैनुअल कंट्रोल डिवाइस से बना है।

सोलनॉइड ऑपरेशन:

जब कोई शक्ति नहीं होती है, तो वाल्व स्पूल (3) रिटर्न स्प्रिंग की कार्रवाई के तहत तटस्थ या मूल स्थिति में होता है। जब सोलनॉइड (2) का बल वाल्व स्पूल (3) पर कार्य करता है, तो इसे बाकी स्थिति से टर्मिनल स्थिति में धकेल दिया जाता है। इस तरह, दबाव का तेल P से A और B से T तक, या P से B तक और A से T तक का संचालन किया जाता है। सोलनॉइड (2) के बाद, रिटर्न स्प्रिंग (4) वाल्व स्पूल (3) को अपनी मूल स्थिति में लौटाता है।

सहायक हैंडल ऑपरेशन:

जब सोलनॉइड को सक्रिय नहीं किया जाता है, तो वाल्व स्पूल (3) को सहायक हैंडल का संचालन करके स्थानांतरित किया जा सकता है। सहायक हैंडल (5) को दाईं ओर मोड़ें, ताकि ऑपरेटिंग बल घूर्णन शाफ्ट (6) से गुजरता हो। बॉल वाल्व कोर (7) और गाइड स्लीव (8) वाल्व स्पूल (3) पर कार्य करते हैं, जिससे यह बाईं ओर ले जाता है। जब सहायक संभाल (5)। शून्य स्थिति में लौटते समय, वाल्व स्पूल (3) रिटर्न स्प्रिंग (9) की कार्रवाई के तहत मूल स्थिति में लौटता है।

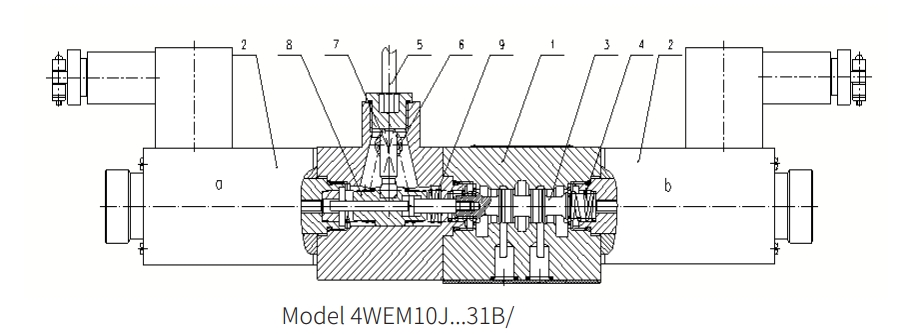

संरचना विस्फोट-प्रूफ सोलनॉइड वाल्व संभाल के साथ 4wem6

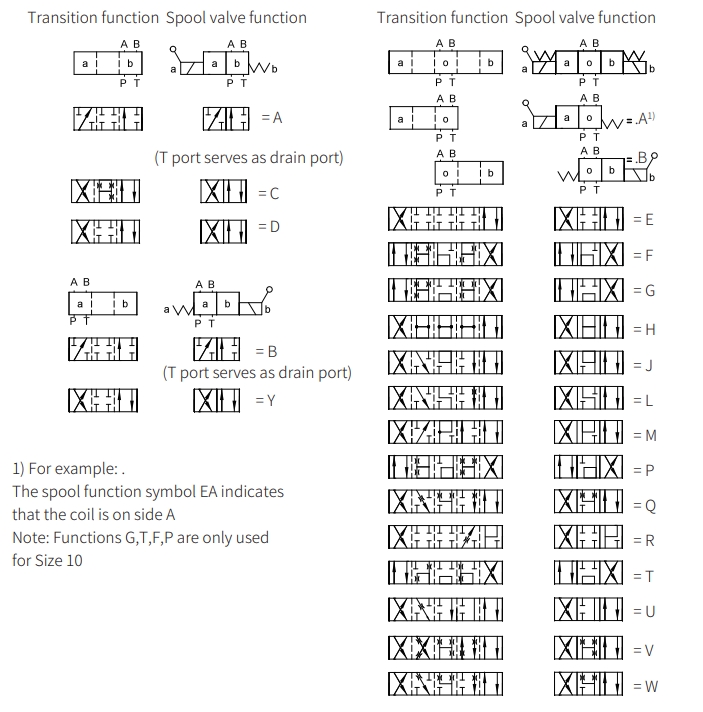

के प्रतीक विस्फोट-प्रूफ सोलनॉइड वाल्व संभाल के साथ 4wem6
