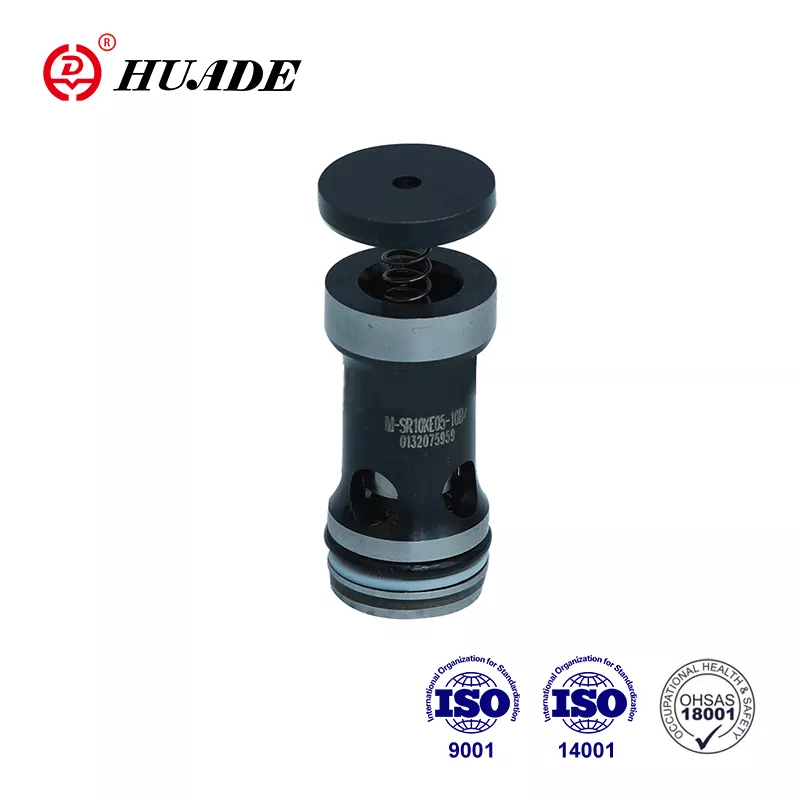

1979 में चीनी और जर्मन सरकारों के बीच रणनीतिक साझेदारी के माध्यम से स्थापित, कंपनी ने रेक्स्रोथ से अत्याधुनिक तकनीक को शामिल किया है। Huade® कार्ट्रिज वाल्व M-SR उसी श्रृंखला के रेक्स्रोथ उत्पादों का विकल्प है। यह लागत प्रभावी है. सभी उत्पादों को फैक्ट्री छोड़ने से पहले सख्त परीक्षण से गुजरना पड़ता है और वाटरप्रूफ पैकेजिंग के साथ मानक कार्टन में पैक किया जाता है। एक वर्ष की गारंटी अवधि के भीतर, इसकी मरम्मत निःशुल्क है। हुआडे आईएसओ9001, आईएसओ14001 और आईएसओ45001 जैसे अंतरराष्ट्रीय मानकों पर खरा उतरा है। Huade® कार्ट्रिज वाल्व M-SR का प्रदर्शन विश्वसनीय है और यह पहले से ही चीनी उपभोक्ताओं के बीच लोकप्रिय है। यह चीन का एक प्रसिद्ध राष्ट्रीय ब्रांड है।
|
तकनीकी डेटा (इन मापदंडों के बाहर के अनुप्रयोगों के लिए, कृपया हमसे परामर्श करें!) |
|
|
अधिकतम. दबाव ----------------------(एमपीए) |
31.5 तक |
|
क्रैकिंग दबाव (एमपीए) |
विशिष्ट वक्र देखें |
|
अधिकतम. प्रवाह (एल/मिनट) |
विशिष्ट वक्र देखें |
|
परिचालन द्रव |
खनिज तेल या फॉस्फेट एस्टर |
|
दबाव द्रव तापमान रेंज（℃） |
-30～+80 |
|
श्यानता सीमा (मिमी2/सेकेंड) |
2.8 से 500 |
|
तरल पदार्थ की सफाई |
दबाव द्रव के संदूषण की अधिकतम अनुमेय डिग्री एनएएस 1638 कैस 9 है। इसलिए हम β10≥75 की न्यूनतम अवधारण दर वाले फ़िल्टर की अनुशंसा करते हैं। |
विशेषताएँ:
▶ समकोण चेक वाल्व कार्ट्रिज के रूप में मैनिफोल्ड ब्लॉकों में स्थापना के लिए
▶ एक दिशा में रिसाव मुक्त समापन
▶ 6 उद्घाटन दबाव, वैकल्पिक
आवेदन पत्र:
इसका उपयोग मुख्य रूप से पंप के आउटलेट में बैक प्रेशर और साइड थ्रू वाल्व के रूप में किया जाता है।
4. कार्ट्रिज वाल्व एम-एसआर के कार्य, अनुभाग, प्रतीक
चेक वाल्व कार्ट्रिज प्रकार एम-एसआर का कार्य एक दिशा में प्रवाह को कुशलतापूर्वक निर्धारित करना और विपरीत दिशा में मुक्त प्रवाह की अनुमति देना है।

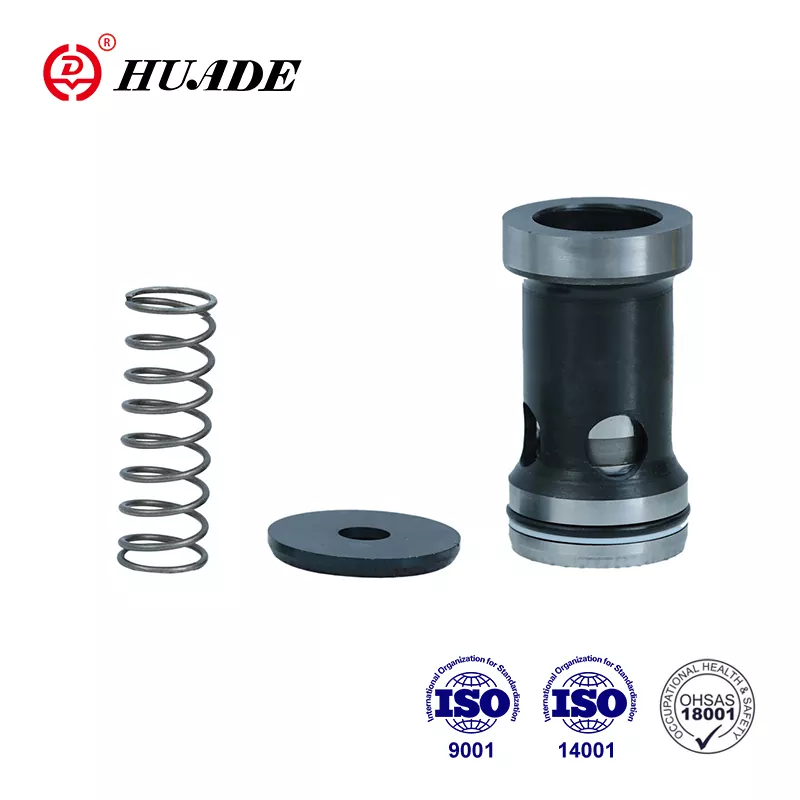

वाल्व जिसमें वाल्व स्लीव(1), स्पूल (2), स्प्रिंग सीट(3) और स्प्रिंग्स(4) शामिल हैं।
प्रतीक
संरचना आरेख
1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।
2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए।
3. फैक्ट्री छोड़ते समय बिना सबप्लेट वाले उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।
4. वाल्व फिक्सिंग स्क्रू उच्च तीव्रता स्तर (कक्षा 10.9) का होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उनका उपयोग करें।
5. वाल्व से जुड़ी सतह का खुरदरापन 0.8 होना आवश्यक है।
6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
