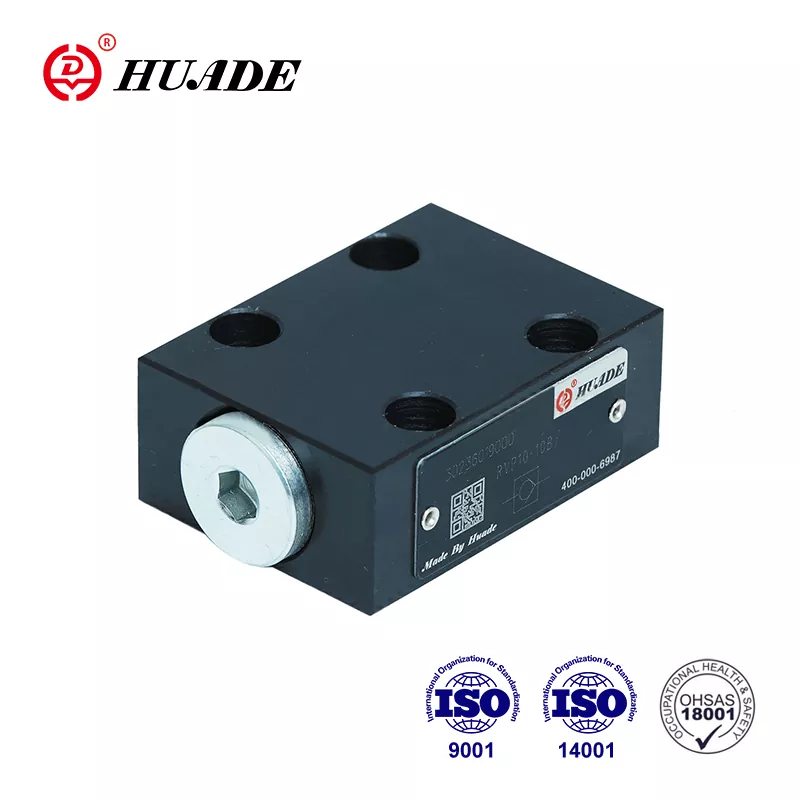

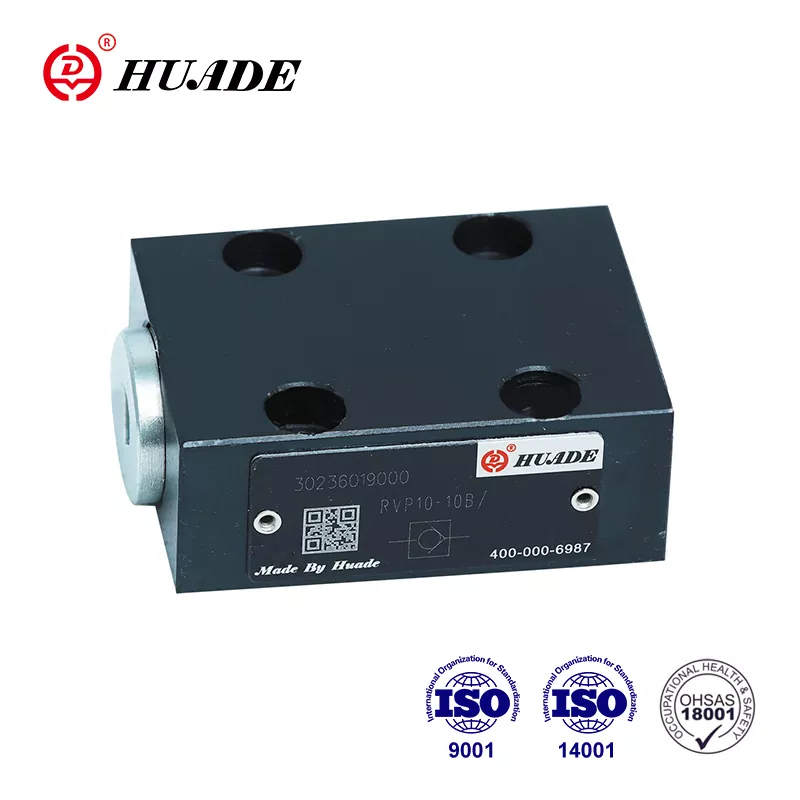

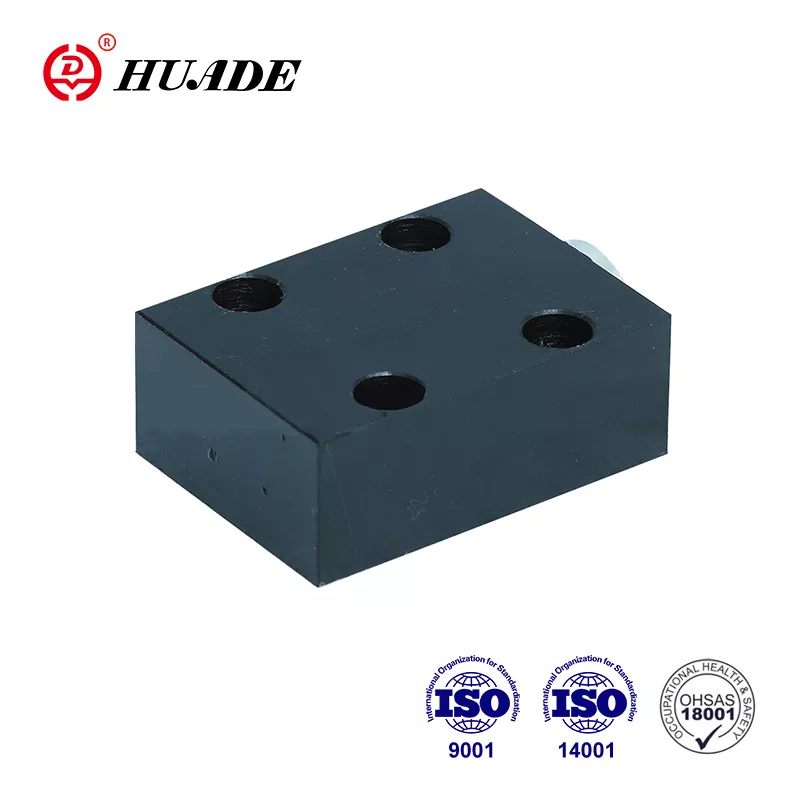

हाइड्रोलिक ट्रांसमिशन और कंट्रोल टेक्नोलॉजी के चीन के प्रमुख निर्माता के रूप में, Huade ने 1979 से 7 वर्षों से अधिक के लिए Rexroth के साथ सहयोग किया है। Huade® चेक वाल्व RVP 16 REXROTH के RVP 16 को पूरी तरह से दोहरा सकते हैं। Huade की कमोडिटी अंतर्राष्ट्रीय मानकों को पूरा करती है, अर्थात् ISO9001, ISO14001 और OH SAS18001। कारखाने के पास कारखाने छोड़ने से पहले सभी उत्पादों की उत्कृष्ट गुणवत्ता सुनिश्चित करने के लिए एक अच्छा निरीक्षण प्रणाली है। Huade® चेक वाल्व RVP 16 का व्यापक रूप से इंजीनियरिंग और निर्माण मशीनरी, धातुकर्म, मशीन टूल्स, पर्यावरण संरक्षण, शिपबिल्डिंग, एयरोस्पेस, रेल ट्रांजिट, पेट्रोलियम और पेट्रोकेमिकल, सैन्य उद्योग और अन्य क्षेत्रों में उपयोग किया जा सकता है। यह चीन में एक प्रसिद्ध राष्ट्रीय ब्रांड है।
|
तकनीकी डाटा |
|||||||||
|
आकार |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
ऑपरेटिंग प्रेशर, मैक्स (एमपीए) |
31.5 |
||||||||
|
ओपनिंग प्रेशर (एमपीए) |
0.05 |
||||||||
|
प्रेशर द्रव |
खनिज तेल या फॉस्फेट एस्टर |
||||||||
|
दबाव द्रव तापमान रेंज （）） |
-30 ～+80 |
||||||||
|
चिपचिपापन सीमा (mm2/s) |
2.8 ~ 500 |
||||||||
|
फिक्सिंग स्थिति |
वैकल्पिक |
||||||||
|
वजन (किग्रा) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
विशेषताएँ:
▶ सबप्लेट कनेक्शन
▶ एक दिशा में रिसाव-मुक्त बंद
आवेदन पत्र:
चेक वाल्व आरवीपी 16 का उपयोग मुख्य रूप से पंप के आउटलेट पर बैक प्रेशर वाल्व और बाईपास वाल्व के रूप में किया जाता है।
यह एक पॉपपेट वाल्व संरचना है जिसमें छोटे दबाव हानि होती है। प्रतीक और संरचना आरेख नीचे दिए गए हैं। इस चेक वाल्व आरवीपी 16 में कार्य है, अधिमानतः एक दिशा में एक प्रवाह रिसाव को मुक्त करने और विपरीत दिशा में मुक्त प्रवाह की अनुमति देने के लिए। यह मूल रूप से आवास (1), पॉपपेट (2) संपीड़न वसंत (3), और स्प्रिंग सीट (4) शामिल है। पॉपपेट (2) का स्ट्रोक, जो इसके बाहर के व्यास पर निर्देशित है, एक यांत्रिक स्टॉप द्वारा सीमित है। अंतर्निहित संपीड़न वसंत (3) समापन आंदोलन का समर्थन करता है। इसके अलावा संपीड़न वसंत (3) ने पॉपपेट (2) को बंद स्थिति में रखा है, जब वाल्व के माध्यम से कोई प्रवाह नहीं होता है।
प्रतीक
संरचना आरेख
①housing ②poppet ③spring ④spring सीट
1। द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।
2। टैंक को सील करना चाहिए और एक एयर फिल्टर को हवा के प्रवेश द्वार पर स्थापित किया जाना चाहिए
3। फैक्ट्री छोड़ते समय सबप्लेट के बिना उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।
4। वाल्व फिक्सिंग स्क्रू उच्च तीव्रता का स्तर (कक्षा 10.9) होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उनका उपयोग करें
5। वाल्व के साथ जुड़ी सतह की खुरदरापन 0.8 की आवश्यकता होती है।
6। संभोग के टुकड़े की सतह खत्म 0.01/100 मिमी की आवश्यकता होती है।
