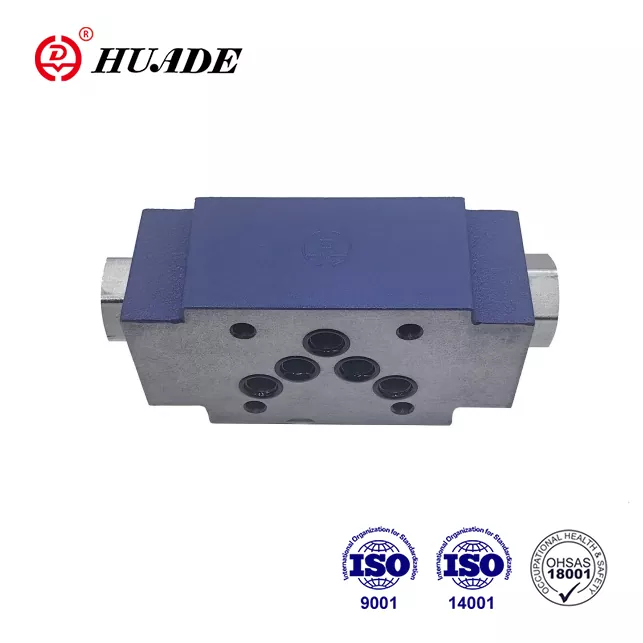

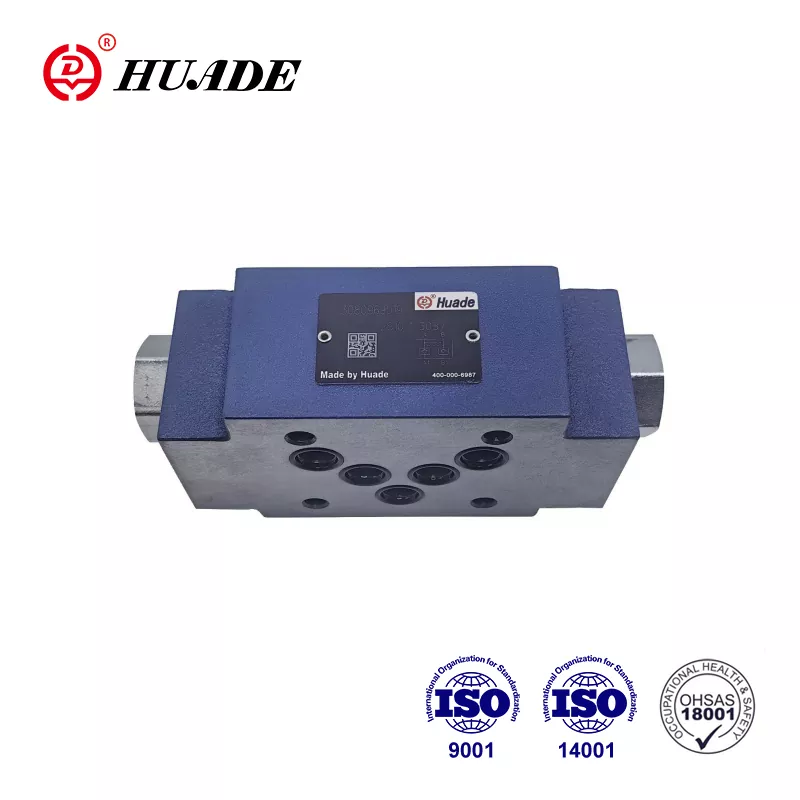

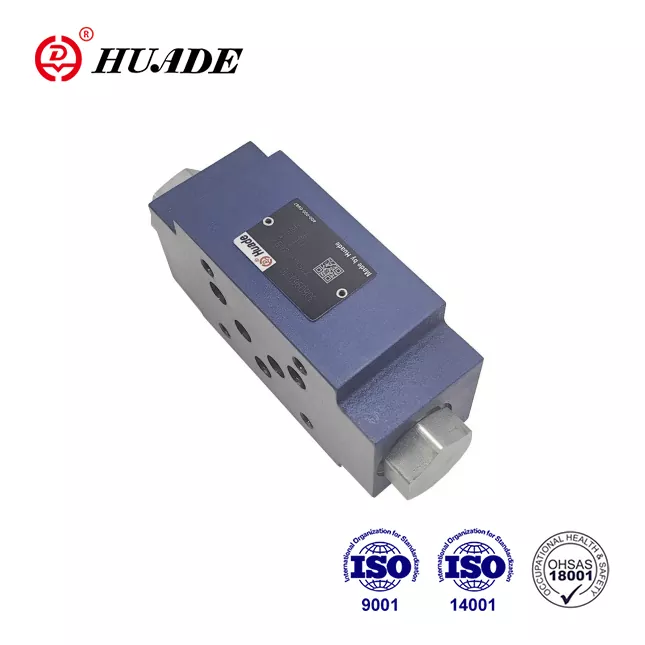

वाल्व सैंडविच प्लेट Z2S 10 की जाँच करें

Huade ने 1979 से Rexroth के साथ सहयोग करने के सात वर्षों के अनुभव के कारण Rexroth की अत्याधुनिक तकनीक को शामिल किया है। Huade का चेक वाल्व Z2S 10, Rexroth की उसी श्रृंखला का एक किफायती विकल्प है। हुआडे ने अंतर्राष्ट्रीय मानक, अर्थात् ISO9001, ISO14001, और OH SAS18001 पारित कर दिया है। प्रत्येक चेक वाल्व Z2S 10 को बेहतर प्रदर्शन सुनिश्चित करने के लिए फैक्ट्री छोड़ने से पहले कठोर परीक्षण से गुजरना पड़ता है। Huade® हाइड्रोलिक वाल्वों का व्यापक रूप से इंजीनियरिंग और निर्माण मशीनरी, धातु विज्ञान, मशीन टूल्स, पर्यावरण संरक्षण, जहाज निर्माण, एयरोस्पेस, रेल पारगमन, पेट्रोलियम और पेट्रोकेमिकल, सैन्य उद्योग और अन्य क्षेत्रों में उपयोग किया जाता है। यह चीन में एक प्रसिद्ध राष्ट्रीय ब्रांड है। यह प्रौद्योगिकी में अधिक उन्नत है और इस श्रेणी के समान उत्पादों की तुलना में अधिक टिकाऊ है।

चेक वाल्व सैंडविच प्लेट Z2S 10 का उत्पाद पैरामीटर

चेक वाल्व सैंडविच प्लेट Z2S 10 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ For use in vertical stacking assemblies

▶ एक या दो सर्विस पोर्ट को रिसाव मुक्त बंद करने के लिए

▶ डिन 24 340 फॉर्म ए, आईएसओ4401 और सीईटीओपी पर पोर्टिंग पैटर्न - आरपी 121एच

आवेदन पत्र:

इस पायलट संचालित चेक वाल्व Z2S का उपयोग वर्टिकल स्टैकिंग इंस्टॉलेशन के लिए किया जाता है। यह आवश्यकतानुसार एक या दो कार्यशील तेल बंदरगाहों को बिना रिसाव के सील कर सकता है।

चेक वाल्व सैंडविच प्लेट Z2S 10 के कार्य, अनुभाग और प्रतीक

चेक वाल्व प्रकार Z2S 10 सैंडविच प्लेट डिज़ाइन हैं। इनका उपयोग एक या दो सर्विस पोर्ट को रिसाव-मुक्त बंद करने के लिए किया जाता है, यहां तक ​​कि लंबी अवधि के लिए भी। मुक्त प्रवाह A1 से A2 या B1 से B2 तक होता है। A1 B1 में विपरीत दिशा में प्रवाह अवरुद्ध है। जब द्रव A1 से A2 की ओर प्रवाहित होता है, तो स्पूल (1) पर दबाव पड़ता है और इसे दाईं ओर धकेला जाता है, जिससे बॉल पॉपपेट वाल्व (2) खुल जाता है, जो फिर पॉपपेट (3) को खोल देता है। वाल्व का सही समापन सुनिश्चित करने के लिए, दिशात्मक वाल्व के ए2 बी2 सर्विस पोर्ट को तटस्थ स्थिति में टैंक से जोड़ा जाना चाहिए।

Z2S का प्रतीक

Z2S 10 का कटअवे दृश्य

Z2S का विशिष्ट सर्किट उदाहरण
