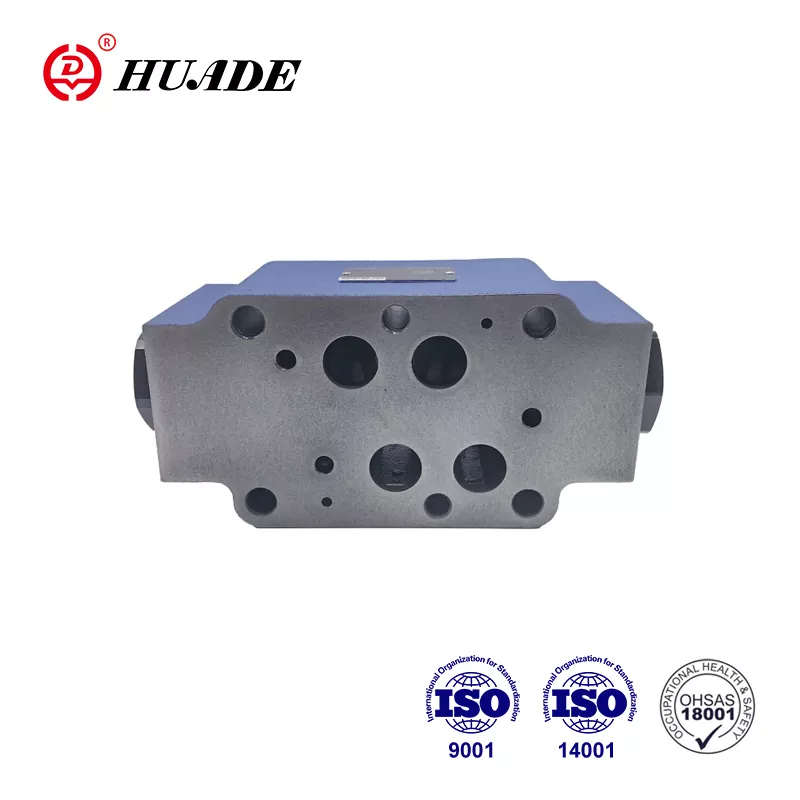

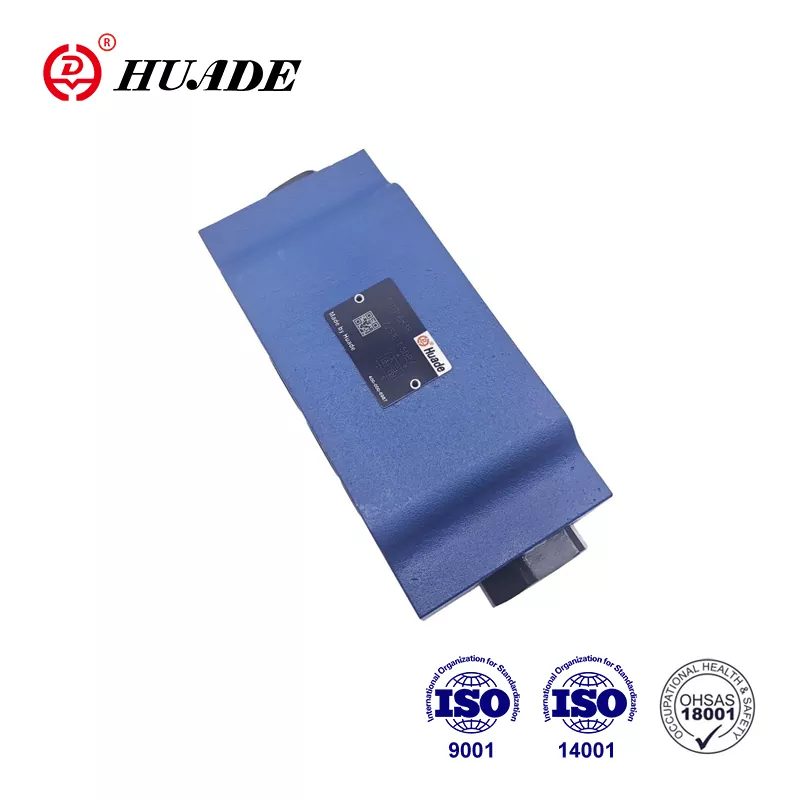

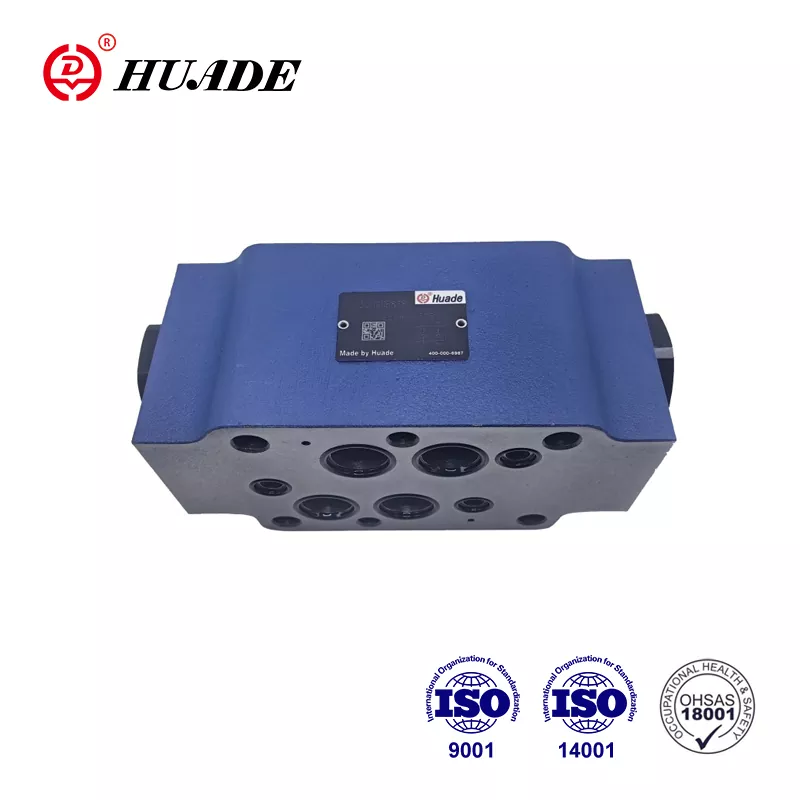

वाल्व सैंडविच प्लेट Z2S 16 की जाँच करें

1979 में चीनी और जर्मन सरकारों के बीच रणनीतिक साझेदारी के माध्यम से स्थापित, हुआडे ने रेक्सरोथ के साथ दो बार सहयोग किया। Huade® चेक वाल्व Z2S 16 उसी श्रृंखला में Rexroth के Z2S 16 की जगह ले सकता है। कीमत अधिक उचित है। स्थिर प्रदर्शन सुनिश्चित करने के लिए कारखाने में एक अच्छी निरीक्षण प्रणाली है। प्रत्येक Z2S 16 को फ़ैक्टरी छोड़ने से पहले मानक डिब्बों और वाटरप्रूफ प्लास्टिक पैकेजिंग में पैक किया जाएगा। हुआडे ने ISO9001, ISO14001 और OH SAS18001 पास कर लिया है। Huade® हाइड्रोलिक डायरेक्शनल वाल्व का उपयोग उनके विश्वसनीय प्रदर्शन के कारण सैन्य उद्योग में किया जाता है। यह चीन का एक पुराना राष्ट्रीय ब्रांड है।

चेक वाल्व सैंडविच प्लेट Z2S 16 का उत्पाद पैरामीटर

चेक वाल्व सैंडविच प्लेट Z2S 16 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ ऊर्ध्वाधर स्टैकिंग असेंबलियों में उपयोग के लिए

▶ एक या दो सर्विस पोर्ट को रिसाव मुक्त बंद करने के लिए

▶ डिन 24 340 फॉर्म ए, आईएसओ4401 और सीईटीओपी पर पोर्टिंग पैटर्न - आरपी 121एच

आवेदन पत्र:

इस चेक वाल्व Z2S का उपयोग वर्टिकल स्टैकिंग इंस्टॉलेशन के लिए किया जाता है। यह आवश्यकतानुसार एक या दो कार्यशील तेल बंदरगाहों को बिना रिसाव के सील कर सकता है।

चेक वाल्व सैंडविच प्लेट Z2S 16 के कार्य, अनुभाग, प्रतीक

पायलट संचालित चेक वाल्व प्रकार Z2S 16 सैंडविच प्लेट डिज़ाइन है। इसका उपयोग एक या दो सर्विस पोर्ट को लंबे समय तक भी रिसाव-मुक्त बंद करने के लिए किया जाता है। मुक्त प्रवाह A1 से A2 या B1 से B2 तक होता है। A1 B1 में विपरीत दिशा में प्रवाह अवरुद्ध है। जब द्रव A1 से A2 की ओर प्रवाहित होता है, तो स्पूल पर दबाव पड़ता है और उसे दाईं ओर धकेला जाता है, जिससे बॉल पॉपपेट वाल्व खुल जाता है, जो फिर पॉपपेट को खोल देता है। वाल्व का सही समापन सुनिश्चित करने के लिए, दिशात्मक वाल्व के ए2 बी2 सर्विस पोर्ट को तटस्थ स्थिति में टैंक से जोड़ा जाना चाहिए।

Z2S का प्रतीक

Z2S का विशिष्ट सर्किट उदाहरण
