हाइड्रोलिक सिस्टम में 2 तरह से वाल्व क्या है?

हाइड्रोलिक सिस्टम निर्माण उपकरण और विनिर्माण मशीनरी से लेकर एयरोस्पेस सिस्टम और ऑटोमोटिव घटकों तक, अनगिनत औद्योगिक अनुप्रयोगों की रीढ़ हैं। इन प्रणालियों के दिल में वाल्वों का एक नेटवर्क है जो हाइड्रोलिक द्रव के प्रवाह, दबाव और दिशा को नियंत्रित करता है। इन महत्वपूर्ण घटकों में, 2-वे वाल्व हाइड्रोलिक सर्किट डिजाइन में सबसे मौलिक अभी तक आवश्यक तत्वों में से एक के रूप में खड़ा है।

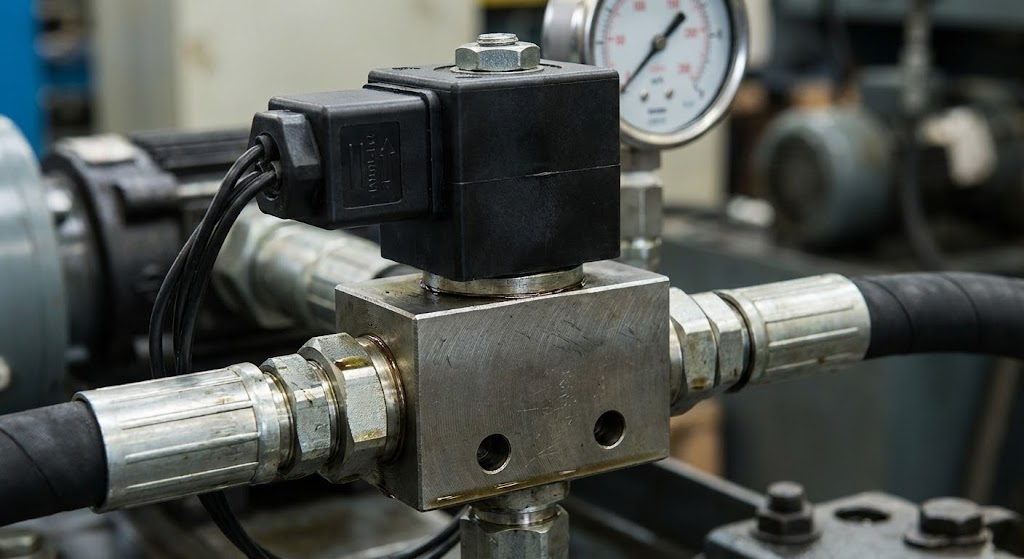

क्या है एक2-वे वाल्व?

एक 2-वे वाल्व, जिसे दो-पोर्ट वाल्व के रूप में भी जाना जाता है, एक सरल अभी तक महत्वपूर्ण हाइड्रोलिक घटक है जो एकल प्रवाह पथ के माध्यम से द्रव के प्रवाह को नियंत्रित करता है। अधिक जटिल मल्टी-पोर्ट वाल्व के विपरीत, एक 2-वे वाल्व में बिल्कुल दो कनेक्शन अंक होते हैं: एक इनलेट पोर्ट और एक आउटलेट पोर्ट। यह सीधा डिजाइन इसे बुनियादी प्रवाह नियंत्रण अनुप्रयोगों के लिए सही समाधान बनाता है जहां आपको या तो द्रव प्रवाह को पूरी तरह से अनुमति देने या ब्लॉक करने की आवश्यकता होती है।

2-वे वाल्व के पीछे मौलिक सिद्धांत बाइनरी ऑपरेशन है-यह या तो पूरी तरह से खुला या पूरी तरह से बंद है। जब खुला होता है, तो हाइड्रोलिक द्रव इनलेट से आउटलेट तक स्वतंत्र रूप से प्रवाहित हो सकता है। बंद होने पर, वाल्व एक पूर्ण सील बनाता है, सिस्टम के माध्यम से किसी भी द्रव आंदोलन को रोकता है। यह ऑन/ऑफ कार्यक्षमता 2-तरफ़ा वाल्वों को सटीक प्रवाह नियंत्रण और सिस्टम अलगाव की आवश्यकता वाले अनुप्रयोगों के लिए अपरिहार्य बनाता है।

हाइड्रोलिक सिस्टम में 2-वे वाल्व कैसे कार्य करते हैं

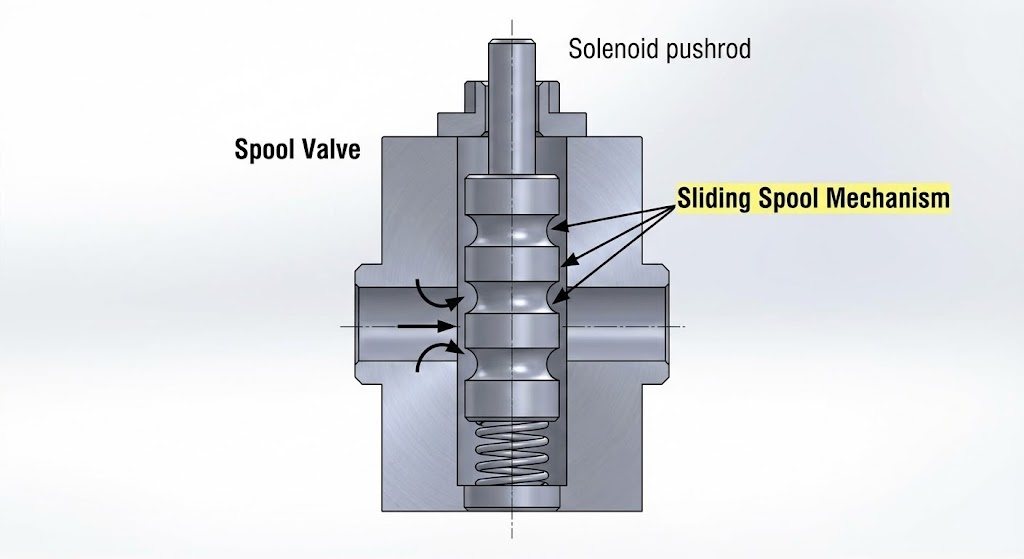

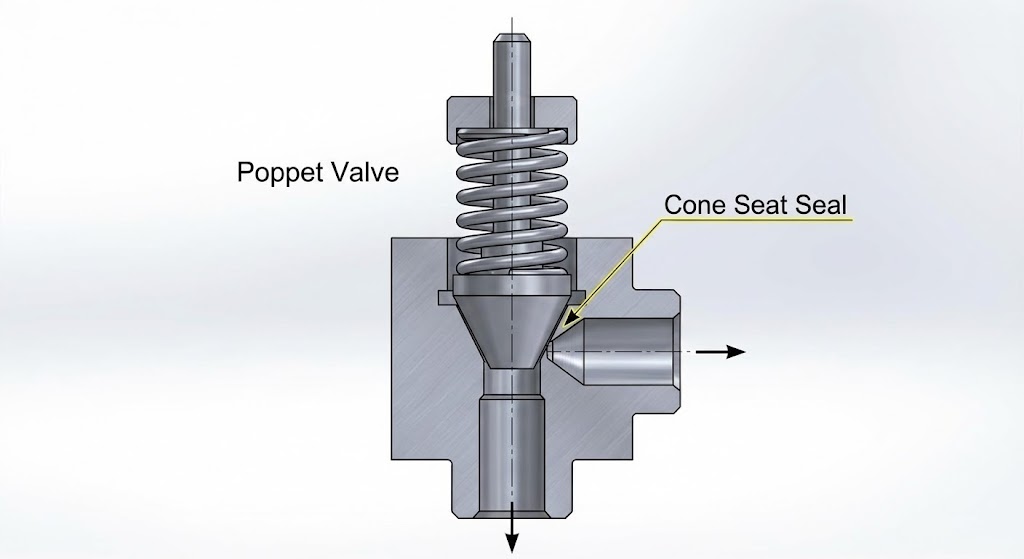

2-वे वाल्व का संचालन इसके आंतरिक तंत्र पर निर्भर करता है, जिसमें आमतौर पर एक चल तत्व जैसे पॉपपेट, बॉल, या स्पूल शामिल होता है। जब वाल्व एक सक्रियण संकेत प्राप्त करता है - चाहे मैनुअल, वायवीय, हाइड्रोलिक, या विद्युत - यह आंतरिक तत्व प्रवाह पथ को खोलने या बंद करने के लिए चलता है।

बंद स्थिति में, वाल्व तत्व एक वाल्व सीट के खिलाफ एक तंग सील बनाता है, प्रभावी रूप से द्रव प्रवाह को अवरुद्ध करता है। सील को बिना रिसाव के सिस्टम के ऑपरेटिंग दबाव का सामना करने के लिए पर्याप्त मजबूत होना चाहिए। जब खुली स्थिति में काम किया जाता है, तो वाल्व तत्व सीट से दूर चला जाता है, जिससे हाइड्रोलिक द्रव के प्रवाह के लिए एक स्पष्ट मार्ग बन जाता है।

2-तरफ़ा वाल्व की प्रतिक्रिया समय और प्रवाह विशेषताएं सिस्टम प्रदर्शन में महत्वपूर्ण कारक हैं। आधुनिक हाइड्रोलिक 2-वे वाल्व को कम से कम दबाव ड्रॉप के साथ तेजी से स्विचिंग क्षमताएं प्रदान करने के लिए डिज़ाइन किया गया है, जब कुशल सिस्टम ऑपरेशन और सटीक नियंत्रण सुनिश्चित किया जाता है।

2-वे वाल्व के प्रकार

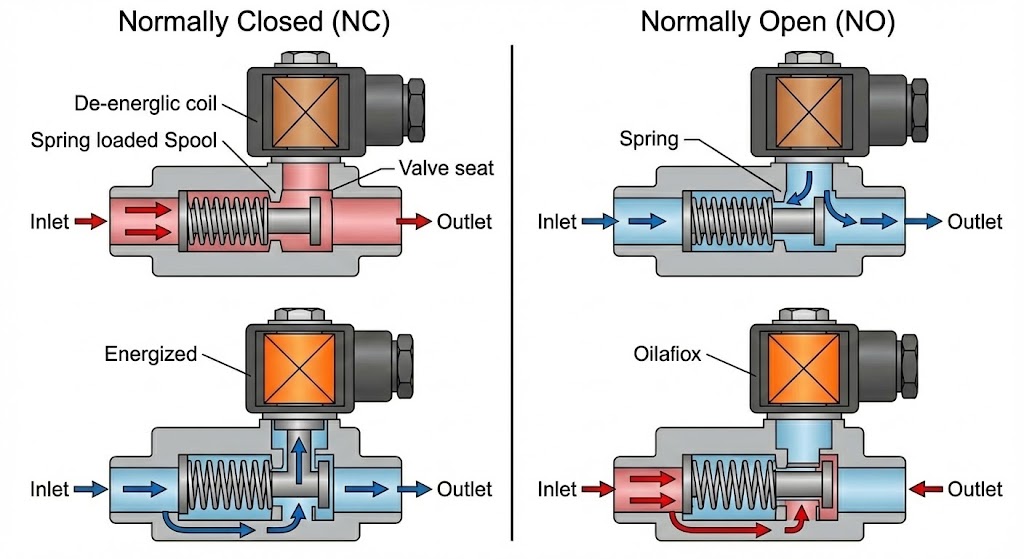

आम तौर पर खुला बनाम सामान्य रूप से बंद

2-वे वाल्व को उनके डिफ़ॉल्ट स्थिति के आधार पर वर्गीकृत किया जाता है जब सक्रिय नहीं किया जाता है। आम तौर पर बंद (नेकां) वाल्व सक्रिय होने तक बंद रहते हैं, जिससे वे सुरक्षा अनुप्रयोगों के लिए आदर्श बन जाते हैं जहां प्रवाह को डिफ़ॉल्ट रूप से अवरुद्ध किया जाना चाहिए। आम तौर पर खुले (नहीं) वाल्व अपने आराम की स्थिति में प्रवाह की अनुमति देते हैं और सक्रिय होने पर बंद करते हैं, अनुप्रयोगों के लिए उपयुक्त जहां निरंतर प्रवाह आदर्श है।

सक्रियता विधियाँ

मैनुअल 2-वे वाल्व: लीवर, नॉब्स या बटन के माध्यम से हाथ से संचालित। इनका उपयोग आमतौर पर उन अनुप्रयोगों में किया जाता है जहां सिस्टम नियंत्रण के लिए मानव हस्तक्षेप की आवश्यकता होती है।

सोलनॉइड-संचालित वाल्व: विद्युत रूप से नियंत्रित वाल्व जो वाल्व तत्व को सक्रिय करने के लिए विद्युत चुम्बकीय बल का उपयोग करते हैं। वे तेजी से प्रतिक्रिया समय प्रदान करते हैं और आसानी से स्वचालित नियंत्रण प्रणालियों में एकीकृत किया जा सकता है।

पायलट-संचालित वाल्व: ये वाल्व मुख्य वाल्व तत्व को सक्रिय करने के लिए हाइड्रोलिक दबाव का उपयोग करते हैं, जो उन्हें उच्च दबाव वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां प्रत्यक्ष सोलनॉइड ऑपरेशन अव्यावहारिक हो सकता है।

वायवीय वाल्व: संपीड़ित हवा द्वारा सक्रिय, इन वाल्वों का उपयोग अक्सर ऐसे वातावरण में किया जाता है जहां विद्युत घटक सुरक्षा जोखिम पैदा कर सकते हैं।

हाइड्रोलिक प्रणालियों में आवेदन

2-वे वाल्व विभिन्न हाइड्रोलिक अनुप्रयोगों में कई महत्वपूर्ण कार्य करते हैं:

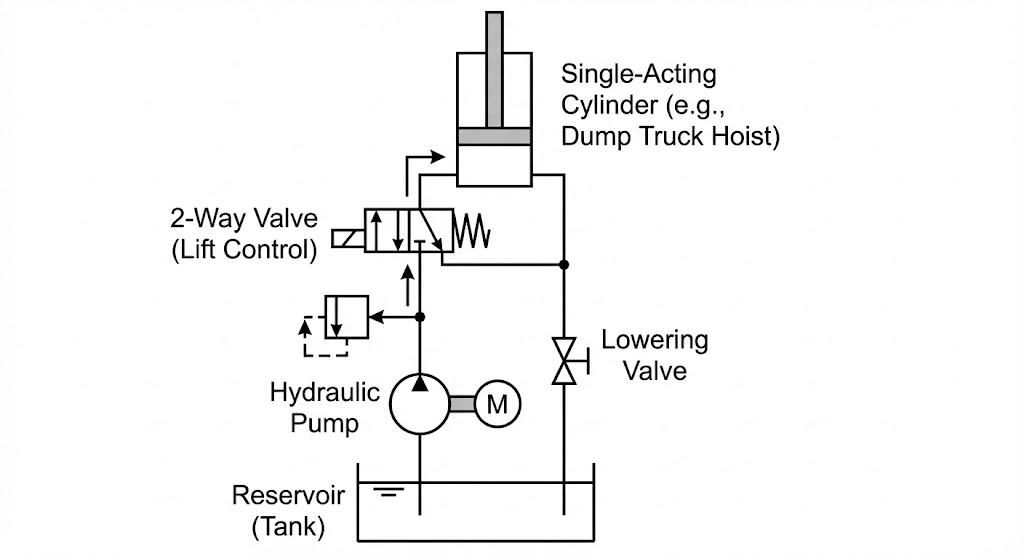

2-वे वाल्व के प्राथमिक उपयोगों में से एक सिस्टम अलगाव है। वे रखरखाव कार्य या आपातकालीन शटडाउन प्रक्रियाओं को सक्षम करते हुए, विशिष्ट सर्किट शाखाओं में हाइड्रोलिक प्रवाह को पूरी तरह से बंद कर सकते हैं। खुदाई या क्रेन जैसे मोबाइल हाइड्रोलिक उपकरणों में, 2-वे वाल्व खतरनाक आंदोलनों को अलग करके महत्वपूर्ण सुरक्षा कार्य प्रदान करते हैं जब ऑपरेटर रखरखाव कर रहे होते हैं।

जबकि 2-वे वाल्व मुख्य रूप से उपकरणों पर/बंद हैं, वे प्रवाह नियंत्रण रणनीतियों में महत्वपूर्ण भूमिका निभाते हैं। खुले और बंद पदों के बीच तेजी से साइकिल चलाने से, वे पल्स-चौड़ाई मॉड्यूलेशन (पीडब्लूएम) नियंत्रण प्रणालियों में औसत प्रवाह दरों को प्रभावी ढंग से विनियमित कर सकते हैं। यह तकनीक आधुनिक हाइड्रोलिक प्रणालियों में तेजी से आम है जो बेहतर दक्षता और सटीक नियंत्रण की मांग कर रही है।

दिशात्मक नियंत्रण समर्थन

अन्य वाल्वों के साथ संयोजन में, 2-वे वाल्व जटिल दिशात्मक नियंत्रण योजनाओं में योगदान करते हैं। वे विशिष्ट एक्ट्यूएटर्स या सर्किट शाखाओं को अलग कर सकते हैं, जिससे अन्य दिशात्मक वाल्व अधिक प्रभावी और सुरक्षित रूप से संचालित करने की अनुमति मिलते हैं।

दबाव राहत और सुरक्षा

विशेष 2-तरफ़ा दबाव राहत वाल्व हाइड्रोलिक सिस्टम को ओवर-प्रेशर स्थितियों से बचाते हैं। ये वाल्व सामान्य ऑपरेटिंग दबावों के तहत बंद रहते हैं, लेकिन जब सिस्टम दबाव सुरक्षित सीमा से अधिक हो जाता है, तो स्वचालित रूप से खुला होता है, जलाशय में अतिरिक्त तरल पदार्थ को निर्देशित करता है।

2-वे वाल्व के लाभ

2-वे वाल्व की सादगी हाइड्रोलिक सिस्टम डिजाइन के लिए कई महत्वपूर्ण लाभ लाती है:

विश्वसनीयता: मल्टी-पोर्ट वाल्व की तुलना में कम चलती भागों के साथ, 2-वे वाल्व आमतौर पर उत्कृष्ट विश्वसनीयता और दीर्घायु प्रदान करते हैं। उनका सरल डिजाइन यांत्रिक विफलता की संभावना को कम करता है और रखरखाव को सीधा बनाता है।

लागत-प्रभावशीलता: 2-वे वाल्वों की बुनियादी डिजाइन और विनिर्माण सादगी उन्हें अधिक जटिल वाल्व प्रकारों की तुलना में अत्यधिक लागत-प्रभावी बनाती है। यह सामर्थ्य उन्हें उन अनुप्रयोगों के लिए आकर्षक बनाता है जहां बजट की कमी महत्वपूर्ण है।

फास्ट रिस्पांस: कई 2-वे वाल्व, विशेष रूप से सोलनॉइड-संचालित संस्करण, बहुत तेज़ स्विचिंग समय प्रदान करते हैं। यह तीव्र प्रतिक्रिया क्षमता सटीक समय और नियंत्रण की आवश्यकता वाले अनुप्रयोगों में महत्वपूर्ण है।

टाइट शटऑफ: जब ठीक से डिज़ाइन और बनाए रखा जाता है, तो 2-वे वाल्व उत्कृष्ट सीलिंग क्षमताएं प्रदान करते हैं, जिससे आंतरिक रिसाव को रोकता है जो सिस्टम दक्षता या सुरक्षा से समझौता कर सकता है।

बहुमुखी प्रतिभा: उनकी सादगी के बावजूद, 2-वे वाल्व को विभिन्न सक्रियण विधियों, सामग्रियों और विन्यासों के माध्यम से कई अनुप्रयोगों के लिए अनुकूलित किया जा सकता है।

चयन विचार

हाइड्रोलिक एप्लिकेशन के लिए सही 2-वे वाल्व चुनने के लिए कई कारकों पर सावधानीपूर्वक विचार करने की आवश्यकता होती है:

दबाव रेटिंग: वाल्व पर्याप्त सुरक्षा मार्जिन के साथ सिस्टम के अधिकतम परिचालन दबाव को संभालने में सक्षम होना चाहिए। अंडर-रेटिंग से वाल्व की विफलता और संभावित सुरक्षा खतरों का कारण बन सकता है।

प्रवाह क्षमता: वाल्व का प्रवाह गुणांक (CV) अत्यधिक दबाव ड्रॉप के बिना आवश्यक प्रवाह दर को संभालने के लिए पर्याप्त होना चाहिए। अंडरसाइज़्ड वाल्व सिस्टम की अड़चनें पैदा कर सकते हैं और दक्षता को कम कर सकते हैं।

प्रतिक्रिया समय: तेजी से स्विचिंग की आवश्यकता वाले अनुप्रयोगों को तेजी से प्रतिक्रिया विशेषताओं के साथ वाल्व की आवश्यकता होती है। सक्रियण विधि प्रतिक्रिया समय को महत्वपूर्ण रूप से प्रभावित करती है।

ऑपरेटिंग वातावरण: तापमान, संदूषण के स्तर और कंपन जैसे कारक वाल्व चयन को प्रभावित करते हैं। कठोर वातावरण में विशेष सामग्री या सुरक्षात्मक सुविधाओं की आवश्यकता हो सकती है।

नियंत्रण एकीकरण: वाल्व की सक्रियता विधि सिस्टम के नियंत्रण वास्तुकला के साथ संगत होनी चाहिए। आधुनिक प्रणालियों को अक्सर इलेक्ट्रॉनिक प्रतिक्रिया क्षमताओं के साथ वाल्व की आवश्यकता होती है।
